I-8K/I-87K (format standard)

Carte d'extension 8 canaux pour fil vibrant.

Le I-8014CW-G CR est un module d'entrée analogique destiné aux ingénieurs qui ont besoin d'une mesure de courant rapide et précise sur huit voies différentielles. Chaque voie est échantillonnée avec une résolution de 16 bits, et le mode pacer monovoie atteint 250 kE/s, avec une plage d'entrée de ±20 mA et une isolation interne au module de 2500 VDC.La fonction Magic Scan permet de scanner individuellement les voies avec des plages d'entrée différentes tout en conservant une fréquence d'échantillonnage de 250 kE/s lors des scans monovoie. Elle peut fonctionner en scan standard ou en fonction Virtual Sample and Hold, une alternative à moindre coût au échantillonneur-bloqueur matériel présent sur de nombreuses cartes analogiques.Une mémoire tampon FIFO embarquée de 4 K échantillons stocke les résultats de conversion. Lorsque le nombre d'échantillons dépasse un niveau FIFO prédéfini, une interruption en informe l'hôte. Associé au mode de déclenchement externe post-trigger et au démarrage par déclenchement interne ou externe, ce module convient aux tâches d'acquisition rapides et critiques dans le temps, comme l'analyse vibratoire.ApplicationsSystèmes d'acquisition de données haute vitesseAnalyse vibratoire

I-8014W-G CR est un module d'entrée analogique haute performance destiné aux ingénieurs qui ont besoin d'une acquisition rapide et précise de signaux de tension et de courant. Il offre jusqu'à 16 entrées asymétriques ou 8 entrées différentielles, sélectionnables par cavalier, avec une résolution de 16 bits et une fréquence d'échantillonnage en mode pacer monovoie de 250 kS/s.La fonction Magic Scan permet à chaque voie d'entrée d'utiliser sa propre plage d'entrée, et le balayage monovoie conserve la pleine cadence de 250 kS/s. Magic Scan peut fonctionner en balayage standard ou en fonction Virtual Sample and Hold, qui offre un fonctionnement de type échantillonneur-bloqueur sans le surcoût habituellement associé à cette fonction sur les cartes d'entrée analogique.Une mémoire tampon FIFO embarquée de 4 k échantillons stocke les résultats de conversion. Lorsque le nombre d'échantillons dépasse un niveau de FIFO prédéfini, une interruption en informe l'hôte, ce qui convient aux tâches d'acquisition critiques en temps, telles que l'analyse de vibrations. Les modes de démarrage par déclenchement interne ou externe et de déclenchement externe après déclenchement sont pris en charge.ApplicationsSystèmes d'acquisition de données haute vitesseAnalyse de vibrations

Le I-8017DW-G est un module d'entrées analogiques destiné aux ingénieurs qui ont besoin d'une acquisition rapide et multivoie à partir de sources de tension ou de courant. Il accepte 8 entrées différentielles ou 16 entrées asymétriques, avec une résolution de 14 bits et une bande passante de 100 kHz.Chaque voie peut être configurée individuellement pour ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC ou ±20 mA. L'entrée en courant est sélectionnée par cavalier, et la résistance interne pour la mesure de courant différentielle est également sélectionnable par cavalier. Le module est livré avec l'entrée en tension sélectionnée par défaut. L'échantillonnage atteint 90 kS/s en mode scrutation d'une seule voie, 50 kS/s en mode interruption d'une seule voie et 16 kS/s en mode balayage de 8 voies.L'isolation est de 2500 VDC à l'intérieur du module, et chaque borne est protégée contre les décharges ESD par contact de ±4 kV. La référence I-8017DW-G-G CR comprend un connecteur femelle DB37 CA-4002F avec capot plastique, prêt pour le câblage sur site.ApplicationsSystèmes d'acquisition de données haute vitesseSurveillance et contrôle de procédésAnalyse vibratoireGénération de motifs numériques à partir d'un port d'E/S numériques

I-8017HCW-G est un module d'entrées analogiques destiné aux tâches d'acquisition de données nécessitant un grand nombre de voies et un échantillonnage rapide. Il accepte 16 entrées asymétriques ou 8 entrées différentielles, et chaque voie peut être configurée individuellement pour l'une des plages suivantes : ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC ou ±20 mA.Le convertisseur 14 bits échantillonne jusqu'à 90 kS/s en mode scrutation mono-voie, avec une bande passante de 100 kHz. Un cavalier interne sélectionne la résistance de l'entrée courant différentielle, et le module est livré configuré pour la mesure en tension. Le code de commande, variante CR, correspond à la configuration standard de cette version à bornier 20 broches.Chaque voie est isolée avec une isolation intra-module de 2500 VDC et protégée contre les décharges ESD par contact de ±4 kV à chaque borne, ce qui convient aux armoires industrielles perturbées électriquement. Le module est prévu pour une plage de fonctionnement de -25 à +75 °C et consomme 2 W au maximum.ApplicationsSystèmes d'acquisition de données haute vitesseSurveillance et contrôle de procédésAnalyse vibratoireGénération de motifs numériques à partir d'un port d'E/S numérique

I-8017HW-G CR est un module d'entrée analogique haute vitesse destiné aux applications d'acquisition de données et de commande où la vitesse d'échantillonnage et la souplesse des voies sont essentielles. Il accepte 8 entrées différentielles ou 16 entrées asymétriques, et chaque voie peut être configurée avec sa propre plage d'entrée, de ±10 VDC jusqu'à ±1,25 VDC, ou ±20 mA lorsqu'une mesure de courant est nécessaire.Le mode d'interrogation mono-voie atteint jusqu'à 90 kS/s, avec une bande passante de 100 kHz et une résolution de 14 bits. L'impédance d'entrée se sélectionne par cavaliers à 20 K, 200 K ou 20 M, ce qui permet d'adapter le module à la source du signal. La mesure de courant nécessite une résistance externe optionnelle de 125 Ω, à installer séparément.Le module assure une isolation interne de 2500 VDC et une protection ESD de ±4 kV sur chaque borne, et dispose d'un bornier à 20 broches. Sa plage de fonctionnement de -25 ~ +75 °C convient aux armoires industrielles.ApplicationsSystèmes d'acquisition de données haute vitesseSurveillance et commande de procédésAnalyse vibratoireGénération de motifs numériques à partir d'un port d'E/S numérique

Module d'entrée thermocouple haute vitesse 8 voies, avec carte fille CN-1825.

Le I-8024UW-G est un module de sortie analogique de type source, doté de quatre voies asymétriques (single-ended), destiné aux ingénieurs qui doivent piloter des signaux de tension ou de courant depuis une architecture d'E/S d'automate PAC I-8K/I-87K. Chaque voie peut être configurée sur sa propre plage, de 0 ~ +5 VDC et ±5 VDC jusqu'à 0 ~ +10 VDC, ±10 VDC, 0 ~ +20 mA et +4 ~ +20 mA. Le type de sortie se sélectionne par cavalier, et la détection de fil ouvert est disponible sur la plage +4 ~ +20 mA.Chaque voie dispose d'une valeur de mise sous tension et d'une valeur de sécurité configurables, de sorte que les sorties puissent démarrer depuis un état défini et revenir à un niveau connu. Une protection contre les courts-circuits est intégrée, et le module assure une isolation interne de 2500 VDC ainsi qu'une isolation de 3000 VDC de l'alimentation externe. La qualification pour une protection contre les décharges électrostatiques (ESD) de ±4 kV par contact sur chaque borne est également indiquée.Le module est généralement utilisé dans l'acquisition de données, la surveillance et la commande de procédés, l'analyse vibratoire et l'automatisation industrielle. Ce code de commande correspond à la version du module marquée RoHS. Les certifications répertoriées pour ce modèle sont CE, UKCA, FCC, RoHS et DEEE (WEEE).ApplicationsSystèmes d'acquisition de donnéesSurveillance et commande de procédésAnalyse vibratoireAutomatisation industrielle

I-8024W-G est un module de sortie analogique 14 bits à quatre voies à sortie de type sink, sans liaison à la masse commune (single-ended). Chaque voie peut être configurée indépendamment en sortie tension ±10 VDC ou courant 0 ~ +20 mA, ce qui permet à un seul module de gérer l'un ou l'autre type de signal sans avoir recours à un module distinct pour chacun.Le module offre une immunité aux perturbations RF conforme à la norme IEC 61000-4-3, une protection contre les décharges électrostatiques de ±4 kV par contact sur chaque borne, ainsi qu'une isolation interne au module. Un temps de réponse de 25 µs par voie permet des mises à jour rapides des sorties, et une précision de relecture de ±1 % de la pleine échelle (FSR) permet de vérifier les valeurs de sortie.Adapté aux E/S de l'automatisation du bâtiment, de l'usine et des machinesFait partie de la série haute performance I-8K/I-87KApplicationsAutomatisation du bâtimentAutomatisation d'usineAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le I-8026W-G (code de commande I-8026W-G CR) regroupe six entrées analogiques, deux sorties analogiques, deux entrées numériques et deux sorties numériques dans un seul module de la série I-8K/I-87K. Il convient aux ingénieurs qui ont besoin de types de signaux mixtes sur une seule unité High Profile, plutôt que sur plusieurs cartes séparées.Chaque entrée analogique peut être configurée pour sa propre plage, de ±10 VDC à ±1,25 VDC, ou ±20 mA, et le fonctionnement en tension ou en courant se règle à l'aide de cavaliers. Les sorties analogiques offrent une résolution de 12 bits sur ±10 VDC, ±5 VDC, 0 ~ 10 VDC, 0 ~ 5 VDC et 0 ~ 20 mA. Chaque entrée analogique supporte une surtension jusqu'à 240 Vrms.Les entrées numériques sont de type à contact sec, sink/source, avec un niveau ON de +10 ~ 30 VDC. Les sorties numériques sont des sorties sink à collecteur ouvert isolées, prévues pour +5 ~ +30 VDC sous 100 mA par voie, avec protection contre les surcharges et les courts-circuits. L'isolation interne au module est de 2500 VDC.ApplicationsAutomatisation industrielleMachines industriellesAutomatisation du bâtimentSystèmes agroalimentairesFabrication de semi-conducteursSystèmes de commande

I-8028UW-G est un module de sortie analogique 8 voies de la série I-8K/I-87K High Profile destiné aux systèmes PAC et aux E/S déportées. Chacune de ses huit voies asymétriques délivre un signal de tension ou de courant, ce qui permet à un seul module de piloter différents équipements de terrain, tels que vannes, variateurs et indicateurs, sans matériel distinct pour chaque type de signal.Les plages de sortie se configurent voie par voie : 0 à 5 VDC, ±5 VDC, 0 à 10 VDC, ±10 VDC, 4 à 20 mA et 0 à 20 mA. Les valeurs de sortie à la mise sous tension et les valeurs de sécurité sont configurables, de sorte que les sorties peuvent démarrer à un niveau défini et revenir à un état connu. La détection de rupture de fil est assurée pour la plage 4 à 20 mA, et chaque sortie est protégée contre les courts-circuits.Le module convient à l'acquisition de données, à la surveillance et à la régulation de procédés, à l'analyse vibratoire et aux tâches d'automatisation industrielle où une séparation galvanique et une résolution de sortie de 16 bits sont requises. L'isolement est de 3000 VDC pour l'alimentation externe et de 2500 VDC entre les sections internes, et le module est qualifié pour une protection ESD de ±4 kV sur chaque borne.ApplicationsSystèmes d'acquisition de donnéesSurveillance et régulation de procédésAnalyse vibratoireAutomatisation industrielle

I-8037W-G est un module de sortie numérique à 16 voies pour systèmes d'E/S de PAC. Chaque voie est isolée par photocoupleur et fonctionne en sortie de type source (PNP) : elle commute le côté positif de la charge. Chaque voie peut délivrer jusqu'à 100 mA sous une tension de charge de +5 ~ +30 VDC.Les sorties sont protégées contre les courts-circuits, et les valeurs de sortie numérique à la mise sous tension et en mode sécurité peuvent être configurées, ce qui permet de placer le côté terrain dans un état défini au démarrage ou lors d'un défaut. Le module assure une isolation interne de 3750 VDC et une protection ESD de ±4 kV sur chaque borne, adaptée aux armoires industrielles soumises à de fortes perturbations électriques.La variante G de ce code de commande est fournie avec la conformité RoHS mentionnée dans les données produit. Des LED d'état indiquent l'alimentation et la communication, ainsi qu'un voyant pour chacune des 16 voies d'E/S.ApplicationsAutomatisation industrielleMachines industriellesAutomatisation des bâtimentsAgroalimentaireFabrication de semi-conducteursSystèmes de commande

I-8040PW-G CR est un module d'entrées numériques 32 voies de la série I-8K/I-87K High Profile, conçu pour les systèmes d'entrée +24 VDC en environnement industriel. Chaque voie est isolée par photocoupleur, et le module offre une isolation intra-module de 3750 VDC ainsi qu'une protection ESD de ±4 kV sur chaque borne.La configuration d'entrée peut être réglée en sink ou en source par le câblage, ce qui permet à un même module de s'adapter aux deux conventions de câblage. Chaque voie accepte +19 ~ +30 VDC à l'état ON et lit au maximum +11 VDC à l'état OFF. Un filtre passe-bas réglable de 1 ms à 70 ms, sélectionné par cavalier ou paramètre CPU, aide à supprimer le bruit, avec une valeur par défaut de 10 ms.Connectivité optionnelle à une carte fille, par exemple la DN-37-381-A CR, pour simplifier le câblage terrain.Cette variante convient à l'automatisation des bâtiments, de l'usine et des machines, ainsi qu'à la maintenance et au diagnostic à distance et aux équipements de test.ApplicationsAutomatisation des bâtimentsAutomatisation d'usineAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

32 entrées numériques isolées pour signaux à contact humide. Le I-8040W-A1-G CR accepte des signaux à contact humide sur 32 voies, chaque voie étant isolée par photocoupleur du côté logique. Les niveaux ON d'entrée vont de +3,5 à +30 VDC, et le seuil OFF est inférieur à +1 VDC.Chaque entrée peut être câblée en type sink ou source, de sorte que le même module convient aux équipements de terrain NPN comme PNP sans modification matérielle. Chaque borne est certifiée contre les décharges électrostatiques par contact de ±4 kV, et le module assure une isolation interne de 3750 VDC.Ce code de commande comprend le connecteur femelle DB37 CA-4002F. Le module prend également en charge une carte fille optionnelle, comme la DN-37-381-A CR, qui simplifie le câblage de terrain pour les installations multivoies.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le I-8040W-G CR est un module d'entrées numériques à 32 voies de la série haute densité I-8K/I-87K, conçu pour les ingénieurs qui ont besoin de nombreuses entrées à contact humide isolées par photocoupleur dans un seul module. Chaque voie peut être configurée en entrée sink ou source par le câblage, ce qui convient aux montages de capteurs NPN comme PNP.La protection électrique est intégrée : chaque borne est certifiée pour une décharge électrostatique par contact de ±4 kV, et le module assure une isolation intermodule de 3750 VDC. Les entrées sont à l'état ON pour +10 ~ +30 VDC et à l'état OFF pour +4 VDC maximum, avec une impédance d'entrée de 3 kΩ, 0,5 W. La plage de fonctionnement est de -25 ~ +75 °C.Ce code de commande comprend le connecteur femelle DB37 CA-4002F. Une carte fille optionnelle, telle que la DN-37-381-A CR, peut être installée pour simplifier le câblage sur site. Le module est certifié CE, UKCA, FCC, RoHS et DEEE.ApplicationsAutomatisation des bâtimentsAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le I-8041AW-G CR est un module de sortie numérique 32 voies de la série I-8K/I-87K High Profile. Chaque voie est isolée par photocoupleur et fonctionne en sortie collecteur ouvert de type source (PNP), prévue pour des charges de +5 à +30 VDC jusqu'à 100 mA par voie. Une protection contre les courts-circuits est assurée sur les sorties.Chaque sortie dispose de sa propre LED, et une LED distincte indique l'état de l'alimentation et de la communication. L'activité des voies peut ainsi être vérifiée d'un coup d'œil lors de la mise en service et du diagnostic de défauts. Une protection ESD de ±4 kV par contact est assurée sur chaque borne, et une isolation interne au module de 3750 VDC est incluse en standard.La référence de commande CR comprend le connecteur femelle DB37 CA-4002F avec capot plastique. Le module peut également être associé à la carte fille DN-37-381-A CR pour faciliter le câblage, ou à la carte fille DN-8K32R lorsqu'une sortie à relais est requise.ApplicationsCommande des sorties numériques dans les systèmes d'E/S des automates programmables (PAC) de la série I-8K/I-87K

Le I-8041PW-G CR fournit 32 sorties numériques isolées par photocoupleur dans un seul module, commutant les charges via des étages de sortie à collecteur ouvert (NPN, type sink) prévus pour +10 ~ +50 VDC. Chaque voie supporte jusqu'à 100 mA, ce qui convient à la commande d'équipements de terrain tels que voyants, relais et actionneurs depuis une carte de sortie 32 points.La protection est intégrée sur chaque sortie. Le module assure une protection contre les surtensions à 60 VDC, une protection contre les surcharges à 1,1 A et une protection contre les courts-circuits, ce qui limite le risque d'endommager l'étage de sortie en cas de défaut de charge. Une tenue d'isolation intermodule de 3750 VDC et une protection ESD de ±4 kV par borne permettent son utilisation dans des installations soumises à de fortes perturbations électriques.Chaque voie dispose d'une LED de signalisation pour un contrôle rapide de l'état, et une LED d'alimentation et de communication est également présente. Le connecteur femelle CA-4002F DB37 avec capot plastique est inclus dans ce code de commande. Le fabricant référence également la carte fille DN-37-381-A CR pour faciliter le câblage, ainsi que la DN-8K32R pour la sortie à relais.ApplicationsAutomatisation du bâtimentAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le I-8041W-G CR est un module de sortie numérique 32 voies destiné à la commutation de charges dans les armoires d'automatisation et de commande. Chaque voie est isolée par photocoupleur et utilise une sortie à collecteur ouvert de type sink, permettant de piloter des charges de 5 à 30 VDC jusqu'à 100 mA par voie.Chaque sortie est surveillée par sa propre LED, et une LED distincte indique l'état de l'alimentation et de la communication, ce qui simplifie la mise en service et le diagnostic de défauts. Le module intègre de série une protection ESD par contact de ±4 kV sur chaque borne et une isolation intra-module de 3750 Vrms.Ce code de commande comprend le connecteur femelle CA-4002F DB37 avec capot plastique. Pour le câblage, le module peut être associé à la carte fille DN-37-381-A CR, ou à la DN-8K32R si des sorties à relais sont nécessaires.ApplicationsAutomatisation des bâtimentsAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le I-8042W-G CR est un module d'entrées et de sorties TOR isolées, avec 16 voies d'entrée et 16 voies de sortie, destiné aux applications d'automatisme et de contrôle-commande. Chaque voie d'entrée et de sortie est isolée par photocoupleur.Chaque entrée peut être câblée en mode sink ou source, ce qui offre de la souplesse pour s'adapter aux capteurs et actionneurs de terrain. Les sorties sont des collecteurs ouverts isolés, de type sink (NPN), avec protection contre les courts-circuits. Les valeurs de mise sous tension et de sécurité des sorties sont configurables, et 32 voyants LED indiquent l'état des voies.Cette référence comprend le connecteur femelle DB37 CA-4002F avec capot plastique. Il convient aux applications énumérées ci-dessous.ApplicationsAutomatisme industrielMachines industriellesAutomatisation du bâtimentAgroalimentaireFabrication de semi-conducteursSystèmes de contrôle-commande

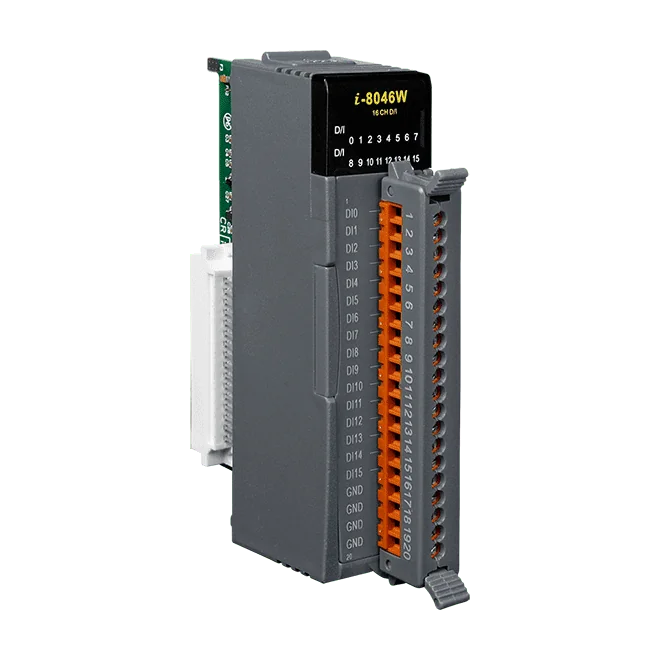

Le I-8046W-G CR est un module d'entrées numériques à 16 voies de la gamme d'E/S pour automates I-8K/I-87K High Profile, destiné aux ingénieurs qui doivent lire des contacts secs sur de longues liaisons par câble. Chaque voie est isolée par optocoupleur, et le module est conçu pour une distance effective allant jusqu'à 500 m sur des connexions à contacts secs.Protection et immunité au bruit : Outre l'isolation par optocoupleur, le module offre une protection ESD de ±4 kV sur chaque borne (CEI 61000-4-2) ainsi qu'une isolation interne au module de 3750 VDC, ce qui garantit un fonctionnement fiable dans les installations soumises à de fortes perturbations électriques.Entrées à contacts secs câblées vers GND pour l'état ON et laissées ouvertes pour l'état OFFUne LED par voie, plus une LED combinée d'alimentation et de communication pour un diagnostic rapide des défautsConsommation maximale de 1,3 WApplicationsAutomatisation du bâtimentAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

I-8048W-G est un module d'entrées numériques 8 voies de la série haut de gamme I-8K/I-87K, destiné aux E/S des automates PAC et aux systèmes d'E/S déportées. Chaque voie bénéficie d'une protection par isolation optocoupleur et accepte les contacts secs ou humides, le câblage déterminant le mode.Chaque voie peut être configurée pour déclencher sur front montant ou descendant, avec une fréquence d'interruption maximale de 10 kHz, ce qui convient à la capture d'événements rapides. L'entrée peut fonctionner en mode isolé ou non isolé via un cavalier, et le type d'entrée sink ou source se choisit par le câblage.Le module assure une isolation intermodule de 1500 VDC et une protection ESD de 4 kV sur chaque borne. L'état est signalé par une LED d'alimentation et de communication, ainsi que huit LED d'E/S. La consommation maximale est de 1,75 W, les dimensions sont de 30 x 102 x 115 mm (L x P x H), et la plage de fonctionnement va de -25 à +75 °C. Certifié CE, FCC, RoHS et DEEE.ApplicationsSurveillance de l'état des contacts secs et humides dans les systèmes PAC et d'E/S déportéesDétection d'événements par interruptions déclenchées sur frontLecture de signaux numériques d'interrupteurs et de niveaux TTL dans les installations basées sur I-8K/I-87K

Le I-8050W-G CR offre 16 voies numériques universelles, chacune pouvant être programmée comme entrée ou sortie numérique. Il constitue ainsi un choix souple lorsque la répartition entrées/sorties peut évoluer ou n'est pas fixée à la phase de conception.Chaque voie est isolée par photocoupleur. Les entrées sont de type sink, avec un niveau ON de +10 à +30 VDC, et les sorties sont des drivers sink à collecteur ouvert isolés, prévus pour une charge de +5 à +30 VDC à 100 mA par voie, avec protection contre les court-circuits. Les valeurs de mise sous tension et de sécurité des sorties sont configurables.16 voies, chacune programmable en entrée ou en sortieIsolation intramodule de 3750 VDC en standardProtection ESD de ±4 kV sur chaque borneCertifié CE, FCC, RoHS et WEEEApplicationsRaccordement d'interrupteurs et de capteurs de terrain de type sink à un automateCommutation de charges jusqu'à 100 mA par voie avec sorties à collecteur ouvert dans les armoires de commande industrielles

I-8051W-G CR est un module d'entrées numériques à 16 voies de la série d'E/S pour automates High Profile I-8K/I-87K, conçu pour lire des signaux de contact sec. Chaque voie lit un contact fermé vers GND comme ON et un contact ouvert comme OFF, ce qui convient aux interrupteurs, relais et boutons-poussoirs raccordés au module.Chaque borne bénéficie d'une protection ESD par contact de ±4 kV, qui aide les entrées à résister aux décharges électrostatiques lors de l'installation et de la maintenance. Seize voyants LED indiquent l'état des voies d'entrée numériques, ce qui permet de vérifier d'un coup d'œil les défauts et les changements de signal sur site.Le module consomme 1,1 W au maximum et fonctionne de -25 à +75 °C, avec un stockage de -30 à +85 °C et une humidité de 5 à 95 % HR sans condensation. Il porte les marquages CE, UKCA, FCC, RoHS et DEEE.ApplicationsAutomatisation du bâtimentAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

I-8052W-G CR est un module d'entrées numériques 8 voies de la série I-8K/I-87K (High Profile). Chacune de ses huit entrées différentielles est isolée par photocoupleur, avec une isolation de 2 kV entre voies, de sorte que les signaux de terrain restent électriquement séparés les uns des autres et de la partie logique.Les entrées acceptent des signaux à contact humide avec un niveau ON de +10 ~ +30 VDC et un niveau OFF de +4 VDC maximum. Le fonctionnement en type sink ou source se choisit par le câblage, ce qui permet à un même module de convenir aux deux conventions de câblage d'une armoire de commande. Une LED d'état par voie, ainsi qu'une LED d'alimentation et de communication, permet de vérifier simplement l'état des entrées lors de la mise en service et du dépannage.Le module est prévu pour un fonctionnement de -25 ~ +75 °C et un stockage de -30 ~ +85 °C, avec une humidité de 5 ~ 95 % HR sans condensation. Son encombrement de 30 x 102 x 115 mm et sa consommation maximale de 0,3 W conviennent aux baies d'automatisme compactes où l'espace et le budget énergétique sont limités.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test
