I-8041AW-G 32 voies, module de sortie numérique isolée (PNP) 5~30 VDC
Module de sortie numérique isolée 32 voies de type source (PNP) pour charges 5~30 VDC, avec 100 mA par voie, protection contre les courts-circuits et isolation interne de 3750 VDC.
- 32 voies de sortie numérique à collecteur ouvert isolées, de type source (PNP)
- Tension de charge +5 ~ +30 VDC avec 100 mA par voie
- Protection contre les courts-circuits sur les sorties de type source
- 32 LED d'E/S plus une LED d'alimentation et de communication pour le suivi de l'état
- Protection ESD de ±4 kV par contact sur chaque borne
- Isolation interne au module de 3750 VDC en standard
184,00 € par pièce
| 1-9 pcs | 184,00 € | |
|---|---|---|
| 10-30 pcs | 175,00 € | −5 % |
| 31+ pcs | 166,00 € | −10 % |
Informations sur le produit "I-8041AW-G 32 voies, module de sortie numérique isolée (PNP) 5~30 VDC"
Le I-8041AW-G CR est un module de sortie numérique 32 voies de la série I-8K/I-87K High Profile. Chaque voie est isolée par photocoupleur et fonctionne en sortie collecteur ouvert de type source (PNP), prévue pour des charges de +5 à +30 VDC jusqu'à 100 mA par voie. Une protection contre les courts-circuits est assurée sur les sorties.
Chaque sortie dispose de sa propre LED, et une LED distincte indique l'état de l'alimentation et de la communication. L'activité des voies peut ainsi être vérifiée d'un coup d'œil lors de la mise en service et du diagnostic de défauts. Une protection ESD de ±4 kV par contact est assurée sur chaque borne, et une isolation interne au module de 3750 VDC est incluse en standard.
La référence de commande CR comprend le connecteur femelle DB37 CA-4002F avec capot plastique. Le module peut également être associé à la carte fille DN-37-381-A CR pour faciliter le câblage, ou à la carte fille DN-8K32R lorsqu'une sortie à relais est requise.
Applications
- Commande des sorties numériques dans les systèmes d'E/S des automates programmables (PAC) de la série I-8K/I-87K
| Sorties numériques: | 32 |
|---|---|
| Température de fonctionnement: | -25 ~ +75 °C |
| Type de produit: | Module de sorties numériques |
| Isolation: | 3750 VDC |
Caractéristiques techniques
| Isolation | |
|---|---|
| Isolation intra-module | 3750 VDC |
| Protection EMS | |
| ESD (CEI 61000-4-2) | ± 4 kV contact pour chaque borne |
| Indicateurs LED | |
| État | 1 x Alimentation et communication 32 x E/S |
| Sortie numérique | |
| Canaux | 32 |
| Type | Collecteur ouvert isolé |
| Sink/Source (NPN/PNP) | Source |
| Tension de charge | +5 ~ +30 VDC |
| Courant de charge | 100 mA/voie |
| Alimentation | |
| Consommation | 1,5 W max. |
| Mécanique | |
| Dimensions (mm) | 30 x 85 x 114 (W x L x H) |
| Environnement | |
| Température de fonctionnement | -25 ~ +75 °C |
| Température de stockage | -30 ~ +85 °C |
| Humidité | 5 ~ 95 % HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
Téléchargements
Connexion
Accessoires
Câble DB37 mâle vers femelle, avec câble moulé, 45º, 10 m.
Câble DB37 mâle vers femelle, avec câble moulé, 45º, 1 m.
Câble DB37 mâle vers femelle, avec câble moulé, 45º, 2 m.
Câble DB37 mâle vers femelle, avec câble moulé, 45º, 3 m.
Câble DB37 mâle vers femelle, avec câble moulé, 45º, 5 m.
La DN-37-381-A répartit une connexion D-sub 37 broches sur deux borniers à vis de 19 points au pas de 3,81 mm, montés sur rail DIN. Elle permet aux ingénieurs de raccorder le câblage terrain aux cartes d'acquisition de données équipées d'un connecteur DB37 sans avoir à terminer les fils individuellement sur le connecteur D-sub.Cette référence comprend un câble DB37 mâle-femelle CA-3710A, 45º, 1 m, permettant de connecter immédiatement la carte à une source DB37. La carte mesure 99 mm x 82 mm et est conçue pour une installation sur rail DIN.La carte est prévue pour une température de fonctionnement de 0 ~ 60 °C et une température de stockage de -20 ~ 70 °C, avec une humidité de 5 % ~ 90 % HR sans condensation. Elle porte les marquages CE, UKCA, FCC, RoHS et DEEE.ApplicationsRaccordement des signaux terrain aux cartes d'acquisition de données DB37Connexion d'E/S en montage sur panneau dans les armoires de commande
La DN-37-A est une carte à bornes à vis montée sur rail DIN qui reprend les signaux d'un connecteur D-sub DB37 femelle et les présente sur des bornes à vis au pas de 5,08 mm. Elle convient aux ingénieurs qui souhaitent raccorder des signaux de terrain à une carte d'E/S basée sur le DB37 sans réaliser de terminaisons de câbles individuelles.La carte comporte deux connecteurs D-sub 37 broches, dont l'un est prévu pour l'extension, ainsi que deux blocs de bornes à vis à 19 points. La référence de commande DN-37-A CR inclut un câble DB37 mâle-femelle CA-3710A, 45º, 1 m, de sorte que la carte puisse être connectée directement à un appareil DB37 compatible dès la livraison.Les caractéristiques électriques sont un courant maximal de 1 A, une tension continue maximale de 50 V et une tenue diélectrique de 250 VAC pendant une minute. La carte mesure 144 mm x 72 mm et est prévue pour un fonctionnement de 0 ~ 60°C.ApplicationsRaccordement de terrain pour les signaux d'E/S connectés en DB37

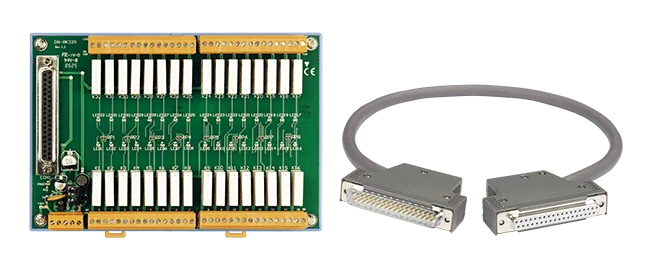

La DN-8K32R CR ajoute 32 sorties à relais Form A à une interface DAQ 37 broches, permettant aux ingénieurs de commuter des charges par programme depuis les systèmes I-8041 et I-87041. Chaque relais est prévu pour 3 A @ 250 VAC, avec un temps d'activation de 10 ms et un temps de relâchement de 5 ms.L'état est facile à vérifier d'un coup d'œil : une LED s'allume pour chaque relais actif, et une LED distincte indique l'état de l'alimentation. Le câblage terrain se fait sur des bornes à vis, et la carte se monte sur rail DIN pour une installation en armoire.Ce code de commande comprend le câble DB37 mâle-femelle CA-3705A, 0,5 m, afin que la carte puisse être raccordée immédiatement au contrôleur compatible. L'alimentation est assurée par une tension de +12 ~ 30 VDC avec une consommation maximale de 6 W, et la carte fonctionne entre -25 ~ 75°C.ApplicationsCommande tout ou rienGestion de l'énergieAutomatisation des testsContrôle de procédés
Produits similaires
Le I-8041W-G CR est un module de sortie numérique 32 voies destiné à la commutation de charges dans les armoires d'automatisation et de commande. Chaque voie est isolée par photocoupleur et utilise une sortie à collecteur ouvert de type sink, permettant de piloter des charges de 5 à 30 VDC jusqu'à 100 mA par voie.Chaque sortie est surveillée par sa propre LED, et une LED distincte indique l'état de l'alimentation et de la communication, ce qui simplifie la mise en service et le diagnostic de défauts. Le module intègre de série une protection ESD par contact de ±4 kV sur chaque borne et une isolation intra-module de 3750 Vrms.Ce code de commande comprend le connecteur femelle CA-4002F DB37 avec capot plastique. Pour le câblage, le module peut être associé à la carte fille DN-37-381-A CR, ou à la DN-8K32R si des sorties à relais sont nécessaires.ApplicationsAutomatisation des bâtimentsAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test
Le I-8041PW-G CR fournit 32 sorties numériques isolées par photocoupleur dans un seul module, commutant les charges via des étages de sortie à collecteur ouvert (NPN, type sink) prévus pour +10 ~ +50 VDC. Chaque voie supporte jusqu'à 100 mA, ce qui convient à la commande d'équipements de terrain tels que voyants, relais et actionneurs depuis une carte de sortie 32 points.La protection est intégrée sur chaque sortie. Le module assure une protection contre les surtensions à 60 VDC, une protection contre les surcharges à 1,1 A et une protection contre les courts-circuits, ce qui limite le risque d'endommager l'étage de sortie en cas de défaut de charge. Une tenue d'isolation intermodule de 3750 VDC et une protection ESD de ±4 kV par borne permettent son utilisation dans des installations soumises à de fortes perturbations électriques.Chaque voie dispose d'une LED de signalisation pour un contrôle rapide de l'état, et une LED d'alimentation et de communication est également présente. Le connecteur femelle CA-4002F DB37 avec capot plastique est inclus dans ce code de commande. Le fabricant référence également la carte fille DN-37-381-A CR pour faciliter le câblage, ainsi que la DN-8K32R pour la sortie à relais.ApplicationsAutomatisation du bâtimentAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test
