Surveillance des vibrations

iSN-701-F15-L030 CR est un accéléromètre IEPE mono-axe destiné à la mesure des vibrations. Il offre une plage d'amplitude de ±80 g, une sensibilité de 100 mV/g et une réponse en fréquence de 0,5 Hz à 15 kHz, ce qui convient aux ingénieurs qui souhaitent capter, avec un seul capteur, aussi bien les mouvements basse fréquence que les composantes vibratoires haute fréquence.Le capteur utilise une construction homotaxiale et présente un indice de protection IP68 sans son câble. Ses dimensions sont Ø22,9 x 53,3 mm et il est livré avec un câble de 3 m. Il fonctionne avec une alimentation de 18 à 30 VDC, consommant de 2 à 10 mA, avec une tension de polarisation de 10 à 14 VDC.Cet appareil est conçu principalement pour les applications d'analyse vibratoire. Le code de commande correspond à la variante CR, et la page indique la conformité RoHS et DEEE pour ce modèle.ApplicationsAnalyse vibratoire

iSN-701-F15-L060 CR est un accéléromètre IEPE mono-axe destiné à l'analyse des vibrations. Il mesure jusqu'à ±80g avec une sensibilité de 100mV/g, ce qui le rend adapté aux ingénieurs devant capturer des signaux de vibration sur une large bande passante.Le capteur répond de 0,5Hz à 15kHz et utilise une conception homotaxiale. Il fonctionne avec une alimentation de 18~30VDC sous 2~10mA, avec une tension de polarisation de 10~14VDC pour l'interface IEPE.Cette variante CR est livrée avec un câble de 6 m (600 cm). Le boîtier mesure Ø22,9 x 53,3 mm et présente un indice de protection IP68 sans le câble. Le produit est certifié RoHS et DEEE.ApplicationsAnalyse des vibrationsSurveillance des vibrations

Socle magnétique pour la série iSN-701-BALT.

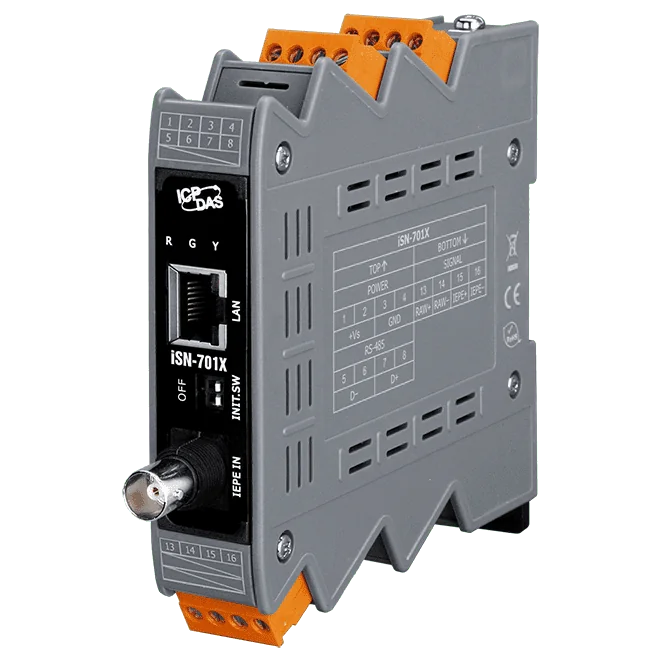

Le iSN-701X convertit le signal d'un accéléromètre IEPE mono-axe en valeurs caractéristiques directement lisibles via Ethernet ou RS-485. Le courant d'excitation intégré de 4 mA alimente le capteur, et un convertisseur A/N 24 bits assure la mesure ; le module peut donc être raccordé à l'accéléromètre sans conditionneur de signal distinct.Les valeurs mesurées sont accessibles en Modbus TCP via le port RJ-45 ou en Modbus RTU via le port RS-485. Le module intègre également une fonction d'alarme à seuil : une alarme est déclenchée lorsqu'une valeur caractéristique de vibration dépasse sa limite configurée. Des voyants LED indiquent l'état du capteur : Normal, Ouvert et Court-circuit.Pour les ingénieurs qui choisissent ce convertisseur pour la surveillance vibratoire, il convient parfaitement aux analyses de tendance, à la supervision de système et aux stratégies de maintenance prédictive nécessitant des données de vibration dans un système de commande ou de gestion de données basé sur Modbus.ApplicationsAnalyse de données massivesSupervision de systèmeAnalyse de tendanceMaintenance prédictive

Le iSN-701X-mA convertit le signal d'un accéléromètre IEPE mono-axe en valeurs caractéristiques de vibration, lisibles via Ethernet ou RS-485. Il alimente le capteur avec un courant d'excitation de 4 mA et numérise le signal avec un convertisseur A/N 24 bits, adapté à la mesure de vibrations haute fréquence.Les valeurs caractéristiques peuvent être interrogées en Modbus TCP ou Modbus RTU, et une alarme de seuil se déclenche lorsqu'une valeur dépasse sa limite configurée. Le module dispose également d'une sortie en courant : un automate dépourvu d'interface de communication peut ainsi exploiter la valeur de vibration sous forme de signal 0~20 mA ou 4~20 mA.Le boîtier pour rail DIN accepte une alimentation de +10 ~ +30 VDC et est prévu pour un fonctionnement de -25 ~ +75 °C. Des LED en face avant indiquent la mise sous tension, l'état du capteur (normal, circuit ouvert ou court-circuit) et l'activité d'acquisition, ce qui simplifie la mise en service et le diagnostic des défauts.ApplicationsSurveillance des vibrationsMesure de vibrations haute fréquenceSurveillance de l'état des machines tournantes équipées d'accéléromètres IEPE

Le iSN-703-F1-L015 CR est un accéléromètre triaxial qui mesure les vibrations selon trois axes orthogonaux simultanément, permettant à un seul capteur de couvrir le profil complet de vibration d'une machine ou d'une structure. Son élément MEMS et sa sortie en tension à 3 fils en font un choix pratique pour les ingénieurs qui ont besoin d'un capteur compact pour l'analyse vibratoire.Chaque axe offre une plage de mesure de ±18g et une sensibilité de 400mV/g, avec une réponse en fréquence de 10Hz à 1kHz. Le capteur dispose d'une tension de polarisation de 10±0,5VDC et fonctionne avec une alimentation de 22 à 26VDC, avec une consommation de 3mA.Le boîtier est classé IP67 et mesure (15±0,05) x (21±0,05) x (8,5±0,05) mm (L x H x P). Ce code de commande comprend un câble de 1,5m (150 cm) et est conforme à la directive RoHS.ApplicationsAnalyse vibratoire

Socle magnétique pour la série iSN-703-BALT.

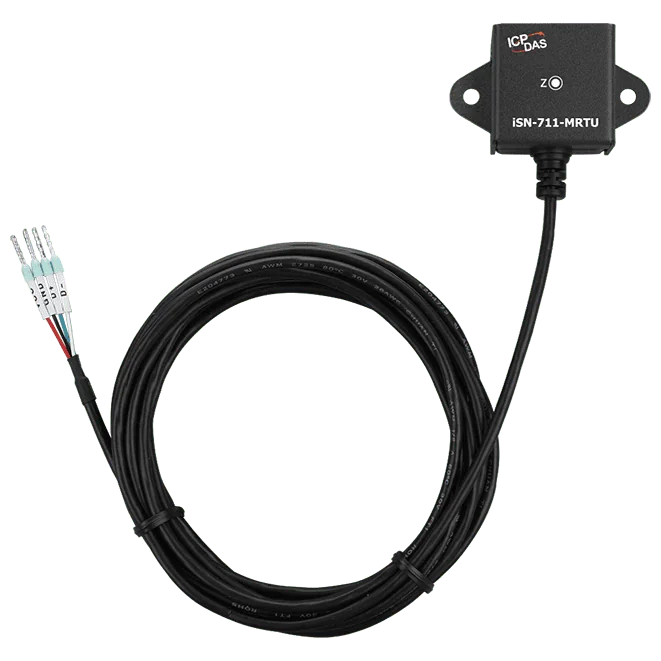

Le iSN-711-MRTU CR est un module capteur de vibrations autonome, construit autour d'un accéléromètre MEMS intégré. Il mesure selon un seul axe, avec une plage d'amplitude de ±8 g et une plage de fréquence de 6 Hz à 1 kHz, ce qui le rend adapté à la mesure des vibrations basse fréquence sur les machines tournantes et alternatives.Les mesures sont disponibles via un unique port RS-485 qui fonctionne en esclave Modbus RTU. Un contrôleur hôte ou un automate peut interroger le capteur à l'aide de requêtes Modbus RTU standard, avec les paramètres série N, 8, 1 et tout débit compris entre 9600 et 115200 bps. Le module est alimenté en +10 à +30 VDC et consomme 0,3 W.La fixation est souple, avec les options de montage mural ou par adhérence magnétique, et le boîtier mesure 51 x 30 x 19 mm (L x P x H). Il est prévu pour des températures de fonctionnement de -25 °C à +75 °C et une humidité de 10 à 90 % HR, sans condensation. Les usages courants incluent la surveillance des équipements de ligne de production, des moteurs et des pompes, ainsi que d'autres systèmes de surveillance des vibrations.ApplicationsSystème de surveillance des vibrationsSurveillance des équipements de ligne de productionSurveillance des vibrations de moteurs et de pompesSurveillance en temps réel des machines d'usine

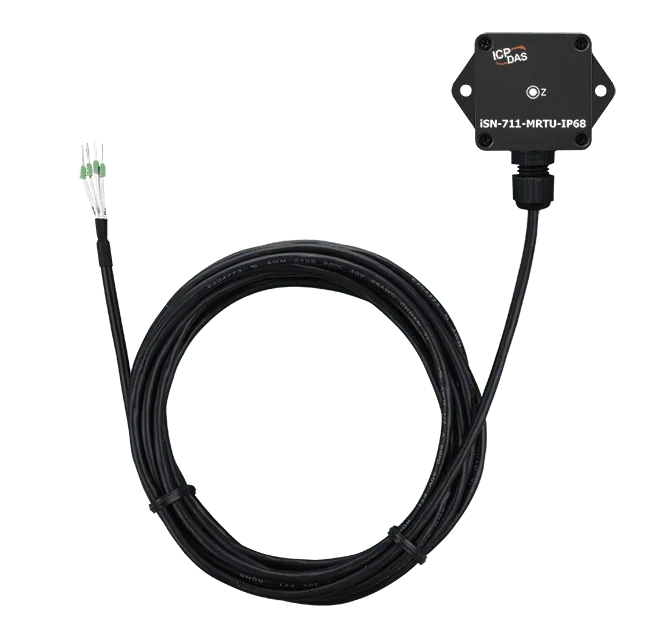

iSN-711-MRTU-IP68 CR est un module capteur de vibrations mono-axe destiné à la surveillance d'état dans des environnements industriels sévères. Son indice de protection IP68 protège le boîtier contre l'eau, l'huile et la poussière, ce qui permet de l'installer au plus près de l'équipement surveillé.Un accéléromètre MEMS intégré mesure les vibrations sur un axe dans la plage de 6 Hz ~ 1 kHz, avec une plage d'amplitude de ±8 g. Le module dispose d'un unique port RS-485 utilisant le protocole esclave Modbus RTU : un contrôleur maître peut interroger directement les données de vibration sur le bus à l'aide des commandes Modbus RTU standard.Les applications typiques incluent les équipements de ligne de production, les moteurs et les pompes, pour lesquels les ingénieurs doivent détecter les évolutions des vibrations. Le module peut être fixé au mur ou installé par adhérence magnétique.ApplicationsSystème de surveillance des vibrationsÉquipements de ligne de productionMoteursPompes

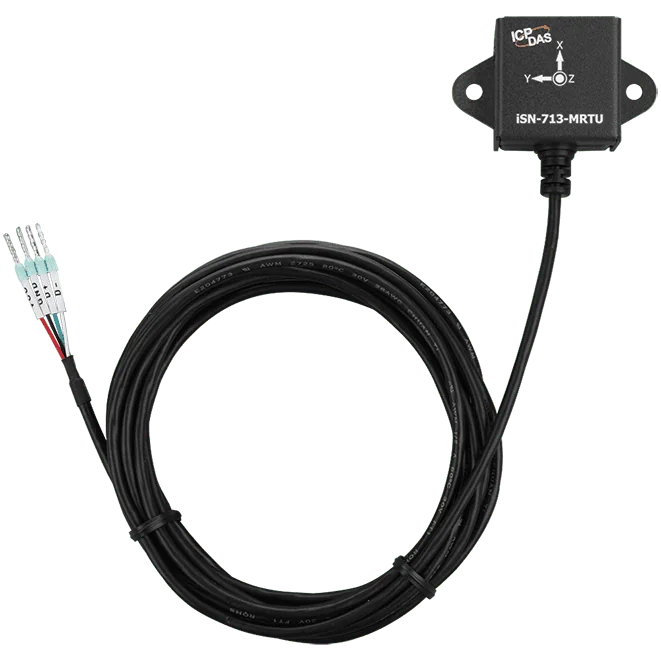

Le iSN-713-MRTU est un module capteur de vibrations compact qui intègre un accéléromètre MEMS trois axes et une interface RS-485. Il est conçu pour la surveillance d'état des installations rotatives et alternatives, lorsqu'un automate ou un système hôte a besoin de relevés de vibrations réguliers provenant d'un seul appareil.Les données sont lues via un port RS-485 unique à l'aide des commandes esclave Modbus RTU ; le module peut donc être interrogé par n'importe quel maître Modbus RTU. La plage d'amplitude de ±8 g et la plage de fréquence de 6 Hz ~ 1 kHz le rendent adapté à la mesure de vibrations basse fréquence sur les équipements de ligne de production, les moteurs et les pompes.Le module fonctionne avec une alimentation de +10 ~ +30 VDC et peut être fixé par montage mural ou par adhérence magnétique, ce qui accélère l'installation sur les machines en acier. Il est prévu pour un fonctionnement de -25 °C ~ +75 °C et est certifié CE, UKCA, FCC, RoHS et DEEE (WEEE).ApplicationsSystème de surveillance des vibrationsSurveillance d'état en usine des équipements de ligne de productionSurveillance des vibrations des moteurs et des pompesDétection des vibrations en temps réel aux points critiques

Le iSN-713-MRTU-IP68 CR est un module capteur de vibrations destiné à la surveillance de l'état des équipements dans des environnements industriels sévères. Son accéléromètre MEMS triaxial intégré mesure les vibrations selon les axes X, Y et Z, et son indice de protection IP68 protège le boîtier contre l'eau, l'huile et la poussière.Les mesures sont transmises via un seul port RS-485 selon le protocole esclave Modbus RTU. Un hôte ou un automate programmable peut interroger les données de vibration à l'aide de commandes Modbus RTU standard, avec des débits en bauds sélectionnables de 9600 à 115200 bps et un format de données fixe N, 8, 1. Le module convient à la détection en temps réel sur des équipements critiques tels que les lignes de production, les moteurs et les pompes.L'appareil se monte au mur ou par fixation magnétique et fonctionne avec une alimentation de +10 à +30 VCC pour une consommation de 0,3 W. Sa plage de température de fonctionnement est de -25 °C à +75 °C.ApplicationsSystèmes de surveillance des vibrationsDétection des vibrations en temps réel sur moteurs et pompesSurveillance en usine des équipements de ligne de production

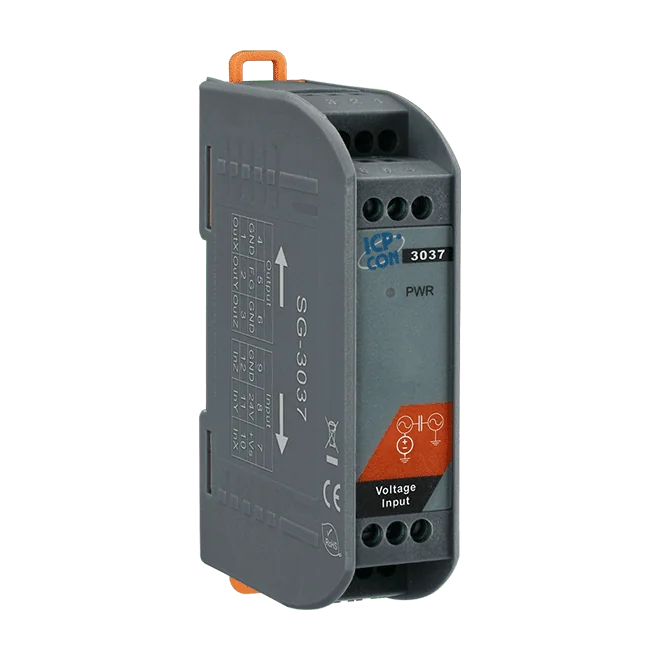

SG-3037-G conditionne la sortie en tension d'un accéléromètre triaxial afin que les trois axes puissent être lus par le matériel d'acquisition en aval. Chacun des trois canaux d'entrée accepte un signal de 0 à 24 V et délivre une sortie analogique ±10 VDC correspondante, ce qui permet aux modules d'E/S standard de numériser les données de vibration.L'appareil fournit également la tension d'excitation de 24 VDC requise par l'accéléromètre, aucune alimentation capteur séparée n'est donc nécessaire. Avec une bande passante de signal de 50 kHz, il convient aux mesures de vibration où les variations rapides du signal doivent être préservées. La protection contre l'inversion de polarité et les niveaux d'immunité EFT, ESD et surtension lui permettent de supporter des conditions d'installation exigeantes.La référence SG-3037-G est la variante conforme RoHS. Il se monte sur rail DIN ou au mur et fonctionne de -25 à +75 °C, ce qui le rend pratique aussi bien dans les armoires de commande que sur les points de surveillance à distance.ApplicationsSystèmes d'acquisition de donnéesDiagnostic à distanceMesure de vibrationsÉquipements d'essai

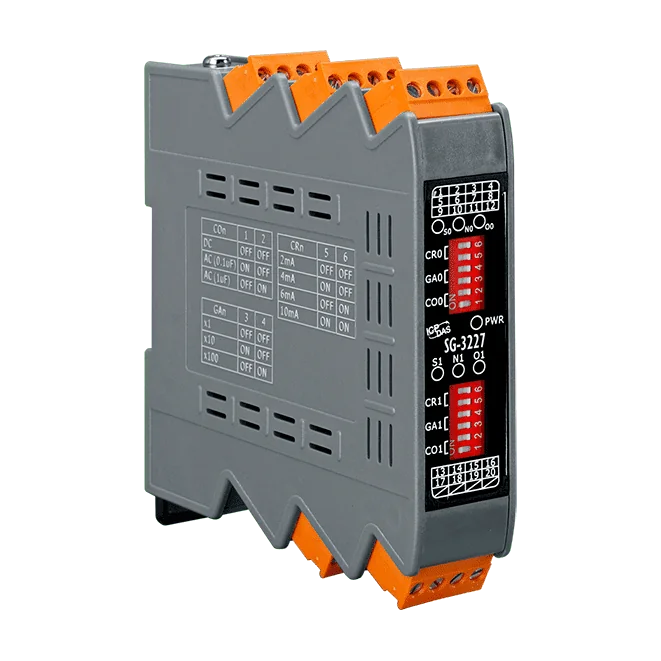

SG-3227 CR est un conditionneur de signal à deux voies pour accéléromètres IEPE. Chaque voie se configure indépendamment via son propre bloc de micro-interrupteurs DIP, si bien qu'un même module peut être adapté à différents capteurs sans modification matérielle.Le courant d'excitation est sélectionnable à 2 mA, 4 mA, 6 mA ou 10 mA, et l'amplificateur intégré propose des gains ×1, ×10 et ×100 pour s'adapter à différents niveaux de signal. Des voyants LED indiquent si le capteur fonctionne normalement, en circuit ouvert ou en court-circuit, ce qui permet de localiser rapidement les défauts de câblage lors de la mise en service et sur le terrain.Le module délivre une tension analogique de ±10 V sur chaque voie, accepte une alimentation de +18 à +30 VDC avec protection contre les inversions de polarité, et se monte sur rail DIN ou au mur. Deux adaptateurs BNC CA-BNC001 sont fournis avec chaque unité.ApplicationsMesure de vibrationsDiagnostic à distanceÉquipements de test
