Répéteurs et hubs

Le I-7510 CR est un répéteur RS-485 isolé qui assure une isolation optique bidirectionnelle entre un appareil RS-485 et le reste du système. Il convient aux ingénieurs qui doivent protéger un nœud sensible contre les différences de masse et les perturbations tout en maintenant le bus connecté.Au-delà de l'isolation, le module peut étendre la portée d'un réseau RS-485 existant et étendre un système au-delà de la limite de 256 nœuds imposée par la norme. Il peut également convertir un signal RS-485 à 2 fils, et inversement.La commutation de sens est gérée automatiquement, et le module prend en charge des vitesses de 300 à 115200 bps. Le I-7510 CR est un module monté sur rail DIN, dans un boîtier plastique, alimenté par une tension de +10 VDC à +30 VDC.ApplicationsIsolation d'un seul appareil RS-485 du reste du réseauExtension de la distance de transmission d'un réseau RS-485 existantExtension d'un système RS-485 au-delà de la limite de 256 nœuds de la normeConversion d'un signal RS-485 à 2 fils, et inversement

L'I-7510A CR est un répéteur et convertisseur isolé pour réseaux série RS-422 et RS-485, à boîtier bleu et conforme RoHS. Il assure une isolation optique bidirectionnelle de 3 kV entre un appareil RS-422/RS-485 et le reste du système, protégeant cet appareil des boucles de masse et des perturbations présentes sur le réseau.Au-delà de l'isolation, le module régénère le signal série afin d'étendre la portée d'un réseau existant. Il permet également de dépasser la limite de 256 nœuds de la norme pour un segment RS-485, et convertit les signaux RS-422 quatre fils en RS-485 deux fils dans les deux sens. La commande de direction RS-485 est gérée automatiquement, sans signal de direction séparé.Choisissez l'I-7510A CR lorsque vous avez besoin d'un répéteur isolé compact, monté sur rail DIN, avec boîtier en plastique et une plage d'alimentation de +10 VDC à +30 VDC. Les débits série vont de 300 bps à 115200 bps, et la protection ESD sur la ligne de données RS-485 aide le module à supporter un câblage de terrain difficile.ApplicationsIsolation d'un appareil RS-422/RS-485 unique du reste du réseau sérieExtension de la distance de transmission d'un réseau RS-485 existantExtension d'un système RS-485 au-delà de la limite de 256 nœuds de la normeConversion des signaux RS-422 quatre fils en RS-485 deux fils

Le I-7510AR CR est un répéteur et convertisseur haute vitesse pour réseaux série RS-422/485. Il isole le port RS-422/485 du circuit d'alimentation et de l'autre côté de l'interface, ce qui protège les appareils raccordés et contribue à la stabilité du réseau.Chaque unité ajoute 1,2 km (4 000 pieds) de distance de transmission supplémentaire à des débits allant jusqu'à 115 200 bps. Elle lève également la limite de 256 nœuds des systèmes RS-485, ce qui permet de construire des réseaux plus étendus. La suppression du bruit et l'amélioration de la forme d'onde du signal sur le port RS-422/485 assurent un transfert de données fiable. L'appareil convertit les signaux RS-422 quatre fils en RS-485 deux fils, ce qui offre de la souplesse lors de la reconfiguration d'un réseau.Le suffixe CR identifie la version à capot bleu, comme indiqué dans les informations de commande. L'unité se monte sur rail DIN et fonctionne avec une alimentation de +10 VDC à +30 VDC, sur une plage de température de -25 ~ +75 °C.ApplicationsExtension des distances des réseaux série RS-422/485Extension des réseaux RS-485 au-delà de 256 nœudsConversion entre réseaux RS-422 quatre fils et RS-485 deux filsIsolation des appareils série entre eux et de l'alimentation dans des environnements industriels bruyants

Le I-7510P-G CR est un répéteur RS-485 qui isole un appareil RS-485 du reste du réseau. L'isolation est appliquée sur les circuits d'interface d'entrée et de sortie, offrant une protection trois voies de 5000 VDC entre les ports et le côté alimentation.Utilisez-le pour étendre la portée d'un bus RS-485 existant ou pour faire évoluer un réseau au-delà de la limite de 256 nœuds fixée par la norme. Il peut également convertir des signaux RS-485 à 2 fils, dans les deux sens, au sein d'un même système.Adapté aux installations bruitées ou sensibles à la mise à la terre, où une séparation galvanique est requiseLe contrôle automatique du sens RS-485 évite toute configuration manuelle des temporisationsApplicationsExtension de la distance de transmission d'un réseau RS-485 existantExtension d'un système RS-485 au-delà de la limite de 256 nœudsIsolation d'un appareil RS-485 du reste du systèmeConversion de signaux RS-485 à 2 fils

I-7513 CR est un concentrateur actif en étoile RS-485 isolé à trois voies, destiné aux ingénieurs qui doivent dériver un bus série vers plusieurs segments indépendants. Chacune de ses trois voies de sortie dispose de son propre driver : un défaut ou une longue ligne sur une branche n'a donc pas nécessairement d'incidence sur les autres.Les fonctions de concentrateur et de répéteur permettent à chaque voie de sortie d'alimenter un autre concentrateur, ce qui facilite l'extension d'un réseau RS-485 et la mise en place d'une topologie en étoile. L'isolement est assuré au niveau des circuits d'interface d'entrée et de sortie, offrant une isolation à trois voies de 3000 VDC entre les segments connectés.La commande automatique du sens de transmission RS-485 et la protection ESD de la ligne de données simplifient le câblage et contribuent à protéger le bus. Cette référence CR, au capot bleu, est livrée dans un boîtier plastique pour montage sur rail DIN.ApplicationsApplications de concentration en étoile active RS-485Extension de la portée des réseaux série RS-485

Le I-7513-G divise une liaison RS-485 maître en trois sorties RS-485 à attaque indépendante, permettant de répartir un même bus vers plusieurs branches esclaves. Chaque voie de sortie dispose de son propre driver et supporte jusqu'à 1200 m (4 000 ft) de câble.Grâce à ses fonctions de concentrateur et de répéteur, chaque voie de sortie peut alimenter un autre concentrateur, ce qui permet de construire progressivement des réseaux RS-485 en étoile. L'isolation est appliquée dans les circuits d'interface d'entrée et de sortie, assurant une isolation à trois voies entre les segments raccordés.Idéal pour les ingénieurs qui conçoivent des topologies RS-485 en étoile et ont besoin d'une séparation électrique entre les branches, la variante -G est livrée avec un capot gris et est destinée à un montage sur rail DIN dans la plage de fonctionnement de -25 à +75 °C.ApplicationsRéseaux RS-485 en câblage étoileRépartition d'un bus RS-485 unique vers plusieurs branches esclavesExtension de réseaux RS-485 par concentrateurs en cascadeSéparation électrique de segments RS-485 dans des systèmes de communication série industriels

I-7514U-G CR est un concentrateur actif RS-485 en étoile destiné à étendre ou à répartir un bus série. Une entrée RS-485 se connecte au maître, et chacune des quatre sorties dispose de son propre driver : les données du maître sont ainsi retransmises simultanément aux quatre branches esclaves.Le débit en bauds peut être détecté automatiquement ou fixé. Le mode Self-Tuner accepte de 300 à 115200 bps, tandis que le mode fixe, réglé par commutateur rotatif, fonctionne de 1200 à 115200 bps et convient aux liaisons longues ou dégradées ainsi qu'aux sites soumis à de fortes perturbations électriques. En cas de défaillance d'un appareil raccordé, sa protection contre les courts-circuits isole la branche concernée afin que les autres sorties continuent de fonctionner. Chaque canal dispose également d'une résistance de terminaison de 120 Ω sélectionnable par cavalier, désactivée par défaut.La variante à boîtier gris est livrée avec un boîtier plastique, une isolation intra-module de 2500 VDC et une alimentation non isolée de +10 VDC à +30 VDC. Les concentrateurs peuvent être connectés en guirlande pour atteindre 256 canaux, et des LED indiquent l'alimentation ainsi que l'activité d'émission et de réception.ApplicationsDistribution de réseau RS-485 câblé en étoileExtension de la portée d'un bus série sur des lignes longues ou perturbéesRépartition d'un port RS-485 maître vers plusieurs appareils esclaves

Le I-7520U4-G CR reçoit une entrée maître RS-232 et transmet ses données simultanément à quatre sorties RS-485 indépendantes, permettant à un seul maître série d'atteindre plusieurs périphériques RS-485 en topologie en étoile. Chaque canal de sortie dispose de son propre driver, et le concentrateur commute automatiquement le sens de transmission.Le débit en bauds se règle à l'aide du commutateur rotatif, avec le choix entre le mode Self-Tuner, qui prend en charge plusieurs débits et formats de données, et le mode à débit fixe, mieux adapté aux lignes longues ou sujettes aux pertes et aux environnements fortement perturbés électriquement. Une fonction de protection contre les courts-circuits met hors service un canal RS-485 défectueux afin que les autres périphériques continuent de communiquer.Chaque canal intègre une résistance de terminaison de 120 Ω sélectionnable par cavalier et désactivée par défaut, utile lorsque les réflexions du signal doivent être maîtrisées. Des LED d'alimentation et de communication facilitent le dépannage, et l'unité en boîtier plastique pour rail DIN fonctionne sous une tension de +10 VDC à +30 VDC, sur une plage de températures de fonctionnement de -25 ~ +75 °C.ApplicationsDistribution de données série d'un maître RS-232 vers plusieurs esclaves RS-485Réseaux RS-485 sur lignes longues ou en environnements électriquement perturbésArmoires de communication série industrielles à montage sur rail DIN

Le I-7551 CR est un répéteur RS-232 vers RS-232 isolé, qui place une barrière d'isolation galvanique entre deux appareils série. Il transporte le trafic en full-duplex, y compris les signaux de contrôle, de sorte que les équipements de part et d'autre peuvent fonctionner sans liaison directe à la terre.Les broches CTS/RTS peuvent être reconfigurées en DSR/DTR afin de s'adapter à différentes exigences de câblage série. L'isolation est appliquée aux circuits d'interface d'entrée et de sortie au moyen de deux isolateurs DC-DC, ce qui assure une isolation 3 voies d'une valeur nominale de 3000 VDC.Cette variante de commande à capot bleu (CR) est destinée aux installations où les deux côtés utilisent des sources d'alimentation différentes, où les signaux sont bruités ou où les appareils se trouvent à des potentiels de terre différents. Il se monte sur rail DIN et accepte une alimentation de +10 VDC à +30 VDC.ApplicationsLiaisons série entre appareils alimentés par des sources différentesCommunication série dans des environnements électriquement bruitésConnexions RS-232 entre appareils à des potentiels de terre différents

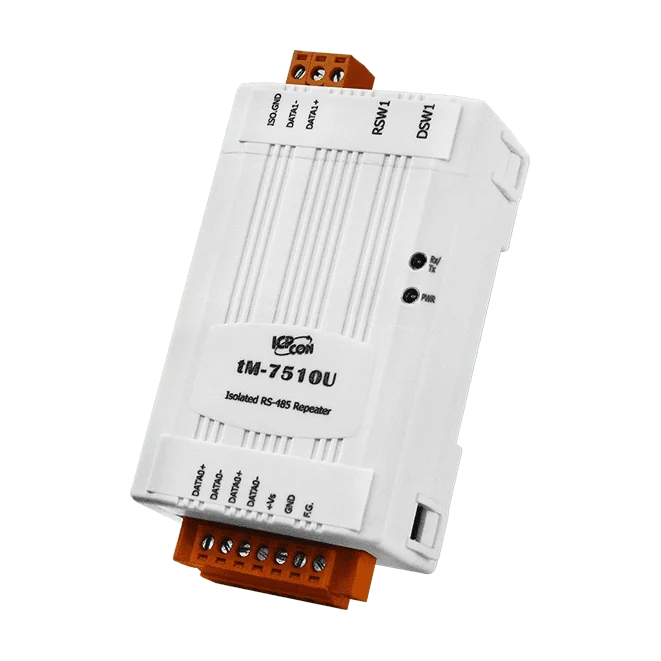

tM-7510U est un répéteur RS-485 compact qui régénère les signaux existants afin de couvrir des distances plus longues ou de prendre en charge davantage de nœuds sur le bus. Il étend la distance de communication de 1200 m (4000 ft) et permet d'augmenter le nombre maximal de nœuds du bus.Le module assure une isolation bidirectionnelle de 2500 VDC, ce qui permet de séparer les segments critiques d'un système et de les protéger du reste du réseau RS-485. Une protection ESD est intégrée à la ligne de données RS-485, et une LED d'alimentation et de communication facilite le dépannage.Le débit en bauds se règle au moyen d'un commutateur rotatif, soit en mode Self-Tuner, qui gère plusieurs débits et formats de données, soit en mode débit fixe, destiné aux lignes longues ou dégradées et aux environnements électriquement bruyants. Le tM-7510U CR est livré dans un boîtier plastique aux dimensions adaptées au montage sur rail DIN.ApplicationsExtension de réseaux RS-485 sur de longues liaisons de câbleAugmentation du nombre de nœuds sur un bus RS-485Isolation des segments critiques du reste d'un réseau RS-485Communication RS-485 dans des environnements électriquement bruyants
