Cartes X

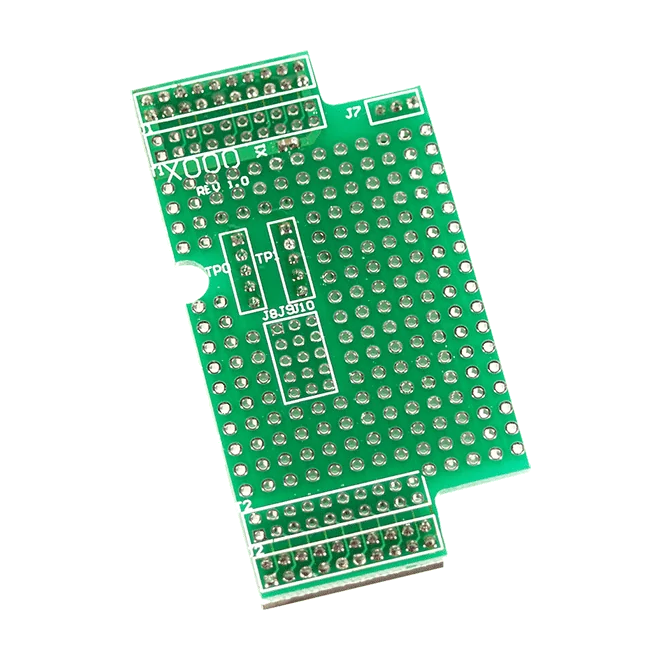

La X000 est une carte prototype de petit format, une plaque à trous (perfboard) conçue pour les séries I-7188XB, I-7188XC, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EX. Elle offre aux ingénieurs une plateforme compacte pour prototyper leurs propres circuits d'interface en association avec ces contrôleurs.Avec des dimensions de 38 mm x 64 mm, la X000 est la plus petite carte de la gamme X-board et convient aux projets où l'espace disponible côté contrôleur est limité. Elle est prévue pour une température de fonctionnement de -25 ~ +75 °C et une température de stockage de -40 ~ +80 °C, avec une plage d'humidité de 5 ~ 90 %, sans condensation.Carte prototype pour les séries I-7188 et uPAC-7186EX listéesPetit format : 38 mm x 64 mmApplicationsPrototypage de circuits d'interface sur mesure pour les contrôleurs des séries I-7188 et uPAC-7186EX

X001 est une petite carte prototype à trous (perfboard) conçue pour l'I-7188XC. Elle offre aux ingénieurs un espace compact pour réaliser et tester des circuits personnalisés autour du contrôleur avant de figer le schéma définitif.D'une taille de 60 mm x 70 mm, la carte convient aux travaux en laboratoire et aux phases de développement amont où l'espace est limité. Elle est prévue pour une température de fonctionnement de -25 ~ +75 °C, un stockage de -40 ~ +80 °C et une plage d'humidité de 5 ~ 90 % sans condensation.Encombrement compact de 60 mm x 70 mmConçue pour une utilisation avec l'I-7188XCApplicationsPrototypage de circuits personnalisés pour l'I-7188XC

X002 est une carte prototype, fournie sous forme de plaque perforée (perfboard) pour la réalisation et le test de circuits personnalisés avec les séries I-7188XB, I-7188XC, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EX. Elle offre aux ingénieurs une zone de travail compacte pour le câblage d'essai et la validation matérielle avant la finalisation d'une conception.La carte mesure 114 mm x 170 mm et est conçue pour une température de fonctionnement de -25 ~ +75 °C, avec un stockage entre -40 ~ +80 °C et une humidité de 5 ~ 90 %, sans condensation. Elle est certifiée FCC et DEEE.Adaptée au prototypage et aux tests avec les unités des séries I-7188 et uPAC-7186EX mentionnéesApplicationsPrototypage de circuits personnalisés pour les contrôleurs des séries I-7188 et uPAC-7186EXTest et validation matériels pendant le développement

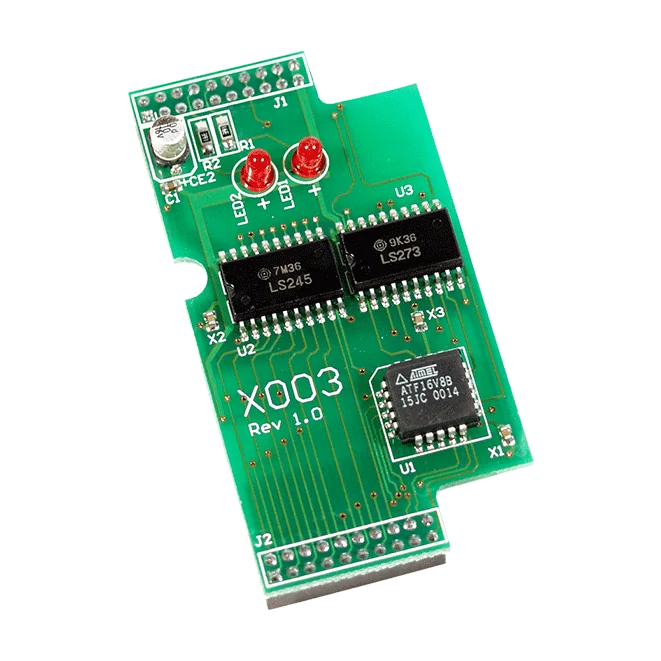

X003 est une carte de test compacte utilisée pour réaliser un autotest sur les contrôleurs des séries I-7188XB, I-7188XC, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EX. Elle permet aux ingénieurs de vérifier simplement le fonctionnement de base d'un contrôleur sans monter de banc de test dédié.La carte est petite, avec des dimensions de 38 mm x 64 mm, et ne consomme que 0,2 W : elle ajoute donc peu de charge et d'encombrement à un banc d'essai. Sa plage de température de fonctionnement est de -25 ~ +75 °C, la température de stockage de -40 ~ +80 °C, et l'humidité admissible de 5 ~ 90 %, sans condensation.La carte est certifiée DEEE (WEEE) et figure dans la gamme de cartes X-board de modules E/S PAC, aux côtés des autres références X000 à X006 de la série.ApplicationsAutotest des contrôleurs des séries I-7188XB, I-7188XC, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EXContrôles fonctionnels des systèmes d'E/S PAC lors des essais en laboratoire

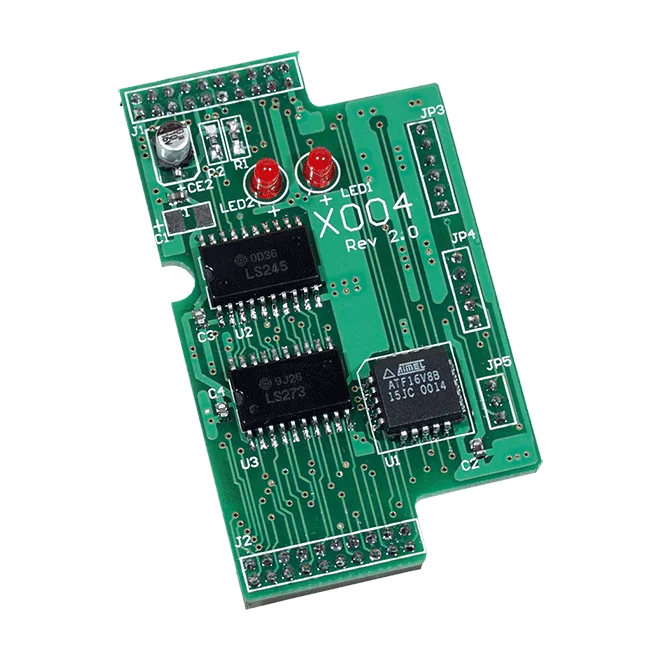

X004 est une carte d'autotest permettant de contrôler les séries I-7188XB, I-7188XC, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EX. Elle offre aux ingénieurs un moyen dédié de lancer un autotest sur ces contrôleurs, sans avoir à concevoir un montage sur mesure.La carte est compacte, avec des dimensions de 38 mm x 64 mm, et consomme 0,2 W. Sa plage de température de fonctionnement est de -25 ~ +75 °C, et son stockage est prévu de -40 ~ +80 °C, avec une tolérance à l'humidité de 5 ~ 90 %, sans condensation.Adaptée aux travaux de test et de mise en service des séries citéesFaible consommation, à 0,2 WLarge plage de fonctionnement, de -25 à +75 °CApplicationsAutotest des unités des séries I-7188XB, I-7188XC, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EX

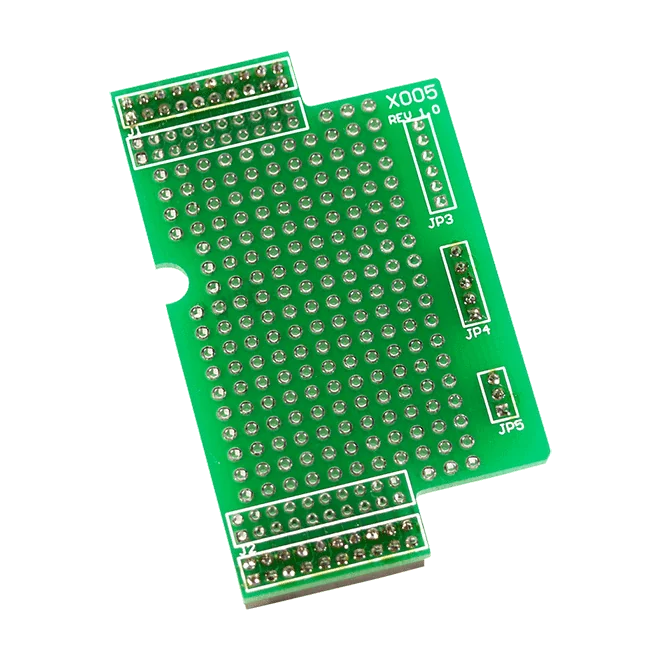

Le X005 est une carte prototype perforée de petit format destinée aux ingénieurs qui doivent réaliser et tester leurs propres circuits en complément des contrôleurs ICP DAS. Avec ses dimensions de 38 mm x 64 mm, elle est suffisamment compacte pour les boîtiers exigus tout en laissant de la place pour le câblage et les composants sur mesure.Elle est conçue pour les séries I-7188XB, I-7188XC, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EX. La carte est prévue pour une température de fonctionnement de -25 ~ +75 °C et une température de stockage de -40 ~ +80 °C, avec une tolérance à l'humidité de 5 ~ 90 %, sans condensation.Carte perforée compacte de 38 mm x 64 mmCompatible avec les séries I-7188XB, I-7188XC, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EXTempérature de fonctionnement -25 ~ +75 °CApplicationsPrototypage de circuits sur mesure pour les projets à base de I-7188 et uPAC-7186EX

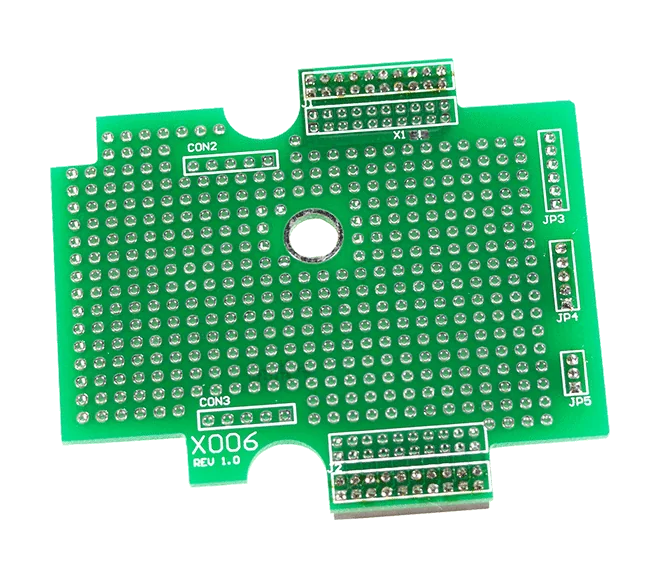

La X006 est une carte prototype de grand format destinée aux ingénieurs qui doivent concevoir et tester des circuits personnalisés avec les séries I-7188XB, I-7188XC, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EX. Ses dimensions de 72 mm x 65 mm offrent une surface de travail plus importante que les cartes plus petites de la gamme X-board.Utilisez la X006 pour prototyper des circuits d'interface ou de support pendant la phase de développement, avant de passer à la conception finale. La carte est prévue pour une température de fonctionnement de -25 ~ +75 °C, une température de stockage de -40 ~ +80 °C et une plage d'humidité de 5 ~ 90 %, sans condensation.La X006 figure dans la catégorie des accessoires pour modules E/S PAC de la famille X-board. Comparez-la avec les X000 à X005 si vous avez besoin d'un autre format de carte.ApplicationsPrototypage de circuits d'interface personnalisés pour les contrôleurs des séries I-7188 et uPAC-7186EXDéveloppement et test de circuits additionnels avant la conception finale de la carte

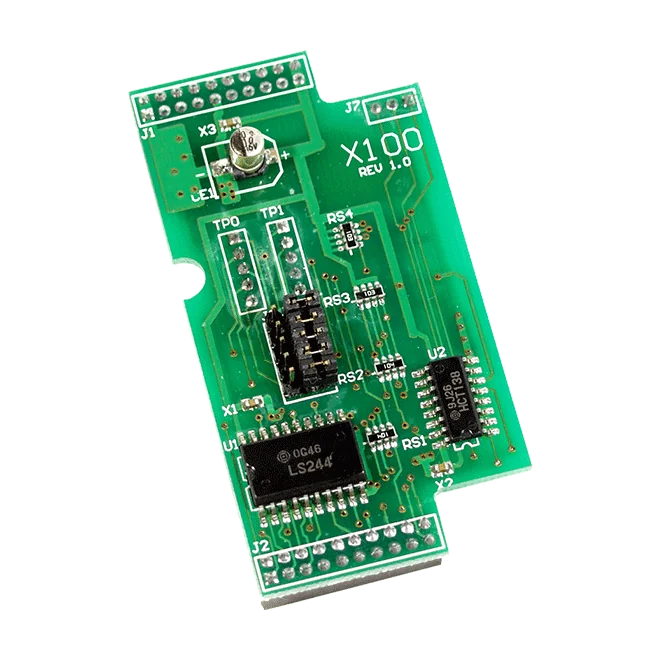

X100 ajoute huit voies d'entrées numériques non isolées à un contrôleur µPAC compatible. Conçu pour l'I-7188XC, il permet aux ingénieurs ayant besoin d'entrées discrètes supplémentaires sur cette plateforme de l'installer directement, sans unité d'E/S séparée.Chaque voie reconnaît un état ON pour une tension de 3,5 à 30 VDC et un état OFF à 1 VDC maximum. La carte consomme 0,3 W et mesure 38 mm x 64 mm. Elle fonctionne entre -25 et +75 °C et est conçue pour une humidité relative de 5 à 90 %, sans condensation.Un seul X-board peut être installé par µPAC ; planifiez donc l'affectation des emplacements avant la commande. Les entrées n'étant pas isolées, vérifiez le schéma de câblage au regard de la conception de votre système.ApplicationsExtension d'entrées numériques pour le contrôleur I-7188XC

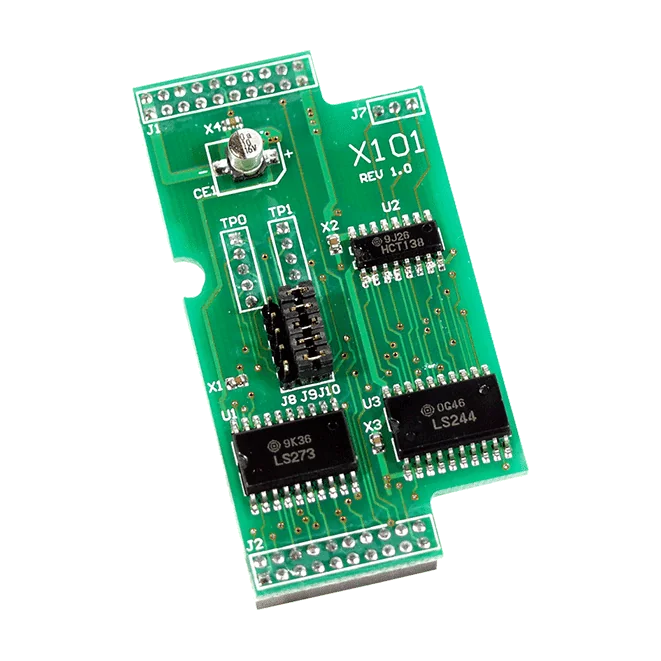

Le X101 ajoute huit sorties numériques de niveau TTL à un contrôleur I-7188XC via l'interface X-board. Ses sorties sont non isolées et supportent un courant de charge de 64 mA, ce qui convient à la commutation directe des signaux qu'un ingénieur doit piloter depuis le contrôleur.Chaque µPAC n'accepte qu'une seule X-board ; le X101 est donc la solution pour ajouter huit sorties numériques à un même I-7188XC. Le module consomme 0,4 W et mesure 38 mm x 64 mm.Le X101 est prévu pour une plage de fonctionnement de -25 ~ +75 °C, avec un stockage de -40 ~ +80 °C et une humidité de 5 ~ 90 %, sans condensation. Il est certifié DEEE (WEEE).ApplicationsAjout de voies de sortie numérique à un contrôleur I-7188XC

Le X102 ajoute deux sorties relais à un contrôleur I-7188XC via son interface X-board. Chaque voie est un contact inverseur (Form C), ce qui permet de commuter des charges externes depuis l'automate sans ajouter de relais séparés.Les contacts sont prévus pour 220 VDC ou 250 VAC sous 2 A, avec des temps de travail et de retombée de 6 ms chacun. Les données source indiquent une endurance électrique typique de 500 000 manœuvres à 30 VDC/1 A et de 100 000 manœuvres à 125 VAC/0,5 A, ce qui facilite l'estimation de la durée de vie en service de commutation.La carte mesure 38 mm x 64 mm et son intervalle de température de fonctionnement est de -25 ~ +75 °C. Un seul X-board peut être monté sur chaque contrôleur ; planifiez donc la répartition des E/S du système avant la commande.ApplicationsCommutation de charges externes depuis un contrôleur I-7188XC

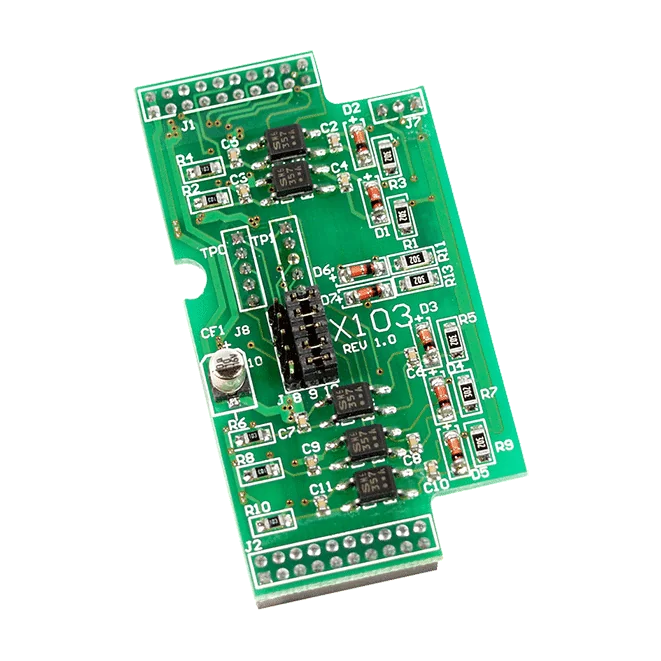

Le X103 ajoute sept voies d'entrées numériques isolées au contrôleur I-7188XC. Il est destiné aux ingénieurs qui doivent détecter des signaux de commutation en courant continu au sein d'un système PAC compact, l'isolation des entrées permettant de séparer le câblage terrain du côté contrôleur.Les entrées sont détectées à l'état ON pour des niveaux de 3,5 à 30 VDC et à l'état OFF à 1 VDC maximum. La carte consomme 0,3 W et mesure 38 mm x 64 mm. Elle est prévue pour une température de fonctionnement de -25 ~ +75 °C et un stockage de -40 ~ +80 °C, avec une humidité de 5 ~ 90 %, sans condensation.Le X103 fait partie de la gamme de X-boards pour les contrôleurs des séries I-7188 et uPAC-7186. Une seule X-board peut être installée sur chaque µPAC ; planifiez donc votre architecture d'E/S en conséquence lors de la spécification d'un système.ApplicationsExtension d'entrées numériques pour les contrôleurs I-7188XC

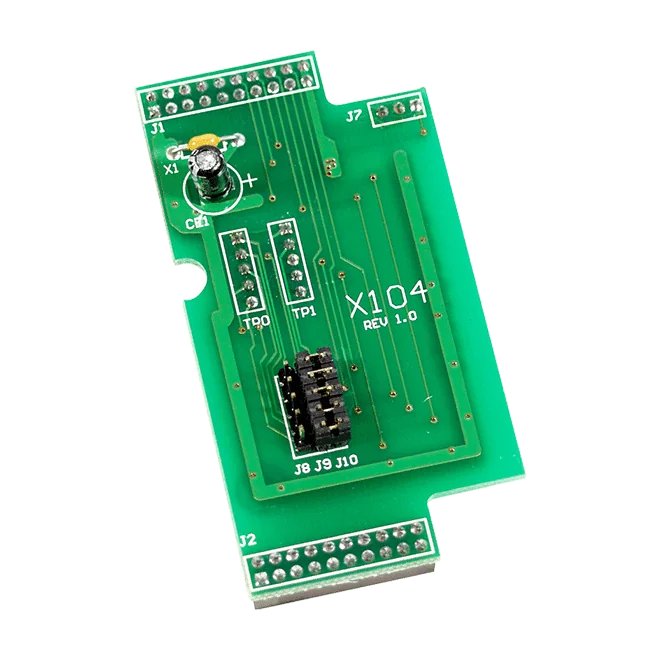

Le X104 est une X-board qui ajoute huit voies numériques non isolées à un contrôleur I-7188XC. Chaque voie peut être configurée par logiciel en entrée numérique ou en sortie numérique, ce qui permet à une seule carte de correspondre à la combinaison de signaux de votre application.Les X-boards de cette série s'installent sur les séries I-7188XA, I-7188XB, I-7188XC, I-7188XG, I-7188EG, I-7188EX et uPAC-7186EX. Chaque µPAC n'accepte qu'une seule X-board ; prévoyez donc le nombre d'E/S en conséquence pour chaque contrôleur. Le X104 est référencé pour une utilisation avec l'I-7188XC.Avec une consommation de 0,3 W, un encombrement compact de 38 mm x 64 mm et une plage de fonctionnement de -25 ~ +75 °C, le X104 convient aux armoires de commande compactes. Il est certifié DEEE.ApplicationsAjout d'entrées et de sorties numériques à un système de commande basé sur l'I-7188XC

La carte X105 ajoute huit canaux numériques programmables à l'I-7188XC. Chaque canal peut être configuré comme entrée numérique ou sortie numérique, de sorte qu'une même carte peut assurer l'une ou l'autre fonction selon les besoins de l'application.Côté entrées, les canaux acceptent un niveau ON de 3,5 à 30 VDC et sont lus à l'état OFF pour 1 VDC maximum. Les sorties sont de niveau TTL. Les canaux ne sont pas isolés, ce qui convient aux architectures où une séparation galvanique au niveau des E/S n'est pas requise.Chaque µPAC n'accepte qu'une seule carte X, la X105 constitue donc un moyen direct d'ajouter des E/S TOR à un I-7188XC. Elle consomme 0,3 W, mesure 38 mm x 64 mm et est prévue pour une plage de fonctionnement de -25 à +75 °C.ApplicationsAjout d'entrées ou de sorties numériques TOR à un contrôleur I-7188XC

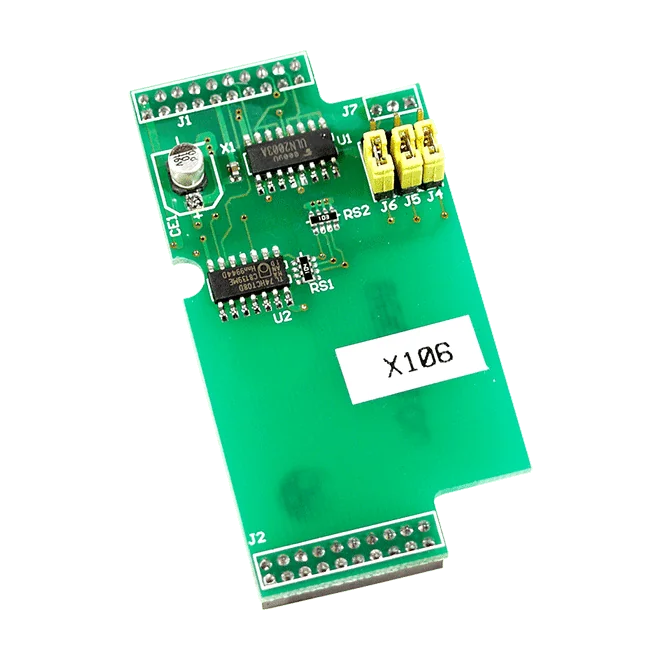

X106 est une carte X-board qui ajoute des E/S TOR à l'µPAC I-7188XC. Elle offre trois voies d'entrée TOR non isolées et deux voies de sortie TOR non isolées, ce qui permet à une seule carte d'assurer à la fois la détection et la commutation sur le contrôleur.Un cavalier permet de choisir si les voies fonctionnent en entrées ou en sorties TOR, ce qui permet de configurer la carte selon l'application. Les entrées TOR acceptent 3,5 ~ 30 VCC pour l'état ON et sont lues à l'état OFF pour 1 VCC max. Les sorties TOR commandent des charges jusqu'à +30 VCC pour 250 mA.Chaque µPAC n'accepte qu'une seule carte X-board ; la X106 convient donc particulièrement aux projets où l'I-7188XC nécessite une extension E/S compacte et basse consommation, de ces dimensions (38 mm x 64 mm, 0,3 W), fonctionnant entre -25 ~ +75 °C.Trois entrées TOR non isolées avec un niveau ON de 3,5 ~ 30 VCCDeux sorties TOR non isolées, charge jusqu'à +30 VCC et 250 mACavalier pour choisir la fonction entrée ou sortie TORConçue pour l'µPAC I-7188XC ; une carte X-board par µPACTempérature de fonctionnement -25 ~ +75 °C, stockage -40 ~ +80 °CApplicationsAjout de points d'entrées et de sorties TOR à un µPAC I-7188XC

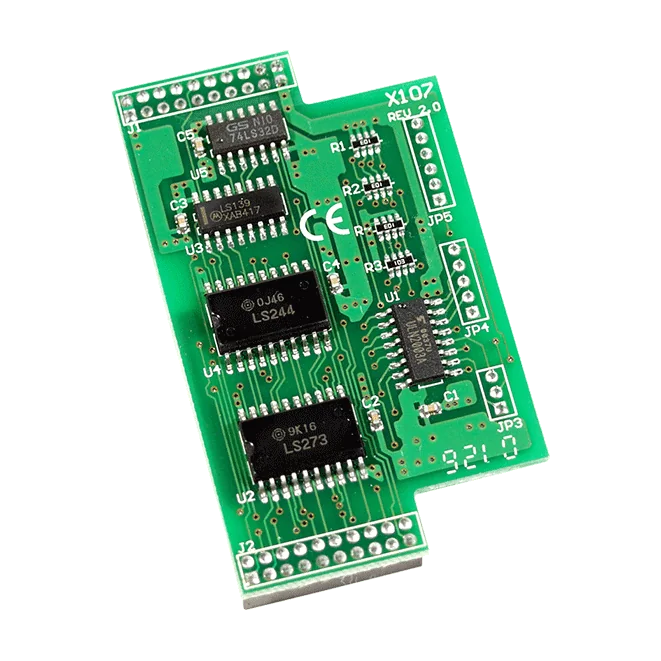

X107 CR ajoute six entrées numériques et sept sorties numériques aux contrôleurs compatibles des séries I-7188 et uPAC-7186EX au moyen d'une X-board enfichable. Il convient aux projets nécessitant des signaux discrets supplémentaires sans modifier le contrôleur lui-même.Les entrées numériques acceptent un niveau ON de 3,5 ~ 30 VDC et un niveau OFF de 1 VDC max. Les sept sorties sont à collecteur ouvert, de type TTL, avec une tension de charge pouvant atteindre +30 VDC et un courant de charge de 100 mA par canal. Les côtés entrée et sortie sont non isolés.Chaque µPAC n'accepte qu'une seule X-board ; prévoyez donc l'affectation des emplacements lors de la définition d'un système. Le module consomme 0,3 W et mesure 38 mm x 64 mm, avec une plage de fonctionnement de -25 ~ +75 °C.ApplicationsAjout d'entrées et de sorties discrètes aux contrôleurs compatibles de la série I-7188Extension des E/S numériques sur les contrôleurs de la série uPAC-7186EX

La X109 ajoute sept sorties relais PhotoMos aux contrôleurs compatibles des séries I-7188 et uPAC-7186EX. Chaque canal est un contact de type Form A, ce qui permet aux ingénieurs de commuter directement des circuits externes depuis le contrôleur.La commutation PhotoMos offre un fonctionnement rapide et à faible courant de fuite. La source indique un temps de fermeture de 0,23 ms, un temps d'ouverture de 0,04 ms et un courant de fuite de 1 uA, avec une isolation de 1500 VAC. La carte est prévue pour 350 V sous 100 mA et fonctionne entre -25 et +75 °C.Les contrôleurs compatibles sont les séries I-7188XB, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EX. Une seule carte X peut être installée sur chaque µPAC ; il convient donc de planifier l'affectation des emplacements du contrôleur avant de spécifier la X109.ApplicationsCommutation de charges externes depuis les contrôleurs des séries I-7188XB, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EXAjout de sorties relais isolées aux systèmes de commande existants basés sur des PAC

La X110 CR est une X-board à 14 entrées numériques non isolées qui ajoute 14 canaux d'entrée numérique aux contrôleurs compatibles des séries I-7188 et uPAC-7186EX. Chaque canal lit un niveau ON compris entre 3,5 ~ 30 VDC et un niveau OFF de 1 VDC max.Elle est conçue pour les séries I-7188XB, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EX. Une seule X-board peut être installée par uPAC, ce qui convient aux architectures nécessitant une extension compacte d'entrées numériques sur un seul contrôleur.Couvre la plage ON de 3,5 ~ 30 VDC et le niveau OFF de 1 VDC max. pour la lecture directe des signauxPlage de fonctionnement de -25 ~ +75 °C, stockage de -40 ~ +80 °CEncombrement compact de 38 mm x 64 mmApplicationsExtension d'entrées numériques sur les contrôleurs compatibles des séries I-7188 et uPAC-7186EXLecture de signaux d'état ON/OFF dans la plage de 3,5 ~ 30 VDC

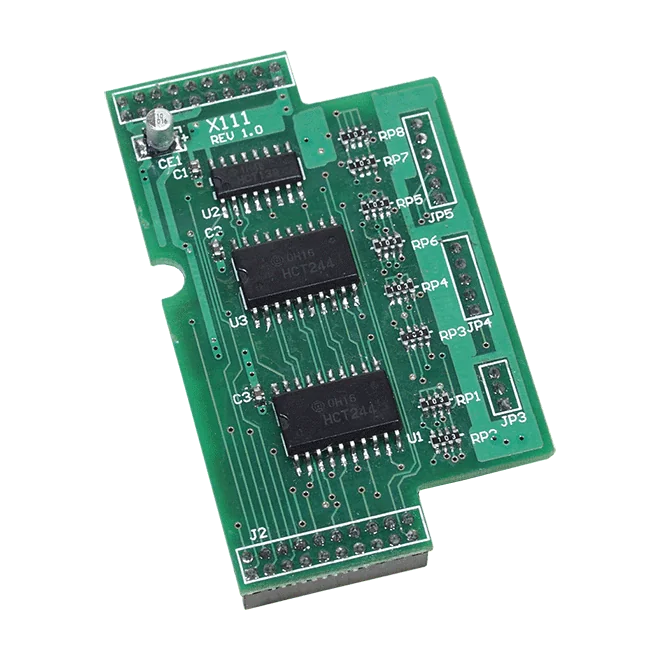

La X111 est une carte X de sortie numérique non isolée à 13 canaux, destinée à étendre la capacité de sorties TOR des contrôleurs compatibles I-7188 et uPAC. Ses sorties TTL à collecteur ouvert conviennent à la commutation de charges externes dans la limite de +30 VDC et 100 mA par canal.La X111 est conçue pour les séries I-7188XB, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EX. Chaque uPAC n'accepte qu'une seule carte X ; la X111 est donc un choix pratique lorsqu'un seul bloc de sorties numériques à 13 canaux est requis sur un contrôleur pris en charge. La carte mesure 38 mm x 64 mm et est prévue pour une température de fonctionnement de -25 ~ +75 °C.13 canaux de sortie numérique sans isolationSorties de type TTL à collecteur ouvertTension de charge jusqu'à +30 VDC et courant de charge de 100 mACompatible avec les contrôleurs des séries I-7188XB, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EXApplicationsExtension des sorties numériques des contrôleurs I-7188 et uPAC compatiblesCommutation de charges externes jusqu'à +30 VDC et 100 mA par canal

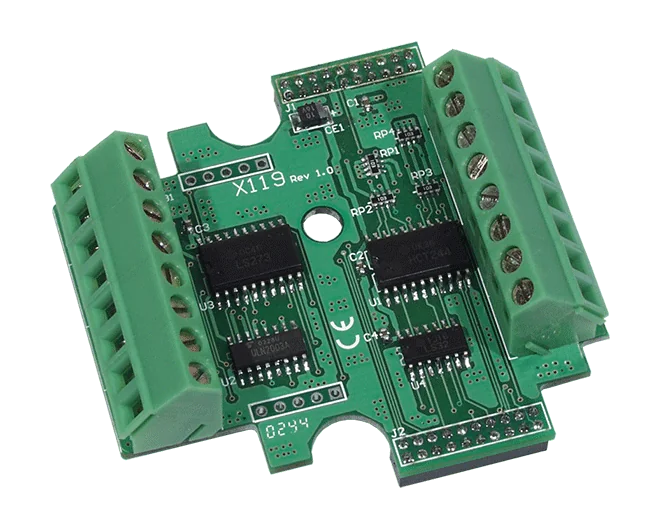

X119 ajoute sept entrées numériques et sept sorties numériques aux contrôleurs PAC compatibles, via une X-board enfichable. Les deux groupes de canaux ne sont pas isolés, ce qui rend la carte adaptée aux ingénieurs qui souhaitent disposer d'E/S TOR simples directement sur le contrôleur.Les entrées numériques acceptent un niveau ON de 3,5 à 30 VDC et sont lues à l'état OFF en dessous de 1 VDC. Chaque sortie numérique peut commuter des charges jusqu'à +30 VDC pour 100 mA. La carte consomme 0,5 W et est livrée sans boîtier, avec des dimensions de 38 mm x 64 mm.Une seule X-board peut être installée sur chaque unité µPAC. Vérifiez le modèle de contrôleur avant la commande, car la X119 est répertoriée pour les contrôleurs des séries I-7188XB, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EX.ApplicationsAjout d'E/S numériques TOR aux contrôleurs uPAC et I-7188 compatiblesCommutation et détection de signaux dans des nœuds d'automatisation compacts basés sur des PAC

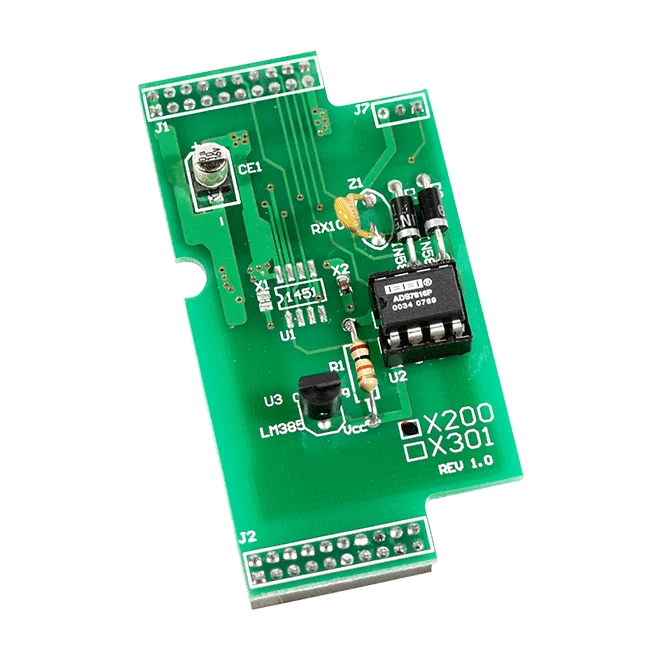

La X200 est une carte X-board d'entrée analogique à une voie destinée au contrôleur I-7188XC. Elle convertit un signal de tension de 0 ~ 2,5 VDC en une mesure sur 12 bits, offrant aux ingénieurs un moyen simple d'ajouter un point de mesure de tension à un système existant basé sur l'I-7188XC.La voie d'entrée n'est pas isolée, avec une impédance d'entrée de 100 kΩ et une protection contre les surtensions de ±5 VDC. La fréquence d'échantillonnage atteint 900 Hz, adaptée à la surveillance de signaux de tension évoluant lentement sur une seule voie.La carte mesure 38 mm x 64 mm et fonctionne entre -25 ~ +75 °C, avec un stockage jusqu'à -40 ~ +80 °C et une tolérance à l'humidité de 5 ~ 90 % sans condensation. Une seule carte X-board peut être installée sur chaque µPAC ; planifiez donc l'affectation des emplacements en conséquence.ApplicationsMesure de tension sur une voie pour les contrôleurs basés sur l'I-7188XC

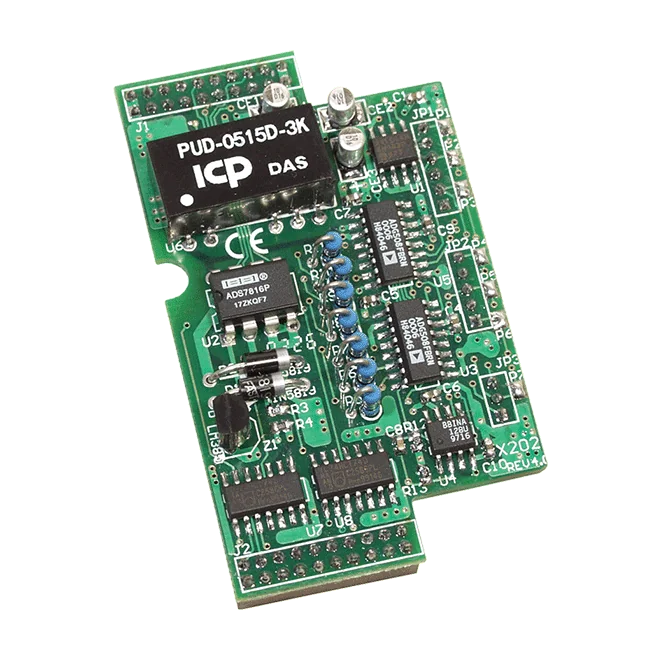

Le X202 est une X-Board à 7 entrées analogiques qui ajoute l'acquisition de signaux en courant aux contrôleurs des séries I-7188 et uPAC-7186EX compatibles. Chaque canal convertit une entrée 0 ~ 20 mA avec une résolution de 12 bits, à une fréquence d'échantillonnage maximale de 1 kHz.Les hôtes compatibles comprennent les séries I-7188XB, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EX. Une seule X-Board peut être installée sur chaque µPAC ; le X202 convient donc aux projets nécessitant sept entrées de courant supplémentaires sur un même contrôleur.Points clés pour la sélection :Entrées non isolées, avec une protection de tension de mode commun de ±15 VDCImpédance d'entrée de 125 Ohm par canalEncombrement compact de 38 mm x 64 mmApplicationsAcquisition de signaux analogiques en boucle de courant sur les contrôleurs I-7188 et uPAC-7186EX compatiblesAjout de canaux d'entrée analogique à un µPAC compatible

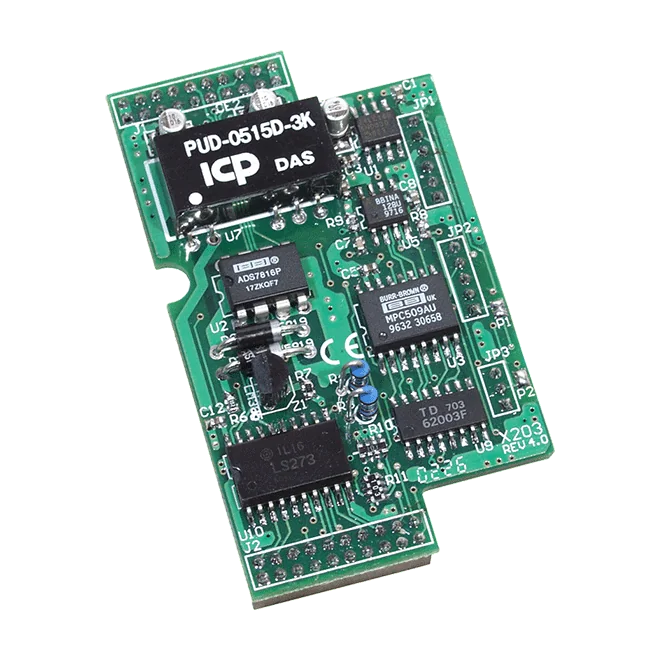

La X203 est une carte X-Board qui étend les contrôleurs µPAC compatibles avec des voies d'entrée analogique, d'entrée numérique et de sortie numérique sur une seule carte. Elle combine deux entrées de courant différentielles 12 bits (0 ~ 20 mA), deux entrées numériques et six sorties numériques, le tout sans isolation.Les entrées analogiques échantillonnent jusqu'à 1 KHz max. et présentent une impédance d'entrée de 125 Ohm, ce qui rend la carte adaptée à la lecture de signaux en boucle de courant. Les entrées numériques sont à contact sec de type sink, et les six sorties numériques sont des drivers NPN à collecteur ouvert, supportant jusqu'à +30 VDC et 100 mA par voie.Chaque µPAC n'accepte qu'une seule carte X-Board. La X203 est destinée aux séries I-7188XB, I-7188XG, I-7188EX, I-7188EG et uPAC-7186EX, et est livrée avec les certifications CE, UKCA, FCC, RoHS et WEEE. La température de fonctionnement est de -25 ~ +75 °C.ApplicationsLecture de signaux de capteurs en boucle de courant 0 ~ 20 mA sur un contrôleur µPACSurveillance de l'état d'interrupteurs et de contacts secs avec des entrées numériques à contact humideCommutation de charges de type NPN via des sorties numériques à collecteur ouvert

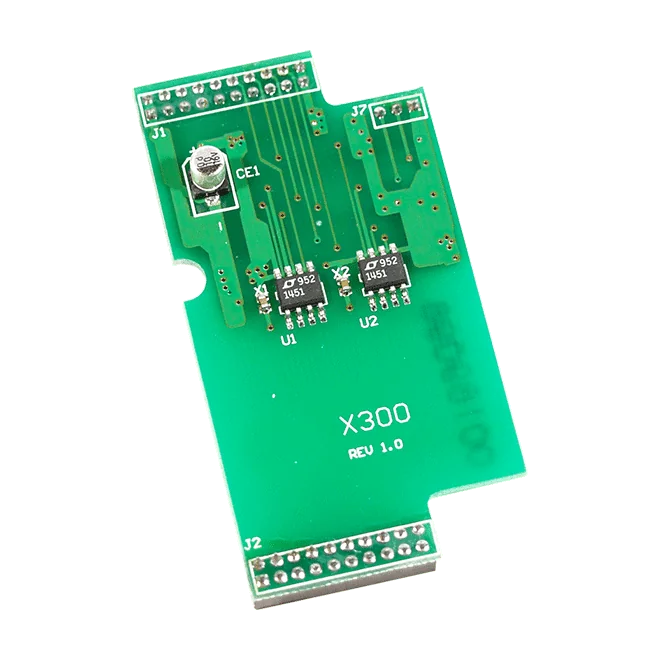

La X300 ajoute deux sorties de tension analogique à un contrôleur compatible grâce à une carte X enfichable. Chaque voie utilise un étage D/A 12 bits avec une plage de sortie de 0 ~ 4,095 VDC, adaptée aux signaux de commande nécessitant une plage de tension simple et connue.La X300 est spécifiquement répertoriée pour le I-7188XC. La série plus large de cartes X couvre les I-7188XA, I-7188XB, I-7188XG, I-7188EG, I-7188EX et plusieurs variantes uPAC-7186EX, il convient donc de vérifier le modèle hôte avant commande. Une seule carte X peut être installée sur chaque µPAC.Sorties non isolées avec une capacité de sortie en tension de 5 mA selon les données sourceEncombrement compact de la carte : 38 mm x 64 mmPlage de fonctionnement -25 ~ +75 °C, stockage -40 ~ +80 °CApplicationsFourniture de sorties de commande analogiques 0 ~ 4,095 V sur un contrôleur I-7188XC

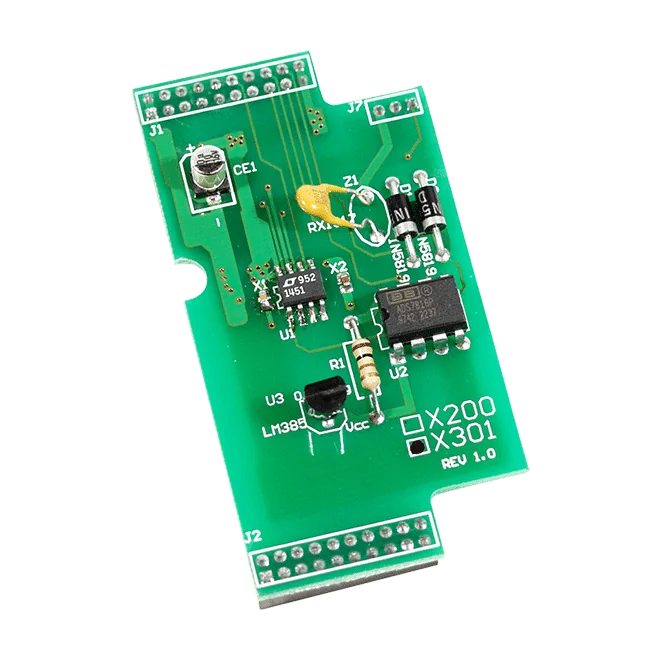

La X301 ajoute une entrée analogique en tension et une sortie analogique en tension à l'I-7188XC. Les deux voies sont sur 12 bits et non isolées, ce qui rend la X301 adaptée aux projets qui nécessitent de lire un signal basse tension et de piloter une tension de commande depuis la même carte contrôleur.L'entrée accepte 0 ~ 2,5 VCC et échantillonne jusqu'à 200 kHz, avec une impédance d'entrée de 1 kOhm et une protection contre les surtensions jusqu'à +30 VCC. La sortie couvre 0 ~ 4,095 V et peut fournir jusqu'à 20 mA.La X301 est conçue pour l'I-7188XC. La gamme plus large des X-boards couvre également d'autres contrôleurs I-7188 et uPAC-7186, mais la X301 elle-même est spécifiée pour l'I-7188XC. Vérifiez la référence de commande et le modèle de contrôleur avant l'installation.ApplicationsAcquisition de tensions analogiques sur les systèmes I-7188XCSortie de tension analogique pour la commande des systèmes I-7188XC
