Cartes XV

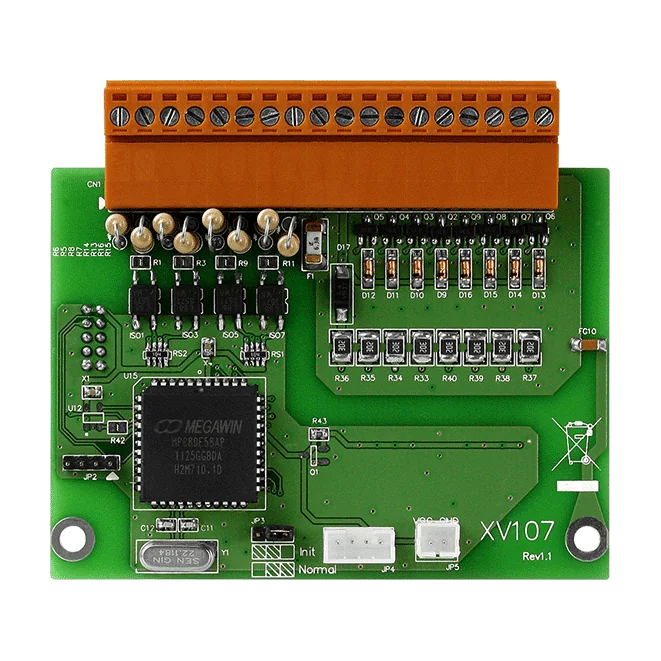

XV107 CR est une carte d'extension à 8 entrées et 8 sorties numériques pour les applications d'E/S sur automates PAC. Chaque voie est isolée par optocoupleur. Les entrées sont de type source pour contacts secs, tandis que les sorties sont des drivers NPN de type sink qui commutent des charges de 3,5 à 50 VDC jusqu'à 700 mA par voie.Les huit voies d'entrée peuvent toutes être configurées en compteurs 32 bits, ce qui convient au comptage d'impulsions et d'événements. Les valeurs de sortie à la mise sous tension sont programmables, ce qui permet de placer les sorties dans un état défini au démarrage. Les sorties sont protégées contre les surcharges et les courts-circuits, et les entrées supportent jusqu'à 70 VDC.La carte communique par un port RS-232 unique en Modbus/RTU à 115200 bps, 8 bits de données, sans parité et 1 bit d'arrêt. La XV107A offre les mêmes caractéristiques avec les types d'entrée et de sortie inversés. Choisissez donc la XV107 CR lorsque des entrées de type source et des sorties de type sink sont requises.ApplicationsComptage d'impulsions et d'événements sur entrées à contacts secsCommutation de charges DC de 3,5 à 50 VDC avec sorties de type sinkExtension des E/S numériques sur systèmes d'E/S PAC

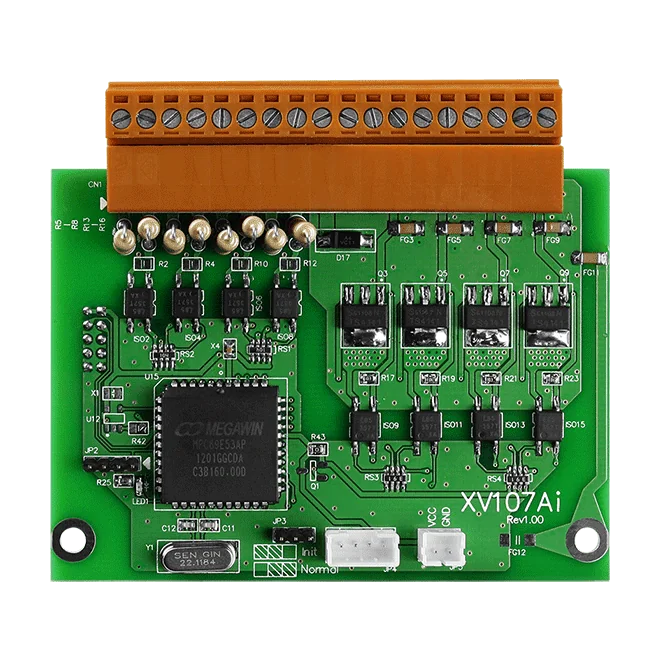

La XV107A CR est une carte d'extension E/S numériques isolée à 8 voies. Ses huit entrées sont des voies à contact humide de type sink, et ses huit sorties sont des voies PNP de type source, prévues pour une charge de 10 ~ 40 VDC. Elle convient aux ingénieurs qui doivent ajouter des signaux TOR de terrain et des sorties commutées à un empilement d'E/S d'automate PAC, avec une isolation intra-module de 3750 VDC entre les voies et le reste de la carte.Chaque voie d'entrée peut fonctionner comme compteur 32 bits, avec un comptage maximal de 0 ~ 4 294 967 285 et une fréquence de 50 Hz. Les valeurs de mise sous tension des sorties sont programmables, ce qui permet de placer chaque sortie dans un état défini au démarrage du module. Les sorties intègrent une protection contre les surcharges et les courts-circuits, et les entrées supportent une surtension de 70 VDC.La carte communique via un port RS-232 unique en Modbus/RTU à 115200 bit/s, format de données N, 8, 1. Elle est alimentée par le bornier en 5 VDC, consomme 0,45 W au maximum et est spécifiée pour un fonctionnement de -25 ~ +75 °C.

XV110 CR ajoute 16 entrées numériques isolées à un système et accepte à la fois des signaux de contact sec et humide. Les contacts secs peuvent être raccordés sur une distance effective allant jusqu'à 500 m, ce qui convient à la détection de commutateurs et de relais sur de grandes zones d'installation.Chaque canal peut être câblé en type sink ou source, et chaque canal peut fonctionner comme compteur 32 bits. L'isolation par optocoupleur sur tous les canaux, l'isolation intra-module de 3750 VDC, la protection ESD de 4 kV et la protection contre les surtensions de 70 VDC sur les entrées aident la carte à résister aux environnements industriels électriquement bruyants.Adaptée au comptage d'impulsions et d'événements, avec une fréquence de 50 Hz et une largeur d'impulsion minimale de 10 msCommunication via un port RS-232 unique en Modbus/RTU à 115200 bps, N, 8, 1Consommation maximale de 0,25 W, alimentée en 5 VDC depuis le bornierApplicationsExtension d'entrées numériques pour systèmes d'E/S de PACComptage d'impulsions et d'événementsDétection de contacts secs et humides de commutateurs en environnement industriel

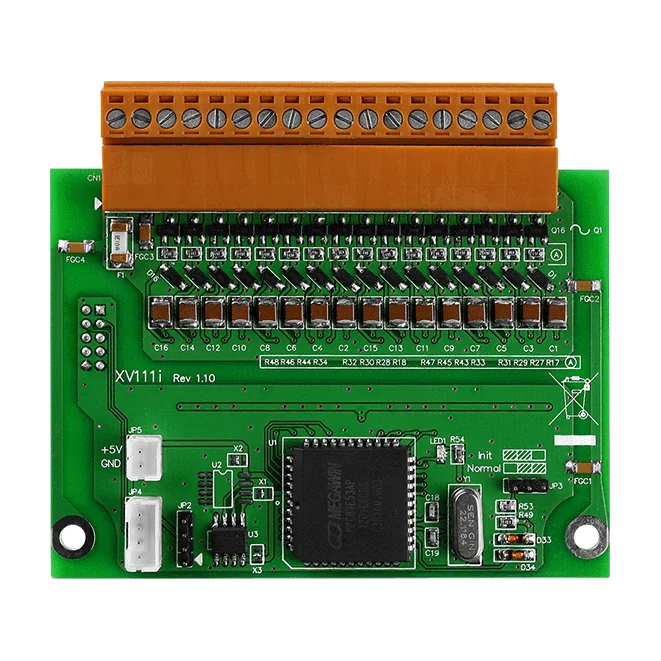

XV111 CR est une carte d'extension de sorties numériques 16 voies pour systèmes d'E/S de PAC. Chaque voie est isolée par photocoupleur et commute des charges de type sink (NPN) alimentées entre 3,5 et 50 VDC, avec jusqu'à 600 mA par voie.Les sorties sont protégées contre les surtensions (60 VDC) et les surcharges, et chaque voie est protégée contre les courts-circuits, ce qui aide la carte à résister aux défauts de câblage sur site. Les états des sorties à la mise sous tension sont programmables, ce qui permet de les placer dans un état défini au démarrage du système.La carte communique via un port RS-232 unique en Modbus/RTU à 115200 bps, N, 8, 1. Elle consomme 0,2 W au maximum sur une alimentation 5 VDC par bornier, avec une isolation interne au module de 3750 VDC et une protection ESD de ±4 kV au contact et ±8 kV dans l'air. Le XV111A offre les mêmes caractéristiques avec le type de sortie inversé.ApplicationsExtension de sorties numériques pour systèmes d'E/S de PAC ICP DASCommutation de charges DC de type sink de 3,5 à 50 VDC

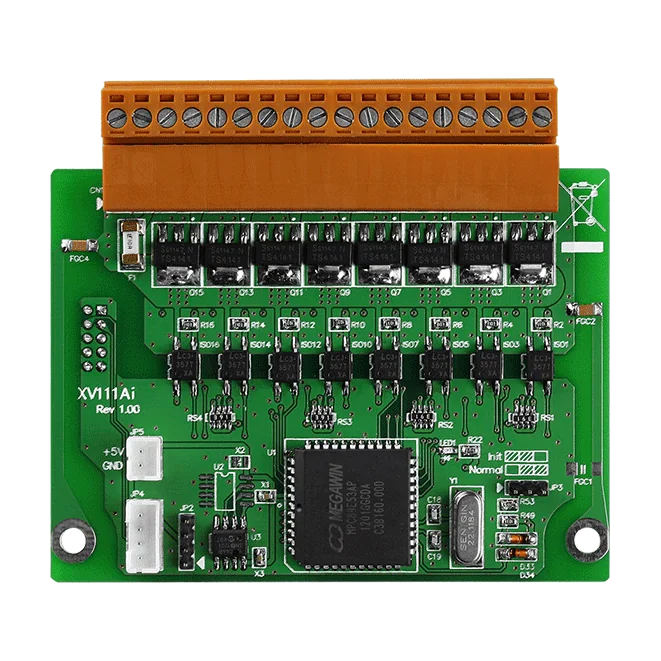

La XV111A CR est une carte d'extension de sorties numériques à 16 voies, à sorties de type source (PNP). Chaque voie est isolée par photocoupleur et prévue pour une tension de charge de 10 ~ 40 VDC et un courant de charge de 600 mA par voie, ce qui convient aux ingénieurs souhaitant ajouter des sorties DC commutées à un système d'E/S d'automate PAC.Chaque sortie est protégée contre les surtensions à 47 VDC, ainsi que contre les surcharges et les courts-circuits. Les valeurs de sortie à la mise sous tension sont programmables, ce qui permet de placer la carte dans un état défini à sa mise sous tension. La carte assure également une protection ESD par contact de 4 kV sur chaque borne et une isolation intermodule de 3750 VDC.La configuration et l'état sont gérés via un unique port RS-232 fonctionnant en Modbus/RTU à 115200 bit/s, format de données N, 8, 1. La carte est alimentée en 5 VDC par le bornier, consomme 0,8 W au maximum et mesure 59 mm x 82 mm x 13 mm. Elle est spécifiée pour un fonctionnement de -25 ~ +75 °C.ApplicationsExtension de sorties numériques pour systèmes d'E/S PACCommutation de charges PNP 10 ~ 40 VDC

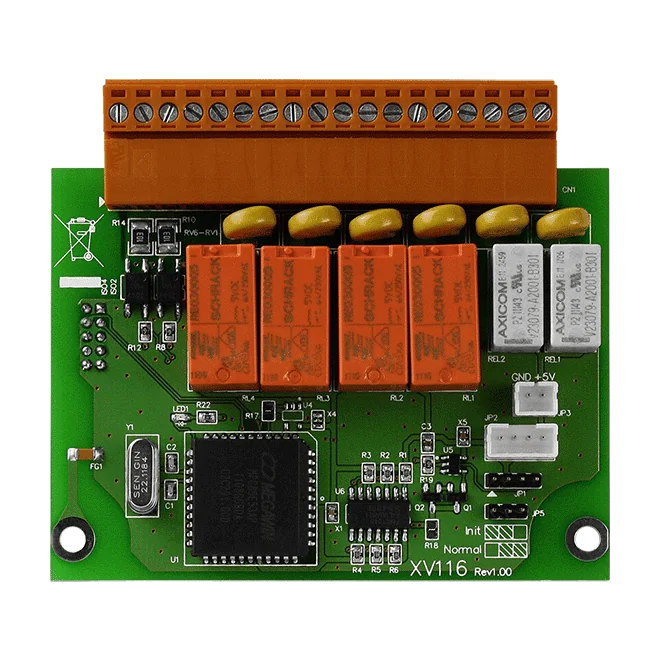

La XV116 CR est une carte d'extension compacte qui combine cinq entrées numériques et six sorties relais Form A. Chaque entrée peut être câblée en type sink ou source, ce qui la rend compatible avec les capteurs et actionneurs NPN comme PNP sans variante de carte différente.Chaque entrée numérique peut également fonctionner en compteur 32 bits, ce qui rend la carte utile pour le comptage d'impulsions et d'événements. Les sorties peuvent être configurées pour adopter des états définis à la mise sous tension. Deux relais sont prévus pour la commutation de signaux et quatre pour la commutation de puissance, offrant ainsi plusieurs calibres de contacts sur une seule carte.Pour les installations sensibles aux perturbations, la carte assure une isolation intramodule de 3750 VDC et une protection ESD de ±4 kV au niveau du contact sur chaque borne, avec une protection contre les surtensions de 70 VDC sur les entrées numériques. Elle communique via un port RS-232 en Modbus/RTU à 115200 bps et est alimentée par un bornier 5 VDC, jusqu'à 1,2 W.ApplicationsEnvironnements industriels où l'immunité au bruit des E/S numériques est importanteComptage d'impulsions et d'événements à partir d'entrées à contact humideCommutation de charges de signal et de puissance via les sorties relais

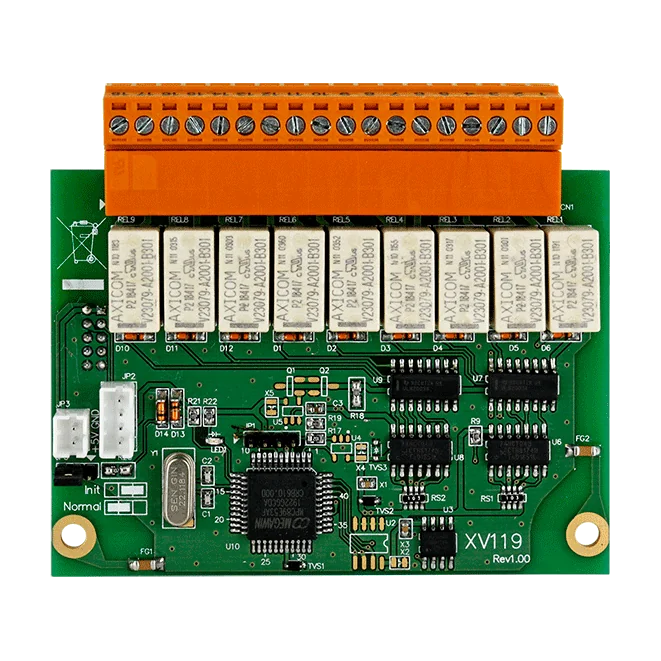

XV119 CR est un module de sortie relais de signal à 9 voies de la gamme d'E/S pour automates XV-board, adapté à la commutation de sorties numériques dans les armoires de commande industrielles. Chacune des neuf voies est un relais de signal de forme A, et le module transmet et reçoit ses paramètres par un port série COM en Modbus/RTU.Les ingénieurs peuvent définir l'état de sortie appliqué à la mise sous tension ainsi que l'état adopté en situation de sécurité, ce qui permet de prédéfinir le comportement lors du démarrage ou de la gestion des défauts. La protection contre les décharges électrostatiques de ±4 kV au contact et de ±8 kV dans l'air, associée à une isolation interne au module de 3750 VDC, est conçue pour améliorer l'immunité aux perturbations dans les environnements électriquement exigeants.Les principales caractéristiques électriques comprennent un pouvoir de coupure de 2 A sous 30 VDC, des temps de fermeture et d'ouverture typiques de 3 ms et 4 ms, et une consommation maximale de 1,2 W sur l'alimentation 5 VDC du bornier. Le module fonctionne entre -25 et +75 °C.ApplicationsArmoires de commande industrielles nécessitant la commutation par relais de sorties numériquesEnvironnements industriels perturbés où une immunité au bruit renforcée est requise

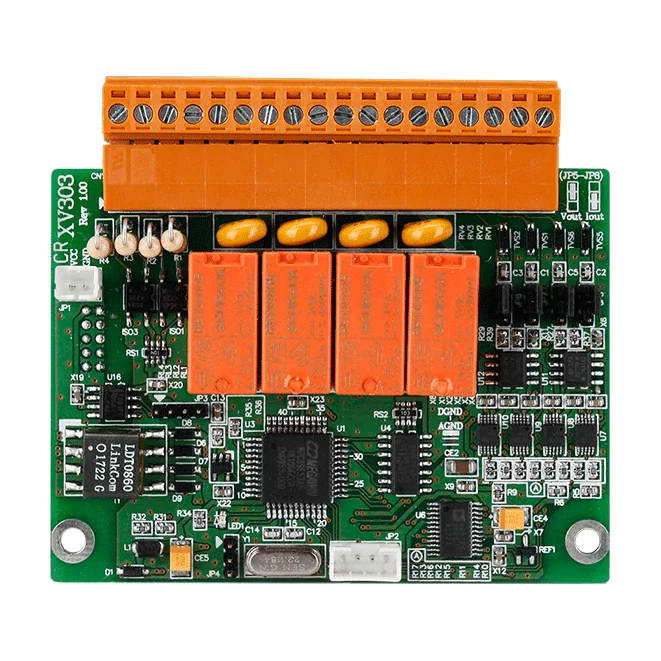

XV303 CR est une carte d'extension multifonction qui réunit sur un seul module quatre voies de sortie analogique, quatre entrées numériques à contact humide et quatre sorties relais de puissance de type Form A. Elle convient aux ingénieurs qui ont besoin de signaux de commande analogiques et de commutation par relais, ainsi que de détection numérique, dans une configuration compacte d'E/S pour automate programmable industriel (API).Chaque voie de sortie analogique peut être configurée individuellement, la sortie en tension ou en courant étant sélectionnée par cavalier. La détection de rupture de fil est disponible pour la sortie en courant, et des valeurs de mise sous tension peuvent être définies pour les sorties analogiques comme pour les sorties relais, afin que le système démarre dans un état défini. Les entrées numériques supportent une surtension jusqu'à 70 VDC.Les fonctions de protection comprennent une isolation interne au module de 2000 VDC et une protection ESD de ±4 kV au niveau du contact de chaque borne, ce qui garantit un fonctionnement fiable dans les environnements industriels électriquement bruyants. La carte se configure via un port RS-232 unique fonctionnant en Modbus/RTU à 115200 bps et est alimentée par un bornier 5 VDC.ApplicationsExtension de systèmes d'E/S d'APIArmoires de commande industrielles nécessitant une sortie analogique et une commutation par relais

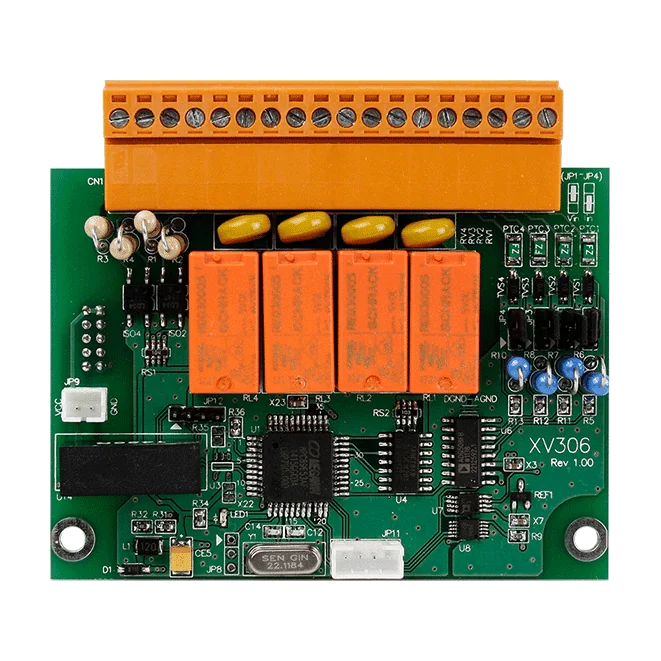

La XV306 CR est une carte d'extension multifonction qui regroupe quatre voies d'entrée analogique, quatre voies d'entrée numérique à contact humide et quatre sorties relais de puissance Form A sur une seule carte. Elle convient aux ingénieurs qui ont besoin d'E/S mixtes, analogiques, numériques et de commutation, en complément d'un automate PAC, sans ajouter de modules distincts.Chaque entrée analogique peut être configurée individuellement sur une gamme de plages de tension et de courant, de ±1 V à ±10 V et ±20 mA, jusqu'à 0 ~ 20 mA et 4 ~ 20 mA. Le choix entre sortie en tension ou en courant se fait par cavalier. Les entrées numériques peuvent également servir de compteurs 32 bits, et les sorties relais prennent en charge des valeurs de mise sous tension configurables.Pour les installations sensibles au bruit, la carte assure une isolation intramodule de 2000 VDC et une protection ESD au contact de ±4 kV, avec une protection contre les surtensions de 120 VDC sur les entrées analogiques et de 70 VDC sur les entrées numériques. Un port RS-232 fonctionnant en Modbus/RTU à 115200 bps, avec un format de données N, 8, 1, est inclus pour la communication avec l'hôte.ApplicationsExtension des E/S d'un automate PAC avec des voies analogiques, numériques et relaisComptage d'impulsions et surveillance de signaux à contact humide avec des compteurs 32 bitsCommutation de charges via des relais de puissance Form A de 6 AEnvironnements industriels où l'immunité au bruit est importante

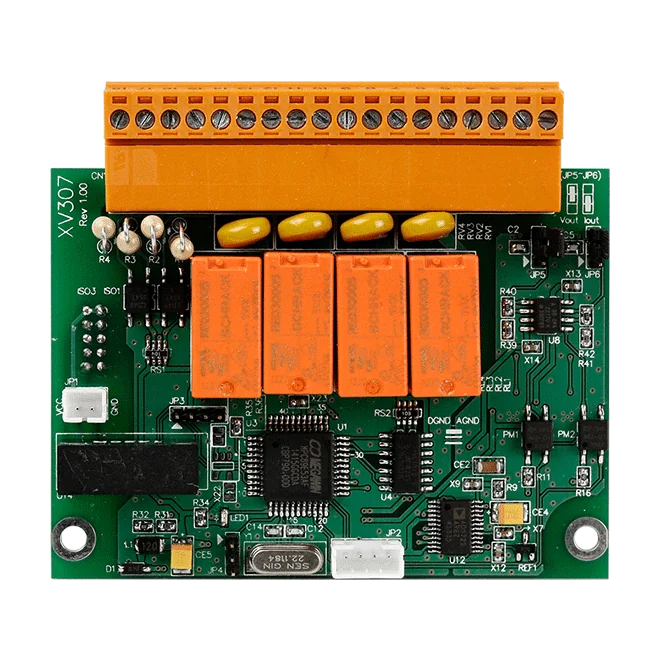

La XV307 CR est une carte d'extension multifonction pour les systèmes d'E/S des automates PAC. Elle regroupe sur une seule carte deux sorties analogiques, quatre entrées numériques à contact humide et quatre sorties relais de puissance de type Form A, ce qui permet d'étendre les E/S d'un contrôleur sans ajouter un module distinct pour chaque fonction.Chaque voie de sortie analogique peut être configurée individuellement. Le mode tension ou courant est sélectionné par cavalier, avec une résolution de 12 bits sur les plages 0 V à +5 V, ±5 V, 0 V à +10 V, ±10 V, 0 mA à +20 mA et +4 mA à +20 mA. La détection de fil ouvert est disponible pour la sortie en courant, et des valeurs de mise sous tension peuvent être définies pour les sorties analogiques comme numériques.Les entrées numériques sont compatibles sink/source et intègrent une protection contre les surtensions jusqu'à 70 VDC. Les sorties relais sont évaluées à 6 A sous 35 VDC ou 240 VAC. La communication passe par un port RS-232 fonctionnant en Modbus RTU à 115200 bit/s. La carte offre une isolation intermodule de 2000 VDC et une protection ESD de ±4 kV sur les contacts, et fonctionne de -25 à +75 °C.ApplicationsSortie de signaux de commande analogiques en environnement industrielAcquisition d'entrées numériques à contact humideCommutation de charges jusqu'à 6 A via les sorties relais de puissanceExtension des systèmes d'E/S des automates PAC

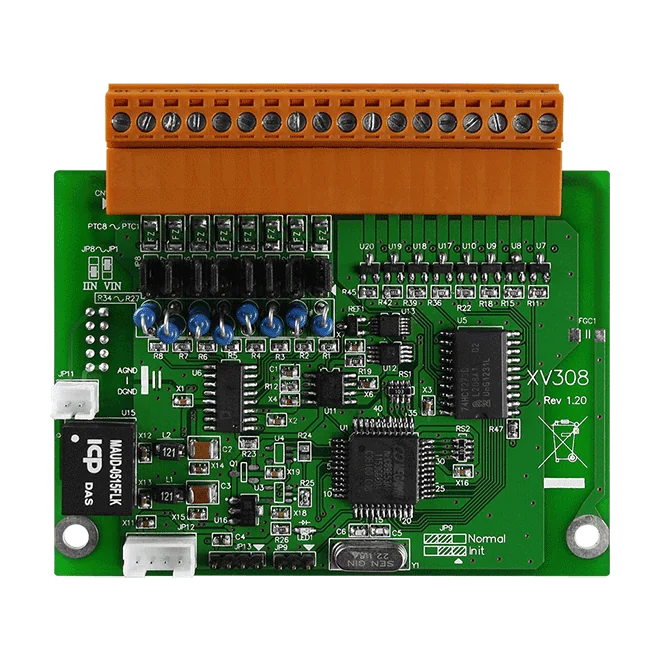

XV308 CR est une carte d'extension qui ajoute huit entrées analogiques isolées et huit voies d'E/S numériques universelles à un système. Les entrées analogiques sont asymétriques (single-ended) et couvrent ±1 V, ±2,5 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA et 4 ~ 20 mA, sélectionnables par cavalier. Chaque voie peut être configurée individuellement.Les voies numériques sont affectées en entrée ou en sortie par le câblage. Les entrées acceptent les contacts secs ou humides et peuvent être utilisées en compteurs 32 bits. Les sorties sont de type sink, avec protection contre les surcharges et les courts-circuits, et chaque voie peut recevoir une valeur programmable à la mise sous tension. Une détection de fil ouvert est prévue pour les entrées 4 ~ 20 mA.La configuration et l'échange de données s'effectuent sur un port RS-232 unique à 115200 bps en Modbus/RTU. La carte fonctionne avec une alimentation 5 VDC par bornier, consomme 0,8 W au maximum et est prévue pour un fonctionnement de -25 ~ +75 °C.ApplicationsExtension d'E/S pour systèmes à base d'automates PACAcquisition de signaux de capteurs analogiques, y compris les boucles 4 ~ 20 mADétection de contacts numériques et comptage d'événements ou d'impulsionsCommutation de charges de type sink de 3,5 à 50 VDC jusqu'à 700 mA

XV310 CR ajoute des entrées et sorties analogiques et numériques mixtes à un système PAC à partir d'une seule carte d'extension. Chacune des quatre entrées analogiques peut être configurée sur sa propre plage, de ±1 V à ±10 V, ±20 mA, 0 ~ 20 mA ou 4 ~ 20 mA, avec une résolution de 16 bits. Les deux sorties analogiques offrent une résolution de 12 bits en ±5 V, ±10 V, 0 ~ 20 mA ou 4 ~ 20 mA. Le fonctionnement en tension ou en courant se sélectionne par cavalier.Les quatre entrées numériques sont de type contact sec et peuvent également être utilisées comme compteurs 32 bits. Les quatre sorties numériques sont de type source PNP, prévues pour +10 à +40 VCC à 650 mA par voie, avec protection contre les surcharges et les courts-circuits. Les valeurs des sorties à la mise sous tension sont programmables, ce qui permet de les placer dans un état défini au démarrage.Les fonctions de protection comprennent une protection contre les surtensions de 120 VCC sur les entrées analogiques et de 60 VCC sur les entrées numériques, ainsi qu'une isolation interne au module de 2000 VCC. La carte communique via un port RS-232 à 115200 bps en Modbus/RTU et est prévue pour un fonctionnement de -25 ~ +75 °C.ApplicationsExtension d'E/S analogiques et numériques mixtes pour systèmes PACInterfaçage de capteurs et d'actionneurs à l'aide d'entrées à contact sec et de sorties PNPComptage d'impulsions ou d'événements sur les voies d'entrée numériques

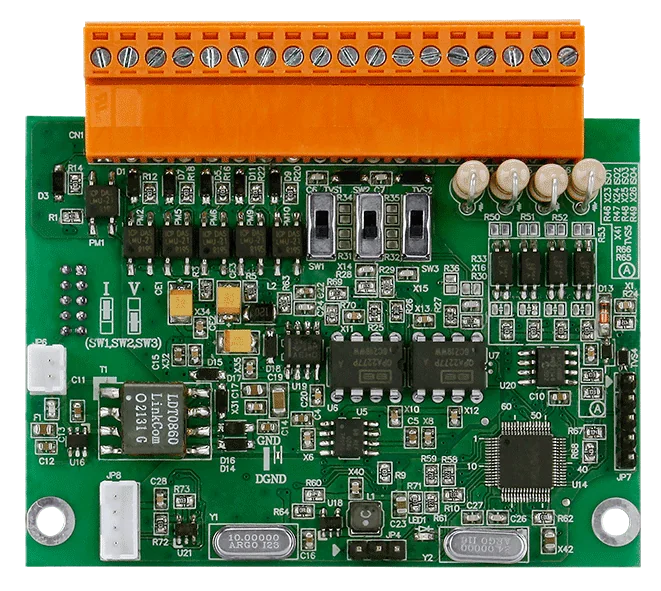

Le XV315 CR est un module d'extension multifonction XV-board qui regroupe en une seule unité trois entrées de température RTD, trois sorties analogiques et quatre entrées numériques. Chaque voie RTD peut être configurée individuellement, ce qui permet de mélanger différents types de capteurs sur un même module.Conçu pour les longues liaisons vers les capteurs, le module compense la résistance des conducteurs sur les connexions RTD à 3 fils, afin que les mesures restent précises quelle que soit la longueur des câbles. La détection de fil ouvert sur les entrées RTD permet d'identifier rapidement une connexion capteur défectueuse.Les sorties analogiques peuvent être réglées sur 0 ~ +10 VDC, 0 ~ +20 mA ou +4 ~ +20 mA, et les entrées numériques acceptent un câblage en logique sink ou source, pouvant fonctionner en compteurs 32 bits. L'isolation par optocoupleurs, l'isolation interne au module de 2000 VDC et la protection ESD de 4 kV assurent un fonctionnement fiable dans les environnements industriels perturbés électriquement. La communication s'effectue via RS-232 en Modbus/RTU.ApplicationsAutomatisation de bâtimentsAutomatisation de machinesDiagnostic à distanceAutomatisation d'usineMaintenance à distanceÉquipements de test

La XV386 CR est une carte d'extension compacte qui réunit sur un même module quatre voies d'entrée analogique, quatre entrées numériques à contact humide et quatre sorties relais de puissance à contact Forme A. Elle convient aux ingénieurs qui ont besoin d'E/S analogiques, numériques et de commutation mixtes sur un seul module d'E/S XV-board pour automate programmable, sans ajouter d'appareils séparés.Chaque voie analogique peut être configurée individuellement. La voie 0 prend en charge ±15 V et ±30 V, tandis que les voies 1 à 3 offrent ±1 V, ±2,5 V, ±5 V, ±10 V, ±20 mA, 0 à 20 mA et 4 à 20 mA, sélectionnés par cavalier. Les entrées numériques sont de type Sink/Source et peuvent également fonctionner en compteurs 32 bits, et les relais sont calibrés pour 6 A sous 35 VDC ou 240 VAC.Pour les environnements industriels perturbés, la carte assure une isolation intra-module de 2000 VDC et une protection ESD de contact de ±4 kV sur chaque borne. Elle communique via un port RS-232 à 115200 bps en Modbus/RTU, est alimentée en 5 VDC par le bornier, et fonctionne entre -25 et +75 ℃.ApplicationsExtension d'E/S d'automatisation industrielle pour systèmes XV-board PACAcquisition mixte de capteurs analogiques et de signaux numériquesComptage d'impulsions et d'événements avec compteurs 32 bitsCommutation de charges avec sorties relais de puissance 6 A

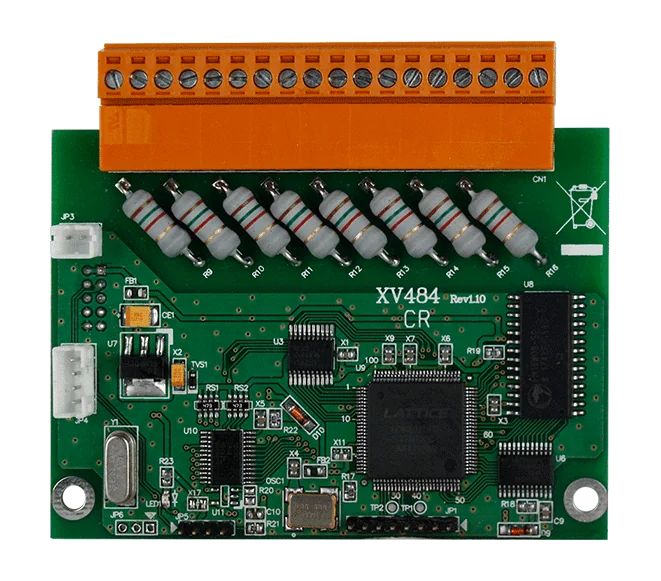

XV484 CR est une carte d'extension d'entrées de comptage haute vitesse, de fréquence et d'encodeur sur 32 bits, issue de la gamme XV-board. Elle accepte jusqu'à huit voies de comptage progressif ou de fréquence, ou quatre voies d'encodeur, ce qui permet à une seule carte de couvrir un ensemble mixte de tâches de comptage d'impulsions et de mesure de vitesse.Chaque voie se configure indépendamment. Certaines voies peuvent fonctionner en compteurs progressifs tandis que d'autres mesurent la fréquence ou agissent comme entrées progressives/régressives ou d'encodeur sur la même carte. Un filtre numérique programmable rejette le bruit en ignorant les impulsions dont la largeur à l'état haut ou bas est inférieure à la largeur minimale du filtre. Les valeurs des compteurs peuvent être conservées grâce à une sauvegarde par batterie virtuelle, et des valeurs prédéfinies peuvent être chargées pour chaque entrée de comptage.Comptage progressif/régressif (CW/CCW), direction/impulsion et comptage en quadrature à phases A/B pour le retour d'information des encodeursEntrées de fréquence jusqu'à 1 MHz, avec une précision spécifiée par bande de fréquenceIsolation de 2000 VDC entre les circuits internes du moduleModbus/RTU sur RS-232 à 115200 bps, N, 8, 1ApplicationsComptage d'impulsions et d'événementsMesure de fréquence et de vitesseRetour de position par encodeur rotatifExtension d'automates industriels (PAC) avec entrées de comptage

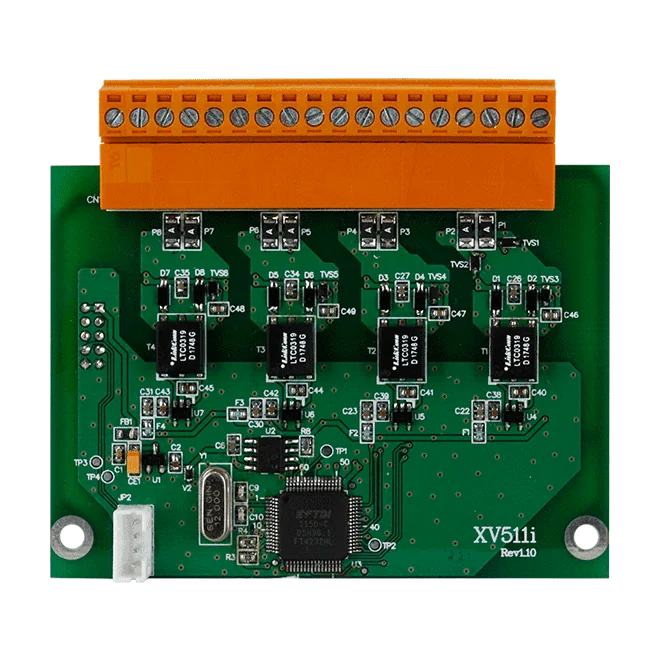

La XV511i CR est une carte d'extension RS-485 à 4 canaux qui ajoute des ports série isolés aux contrôleurs UA-2241M, WP-2241M-CE7 et LP-2241M. Elle est utile lorsqu'un contrôleur nécessite plus de connexions RS-485 que ne le permettent ses interfaces intégrées.Chaque port est isolé électriquement et protégé contre les décharges électrostatiques de 4 kV, ce qui contribue à la robustesse du bus série dans les installations soumises à de fortes perturbations électriques. Les ports fonctionnent jusqu'à 921600 bps, ce qui convient aussi bien aux liaisons série rapides qu'aux équipements de terrain plus lents.La carte consomme 0,74 W et mesure 66 mm x 82 mm x 14 mm (L x P x H). Sa plage de fonctionnement est de -25 ~ +75 °C, avec un stockage entre -30 ~ +80 °C et une humidité de 10 ~ 90 % HR sans condensation. Les certifications CE, UKCA, RoHS et WEEE sont indiquées.ApplicationsAjout de canaux série RS-485 aux contrôleurs UA-2241M, WP-2241M-CE7 et LP-2241MConnexion de plusieurs équipements de terrain RS-485 à un seul contrôleur
