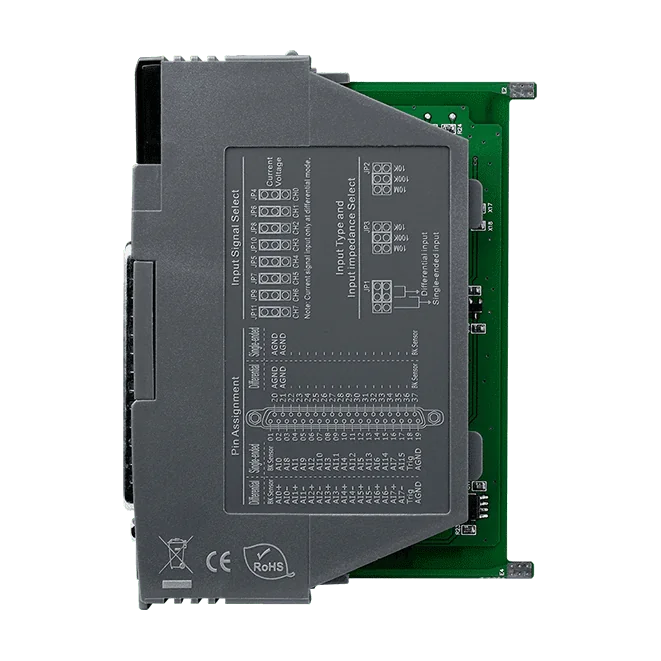

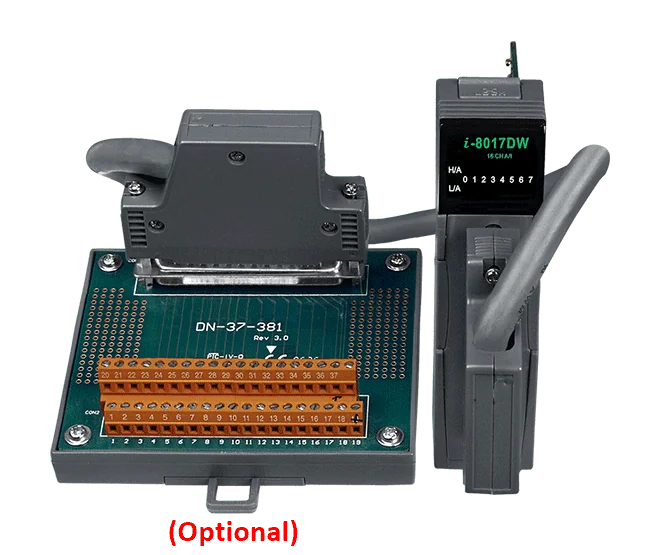

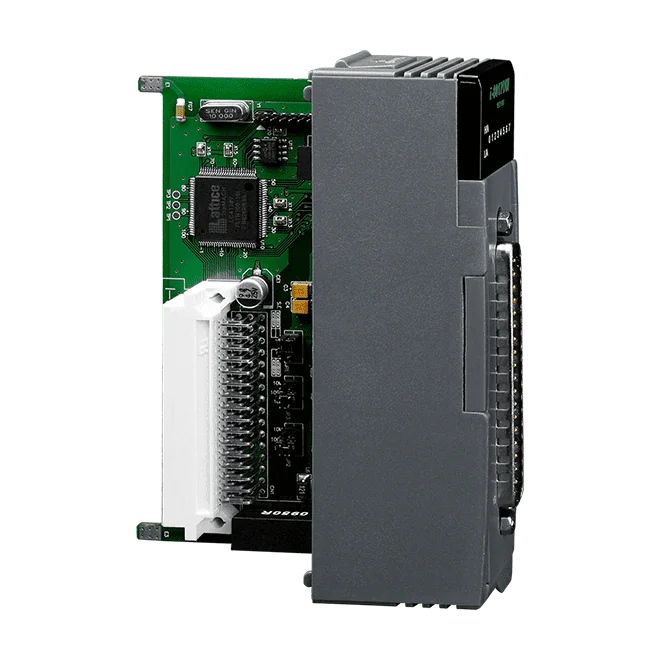

I-8017DW-G Module d'entrées analogiques, 8/16 voies, 14 bits, 100 kHz, connecteur DB37

I-8017HW-G CR est un module d'entrée analogique haute vitesse destiné aux applications d'acquisition de données et de commande où la vitesse d'échantillonnage et la souplesse des voies sont essentielles. Il accepte 8 entrées différentielles ou 16 entrées asymétriques, et chaque voie peut être configurée avec sa propre plage d'entrée, de ±10 VDC jusqu'à ±1,25 VDC, ou ±20 mA lorsqu'une mesure de courant est nécessaire.Le mode d'interrogation mono-voie atteint jusqu'à 90 kS/s, avec une bande passante de 100 kHz et une résolution de 14 bits. L'impédance d'entrée se sélectionne par cavaliers à 20 K, 200 K ou 20 M, ce qui permet d'adapter le module à la source du signal. La mesure de courant nécessite une résistance externe optionnelle de 125 Ω, à installer séparément.Le module assure une isolation interne de 2500 VDC et une protection ESD de ±4 kV sur chaque borne, et dispose d'un bornier à 20 broches. Sa plage de fonctionnement de -25 ~ +75 °C convient aux armoires industrielles.ApplicationsSystèmes d'acquisition de données haute vitesseSurveillance et commande de procédésAnalyse vibratoireGénération de motifs numériques à partir d'un port d'E/S numérique

I-8017HCW-G est un module d'entrées analogiques destiné aux tâches d'acquisition de données nécessitant un grand nombre de voies et un échantillonnage rapide. Il accepte 16 entrées asymétriques ou 8 entrées différentielles, et chaque voie peut être configurée individuellement pour l'une des plages suivantes : ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC ou ±20 mA.Le convertisseur 14 bits échantillonne jusqu'à 90 kS/s en mode scrutation mono-voie, avec une bande passante de 100 kHz. Un cavalier interne sélectionne la résistance de l'entrée courant différentielle, et le module est livré configuré pour la mesure en tension. Le code de commande, variante CR, correspond à la configuration standard de cette version à bornier 20 broches.Chaque voie est isolée avec une isolation intra-module de 2500 VDC et protégée contre les décharges ESD par contact de ±4 kV à chaque borne, ce qui convient aux armoires industrielles perturbées électriquement. Le module est prévu pour une plage de fonctionnement de -25 à +75 °C et consomme 2 W au maximum.ApplicationsSystèmes d'acquisition de données haute vitesseSurveillance et contrôle de procédésAnalyse vibratoireGénération de motifs numériques à partir d'un port d'E/S numérique

Le I-8017H CR est un module d'entrées analogiques différentielles à 8 voies destiné aux ingénieurs qui ont besoin d'une mesure rapide de signaux de tension ou de courant, chaque voie étant configurable individuellement. Chaque voie peut être réglée sur sa propre plage d'entrée, de ±10 VDC jusqu'à ±1,25 VDC, ou sur ±20 mA.Les performances de mesure dépendent du convertisseur 14 bits et du mode d'échantillonnage utilisé. L'interrogation cyclique d'une seule voie atteint 100 kS/s, le mode par interruption sur une seule voie 50 kS/s, et le mode de balayage des 8 voies 16 kS/s. Le déclenchement peut être interne ou externe. L'impédance d'entrée (20 K, 200 K ou 20 M) se sélectionne par cavalier.Les entrées en courant nécessitent une résistance externe optionnelle de 125 Ω, qui doit être installée pour la mesure en source de courant. Le module assure une protection ESD de ±4 kV sur chaque borne et une isolation de 2500 VDC entre les circuits internes du module. Cette variante CR possède un capot bleu et porte les marquages CE, FCC, RoHS et DEEE.ApplicationsSystème d'acquisition de données haute vitesseSurveillance et contrôle de procédésAnalyse vibratoireGénération de motifs numériques à partir d'un port d'E/S numériques

L'I-8017H-G est un module d'entrée analogique différentielle à 8 voies pour les systèmes d'E/S des automates PAC. Chaque voie peut être configurée individuellement sur l'une des plages de tension disponibles ou sur ±20 mA, ce qui est pratique lorsqu'un même module doit traiter différents types de capteurs.L'échantillonnage est disponible selon trois modes : jusqu'à 100 kE/s en mode scrutation monovoie, 50 kE/s en mode interruption monovoie, et 16 kE/s lors du balayage des huit voies. L'impédance d'entrée se sélectionne par cavalier, et le déclenchement peut être interne ou externe.Entrée en courant : la mesure de courant nécessite une résistance externe optionnelle de 125 Ω. Le module est prévu pour une température de fonctionnement de -25 ~ +75 °C et offre une protection ESD de ±4 kV sur chaque borne.ApplicationsAcquisition de données haute vitesseSurveillance et commande de procédésAnalyse vibratoire
