I-8040W-G 32-ch Module d'entrées numériques isolées, humides 10~30 VDC
Module d'entrées numériques isolées à 32 voies à contact humide pour signaux 10~30 VDC, entrée sink ou source sélectionnée par le câblage, connecteur DB37 inclus.
- 32 voies d'entrées numériques isolées par photocoupleur
- Type d'entrée sink ou source sélectionné par les liaisons filaires
- Entrées à contact humide : ON à +10 ~ +30 VDC, OFF à +4 VDC max.
- Isolation intermodule de 3750 VDC et protection ESD par contact de ±4 kV par borne
- Carte fille optionnelle telle que la DN-37-381-A CR facilitant le câblage
- Connecteur femelle DB37 CA-4002F inclus
190,00 € par pièce
| 1-9 pcs | 190,00 € | |
|---|---|---|
| 10-30 pcs | 181,00 € | −5 % |
| 31+ pcs | 171,00 € | −10 % |
Informations sur le produit "I-8040W-G 32-ch Module d'entrées numériques isolées, humides 10~30 VDC"
Le I-8040W-G CR est un module d'entrées numériques à 32 voies de la série haute densité I-8K/I-87K, conçu pour les ingénieurs qui ont besoin de nombreuses entrées à contact humide isolées par photocoupleur dans un seul module. Chaque voie peut être configurée en entrée sink ou source par le câblage, ce qui convient aux montages de capteurs NPN comme PNP.
La protection électrique est intégrée : chaque borne est certifiée pour une décharge électrostatique par contact de ±4 kV, et le module assure une isolation intermodule de 3750 VDC. Les entrées sont à l'état ON pour +10 ~ +30 VDC et à l'état OFF pour +4 VDC maximum, avec une impédance d'entrée de 3 kΩ, 0,5 W. La plage de fonctionnement est de -25 ~ +75 °C.
Ce code de commande comprend le connecteur femelle DB37 CA-4002F. Une carte fille optionnelle, telle que la DN-37-381-A CR, peut être installée pour simplifier le câblage sur site. Le module est certifié CE, UKCA, FCC, RoHS et DEEE.
Applications
- Automatisation des bâtiments
- Automatisation industrielle
- Automatisation des machines
- Maintenance à distance
- Diagnostic à distance
- Équipements de test
| Entrées numériques: | 32 |
|---|---|
| Température de fonctionnement: | -25 ~ +75 °C |
| Type de produit: | Module d'entrées numériques |
| Isolation: | 3750 VDC |
Caractéristiques techniques
| Isolation | |
|---|---|
| Isolation intra-module | 3750 VDC |
| Protection EMS | |
| ESD (CEI 61000-4-2) | ± 4 kV contact pour chaque borne |
| Indicateurs LED | |
| État | 1 x Alimentation et communication 32 x E/S |
| Entrée numérique | |
| Canaux | 32 |
| Type | Contact humide |
| Sink/Source (NPN/PNP) | Sink/Source |
| Niveau de tension ON | +10 à +30 VDC |
| Niveau de tension OFF | +4 VDC max. |
| Impédance d'entrée | 3 kΩ, 0.5W |
| Alimentation | |
| Consommation | 0,65 W max. |
| Mécanique | |
| Dimensions (mm) | 30 x 85 x 114 (W x L x H) |
| Environnement | |
| Température de fonctionnement | -25 ~ +75 °C |
| Température de stockage | -40 ~ +85 °C |
| Humidité | 10 ~ 90 % HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
Téléchargements
Connexion
Accessoires
Câble DB37 mâle vers femelle, 90º, 50 cm.

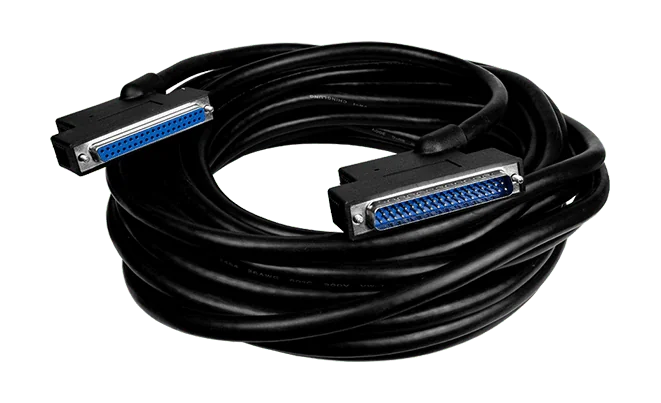

Câble DB37 mâle vers femelle, avec câble moulé, 45º, 10 m.
Câble DB37 mâle vers femelle, avec câble moulé, 45º, 1 m.

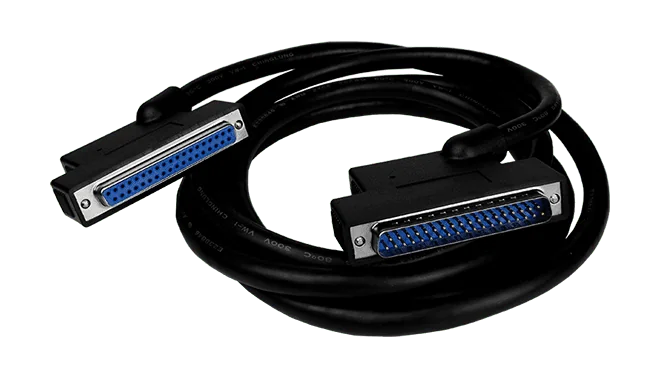

Câble DB37 mâle vers femelle, avec câble moulé, 45º, 2 m.

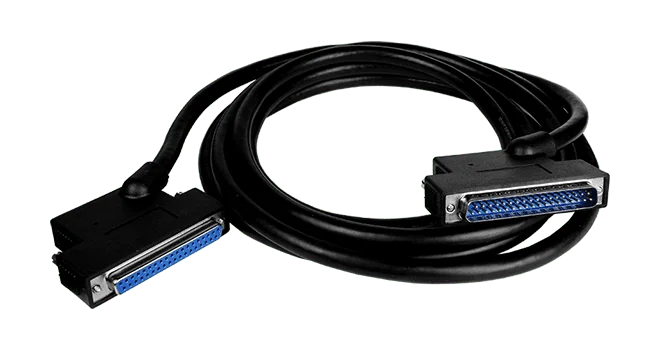

Câble DB37 mâle vers femelle, avec câble moulé, 45º, 3 m.

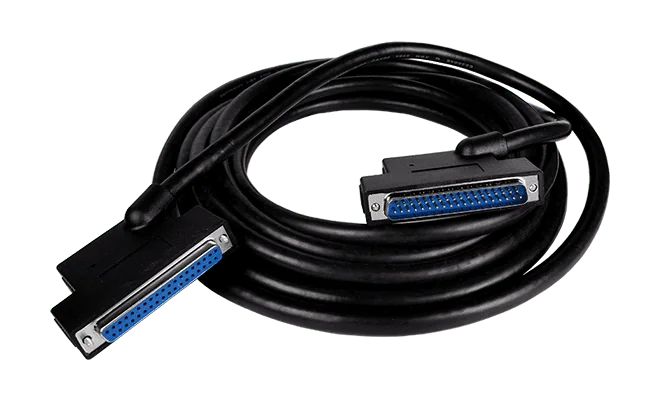

Câble DB37 mâle vers femelle, avec câble moulé, 45º, 5 m.

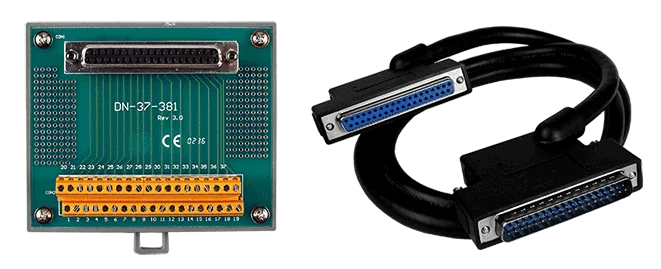

La DN-37-381-A répartit une connexion D-sub 37 broches sur deux borniers à vis de 19 points au pas de 3,81 mm, montés sur rail DIN. Elle permet aux ingénieurs de raccorder le câblage terrain aux cartes d'acquisition de données équipées d'un connecteur DB37 sans avoir à terminer les fils individuellement sur le connecteur D-sub.Cette référence comprend un câble DB37 mâle-femelle CA-3710A, 45º, 1 m, permettant de connecter immédiatement la carte à une source DB37. La carte mesure 99 mm x 82 mm et est conçue pour une installation sur rail DIN.La carte est prévue pour une température de fonctionnement de 0 ~ 60 °C et une température de stockage de -20 ~ 70 °C, avec une humidité de 5 % ~ 90 % HR sans condensation. Elle porte les marquages CE, UKCA, FCC, RoHS et DEEE.ApplicationsRaccordement des signaux terrain aux cartes d'acquisition de données DB37Connexion d'E/S en montage sur panneau dans les armoires de commande

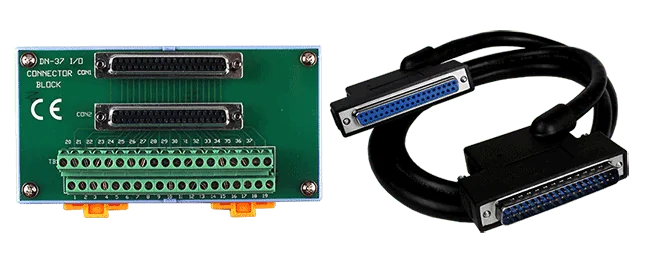

La DN-37-A est une carte à bornes à vis montée sur rail DIN qui reprend les signaux d'un connecteur D-sub DB37 femelle et les présente sur des bornes à vis au pas de 5,08 mm. Elle convient aux ingénieurs qui souhaitent raccorder des signaux de terrain à une carte d'E/S basée sur le DB37 sans réaliser de terminaisons de câbles individuelles.La carte comporte deux connecteurs D-sub 37 broches, dont l'un est prévu pour l'extension, ainsi que deux blocs de bornes à vis à 19 points. La référence de commande DN-37-A CR inclut un câble DB37 mâle-femelle CA-3710A, 45º, 1 m, de sorte que la carte puisse être connectée directement à un appareil DB37 compatible dès la livraison.Les caractéristiques électriques sont un courant maximal de 1 A, une tension continue maximale de 50 V et une tenue diélectrique de 250 VAC pendant une minute. La carte mesure 144 mm x 72 mm et est prévue pour un fonctionnement de 0 ~ 60°C.ApplicationsRaccordement de terrain pour les signaux d'E/S connectés en DB37
