I-8041W-G module de sortie numérique isolée type sink 32 voies, 5~30 VDC
Module de sortie numérique isolée 32 voies à collecteur ouvert, sorties NPN de type sink, tension de charge 5~30 VDC et 100 mA par voie. Livré avec un connecteur femelle CA-4002F DB37.
- 32 voies de sortie numérique isolées, chacune par photocoupleur
- Sorties à collecteur ouvert de type sink, tension de charge +5 ~ +30 VDC
- Courant de charge de 100 mA par voie
- 32 LED d'indication d'état des voies et une LED d'alimentation et de communication
- Protection ESD par contact de ±4 kV par borne
- Isolation intra-module de 3750 Vrms
180,00 € par pièce
| 1-9 pcs | 180,00 € | |
|---|---|---|
| 10-30 pcs | 171,00 € | −5 % |
| 31+ pcs | 162,00 € | −10 % |
Informations sur le produit "I-8041W-G module de sortie numérique isolée type sink 32 voies, 5~30 VDC"

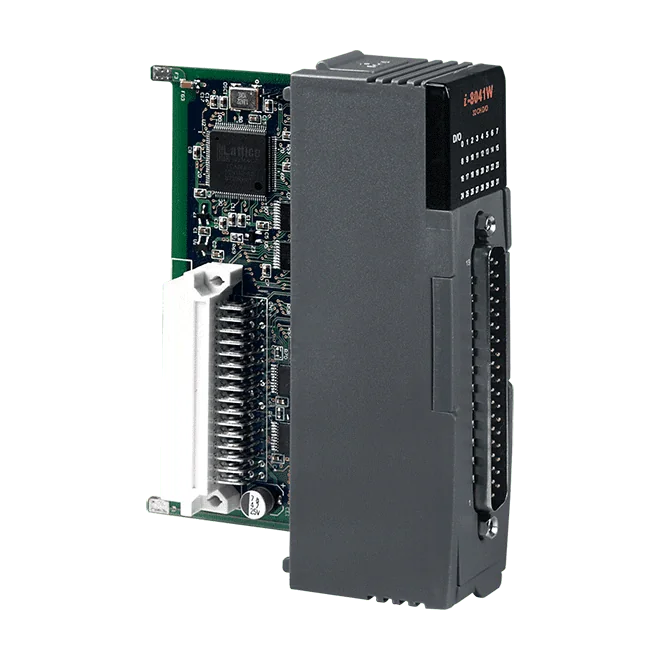

Le I-8041W-G CR est un module de sortie numérique 32 voies destiné à la commutation de charges dans les armoires d'automatisation et de commande. Chaque voie est isolée par photocoupleur et utilise une sortie à collecteur ouvert de type sink, permettant de piloter des charges de 5 à 30 VDC jusqu'à 100 mA par voie.
Chaque sortie est surveillée par sa propre LED, et une LED distincte indique l'état de l'alimentation et de la communication, ce qui simplifie la mise en service et le diagnostic de défauts. Le module intègre de série une protection ESD par contact de ±4 kV sur chaque borne et une isolation intra-module de 3750 Vrms.

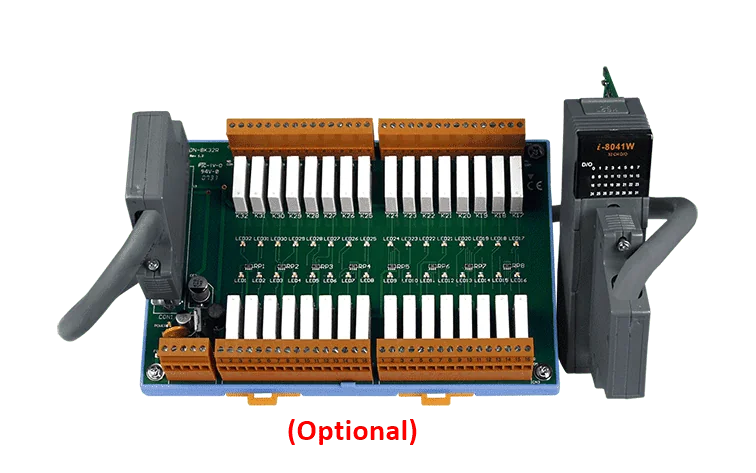

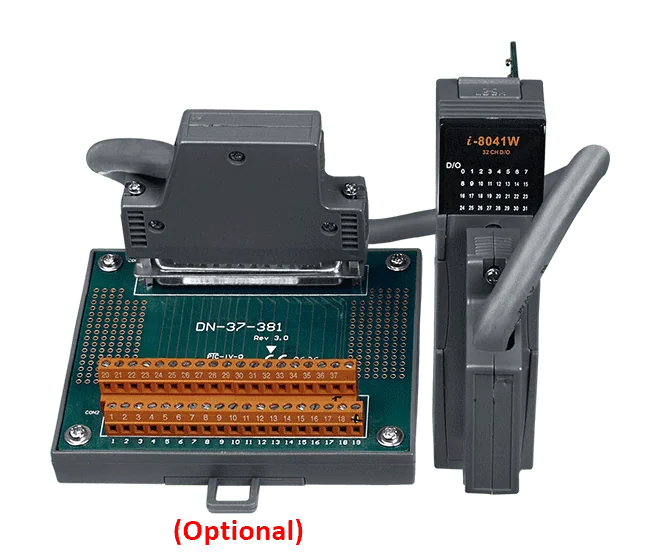

Ce code de commande comprend le connecteur femelle CA-4002F DB37 avec capot plastique. Pour le câblage, le module peut être associé à la carte fille DN-37-381-A CR, ou à la DN-8K32R si des sorties à relais sont nécessaires.
Applications
- Automatisation des bâtiments
- Automatisation industrielle
- Automatisation des machines
- Maintenance à distance
- Diagnostic à distance
- Équipements de test
| Sorties numériques: | 32 |
|---|---|
| Température de fonctionnement: | -25 ~ +75 °C |
| Type de produit: | Module de sorties numériques |
| Interface: | DB37 |
| Isolation: | 3750 Vrms |
Caractéristiques techniques
| Isolation | |
|---|---|
| Isolation intra-module | 3750 Vrms |
| Protection EMS | |
| ESD (CEI 61000-4-2) | ± 4 kV contact pour chaque borne |
| Indicateurs LED | |
| État | 1 x Alimentation et communication 32 x E/S |
| Sortie numérique | |
| Canaux | 32 |
| Type | Collecteur ouvert isolé |
| Sink/Source (NPN/PNP) | Sink |
| Tension de charge | +5 ~ +30 VDC |
| Courant de charge | 100 mA/voie |
| Alimentation | |
| Consommation | 1,5 W max. |
| Mécanique | |
| Dimensions (mm) | 30 x 85 x 114 (W x L x H) |
| Environnement | |
| Température de fonctionnement | -25 ~ +75 °C |
| Température de stockage | -30 ~ +85 °C |
| Humidité | 5 ~ 95 % HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
