Commutateurs Ethernet

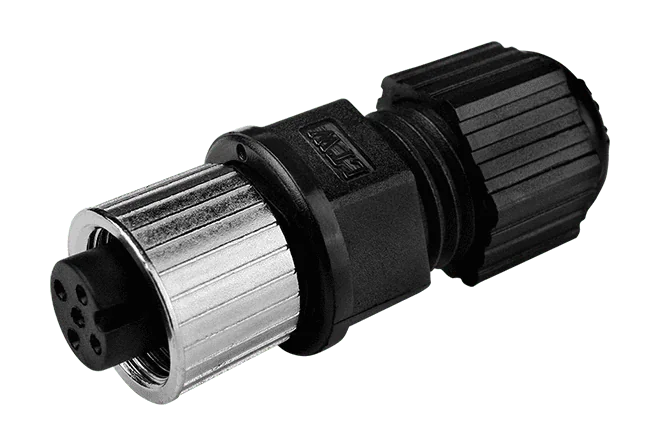

Connecteur M12 à code A, 5 broches, à assembler (femelle).

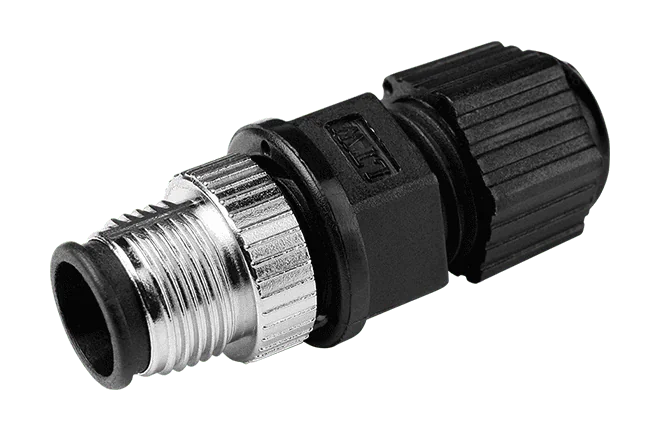

Connecteur M12 à codage D, 4 broches, mâle, à assembler.

Le NS-105A CR est un switch Ethernet industriel non géré à 5 ports permettant de connecter jusqu'à cinq postes de travail ou appareils via 10/100Base-TX. Chaque port négocie automatiquement sa vitesse entre 10 Mbit/s et 100 Mbit/s ainsi que son mode de contrôle de flux, et la détection automatique MDI/MDI-X permet d'utiliser indifféremment des câbles droits ou croisés, sans configuration.La commutation en mode store-and-forward, avec contrôle de flux IEEE 802.3x et back pressure, convient aux ingénieurs qui recherchent un switch simple et compact sur rail DIN. Chaque port dispose de LED d'activité, de liaison et de débit pour faciliter le diagnostic des défauts, et des connecteurs RJ-45 blindés sont fournis pour chaque port.Le switch accepte une large plage d'alimentation continue de +12 VDC à +53 VDC et intègre une protection contre l'inversion de polarité, une fonction de démarrage progressif, une protection contre les surcharges et une protection contre les tensions haute et basse. Il est prévu pour des températures de fonctionnement de -40 °C à +75 °C et est livré dans un boîtier plastique fin de 76 x 118 x 38 mm.ApplicationsConnexion de jusqu'à cinq postes de travail ou appareils dans des réseaux Ethernet industrielsInstallations compactes sur rail DIN nécessitant une large plage de tension d'alimentation continue

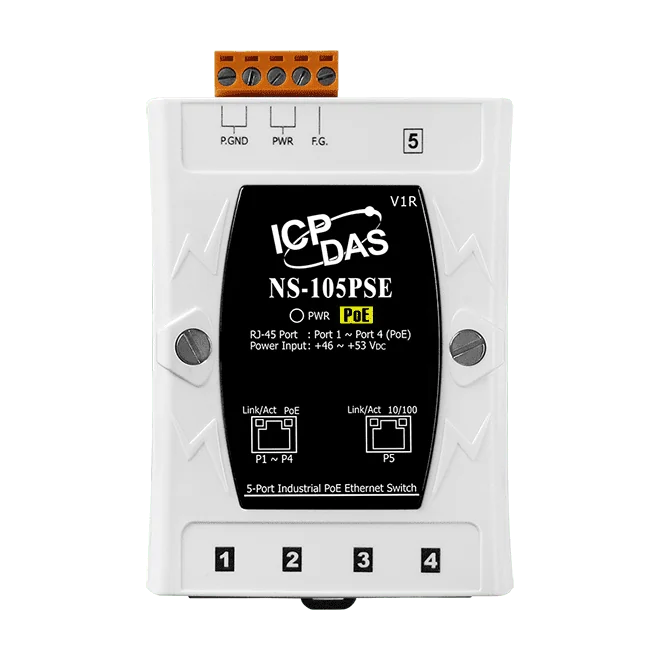

Le NS-105PSE centralise la distribution d'énergie pour les équipements connectés au réseau Ethernet. Quatre de ses cinq ports RJ-45 fonctionnent comme équipements source d'alimentation (PSE) conformes à la norme IEEE 802.3af : les équipements PoE peuvent ainsi être alimentés par le même câble que celui qui transporte leurs données, sans alimentation locale séparée sur chaque équipement.Chaque canal PoE fournit jusqu'à 15,4 W, avec détection automatique et gestion de l'alimentation. Le switch assure une commutation en mode store-and-forward à débit filaire avec contrôle de flux IEEE 802.3x et une table MAC de 2048 entrées ; il est isolé à 1500 Vrms pendant une minute. Le boîtier en plastique est conçu pour un montage sur rail DIN et est homologué pour un fonctionnement de -40 °C à +75 °C.Quatre ports PoE PSE, jusqu'à 15,4 W chacun, pour alimenter des équipements conformes à la norme IEEE 802.3afCommutation non gérée sur cinq ports RJ-45 10/100Base-TXLarge entrée d'alimentation de +46 à +55 VDC avec protection contre l'inversion de polaritéBoîtier compact pour rail DIN, 76 x 118 x 38 mm (L x P x H)ApplicationsDistribution centralisée de l'énergie vers les équipements PoE via EthernetRéseaux Ethernet industriels nécessitant des équipements terminaux alimentés en PoE

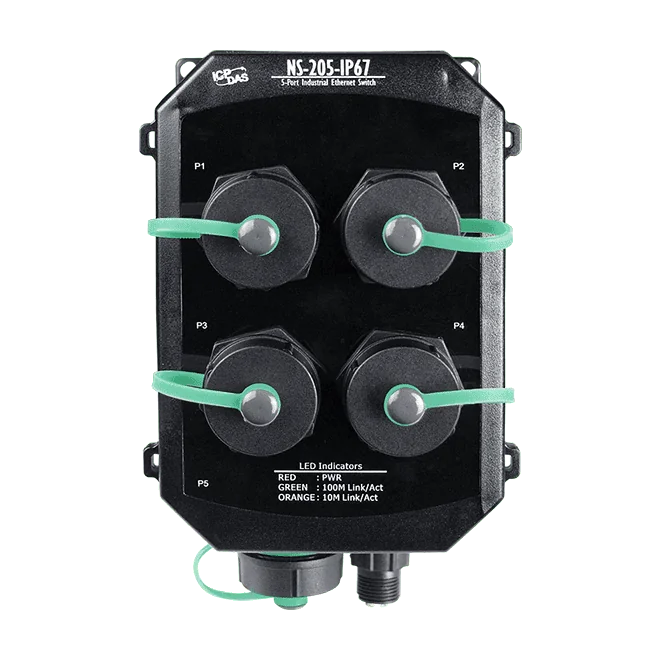

Le NS-205-IP67 est un commutateur Ethernet non géré à cinq ports destiné aux réseaux industriels installés dans des environnements sévères. Son boîtier présente un indice de protection IP67, et les connecteurs RJ-45 sont conçus pour assurer des connexions fiables en présence de vibrations et de chocs.Chaque port négocie automatiquement 10 ou 100 Mbit/s et fonctionne en mode full-duplex ou half-duplex, avec croisement automatique MDI/MDI-X pour une installation plug-and-play. La commutation des trames s'effectue en mode store-and-forward à la vitesse du câble, grâce à une table MAC de 1024 entrées et à 256 Kbit de mémoire tampon. Le contrôle de flux IEEE 802.3x en full-duplex et la contre-pression en half-duplex sont tous deux disponibles.L'indice de protection détermine les plages de fonctionnement. L'IP67 s'applique de -10 °C à +60 °C pour une humidité relative pouvant atteindre 100 % HR, tandis que l'IP66 s'applique de -40 °C à +75 °C pour 10 % à 90 % HR, sans condensation. L'alimentation provient d'une entrée de +10 à +30 VDC avec protection contre l'inversion de polarité et isolation de 1 kV, et consomme 0,12 A sous 24 VDC.ApplicationsRéseaux Ethernet industriels en environnements sévèresInstallations soumises à de fortes vibrations et à des chocs

Le NS-205A CR est un switch Ethernet industriel non géré doté de cinq ports RJ-45 10/100Base-TX. Il utilise un traitement store-and-forward avec commutation en vitesse filaire, et chaque port négocie automatiquement sa vitesse et son contrôle de flux, ce qui permet de le raccorder au réseau sans configuration manuelle.Le croisement automatique MDI/MDI-X permet d'utiliser indifféremment des câbles droits ou croisés. Chaque port dispose de LED d'activité, de liaison et de débit pour faciliter le diagnostic, et les connecteurs RJ-45 blindés conviennent aux installations où le blindage des câbles est important. La largeur de 33 mm permet de rendre l'appareil compact là où l'espace sur rail DIN est limité.L'entrée d'alimentation accepte de +12 VDC à +56 VDC et intègre une protection contre l'inversion de polarité, un démarrage progressif, une protection contre les surcharges et une protection contre les tensions haute et basse. Le switch fonctionne entre -40 °C et +75 °C et est certifié CE, UKCA, FCC, RoHS et DEEE.ApplicationsRaccordement de jusqu'à cinq postes de travail ou appareils sur un réseau Ethernet 10/100 MbpsArmoires de commande industrielles où l'espace sur rail DIN est limitéInstallations en courant continu à plage de tension étendue alimentées par des sources de +12 VDC à +56 VDC

NS-205AFC-T CR est un switch Ethernet non géré associant quatre ports RJ-45 10/100Base-TX à un port fibre multimode 100Base-FX doté d'un connecteur SC. La liaison fibre isole le signal des perturbations électromagnétiques et atteint une portée de 2 km en full duplex, ce qui convient aux connexions entre armoires ou bâtiments lorsque le cuivre serait peu fiable.Le switch accepte des alimentations redondantes de +12 à +48 VDC, il peut donc fonctionner directement sur les bus DC industriels courants sans convertisseur externe. Une protection contre l'inversion de polarité et une sortie d'alarme à relais de 2 A sous 30 VDC facilitent la surveillance des défauts sur site.Le traitement store-and-forward, le contrôle de flux IEEE 802.3x et la protection contre les tempêtes de broadcast assurent un fonctionnement stable sur de petits segments Ethernet industriels. Le montage se fait sur rail DIN et la plage de fonctionnement est de -30 °C à +75 °C.ApplicationsSegments Ethernet industriels nécessitant une liaison fibre pour l'immunité au bruitLiaisons fibre entre armoires ou bâtiments pour des équipements connectés en EthernetInstallations alimentées en 12 à 48 VDC sans convertisseur externe

Le NS-205AFCS-60T est un switch Ethernet non géré qui associe quatre ports cuivre RJ-45 à un port fibre monomode 100Base-FX. Il convient aux ingénieurs qui doivent étendre un segment 10/100 Mbit/s sur de longues distances tout en isolant la liaison des perturbations électriques.Le port fibre utilise un connecteur SC et prend en charge jusqu'à 60 km, avec une fibre 9/125 μm recommandée pour un fonctionnement en full duplex. Les deux entrées redondantes +12 à +48 VDC, protégées contre les inversions de polarité, permettent au switch de fonctionner avec les tensions d'alimentation industrielles courantes sans convertisseur externe, et une sortie d'alarme à relais signale les défauts d'alimentation.Traitement store and forward avec une table MAC de 2048 entrées et une mémoire tampon de trames de 1 MbitMontage sur rail DIN, dans un boîtier plastique de 31 x 157 x 123 mm (L x P x H)Plage de fonctionnement de -30 °C à +75 °C, adaptée aux armoires soumises à rude épreuveApplicationsLiaisons Ethernet 10/100 Mbit/s longue distance entre bâtiments ou sites de machines isolésEnvironnements industriels électriquement bruyants où la fibre isole la liaisonArmoires d'automatisme industriel alimentées en 12 à 48 VDC

Le NS-205AFCS-T CR est un commutateur Ethernet non géré qui relie quatre ports cuivre RJ-45 (10/100Base-TX) à un port fibre monomode (100Base-FX, connecteur SC). La fibre protège la liaison des perturbations électriques et permet des distances allant jusqu'à 30 km ; une fibre 9/125 μm est recommandée pour un fonctionnement en full duplex.L'alimentation se fait par deux entrées redondantes +12 à +48 VDC, avec protection contre l'inversion de polarité ; le commutateur peut donc fonctionner directement sur les tensions d'alimentation industrielles courantes, sans convertisseur externe. Une sortie d'alarme à relais (2 A @ 30 VDC) et des LED d'état facilitent la supervision.Le boîtier en plastique se monte sur rail DIN et supporte une plage de température de fonctionnement de -30 °C à +75 °C. Cette référence correspond à la variante fibre monomode SC 30 km de la série NS-205.ApplicationsRéseaux d'automatisation industrielleLiaisons Ethernet longue distance sur fibre monomodeEnvironnements électriquement bruités

NS-205AFT-T est un commutateur Ethernet non géré qui associe quatre ports RJ-45 10/100Base-TX à un port fibre multimode 100Base-FX équipé d'un connecteur ST. La liaison fibre transporte 100 Mbit/s sur des distances allant jusqu'à 2 km et, la liaison étant optique, les perturbations électriques présentes sur le site ne se couplent pas au chemin du signal.L'appareil accepte une large plage d'alimentation de +12 à +48 VDC via des entrées d'alimentation redondantes. Il peut ainsi fonctionner directement sur les tensions continues courantes en automatisation industrielle, sans convertisseur externe. La protection contre l'inversion de polarité et une sortie d'alarme à relais de 2 A @ 30 VDC facilitent la surveillance simple de l'alimentation et des défauts. La protection contre les tempêtes de diffusion (broadcast storm) est incluse.Le montage s'effectue sur rail DIN. Le boîtier est en plastique et la plage de fonctionnement spécifiée est de -30 °C à +75 °C, avec un stockage entre -40 °C et +85 °C. Pour la liaison fibre, la fiche technique recommande un câble 62,5/125 µm pour un fonctionnement en full-duplex.ApplicationsRéseaux Ethernet d'automatisation industrielleLiaisons fibre entre segments de réseau industriels

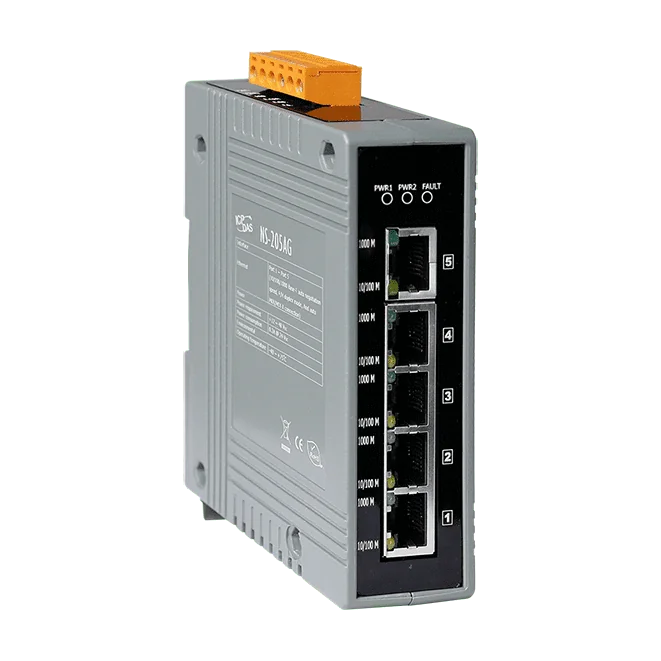

Le NS-205AG CR est un switch Ethernet non géré à 5 ports destiné aux réseaux industriels qui nécessitent une capacité gigabit sans configuration. Chaque port RJ-45 négocie automatiquement 10, 100 ou 1000 Mbps et gère de façon automatique le croisement MDI/MDI-X, ce qui permet de raccorder les équipements avec l'un ou l'autre type de câble, le switch s'adaptant à chaque liaison.L'alimentation est assurée par une entrée redondante +12 à +48 VDC avec protection contre l'inversion de polarité, adaptée aux armoires disposant d'une alimentation de secours. L'architecture store-and-forward, le contrôle de flux IEEE 802.3x et back-pressure, ainsi qu'un tampon de trames de 1,5 Mbit contribuent à maintenir la circulation des données lorsque plusieurs équipements à forte bande passante partagent le switch. Les trames jumbo allant jusqu'à 9 K sont prises en charge à 1000 Mbps.Chaque port dispose de LED de liaison et de débit pour faciliter le dépannage, et une sortie relais d'alarme (2 A @ 30 VDC) est fournie. La fonction Green Ethernet réduit la consommation sur les ports inactifs. Le boîtier en plastique se monte sur rail DIN et est conçu pour un fonctionnement de -40 °C à +75 °C.ApplicationsSegments Ethernet industriels à forte consommation de bande passanteTransmission d'images numériques haute résolutionDiffusion et téléchargement de fichiers vidéo et audioConnectivité de fermes de serveursRéseaux distribués de machines et d'automatisme dans des armoires sur rail DIN

NS-205G est un switch non géré à 5 ports RJ-45 fonctionnant à 10, 100 ou 1000 Mbit/s. Chaque port négocie automatiquement sa vitesse et son mode duplex, et la fonction MDI/MDI-X automatique permet de raccorder les ports à des équipements terminaux ou à d'autres switches sans avoir à utiliser un câble croisé.Le switch utilise un traitement store-and-forward avec une table MAC de 4096 entrées et 1,5 Mbit de mémoire tampon pour les trames. Les trames jumbo allant jusqu'à 9 K sont prises en charge à 1000 Mbit/s, et le contrôle de flux IEEE 802.3x ainsi que la contre-pression (back pressure) sont disponibles. Une LED de liaison et de débit par port facilite le diagnostic de panne sur site.L'alimentation se fait en +10 ~ +30 VDC avec protection contre l'inversion de polarité. Le boîtier en plastique se monte sur rail DIN et est prévu pour une plage de fonctionnement de -40 °C ~ +75 °C. Les certifications indiquées pour ce modèle sont CE, UKCA, FCC, RoHS et DEEE (WEEE).ApplicationsTransmission d'images numériques haute résolutionDiffusion en continu et téléchargement de fichiers vidéo et audioConnectivité de fermes de serveursRaccordement de postes de travail dans les réseaux Ethernet industriels

NS-205PFC CR est un commutateur Ethernet non géré qui associe quatre ports RJ-45 10/100Base-TX, fonctionnant chacun en tant qu'équipement d'alimentation (PSE), à un port fibre multimode 100Base-FX. L'alimentation peut être distribuée de manière centralisée aux équipements alimentés raccordés, avec détection automatique des PD et gestion automatique de l'énergie.La liaison montante en fibre SC prend en charge une transmission haut débit de 100 Mbit/s sur des distances allant jusqu'à 2 km en mode duplex intégral, avec une fibre 62,5/125 μm recommandée. La liaison étant optique, le bruit électrique est tenu à l'écart de la connexion, et la tenue d'isolement de 1500 Vrms apporte une protection supplémentaire.La variante CR est équipée d'une entrée d'alimentation de +46 à +55 VDC, d'une protection contre les inversions de polarité et d'un montage sur rail DIN, et est prévue pour un fonctionnement de -30 °C à +75 °C. Elle convient aux installations en armoire où une seule alimentation doit alimenter plusieurs équipements PoE.ApplicationsDistribution centralisée de l'alimentation PoE vers les équipements alimentés dans les armoires industriellesSegments Ethernet étendus par des liaisons fibre multimode allant jusqu'à 2 km

NS-205PFC-24V CR est un commutateur Ethernet non géré qui combine quatre ports RJ-45 10/100Base-TX, dont quatre font office d'équipement d'alimentation (PSE) pour Power over Ethernet, et un port fibre multimode 100Base-FX équipé d'un connecteur SC. Il permet aux ingénieurs d'alimenter plusieurs équipements à partir d'une seule alimentation d'armoire tout en transportant le trafic réseau sur fibre, là où le bruit électrique ou la distance limiteraient les liaisons en cuivre.Chaque port PoE fournit jusqu'à 15,4 W et détecte automatiquement les équipements alimentés raccordés, en gérant l'alimentation en conséquence. Le port fibre fonctionne à 100 Mbit/s sur câble multimode avec un budget déclaré de 12 dBm et une portée allant jusqu'à 2 km en mode duplex intégral. L'appareil accepte une entrée 24 VDC et intègre un étage élévateur vers 48 VDC pour la sortie PoE, ce qui convient aux sites où une alimentation 48 VDC n'est pas disponible.Le commutateur utilise un traitement store-and-forward avec commutation à débit filaire et contrôle de flux IEEE 802.3x. Il est certifié pour une isolation de 1500 Vrms pendant une minute et une plage de température de fonctionnement de -30 °C à +75 °C. Le boîtier en plastique se monte sur rail DIN.ApplicationsAlimentation d'équipements PoE à partir d'une alimentation 24 VDC centraliséeExtension de liaisons Ethernet sur fibre multimode lorsque le bruit ou la distance est un problèmeDistribution PoE sur les sites sans alimentation 48 VDC

Le NS-205PFCS CR est un commutateur non géré montable sur rail DIN qui combine quatre ports Ethernet cuivre, chacun capable de fournir l'alimentation par Ethernet en tant qu'équipement source d'alimentation (PSE), avec une liaison montante fibre 100Base-FX unique. Il permet d'acheminer alimentation et données vers des équipements distants alimentés depuis une seule alimentation centrale.Le port fibre utilise un connecteur SC et une fibre monomode, adaptée aux liaisons longue distance. La transmission par fibre n'est pas affectée par les perturbations électriques, la liaison peut donc fonctionner à proximité d'équipements bruyants. Cette variante est spécifiée pour un fonctionnement full-duplex sur 30 km, avec une fibre 9/125 µm recommandée.Quatre ports RJ-45 10/100Base-TX avec détection automatique des équipements alimentés et gestion de l'alimentationJusqu'à 15,4 W par canal PoE, conforme à 100 % à la norme IEEE 802.3afCommutation store and forward avec une table MAC de 1024 entréesEntrée d'alimentation de +46 VDC à +55 VDC, avec protection contre les inversions de polaritéApplicationsAlimentation d'équipements PoE distants via Ethernet depuis une alimentation DC centraleLiaisons Ethernet longue distance utilisant la fibre monomodeSegments de réseau industriel sensibles aux perturbations nécessitant une isolation par fibre

NS-205PFCS-24V est un commutateur Ethernet industriel non géré qui combine quatre ports 10/100Base-TX, chacun capable d'alimenter en énergie par Ethernet un équipement connecté, avec une liaison montante en fibre monomode. Il convient aux ingénieurs qui doivent distribuer l'alimentation et les données vers des équipements distants depuis un seul point, sans poser de câblage d'alimentation séparé.Chaque port PoE fonctionne en tant qu'équipement source d'alimentation (PSE) et détecte automatiquement les équipements alimentés, en gérant la puissance port par port jusqu'à 15,4 W, conformément à la norme IEEE 802.3af. Le port fibre fonctionne à 100 Mbit/s sur des distances allant jusqu'à 30 km, et la transmission optique empêche les perturbations électriques d'affecter la liaison. Un étage d'élévation de 24 VDC à 48 VDC permet de faire fonctionner la fonction PoE là où une alimentation 48 VDC n'est pas disponible.L'appareil est conçu pour un montage sur rail DIN dans un boîtier en plastique, avec une plage de fonctionnement de -30 °C à +75 °C et une entrée 24 VDC nominale de +18 à +32 VDC avec protection contre l'inversion de polarité. Des voyants d'état indiquent l'alimentation, la liaison et l'activité, ainsi que la détection d'un équipement alimenté.ApplicationsDistribution centralisée de l'alimentation vers des équipements alimentés par PoELiaisons fibre longue distance jusqu'à 30 km entre segments réseauInstallations où les perturbations électriques pourraient affecter les liaisons Ethernet en cuivreDéploiements PoE où seule une alimentation 24 VDC est disponible

Le NS-205PFCS-60 est un commutateur Ethernet non géré qui combine quatre ports RJ-45 10/100Base-TX, chacun fonctionnant comme port d'équipement d'alimentation (PSE, Power Sourcing Equipment), et un port fibre optique monomode 100Base-FX. Il centralise la distribution d'énergie : les équipements compatibles PoE peuvent ainsi être alimentés via leur câble Ethernet à partir d'une seule alimentation en courant continu, avec jusqu'à 15,4 W par canal.La gestion de l'alimentation est automatique. Le commutateur détecte les équipements alimentés connectés (PD, Powered Devices) et gère l'énergie de chaque port ; il est conforme à 100 % à la norme IEEE 802.3af. Le port fibre monomode SC transporte un trafic de 100 Mbit/s sur des distances allant jusqu'à 60 km, avec une fibre 9/125 μm recommandée pour un fonctionnement en full duplex.Cette variante CR est fournie avec une entrée d'alimentation de +46 VDC à +55 VDC et convient à une installation sur rail DIN dans des armoires industrielles, avec une plage de fonctionnement de -30 °C à +75 °C.ApplicationsDistribution centralisée de l'énergie vers les équipements PoE à partir d'une seule alimentation en courant continuLiaisons Ethernet longue distance entre bâtiments ou sites par fibre monomodeRéseaux industriels où les liaisons fibre sont privilégiées pour éviter les perturbations électriques

Le NS-205PFCS-60-24V est un switch Ethernet industriel non géré qui associe quatre ports cuivre 10/100Base-TX, chacun fonctionnant comme port d'équipement source d'alimentation (PSE), à une liaison montante unique en fibre monomode 100Base-FX avec connecteur SC. Il s'adresse aux ingénieurs qui doivent alimenter à distance des équipements IEEE 802.3af depuis un point central tout en transportant les données sur une longue liaison fibre.Chaque port PoE fournit jusqu'à 15,4 W et détecte automatiquement les équipements alimentés raccordés, la puissance étant gérée port par port. La liaison fibre supporte jusqu'à 60 km, et une fibre 9/125 μm est recommandée pour un fonctionnement en full duplex. La liaison étant optique, elle est moins exposée aux perturbations électriques qu'un segment cuivre de même longueur.L'appareil accepte une alimentation 24 VDC de +18 à +32 VDC avec protection contre les inversions de polarité, et un étage élévateur interne permet de délivrer le PoE là où une alimentation 48 VDC n'est pas disponible. Le boîtier plastique sur rail DIN est conçu pour un fonctionnement de -30 °C à +75 °C.ApplicationsAlimentation d'équipements IEEE 802.3af sur un site distant depuis un switch centralLiaisons fibre monomode longue distance entre segments de réseau EthernetSites où une alimentation 48 VDC n'est pas disponible et où le 24 VDC doit être élevé pour le PoE

Le NS-205PFT CR est un commutateur Ethernet non géré qui combine quatre ports RJ-45 10/100Base-TX et un port fibre multimode 100Base-FX à connecteurs ST. Ses quatre ports PoE fonctionnent en équipement d'alimentation (PSE) : une alimentation centrale peut ainsi alimenter les périphériques alimentés (PD) raccordés, sur le même câblage Ethernet. Le suffixe CR désigne la variante avec une entrée d'alimentation de +46 VDC à +55 VDC.Chaque port PoE délivre jusqu'à 15,4 W, conformément à la norme IEEE 802.3af ; le commutateur détecte automatiquement les PD et gère l'alimentation en conséquence. Le port fibre prend en charge des liaisons à 100 Mbit/s sur fibre multimode jusqu'à 2 km, ce qui isole la liaison des perturbations électriques de l'installation.Le commutateur utilise un traitement store-and-forward avec commutation à la vitesse du câble, un contrôle de flux IEEE 802.3x et une isolation de 1500 Vrms. Il est logé dans un boîtier plastique pour montage sur rail DIN, avec une plage de fonctionnement de -30 °C à +75 °C.ApplicationsAlimentation de périphériques PoE depuis une alimentation centralisée via câblage EthernetExtension de liaisons Ethernet sur fibre multimode dans des environnements électriquement bruités

Le NS-205PFT-24V est un switch Ethernet non géré qui combine quatre ports RJ-45 10/100Base-TX, chacun capable d'alimenter un appareil PoE, avec un port fibre multimode 100Base-FX équipé d'un connecteur ST. Chaque port PoE fonctionne comme un équipement d'alimentation (PSE) et peut délivrer jusqu'à 15,4 W par canal, ce qui permet d'alimenter les appareils raccordés depuis une alimentation centrale plutôt que depuis des adaptateurs individuels.Les liaisons montantes en fibre assurent une isolation électrique vis-à-vis des sources de bruit et permettent des liaisons à 100 Mbit/s sur des distances allant jusqu'à 2 km. Le produit étant conçu pour une entrée 24 VDC, un convertisseur interne élève la tension à 48 VDC pour le fonctionnement PoE dans les installations où aucune alimentation 48 VDC n'est disponible.Le switch détecte automatiquement les appareils alimentés et gère l'alimentation en conséquence. Son boîtier en plastique se monte sur rail DIN, et il est prévu pour un fonctionnement de -30 °C à +75 °C.ApplicationsDistribution centralisée de l'énergie vers les appareils PoE à partir d'une alimentation 24 VDCLiaisons Ethernet par fibre sur des distances allant jusqu'à 2 kmSegments Ethernet où le bruit électrique pourrait perturber les liaisons en cuivreInstallations sans alimentation 48 VDC mais nécessitant tout de même du PoE

Le NS-205PSE est un commutateur Ethernet industriel non géré doté de cinq ports RJ-45 10/100Base-TX, dont quatre fonctionnent comme équipements d'alimentation (PSE) selon la norme IEEE 802.3af. Il permet d'alimenter des appareils PoE à partir d'une seule alimentation CC, via le même câble que celui qui transporte leurs données, ce qui réduit le besoin d'une alimentation locale distincte à chaque point d'installation. Référence de commande : NS-205PSE CR.Chaque port négocie automatiquement une vitesse de 10 ou 100 Mbps et utilise la fonction MDI/MDI-X automatique : des câbles droits ou croisés peuvent être utilisés sans configuration. La commutation en mode store-and-forward, avec duplex intégral selon la norme IEEE 802.3x et contrôle de flux par contre-pression en semi-duplex, convient aux réseaux où un traitement fiable des trames est essentiel.L'appareil accepte une entrée de +46 VDC à +55 VDC avec protection contre l'inversion de polarité et est prévu pour un fonctionnement de -40 °C à +75 °C. Son boîtier plat en plastique se monte sur rail DIN et porte les marquages CE, UKCA, FCC, RoHS et DEEE.ApplicationsDistribution centralisée d'énergie CC vers des équipements Ethernet alimentés par PoERéseaux Ethernet industriels dans les armoires et tableaux de commandeInstallations compactes sur rail DIN dans des environnements à température extrême

Alimentation PoE centralisée pour un segment Ethernet industriel non géré. Le commutateur NS-205PSE-24V CR commute le trafic entre cinq ports 10/100Base-TX, dont quatre fonctionnent comme équipements d'alimentation (PSE) pour alimenter des appareils compatibles IEEE 802.3af/at. Chaque port PSE fournit jusqu'à 15,4 W, si bien qu'une seule alimentation en courant continu comprise entre +12 VDC et +32 VDC peut alimenter des terminaux distants sans alimentation locale séparée sur chaque appareil.Le commutateur convient aux sites où une alimentation PoE +48 VDC n'est pas disponible. Le traitement store-and-forward, une table MAC de 2K, un tampon de trames de 1 Mbit et la régulation de flux IEEE 802.3x ainsi que la contre-pression (back pressure) assurent un acheminement fiable des trames. La protection contre l'inversion de polarité et une plage de fonctionnement de -40 °C à +75 °C renforcent la robustesse pour les installations en armoire.Des LED d'état indiquent l'alimentation, la liaison et l'activité, la vitesse 10/100M et la détection des PD, ce qui simplifie la mise en service et le diagnostic des défauts. Le boîtier en plastique se monte sur rail DIN et mesure 31 x 157 x 113 mm (L x P x H). L'appareil porte les marquages CE, UKCA, FCC, RoHS et DEEE.ApplicationsAlimentation des appareils PoE en points distants de réseaux Ethernet industriels à partir d'une alimentation 24 VDCDistribution centralisée de l'alimentation PoE lorsqu'une alimentation PoE +48 VDC n'est pas disponible

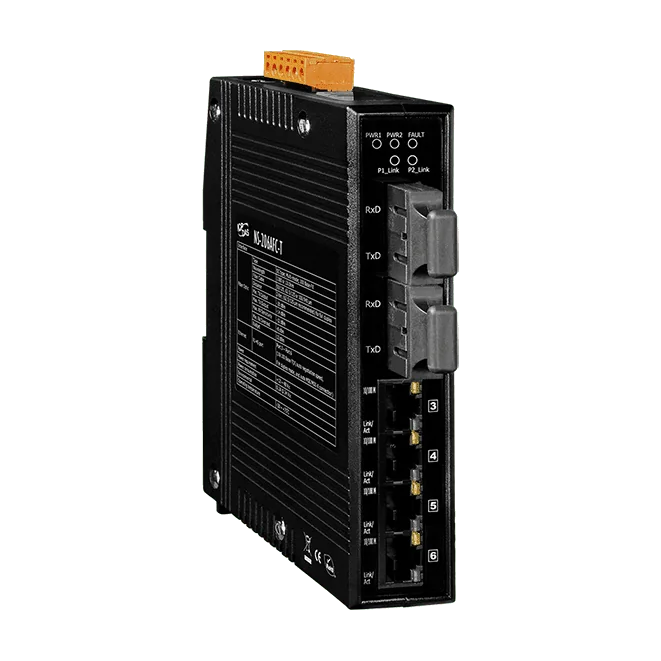

NS-206AFC-T CR est un switch Ethernet industriel non géré qui associe quatre ports cuivre RJ-45 à deux ports fibre multimode 100Base-FX équipés de connecteurs SC. Il est conçu pour raccorder des équipements par cuivre tout en acheminant la liaison montante ou les tronçons plus longs par fibre, lorsque les perturbations électriques pourraient autrement poser problème. Les transmissions fonctionnent à 100 Mbit/s sur des distances allant jusqu'à 2 km avec une fibre 62,5/125 μm.Le switch accepte une alimentation continue étendue de +12 à +48 VDC avec entrées d'alimentation redondantes et protection contre l'inversion de polarité ; il peut ainsi être alimenté à partir de plusieurs standards courants en courant continu sans convertisseur externe. Une sortie d'alarme à relais et des LED d'état (PWR1, PWR2, PWR_Fault, Link/Act, 10/100M) assurent la surveillance de l'alimentation et de l'état des liaisons.Sa commutation store-and-forward, sa table MAC de 2048 entrées et son contrôle de flux IEEE 802.3x le rendent adapté aux segments réseau simples et non gérés. Il se monte sur rail DIN et est prévu pour une plage de fonctionnement de -30 °C à +75 °C.ApplicationsRéseaux d'automatisation industrielle où les perturbations électriques peuvent affecter les liaisons cuivreRaccordement d'équipements Ethernet distants via des tronçons fibre multimode pouvant atteindre 2 kmInstallations disposant d'alimentations continues redondantes dans la plage +12 à +48 VDC

Le NS-206AFCS-60T CR est un switch Ethernet non géré qui combine quatre ports RJ-45 10/100Base-TX à deux ports fibre monomode 100Base-FX équipés de connecteurs SC. Il convient aux ingénieurs qui doivent étendre un segment Ethernet industriel sur une longue liaison fibre tout en gardant le côté cuivre simple à raccorder.Les liaisons fibre ne sont pas affectées par les perturbations électriques, ce qui contribue à stabiliser la communication dans les environnements industriels électriquement chargés. L'option fibre monomode prend en charge une distance de liaison allant jusqu'à 60 km, avec une fibre 9/125 μm recommandée pour un fonctionnement en full duplex.Le switch accepte deux entrées redondantes +12 ~ +48 VDC avec protection contre l'inversion de polarité, il peut donc fonctionner à partir des alimentations continues industrielles courantes sans convertisseur externe. Une sortie d'alarme à relais et une plage de fonctionnement de -30 °C à +75 °C complètent un appareil monté sur rail DIN, adapté à l'installation en armoire.ApplicationsLiaisons Ethernet longue distance sur fibre monomode, jusqu'à 60 kmSegments Ethernet industriels nécessitant une immunité aux perturbations électriquesInstallations alimentées par les alimentations industrielles courantes de 12 à 48 VDC
