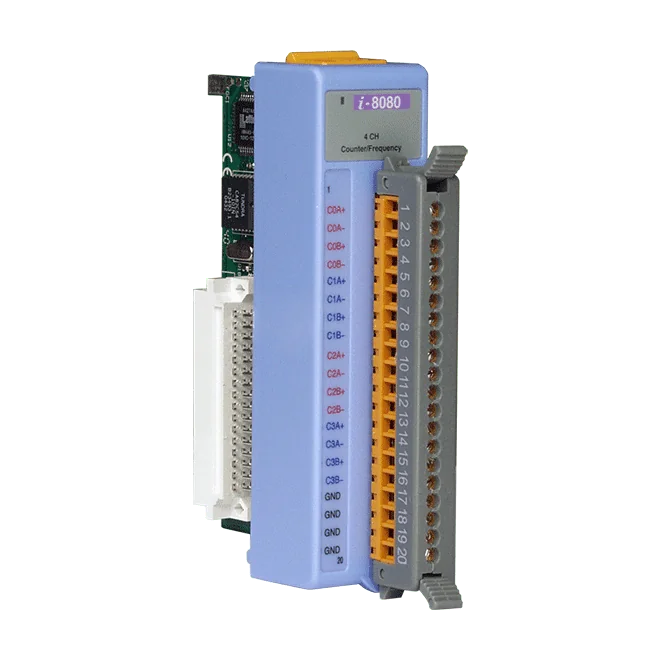

I-8080 CR est un module d'entrée de comptage haute vitesse, de mesure de fréquence et d'encodeur de la gamme d'E/S PAC à profil bas I-8K/I-87K. Chaque voie peut être configurée en comptage ascendant, mesure de fréquence, comptage ascendant/descendant ou comptage direction/impulsion, ce qui permet à un seul module de couvrir un large éventail de tâches de mesure basées sur des impulsions.Le module accepte à la fois des entrées isolées et des entrées de niveau TTL. La configuration individuelle des voies et un filtre passe-bas réglable de 1 à 32767 µs permettent d'adapter l'entrée au signal utilisé. L'état de l'alimentation et de la communication est indiqué par un voyant LED.Le code de commande CR identifie la version à capot bleu du I-8080. Les applications typiques comprennent :Mesure par comptageMesure de fréquenceCommande de mouvement par encodeurApplicationsMesure par comptageMesure de fréquenceCommande de mouvement par encodeur

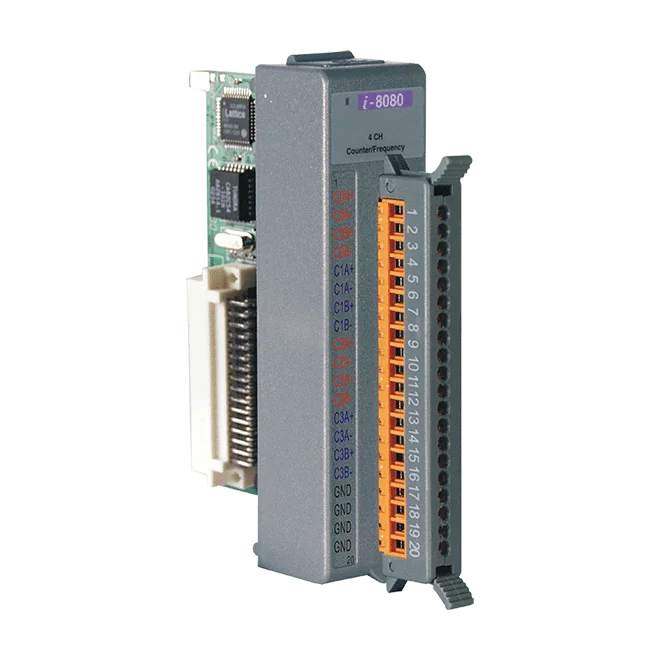

I-8080-G CR est un module d'entrée compteur/fréquence/encodeur haute vitesse de la gamme I-8K/I-87K à profil bas. Chaque voie peut être configurée en comptage ascendant, mesure de fréquence, comptage ascendant/descendant ou comptage direction/impulsion, de sorte qu'un seul module couvre un large éventail de tâches de comptage et de chronométrage.Le module accepte aussi bien des signaux d'entrée isolés que non isolés (TTL). Un filtre passe-bas programmable de 1 à 32767 µs permet de supprimer le bruit sur les lignes d'entrée, et une LED d'alimentation et de communication indique l'état du module d'un seul coup d'œil.Les applications typiques incluent la mesure de comptage, la mesure de fréquence et la commande de mouvement par encodeur. La variante à boîtier gris est celle référencée sous ce code de commande.ApplicationsMesure de comptageMesure de fréquenceCommande de mouvement par encodeur

I-8084W-G est un module d'entrée compteur, fréquence et encodeur de la série PAC I/O I-8K/I-87K High Profile. Il assure le comptage matériel 32 bits et la mesure de fréquence sur huit voies d'entrée isolées.Chaque voie peut être configurée dans un mode différent, de sorte qu'un même module peut utiliser certaines voies en compteurs ascendants et d'autres en entrées de fréquence ou de phase A/B. Les modes pris en charge sont compteur ascendant, fréquence, compteur ascendant/descendant, compteur sens/impulsion et compteur de phase A/B, les modes bidirectionnels et encodeur étant disponibles sur quatre voies chacun.Les applications typiques sont la mesure par comptage, la mesure de fréquence et la commande de mouvement par encodeur. Un filtre numérique programmable de 1 à 32767 μs peut être appliqué aux entrées, et la largeur d'impulsion minimale est de 2 μs.ApplicationsMesure par comptageMesure de fréquenceCommande de mouvement par encodeur

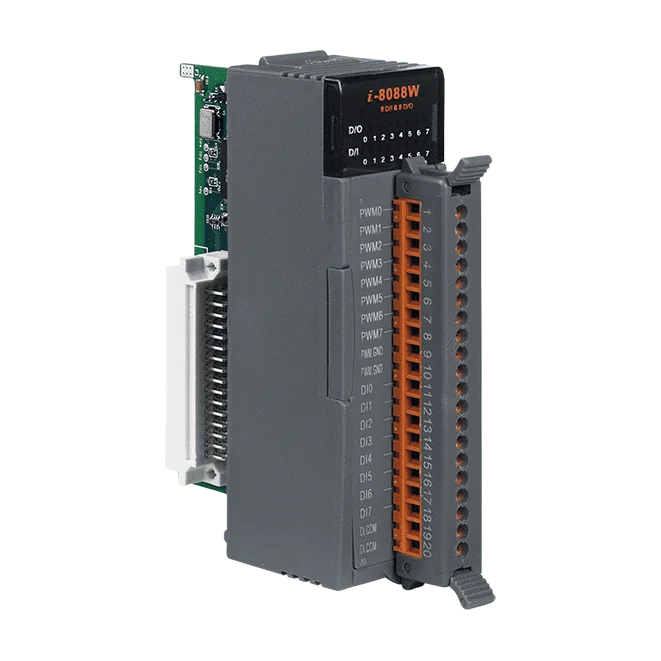

Le I-8088W-G CR est un module d'E/S pour PAC qui combine 8 entrées numériques à contact humide et 8 sorties PWM. Les signaux PWM sont générés par le matériel : une fois configurées, les sorties fonctionnent sans intervention logicielle, ce qui convient aux tâches de commande exigeant un rapport cyclique et une fréquence stables.Chaque voie PWM offre une fréquence de 10 Hz ~ 500 kHz (non continue) avec un rapport cyclique de 0,1 ~ 99,9 %. Les voies peuvent être démarrées individuellement ou simultanément, et le mode rafale est disponible pour un fonctionnement en veille. Les voies d'entrée numérique peuvent être utilisées soit comme simples entrées, soit comme source de déclenchement matériel pour les sorties PWM.Les sorties PWM sont de type TTL, configurées en source, avec une charge indiquée de 1 mA sous +5 VDC ; il convient donc de vérifier les circuits aval par rapport à ces valeurs nominales. Les entrées numériques sont prévues pour un niveau ON de +5 ~ +30 VDC et assurent une isolation interne au module de 3750 Vrms.Sorties PWM générées par le matériel, sans intervention logicielleModes de déclenchement logiciel et matériel pour le démarrage de la PWMSortie PWM individuelle ou synchrone sur toutes les voiesMode rafale pour un fonctionnement en veilleApplicationsCommande de la position ou de la vitesse de moteursGradation de l'intensité des lampesCommande de la vitesse de ventilateurs
