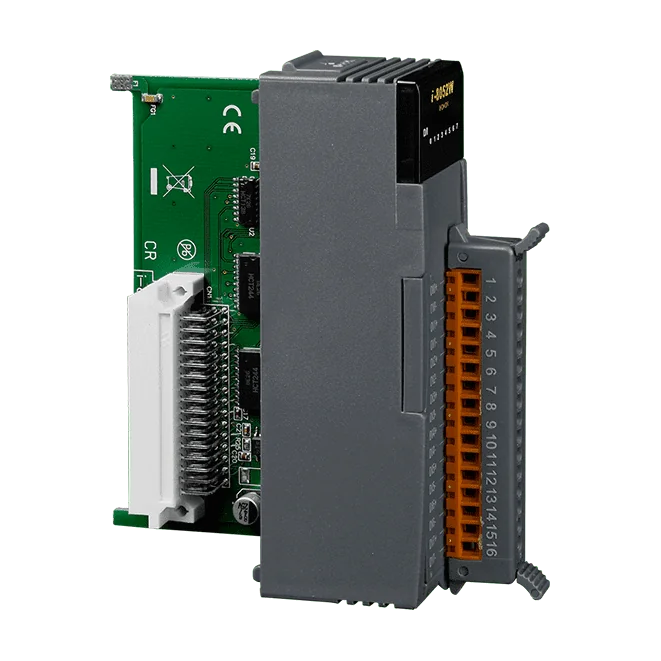

I-8052W-G Module d'entrées numériques isolées 8 voies, 10~30 VDC contact humide

Le I-8052 CR est un module d'entrées numériques à 8 voies destiné à la surveillance de signaux de contact humide dans les systèmes de commande industriels. Chacune de ses huit voies différentielles est entièrement indépendante, et l'isolation par photocoupleur de 2 kV entre voies maintient les entrées électriquement séparées les unes des autres.Le type d'entrée se choisit par le câblage, de sorte que le même module peut être configuré en type sink ou source selon les équipements de terrain. Le niveau ON est de +3,5 ~ +30 VDC et le niveau OFF de +1 VDC maximum. Huit LED E/S indiquent l'état de chaque entrée, et une LED supplémentaire signale l'alimentation et la communication.Avec une protection ESD de ±4 kV sur chaque borne, une consommation maximale de 0,3 W et une plage de fonctionnement de -25 ~ +75 °C, le module convient à l'automatisation des bâtiments, de l'industrie et des machines, ainsi qu'à la maintenance à distance, au diagnostic à distance et aux équipements de test.ApplicationsAutomatisation des bâtimentsAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Huit entrées isolées indépendantes pour signaux à contact humide. Le I-8052-G CR fournit huit voies d'entrée numérique différentielles, chacune isolée des autres par un isolement par photocoupleur d'une tenue de 2 kV entre voies. L'isolement entre le module et le côté terrain permet d'éviter que des potentiels de masse bruités ou différents n'atteignent le contrôleur.Chaque voie peut être câblée en entrée de type sink ou de type source, de sorte qu'un seul module convient aux deux conventions de câblage d'entrée courantes sans modification matérielle. Huit voyants LED indiquent l'état de chaque entrée, ce qui simplifie la mise en service et le diagnostic de défauts sur l'armoire. L'entrée accepte des niveaux ON de +3,5 à +30 VDC, avec un niveau OFF de +1 VDC maximum.Livré dans un boîtier gris, ce module appartient à la série I-8K/I-87K à faible encombrement et est destiné à la surveillance d'interrupteurs, de contacts et de signaux similaires dans l'automatisation des bâtiments, de l'industrie et des machines, ainsi que dans les équipements de maintenance à distance, de diagnostic et de test.ApplicationsAutomatisation du bâtimentAutomatisation industrielleAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le I-8050W-G CR offre 16 voies numériques universelles, chacune pouvant être programmée comme entrée ou sortie numérique. Il constitue ainsi un choix souple lorsque la répartition entrées/sorties peut évoluer ou n'est pas fixée à la phase de conception.Chaque voie est isolée par photocoupleur. Les entrées sont de type sink, avec un niveau ON de +10 à +30 VDC, et les sorties sont des drivers sink à collecteur ouvert isolés, prévus pour une charge de +5 à +30 VDC à 100 mA par voie, avec protection contre les court-circuits. Les valeurs de mise sous tension et de sécurité des sorties sont configurables.16 voies, chacune programmable en entrée ou en sortieIsolation intramodule de 3750 VDC en standardProtection ESD de ±4 kV sur chaque borneCertifié CE, FCC, RoHS et WEEEApplicationsRaccordement d'interrupteurs et de capteurs de terrain de type sink à un automateCommutation de charges jusqu'à 100 mA par voie avec sorties à collecteur ouvert dans les armoires de commande industrielles

L'I-8051 CR est un module d'entrées numériques à 16 voies permettant de lire des contacts secs sur de longues distances de câblage. Chaque voie est lue en la reliant à GND (ON) ou en la laissant ouverte (OFF). Il convient donc à la surveillance simple d'interrupteurs, de relais et de boutons-poussoirs dans le câblage d'armoires et de machines.Les 16 voies sont non isolées et chaque borne dispose d'une protection ESD par contact de ±4 kV selon la CEI 61000-4-2. Une LED d'état pour chaque entrée, ainsi qu'une LED pour l'alimentation et la communication, permet de vérifier facilement le câblage terrain et l'état des voies lors de la mise en service et du diagnostic de pannes.Cette variante est la version à capot bleu. L'I-8051-G figure dans la même série comme modèle similaire.ApplicationsAutomatisation du bâtimentAutomatisation d'usineAutomatisation de machinesMaintenance à distanceDiagnostic à distanceÉquipements de test
