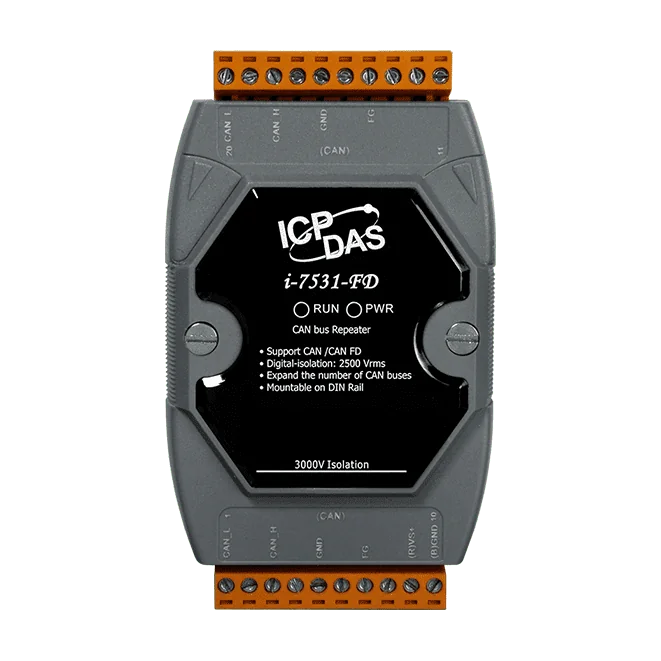

I-7531-FD-G Répéteur de signal CAN / CAN FD isolé à deux ports
Répéteur de signal CAN et CAN FD isolé à deux ports, qui restaure les signaux atténués et détecte automatiquement le débit en bauds du bus jusqu'à 8000 kbps, sans configuration de paramètres.
- Deux ports CAN isolés prenant en charge CAN 2.0A/B et CAN FD, entièrement conformes à la norme ISO 11898-2
- Restaure les signaux CAN atténués dans leur forme d'origine et les retransmet vers le second port
- Détection automatique du débit en bauds avec prise en charge jusqu'à 8000 kbps, sans configuration
- Isolation numérique de 2500 Vrms et isolation DC-DC de 3000 V
- Résistance de terminaison intégrée de 120 Ω sélectionnable par cavalier
- Alimentation étendue de +10 VDC à +30 VDC, consommation typique de 1 W
215,00 € par pièce
| 1-9 pcs | 215,00 € | |
|---|---|---|
| 10-30 pcs | 204,00 € | −5 % |
| 31+ pcs | 193,00 € | −10 % |
Informations sur le produit "I-7531-FD-G Répéteur de signal CAN / CAN FD isolé à deux ports"
Le I-7531-FD-G CR est un répéteur isolé pour réseaux CAN 2.0A/B et CAN FD, doté de deux ports CAN qui relient deux segments de bus fonctionnant au même débit en bauds. Les signaux affaiblis par de longues longueurs de câble ou par des perturbations électriques sont régénérés et retransmis sur le second port, ce qui contribue à stabiliser un bus en limite de fonctionnement.
Le module détecte automatiquement le débit en bauds du bus CAN, il n'est donc nécessaire de régler aucun paramètre. Une fois câblé au bus et alimenté entre +10 VDC et +30 VDC, il est prêt à fonctionner. Une résistance de terminaison intégrée de 120 Ω peut être activée par cavalier. L'isolation numérique est de 2500 Vrms et celle de la partie DC-DC de 3000 V.
Notons que le répéteur ajoute un retard typique de couche physique de 175 ns et qu'il ne prolonge pas la distance maximale de communication du bus. Lorsque la portée du segment CAN lui-même doit être augmentée, le fabricant recommande plutôt le I-7532M-FD.
Applications
- Extension de la longueur utilisable des segments de bus CAN affectés par l'atténuation du câble
- Réduction de l'effet des perturbations électriques sur les réseaux CAN grâce à l'isolation de deux segments
- Raccordement de deux segments CAN fonctionnant au même débit en bauds
- Armoires de commande industrielles utilisant une infrastructure CAN montée sur rail DIN
| Boîtier: | Plastique |
|---|---|
| Entrée d'alimentation: | +10 à +30 VDC |
| Montage: | Rail DIN |
| Protocole: | CAN FD |
| Température de fonctionnement: | -25 ~ +75 °C |
| Type de produit: | Répéteur de signal CAN |
| Interface: | CAN / CAN FD |
| Ports: | 2 |
| Isolation: | 2500 Vrms |
Caractéristiques techniques
| CAN | |
|---|---|
| Ports | 2 |
| Spécification | ISO-11898-2, CAN 2.0A/B et CAN FD (prise en charge CAN FD des normes ISO et non ISO) |
| Débit en bauds | Bus CAN : 5 k ~ 800 kbps CAN FD : débit d'arbitrage jusqu'à 1000 kbps, débit de données jusqu'à 8000 kbps (Remarque) Les débits de données sont vérifiés par essais, mais des débits en bauds définis par l'utilisateur sont possibles ; le débit de données maximal dépendra des conditions d'exploitation (longueur de câble, stations distantes, etc.). |
| Isolation | 2500 Vrms pour isolation numérique, et 3000 V pour CC-CC |
| Résistance de terminaison | Intégrer une résistance de terminaison de 120 Ω et un cavalier de support pour la sélection |
| Retard | Typ. 175 ns (correspond à une longueur de bus CAN d'environ 35 m) |
| Alimentation | |
| Plage d'entrée | +10 VDC à +30 VDC |
| Consommation | 1 W |
| Mécanique | |
| Boîtier | Plastique |
| Dimensions (mm) | 72 x 118 x 33 (W x L x H) |
| Installation | Rail DIN |
| Environnement | |
| Température de fonctionnement | -25 ~ +75 °C |
| Température de stockage | -30 ~ +80 °C |
| Humidité | 10 ~ 90 % HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
