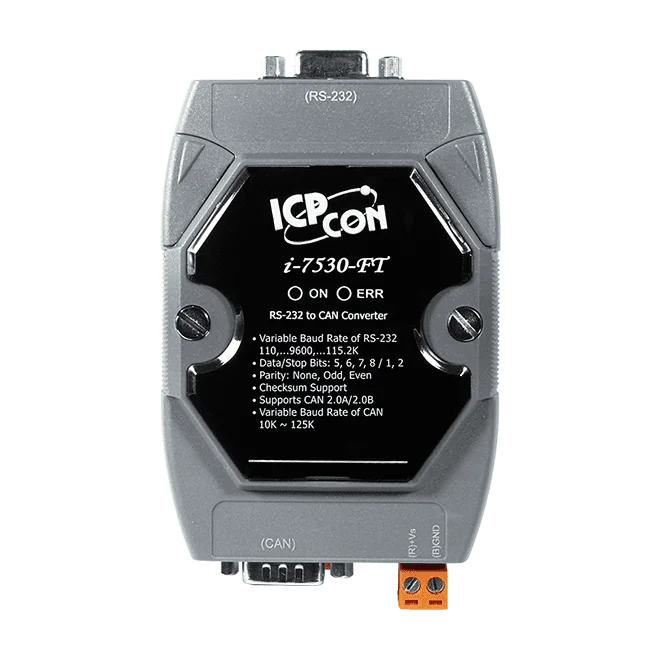

I-7530-FT-G Convertisseur intelligent RS-232 vers CAN, tolérant aux pannes en bas débit

I-7530-G est un convertisseur RS-232 vers CAN qui permet à un PC ou à tout appareil doté d'un port série d'échanger des messages avec des équipements CAN. Il assure la conversion entre les deux réseaux, de sorte que les hôtes série peuvent surveiller et commander les nœuds CAN sans interface CAN dédiée.Le port CAN est compatible avec CAN 2.0A et 2.0B et conforme à la norme ISO 11898-2, avec une résistance de terminaison de 120 Ω sélectionnable par cavalier. Les paramètres de communication CAN et RS-232 se configurent par logiciel, et le mode de communication transparent est pris en charge. Le côté CAN offre une isolation de 3000 VDC, qui contribue à protéger l'équipement RS-232 contre les défauts du réseau CAN.Un chien de garde intégré surveille le fonctionnement, et des voyants d'alimentation, de flux de données et d'erreur indiquent l'état des deux interfaces. Le module dispose d'un tampon de réception de 1000 trames côté CAN et d'un tampon de 900 trames côté RS-232. Le fonctionnement en duplex intégral des appareils RS-232 n'est pas pris en charge. L'installation se fait sur rail DIN, dans un boîtier plastique, avec une plage de fonctionnement de -25 ~ +75 °C.ApplicationsConnexion de PC ou d'hôtes IHM à des réseaux d'équipements CAN via RS-232Liaison d'automates programmables et de contrôleurs embarqués RS-232 à un réseau CANSurveillance et commande d'équipements CAN dans des systèmes d'automatisation industrielle

I-7530A-G relie les appareils série aux réseaux de bus CAN. Son port COM unique peut être configuré en RS-232, RS-485 ou RS-422, et les messages CAN sont transmis au côté série, de sorte que les équipements existants puissent participer à la commande et à la supervision basées sur CAN sans modification des appareils eux-mêmes.Le convertisseur est conforme aux normes CAN 2.0A/2.0B et ISO 11898-2 et prend en charge des débits CAN de 10 k à 1 M bit/s. Les paramètres de communication CAN et série sont configurables par logiciel. L'isolation galvanique (3 kV DC-DC et photocoupleur de 2500 Vrms côté CAN) protège les équipements série des défauts provenant du réseau CAN.Un chien de garde matériel aide l'appareil à se rétablir après des perturbations dans des environnements sévères ou fortement bruités électriquement. Des LED d'alimentation, de transmission de données et d'erreur indiquent l'état de fonctionnement, et le boîtier pour rail DIN avec une plage de fonctionnement de -25 ~ +75 °C convient aux armoires de commande industrielles.ApplicationsRaccordement d'appareils RS-232, RS-485 ou RS-422 à des réseaux de bus CANSystèmes de commande et de supervision combinant divers appareils de communication série et CANIntégration série vers CAN isolée dans les armoires industrielles

Convertisseur Modbus RTU vers CAN.

Le I-7530A-MR-G est un convertisseur Modbus RTU vers CAN destiné aux systèmes de commande disposant d'un maître Modbus RTU série mais dépourvus d'interface CAN. Il relie les deux réseaux afin que les codes de fonction Modbus standard puissent accéder aux appareils CAN, ce qui est utile lorsque les capteurs ou actionneurs ne sont disponibles qu'avec une connectivité CAN.En mode esclave Modbus, le convertisseur répond aux codes de fonction 0x03, 0x04, 0x06 et 0x10 pour lire ou écrire des messages CAN. Son micrologiciel réserve également une mémoire dédiée à jusqu'à 100 types de messages CAN urgents devant être traités immédiatement, en parallèle du tampon de réception normal. Le mode maître Modbus, qui permet au convertisseur d'interroger plusieurs esclaves Modbus RTU et de relayer les données vers les appareils CAN, nécessite le micrologiciel v1.11 ou ultérieur.Outre Modbus, l'appareil peut convertir des messages CAN vers des chaînes de commande ASCII et inversement, ou fonctionner en mode liaison par paire pour transmettre des données de façon transparente entre deux appareils RS-232, RS-422 ou RS-485 via le bus CAN. Les ports série ne peuvent pas être utilisés simultanément. Un utilitaire est fourni pour la configuration et le test de communication CAN, et le micrologiciel peut être mis à jour via RS-232.ApplicationsRaccordement de capteurs et actionneurs CAN aux automates, IHM et systèmes SCADA parlant Modbus RTULiaisons série transparentes entre appareils RS-232, RS-422 ou RS-485 sur un réseau CANSupervision et commande en automatisation industrielle lorsque les appareils CAN doivent être atteints depuis un maître Modbus RTU
