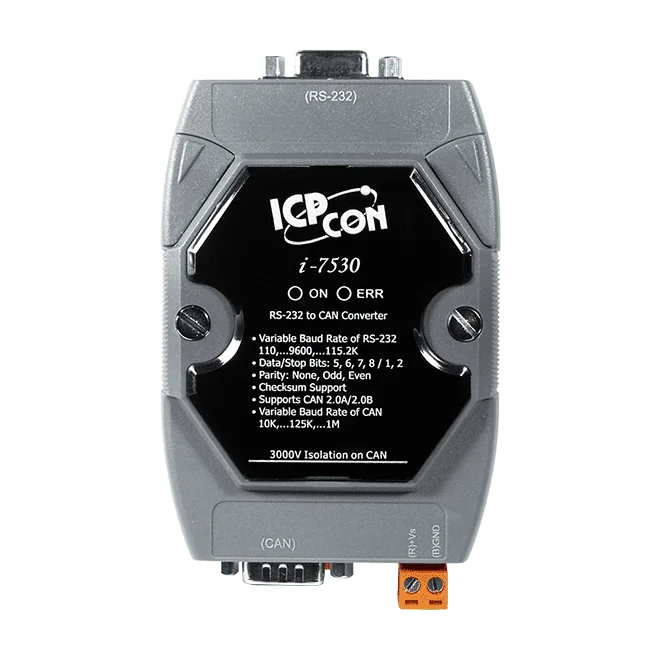

I-7530-G Convertisseur RS-232 vers CAN, port CAN isolé 3000 VDC
Convertisseur RS-232 vers CAN isolé, à paramètres configurables par logiciel, avec mode transparent et chien de garde, pour relier des PC et des équipements série aux réseaux CAN.
- Compatible CAN 2.0A et 2.0B, entièrement conforme à la norme ISO 11898-2
- Isolation de 3000 VDC côté CAN qui protège l'équipement RS-232
- Paramètres de communication CAN et RS-232 configurables par logiciel
- Mode de communication transparent pris en charge
- Tampon de réception CAN de 1000 trames et tampon de réception RS-232 de 900 trames
- Chien de garde intégré pour un fonctionnement continu en environnements sévères ou bruyants
248,00 € par pièce
| 1-9 pcs | 248,00 € | |
|---|---|---|
| 10-30 pcs | 236,00 € | −5 % |
| 31+ pcs | 223,00 € | −10 % |
Informations sur le produit "I-7530-G Convertisseur RS-232 vers CAN, port CAN isolé 3000 VDC"
I-7530-G est un convertisseur RS-232 vers CAN qui permet à un PC ou à tout appareil doté d'un port série d'échanger des messages avec des équipements CAN. Il assure la conversion entre les deux réseaux, de sorte que les hôtes série peuvent surveiller et commander les nœuds CAN sans interface CAN dédiée.
Le port CAN est compatible avec CAN 2.0A et 2.0B et conforme à la norme ISO 11898-2, avec une résistance de terminaison de 120 Ω sélectionnable par cavalier. Les paramètres de communication CAN et RS-232 se configurent par logiciel, et le mode de communication transparent est pris en charge. Le côté CAN offre une isolation de 3000 VDC, qui contribue à protéger l'équipement RS-232 contre les défauts du réseau CAN.
Un chien de garde intégré surveille le fonctionnement, et des voyants d'alimentation, de flux de données et d'erreur indiquent l'état des deux interfaces. Le module dispose d'un tampon de réception de 1000 trames côté CAN et d'un tampon de 900 trames côté RS-232. Le fonctionnement en duplex intégral des appareils RS-232 n'est pas pris en charge. L'installation se fait sur rail DIN, dans un boîtier plastique, avec une plage de fonctionnement de -25 ~ +75 °C.
Applications
- Connexion de PC ou d'hôtes IHM à des réseaux d'équipements CAN via RS-232
- Liaison d'automates programmables et de contrôleurs embarqués RS-232 à un réseau CAN
- Surveillance et commande d'équipements CAN dans des systèmes d'automatisation industrielle
| Boîtier: | Plastique |
|---|---|
| Entrée d'alimentation: | +10 VDC à +30 VDC |
| Montage: | Rail DIN |
| Protocole: | CAN 2.0A/2.0B |
| Température de fonctionnement: | -25 ~ +75 °C |
| Type de produit: | Convertisseur |
| Interface: | CAN, RS-232 |
| Ports: | 1 x RS-232, 1 x CAN |
| Isolation: | 3000 VDC (côté CAN) |
Caractéristiques techniques
| Indicateurs LED | |
|---|---|
| État | 1 x Alimentation 1 x état CAN |
| Ports COM | |
| Ports | 1 x RS-232 (D-Sub femelle 9 broches (TxD, RxD, GND)) |
| Débit en bauds | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps |
| Parité | Aucune, Paire, Impaire |
| Bit de données | 5, 6, 7, 8 |
| Bit d'arrêt | 1, 2 |
| Tampon de réception | 900 trames de données |
| CAN | |
| Ports | 1 |
| Spécification | ISO-11898-2, CAN 2.0A et CAN 2.0B |
| Débit en bauds | 10 k ~ 1 Mbit/s |
| Isolation | 3000 VDC pour CC-CC, 2500 Vrms pour optocoupleur |
| Résistance de terminaison | Résistance de terminaison 120 Ω sélectionnable par cavalier |
| Filtre | Oui |
| Tampon de réception | 1000 trames de données |
| Alimentation | |
| Plage d'entrée | +10 VDC à +30 VDC |
| Consommation | 1 W |
| Mécanique | |
| Boîtier | Plastique |
| Dimensions (mm) | 72 x 118 x 33 (W x L x H) |
| Installation | Rail DIN |
| Environnement | |
| Température de fonctionnement | -25 ~ +75 °C |
| Température de stockage | -30 ~ +80 °C |
| Humidité | 10 ~ 90 % HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
