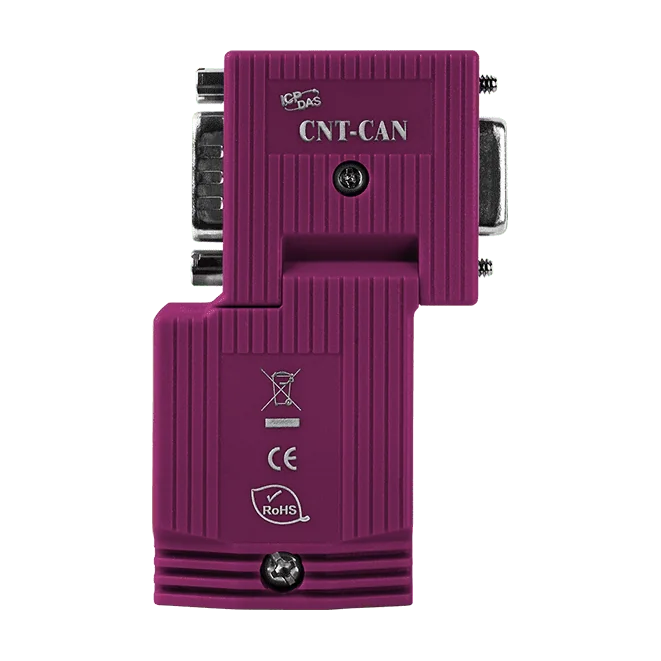

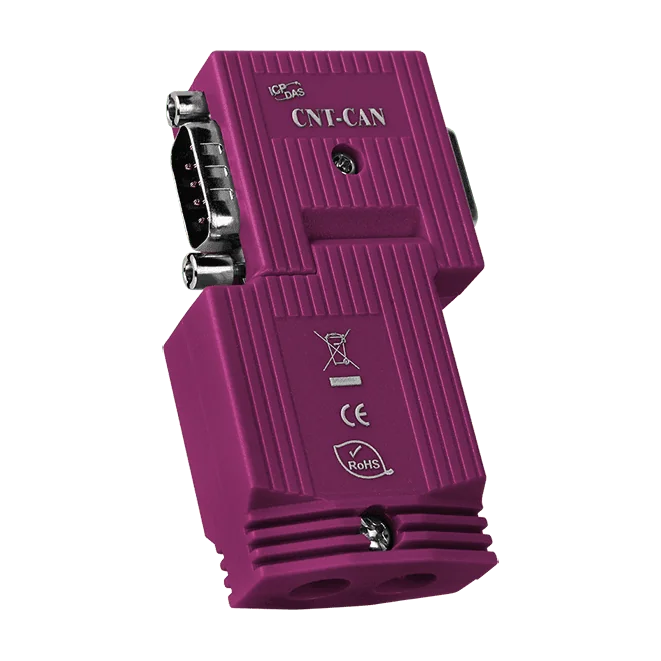

CNT-CAN Connecteur de bus CAN à connexion rapide avec terminaison 120Ω

Le CNT-PROFI CR raccorde un nœud PROFIBUS à la ligne PROFIBUS. Sa technologie de raccordement rapide évite de dénuder les conducteurs du bus, ce qui permet de relier un appareil à la ligne rapidement lors de l'installation.Le connecteur est doté d'un boîtier en plastique avec des résistances de terminaison intégrées, et un commutateur intégré permet de sélectionner la résistance de terminaison adaptée à la position du nœud sur le bus. Il fournit un connecteur mâle D-Sub 9 broches avec sortie de câble à 90° et deux entrées de câble.Les débits supportés vont de 9,6 kbit/s à 12 Mbit/s. L'appareil est prévu pour une température de fonctionnement de -25 à +75 ℃ et une température de stockage de -30 à +80 ℃, avec une humidité de 10 à 90 % HR, sans condensation.ApplicationsAutomatisation de fabricationAutomatisation de procédés

Le HRT-227CS CR convertit une boucle HART en liaison par fibre monomode, permettant de surveiller les appareils de terrain HART sur des distances que le câblage cuivre ne peut pratiquement pas couvrir. Son port optique duplex SC à 1310 nm atteint jusqu'à 30 km, et cet appareil convient aux ingénieurs qui doivent ramener des transmetteurs distants vers un hôte HART central sans perdre les données numériques.Le convertisseur gère les trames HART courtes et longues et prend en charge le mode burst. Il peut fonctionner en configuration point à point ou multipoint avec jusqu'à 15 appareils esclaves HART, et autorise deux maîtres HART sur le réseau. Une résistance de boucle de 250 Ω sélectionnable, réglée par commutateur DIP, permet d'installer l'appareil sans résistance externe lorsqu'une telle résistance est requise.La configuration s'effectue avec l'utilitaire gratuit HC_Tool via un port de configuration RS-232, et le micrologiciel peut être mis à jour par le même port COM. La détection de rupture de fibre et un watchdog intégré facilitent le diagnostic des défauts, tandis que la protection ESD de 4 kV et l'isolation UL1577 sur le port HART favorisent une installation fiable. L'appareil se monte sur rail DIN et est prévu pour une température de fonctionnement de -25 ~ +75 °C.ApplicationsMesure de courantIndustrie pétrochimiqueSurveillance environnementaleSurveillance de tunnelsSystèmes de supervisionSupervision de bâtiments

HRT-310 CR est une passerelle maître HART vers esclave Modbus. Elle permet à un maître Modbus d'accéder aux appareils de terrain HART, tels que les transmetteurs et les actionneurs, afin d'intégrer leurs données dans un réseau Modbus existant sans gestion HART personnalisée. Le logiciel HG_Tool est fourni pour la configuration du module et le diagnostic des appareils HART.La passerelle prend en charge les trames HART courtes et longues, le mode burst ainsi que les topologies point à point ou multipoint, avec jusqu'à 15 appareils HART. Deux maîtres HART peuvent être autorisés, et les appareils HART peuvent être remplacés à chaud. Côté Modbus, elle propose les formats RTU et ASCII en mode esclave, sur RS-232 (3 fils), RS-422 ou RS-485.Son usage typique consiste à intégrer des débitmètres HART dans un système IHM ou SCADA. Chaque appareil HART apparaît pour l'hôte comme un esclave Modbus, de sorte que celui-ci peut utiliser sa communication Modbus RTU intégrée pour lire directement les appareils.ApplicationsAutomatisation industrielleAutomatisation de productionAutomatisation de procédésIntégration de débitmètres HART et d'autres appareils HART dans des systèmes IHM ou SCADA via ModbusRaccordement d'appareils HART à des réseaux Modbus dans des installations RS-485 multivoies

HRT-310-UTA CR est une passerelle maître HART qui fait le pont entre les appareils de terrain HART en liaison série et les réseaux Modbus. Le maître Modbus accède aux appareils HART via la passerelle, de sorte que les transmetteurs, actionneurs et instruments similaires apparaissent comme des esclaves Modbus pour une IHM, un système SCADA ou un automate programmable. La configuration et le diagnostic des appareils HART sont assurés par l'utilitaire logiciel HG_Tool.La passerelle prend en charge les topologies HART point à point et multipoint, avec jusqu'à 15 appareils HART, en trames courtes et longues ainsi qu'en mode burst. Deux maîtres HART peuvent être autorisés, et les adresses des trames longues sont acquises automatiquement. Modbus RTU et Modbus ASCII sont tous deux pris en charge en mode esclave Modbus, sur RS-232, RS-422 ou RS-485.Cette variante CR est destinée aux applications à -40 ℃, avec une plage de fonctionnement de -40 ~ +75 °C. Elle est conçue pour un montage sur rail DIN en position verticale et fonctionne avec une alimentation non régulée de +10 ~ +30 VDC.ApplicationsAutomatisation industrielleAutomatisation de la productionAutomatisation des procédésIntégration de débitmètres et transmetteurs de terrain HART dans des systèmes IHM ou SCADA via Modbus
