I-8123W-G Module maître CANopen, 1 port, bus parallèle

Le I-8123W-CPS-G ajoute un port esclave CANopen unique aux PAC ICP DAS compatibles, permettant à un ingénieur de raccorder un contrôleur WinPAC, ViewPAC ou XPAC à un réseau CANopen en tant que dispositif esclave. C'est un choix pratique lorsqu'un PAC doit disposer d'une connectivité CANopen sans passer par une passerelle distincte, et il convient au contrôle temps réel distribué dans les applications industrielles, du bâtiment et des véhicules.Le module respecte la spécification CiA DS-301 v4.02 et prend en charge des identifiants de nœud de 1 à 127, avec un identifiant de nœud esclave programmable. Le Node Guarding, le Heartbeat Consumer, les EMCY et le comportement PDO/SYNC peuvent être configurés par des déclencheurs d'événements et plusieurs modes de transmission PDO, tandis que le mapping PDO dynamique et la sortie PDO sur un seul octet contribuent à une mise à jour efficace des données de process.Référence de commande I-8123W-CPS-G CR. L'interface CAN utilise un contrôleur NXP SJA1000T avec une résistance de terminaison intégrée de 120 Ω, une plage de débit de 10 k à 1 M, et une isolation photoélectrique de 2500 Vrms côté CAN. Des démonstrations eVC++, VB.Net et C# fournies par le constructeur facilitent le développement d'applications.ApplicationsAutomatisation industrielleAutomatisation du bâtimentVéhiculeMaritimeRéseaux de contrôle embarqués

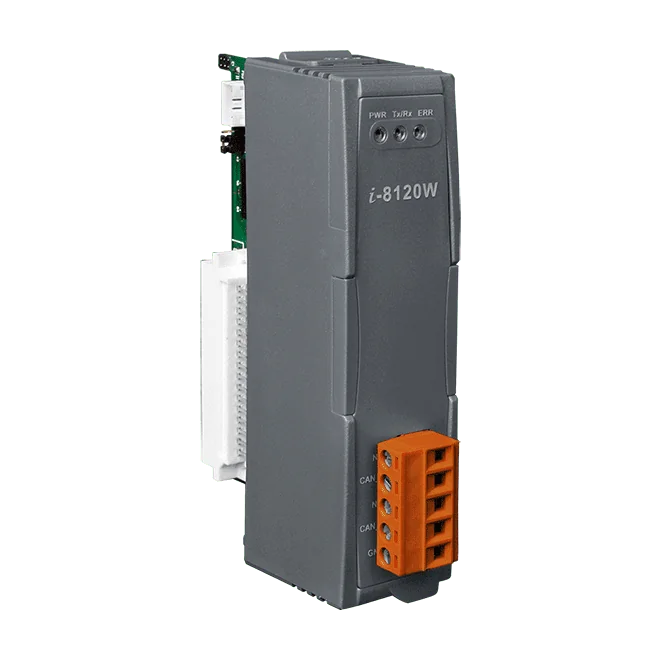

Le I-8120W-G ajoute une interface CAN 2.0A/2.0B aux contrôleurs WinPAC-8000, ViewPAC et XPAC-8000 via un bus parallèle. Son processeur 80186 embarqué exécute un micrologiciel défini par l'utilisateur : les ingénieurs peuvent ainsi gérer le trafic CAN localement, le contrôleur principal assurant la logique de niveau supérieur. La variante -G est la version conforme RoHS, référencée sous le code de commande I-8120W-G CR.Conçu pour la commande temps réel distribuée, le module prend en charge par défaut des débits de 10 kbit/s à 1 Mbit/s et permet de définir des débits personnalisés. Une résistance de terminaison de 120 Ω commutable simplifie la terminaison du bus, et les messages CAN sont horodatés avec une précision de ±1 ms. L'isolation est de 3000 VDC pour la section DC-DC et de 2500 Vrms pour le photocoupleur.Programmable, le module peut également faire office de serveur de périphériques multiport CAN, en faisant le pont entre CAN et les ports RS-232, RS-485 ou Ethernet, ce qui permet aux intégrateurs de réaliser des applications couvrant différents protocoles de communication. Le micrologiciel et les démonstrations sont fournis avec des bibliothèques C/C++, ainsi que des démonstrations et bibliothèques VC6 et VS 2005.ApplicationsCommunication CAN robuste dans les navires solairesServeur de périphériques CAN multiport programmablePont entre CAN et réseaux RS-232, RS-485 et EthernetCommande temps réel distribuée sur bus CAN

Le I-8124W-G ajoute un port maître DeviceNet aux contrôleurs WinPAC, ViewPAC et XPAC-CE6 via le bus parallèle. Il intègre un contrôleur CAN avec un port DeviceNet isolé, ce qui permet à l'ingénieur de piloter un réseau DeviceNet depuis un PAC sans passerelle de bus de terrain séparée.Le maître prend en charge jusqu'à 64 nœuds, avec un identifiant MAC maître programmable ainsi que les fonctions Groupe 2 et UCMM. Les modes de fonctionnement Poll, Bit-Strobe et Change Of State/Cyclic I/O sont disponibles. Le module peut scruter automatiquement les esclaves, ajouter ou retirer des appareils pendant que le réseau est en ligne, et se reconnecter automatiquement après une coupure de liaison.Adapté à l'intégration de vannes et de capteurs ainsi qu'à la communication avec les variateurs, le module est livré sous la référence I-8124W-G CR. Parmi les caractéristiques principales figurent un débit de 125k, 250k ou 500k bauds, une résistance de terminaison de 120 Ω commutable, une isolation DC-DC de 3000 VDC et une plage de fonctionnement de -25 à +75 ℃.ApplicationsApplications DeviceNet CVDCommunication avec les variateurs PowerFlex400Applications de vannes SMCApplications de vannes IFC-125Applications de vannes MKS FRCAApplications de capteurs de distance SICKRéseaux de commande pour l'automatisation industrielle, l'automatisation de bâtiments, les véhicules, la marine et les systèmes embarqués

Le I-87120-G ajoute un port CAN unique aux unités hôtes ICP DAS des familles I-8000 et iP-8000, ViewPAC-2000, WinPAC-8000, LinPAC-8000 et XPAC-8000-CE6. Une fois installé, l'hôte peut fonctionner en convertisseur CAN, en esclave CAN ou en maître CAN sur un réseau CAN.Le module utilise un contrôleur NXP SJA1000T et prend en charge CAN 2.0A et CAN 2.0B selon ISO-11898-2, avec des débits configurables par l'utilisateur de 10 k à 1 M bit/s. Des tampons de réception et de commande de 4096 enregistrements chacun sont fournis, ainsi que des bibliothèques de fonctions C/C++, des démonstrations et un utilitaire pour faciliter le développement d'applications d'envoi et de réception CAN.Le I-87120-G est la référence de commande de cette version à port unique. Il offre une isolation par photocoupleurs de 2500 Vrms et une résistance de terminaison de 120 Ω sélectionnable par cavalier, avec une plage de température de fonctionnement de -25 ~ +75 °C.ApplicationsApplications des protocoles DeviceNet, CANopen, CAN J1939 et SDSCommunication sur bus CANAutomatisation industrielleMachines industriellesAutomatisation du bâtimentAgroalimentaireFabrication de semi-conducteursSystèmes de commande
