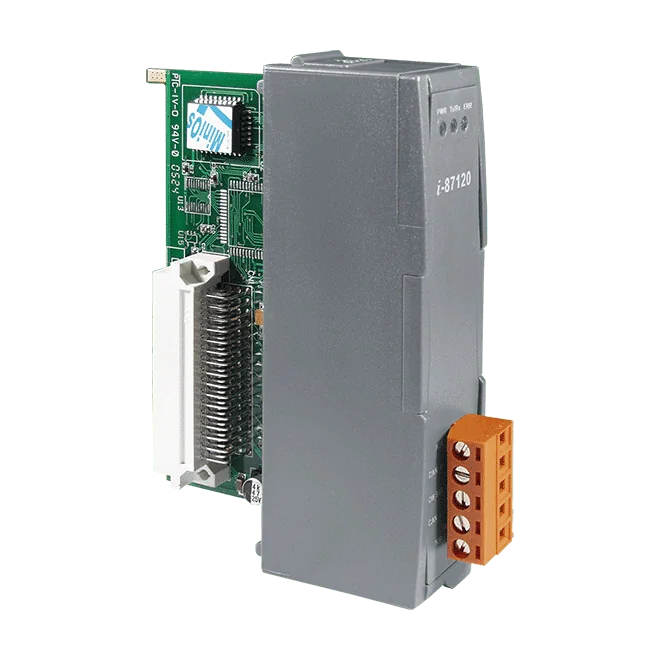

I-87120-G Module CAN programmable 1 port pour I-8000 et hôtes WinPAC

I-87123-G est un module maître CANopen mono-port destiné aux ingénieurs qui ont besoin d'un contrôleur maître dédié sur un réseau bus CAN. Il respecte la spécification DS-301 v4.02 et assure la gestion du réseau, le balayage de tous les nœuds présents sur le réseau, ainsi que la surveillance des événements EMCY, Node Guarding et Heartbeat.Pour les données de process, le module propose les modes SYNC de PDO déclenché par événement, sur requête distante, cyclique et acyclique, ainsi que le mappage dynamique des PDO. La communication SDO prend en charge le protocole segmenté, et le module peut également fonctionner en mode maître d'écoute. La plage de débit est de 10 k ~ 1 M, et une résistance de terminaison de 120 Ω est intégrée.Le module est isolé, avec 3000 VDC pour la liaison DC-DC et 2500 Vrms pour les canaux à optocoupleurs. Il est prévu pour une température de fonctionnement de -25 ~ +75 °C et comprend des LED d'état PWR, RUN et ERR. Le support pilote est indiqué pour WinPAC, ViewPAC, XPAC et XPAC-CE6, et le SDK couvre eVC++4.0, VC++, VB.net et C#.net.ApplicationsMachines industriellesÉquipements de laboratoire et rechercheAppareils de restaurationMaritimeMédicalVéhicules spécialisés

Le I-87124-G dote les contrôleurs WinPAC et ViewPAC d'un port maître DeviceNet, permettant à un PAC d'interroger et de gérer des périphériques esclaves sur un réseau DeviceNet sans passerelle de bus de terrain séparée. Le module se place côté bus CAN en tant que contrôleur CAN autonome et assure le rôle de maître, avec la prise en charge de jusqu'à 63 nœuds esclaves.Les ingénieurs qui choisissent ce module trouveront un ensemble complet de modes de fonctionnement des E/S et de fonctions de gestion réseau. Les modes Poll, Bit-Strobe et Change Of State/Cyclic sont pris en charge, ainsi que les fonctions Group 2 et UCMM, la détection automatique des périphériques Group 2 et UCMM, et le balayage automatique des périphériques esclaves. Des périphériques peuvent être ajoutés ou retirés d'un réseau en fonctionnement, et la connexion se rétablit automatiquement en cas de coupure.Pour la conception électrique, le port est isolé, avec 3000 VDC pour le DC-to-DC et 2500 Vrms pour le photocoupleur, et intègre une résistance de terminaison de 120 Ω commutable. Le logiciel prend en charge Windows CE avec des SDK pour VB.Net 2005, C#.Net 2005 et eVC++ 4.0. Le module est prévu pour une température de fonctionnement de -25 ~ +75 ℃.ApplicationsAutomatisation industrielleMachines industriellesAutomatisation des bâtimentsAgroalimentaireFabrication de semi-conducteursRéseaux de commande embarqués pour véhicules, applications maritimes et systèmes embarquésSystèmes de commande

Le I-8120W-G ajoute une interface CAN 2.0A/2.0B aux contrôleurs WinPAC-8000, ViewPAC et XPAC-8000 via un bus parallèle. Son processeur 80186 embarqué exécute un micrologiciel défini par l'utilisateur : les ingénieurs peuvent ainsi gérer le trafic CAN localement, le contrôleur principal assurant la logique de niveau supérieur. La variante -G est la version conforme RoHS, référencée sous le code de commande I-8120W-G CR.Conçu pour la commande temps réel distribuée, le module prend en charge par défaut des débits de 10 kbit/s à 1 Mbit/s et permet de définir des débits personnalisés. Une résistance de terminaison de 120 Ω commutable simplifie la terminaison du bus, et les messages CAN sont horodatés avec une précision de ±1 ms. L'isolation est de 3000 VDC pour la section DC-DC et de 2500 Vrms pour le photocoupleur.Programmable, le module peut également faire office de serveur de périphériques multiport CAN, en faisant le pont entre CAN et les ports RS-232, RS-485 ou Ethernet, ce qui permet aux intégrateurs de réaliser des applications couvrant différents protocoles de communication. Le micrologiciel et les démonstrations sont fournis avec des bibliothèques C/C++, ainsi que des démonstrations et bibliothèques VC6 et VS 2005.ApplicationsCommunication CAN robuste dans les navires solairesServeur de périphériques CAN multiport programmablePont entre CAN et réseaux RS-232, RS-485 et EthernetCommande temps réel distribuée sur bus CAN

Le I-8123W-CPS-G ajoute un port esclave CANopen unique aux PAC ICP DAS compatibles, permettant à un ingénieur de raccorder un contrôleur WinPAC, ViewPAC ou XPAC à un réseau CANopen en tant que dispositif esclave. C'est un choix pratique lorsqu'un PAC doit disposer d'une connectivité CANopen sans passer par une passerelle distincte, et il convient au contrôle temps réel distribué dans les applications industrielles, du bâtiment et des véhicules.Le module respecte la spécification CiA DS-301 v4.02 et prend en charge des identifiants de nœud de 1 à 127, avec un identifiant de nœud esclave programmable. Le Node Guarding, le Heartbeat Consumer, les EMCY et le comportement PDO/SYNC peuvent être configurés par des déclencheurs d'événements et plusieurs modes de transmission PDO, tandis que le mapping PDO dynamique et la sortie PDO sur un seul octet contribuent à une mise à jour efficace des données de process.Référence de commande I-8123W-CPS-G CR. L'interface CAN utilise un contrôleur NXP SJA1000T avec une résistance de terminaison intégrée de 120 Ω, une plage de débit de 10 k à 1 M, et une isolation photoélectrique de 2500 Vrms côté CAN. Des démonstrations eVC++, VB.Net et C# fournies par le constructeur facilitent le développement d'applications.ApplicationsAutomatisation industrielleAutomatisation du bâtimentVéhiculeMaritimeRéseaux de contrôle embarqués
