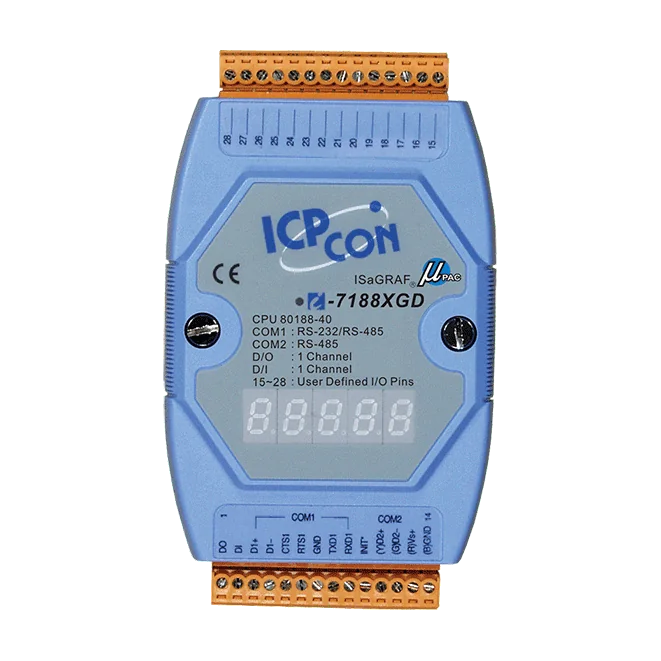

I-7188XGD PAC sériel ISaGRAF de format compact avec affichage LED 7 segments à 5 chiffres

Le I-7188XG CR est un automate programmable compact (PAC) qui exécute l'ISaGRAF Ver.3 SoftLogic embarqué conforme à la norme CEI 61131-3, ce qui en fait un choix pratique pour la logique de commande locale dans un encombrement réduit sur rail DIN. Il associe un processeur 80188 à 40 MHz, le système MiniOS7 et deux ports série pour le raccordement des équipements de terrain.Deux ports série sont fournis, un RS-232/RS-485 et un RS-485, tous deux non isolés et capables d'atteindre 115200 bps. Les fonctions maître Modbus RTU/ASCII et esclave Modbus RTU sont prises en charge, ainsi que le DCON, des protocoles définis par l'utilisateur et les E/S déportées via DCON ou Modbus RTU. Un X-Board optionnel peut être monté pour ajouter des ports COM, des E/S ou de la mémoire.Cette variante ne dispose pas de l'afficheur LED 7 segments à 5 chiffres ; cette fonction est disponible sur l'I-7188XGD. Notez que l'ISaGRAF ne peut pas fonctionner sur les PC Windows 7 ou 8 en 64 bits : dans ce cas, Win-GRAF est l'environnement de programmation adapté.ApplicationsLogique de commande autonome CEI 61131-3 dans des armoires compactesScrutation en maître Modbus RTU/ASCII série des équipements de terrainPasserelles d'équipements série et E/S locales sur panneaux à rail DIN

Le I-7188EG CR est un automate programmable industriel (PAC) de format de poche qui associe un processeur 80188 cadencé à 40 MHz à la logique embarquée ISaGRAF Ver.3 SoftLogic, permettant d'écrire la logique de commande selon la norme CEI 61131-3 et de l'exécuter directement sur l'appareil. Il convient aux tâches de commande compactes qui requièrent à la fois un faible encombrement et une connectivité Ethernet.La communication est assurée par un port Ethernet 10Base-T RJ-45, un port RS-232 et un port RS-485, avec des débits série allant jusqu'à 115200 bps. Le contrôleur prend en charge le fonctionnement en maître Modbus RTU/ASCII ainsi qu'en esclave Modbus RTU et Modbus TCP/IP, et inclut les options DCON, Fbus et Ebus, ainsi qu'un protocole défini par l'utilisateur. Lorsque davantage de ports série ou d'entrées/sorties sont nécessaires, une carte d'extension X-Board peut être installée.Ce code de commande correspond à la version standard, sans l'afficheur LED 7 segments à 5 chiffres proposé sur l'I-7188EGD. L'appareil se monte sur rail DIN, consomme 2,0 W sous une alimentation de +10 à 30 VDC et est prévu pour un fonctionnement de -25 à +75 °C.ApplicationsLogique de commande embarquée écrite selon la norme CEI 61131-3 avec ISaGRAFCommunication Modbus entre hôtes Ethernet et équipements série RTU

L'I-7188EGD est un automate programmable de poche qui exécute un SoftLogic ISaGRAF Ver.3 embarqué, programmable selon la norme CEI 61131-3. Il repose sur un processeur 80188 cadencé à 40 MHz sous le système d'exploitation MiniOS7, et offre aux ingénieurs une connectivité Ethernet ainsi qu'une communication série dans un boîtier compact pour rail DIN.Par rapport à l'I-7188EG standard, cette variante ajoute un afficheur LED 7 segments à 5 chiffres, qui affiche directement sur l'appareil les informations d'état. Pour le reste, les deux modèles partagent les mêmes fonctions principales, notamment le port Ethernet unique 10Base-T, un port RS-232 et un port RS-485.Une extension est possible avec la carte d'extension d'E/S X-Board, qui peut ajouter des ports COM, des E/S ou de la mémoire.ISaGRAF ne peut pas fonctionner sur des PC Windows 7 ou 8 en 64 bits ; Win-GRAF est l'alternative recommandée pour ces systèmes.

PAC ultra-compact série/Ethernet basé sur ISaGRAF, avec CPU 80186-80 et MiniOS7.
