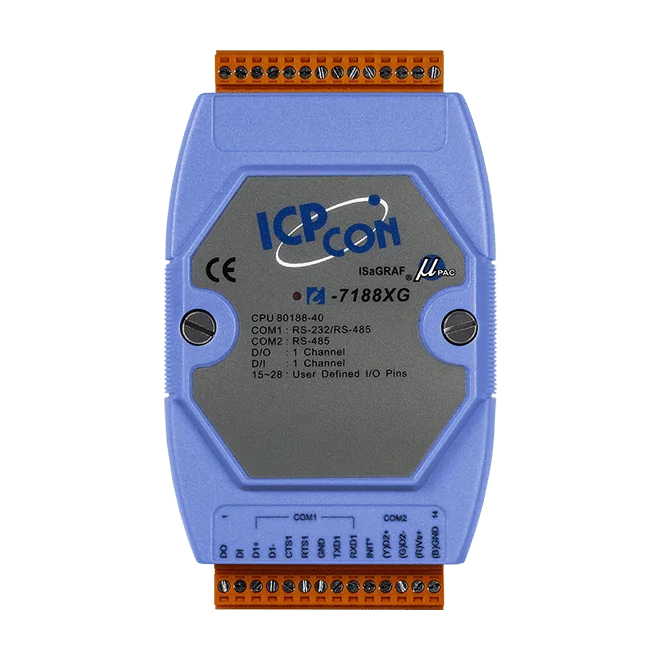

I-7188XG CR PAC compact ISaGRAF à ports série, 1 DI et 1 DO

L'I-7188XGD est un contrôleur d'automatisme programmable compact qui exécute une logique conforme à la norme CEI 61131-3 grâce au SoftLogic ISaGRAF Ver.3 intégré, sur un processeur 80188 à 40 MHz fonctionnant sous MiniOS7. Il convient aux ingénieurs qui ont besoin de piloter des appareils série et d'exécuter une logique locale dans un encombrement réduit sur rail DIN.Deux ports série, RS-232/RS-485 et RS-485, prennent en charge le fonctionnement en maître Modbus RTU/ASCII et en esclave Modbus RTU, ainsi que les protocoles DCON et les protocoles définis par l'utilisateur. L'I-7188XGD ajoute un affichage LED 7 segments à 5 chiffres à l'I-7188XG de base, pratique pour afficher directement sur l'appareil les valeurs d'état. Une option d'extension X-Board permet d'ajouter des ports COM, des E/S ou de la mémoire si la configuration standard ne suffit pas.Notez qu'ISaGRAF ne peut pas fonctionner sur les PC sous Windows 7 ou 8 en 64 bits. Dans ce cas, Win-GRAF est l'environnement de développement approprié.ApplicationsPilotage d'appareils série sur réseaux RS-232/RS-485Communication Modbus RTU maître ou esclaveCommande logique locale dans les armoires électriques sur rail DIN

Le I-7188EG CR est un automate programmable industriel (PAC) de format de poche qui associe un processeur 80188 cadencé à 40 MHz à la logique embarquée ISaGRAF Ver.3 SoftLogic, permettant d'écrire la logique de commande selon la norme CEI 61131-3 et de l'exécuter directement sur l'appareil. Il convient aux tâches de commande compactes qui requièrent à la fois un faible encombrement et une connectivité Ethernet.La communication est assurée par un port Ethernet 10Base-T RJ-45, un port RS-232 et un port RS-485, avec des débits série allant jusqu'à 115200 bps. Le contrôleur prend en charge le fonctionnement en maître Modbus RTU/ASCII ainsi qu'en esclave Modbus RTU et Modbus TCP/IP, et inclut les options DCON, Fbus et Ebus, ainsi qu'un protocole défini par l'utilisateur. Lorsque davantage de ports série ou d'entrées/sorties sont nécessaires, une carte d'extension X-Board peut être installée.Ce code de commande correspond à la version standard, sans l'afficheur LED 7 segments à 5 chiffres proposé sur l'I-7188EGD. L'appareil se monte sur rail DIN, consomme 2,0 W sous une alimentation de +10 à 30 VDC et est prévu pour un fonctionnement de -25 à +75 °C.ApplicationsLogique de commande embarquée écrite selon la norme CEI 61131-3 avec ISaGRAFCommunication Modbus entre hôtes Ethernet et équipements série RTU

L'I-7188EGD est un automate programmable de poche qui exécute un SoftLogic ISaGRAF Ver.3 embarqué, programmable selon la norme CEI 61131-3. Il repose sur un processeur 80188 cadencé à 40 MHz sous le système d'exploitation MiniOS7, et offre aux ingénieurs une connectivité Ethernet ainsi qu'une communication série dans un boîtier compact pour rail DIN.Par rapport à l'I-7188EG standard, cette variante ajoute un afficheur LED 7 segments à 5 chiffres, qui affiche directement sur l'appareil les informations d'état. Pour le reste, les deux modèles partagent les mêmes fonctions principales, notamment le port Ethernet unique 10Base-T, un port RS-232 et un port RS-485.Une extension est possible avec la carte d'extension d'E/S X-Board, qui peut ajouter des ports COM, des E/S ou de la mémoire.ISaGRAF ne peut pas fonctionner sur des PC Windows 7 ou 8 en 64 bits ; Win-GRAF est l'alternative recommandée pour ces systèmes.

PAC ultra-compact série/Ethernet basé sur ISaGRAF, avec CPU 80186-80 et MiniOS7.
