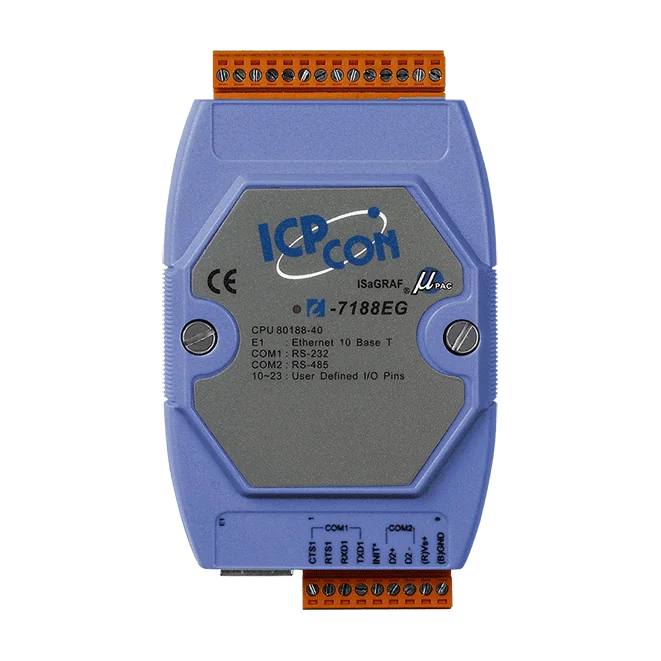

I-7188EG ISaGRAF Automate programmable (PAC) Ethernet de format de poche avec CPU 80188-40

Le I-7188XG CR est un automate programmable compact (PAC) qui exécute l'ISaGRAF Ver.3 SoftLogic embarqué conforme à la norme CEI 61131-3, ce qui en fait un choix pratique pour la logique de commande locale dans un encombrement réduit sur rail DIN. Il associe un processeur 80188 à 40 MHz, le système MiniOS7 et deux ports série pour le raccordement des équipements de terrain.Deux ports série sont fournis, un RS-232/RS-485 et un RS-485, tous deux non isolés et capables d'atteindre 115200 bps. Les fonctions maître Modbus RTU/ASCII et esclave Modbus RTU sont prises en charge, ainsi que le DCON, des protocoles définis par l'utilisateur et les E/S déportées via DCON ou Modbus RTU. Un X-Board optionnel peut être monté pour ajouter des ports COM, des E/S ou de la mémoire.Cette variante ne dispose pas de l'afficheur LED 7 segments à 5 chiffres ; cette fonction est disponible sur l'I-7188XGD. Notez que l'ISaGRAF ne peut pas fonctionner sur les PC Windows 7 ou 8 en 64 bits : dans ce cas, Win-GRAF est l'environnement de programmation adapté.ApplicationsLogique de commande autonome CEI 61131-3 dans des armoires compactesScrutation en maître Modbus RTU/ASCII série des équipements de terrainPasserelles d'équipements série et E/S locales sur panneaux à rail DIN

L'I-7188XGD est un contrôleur d'automatisme programmable compact qui exécute une logique conforme à la norme CEI 61131-3 grâce au SoftLogic ISaGRAF Ver.3 intégré, sur un processeur 80188 à 40 MHz fonctionnant sous MiniOS7. Il convient aux ingénieurs qui ont besoin de piloter des appareils série et d'exécuter une logique locale dans un encombrement réduit sur rail DIN.Deux ports série, RS-232/RS-485 et RS-485, prennent en charge le fonctionnement en maître Modbus RTU/ASCII et en esclave Modbus RTU, ainsi que les protocoles DCON et les protocoles définis par l'utilisateur. L'I-7188XGD ajoute un affichage LED 7 segments à 5 chiffres à l'I-7188XG de base, pratique pour afficher directement sur l'appareil les valeurs d'état. Une option d'extension X-Board permet d'ajouter des ports COM, des E/S ou de la mémoire si la configuration standard ne suffit pas.Notez qu'ISaGRAF ne peut pas fonctionner sur les PC sous Windows 7 ou 8 en 64 bits. Dans ce cas, Win-GRAF est l'environnement de développement approprié.ApplicationsPilotage d'appareils série sur réseaux RS-232/RS-485Communication Modbus RTU maître ou esclaveCommande logique locale dans les armoires électriques sur rail DIN

L'I-7188EGD est un automate programmable de poche qui exécute un SoftLogic ISaGRAF Ver.3 embarqué, programmable selon la norme CEI 61131-3. Il repose sur un processeur 80188 cadencé à 40 MHz sous le système d'exploitation MiniOS7, et offre aux ingénieurs une connectivité Ethernet ainsi qu'une communication série dans un boîtier compact pour rail DIN.Par rapport à l'I-7188EG standard, cette variante ajoute un afficheur LED 7 segments à 5 chiffres, qui affiche directement sur l'appareil les informations d'état. Pour le reste, les deux modèles partagent les mêmes fonctions principales, notamment le port Ethernet unique 10Base-T, un port RS-232 et un port RS-485.Une extension est possible avec la carte d'extension d'E/S X-Board, qui peut ajouter des ports COM, des E/S ou de la mémoire.ISaGRAF ne peut pas fonctionner sur des PC Windows 7 ou 8 en 64 bits ; Win-GRAF est l'alternative recommandée pour ces systèmes.

PAC ultra-compact série/Ethernet basé sur ISaGRAF, avec CPU 80186-80 et MiniOS7.
