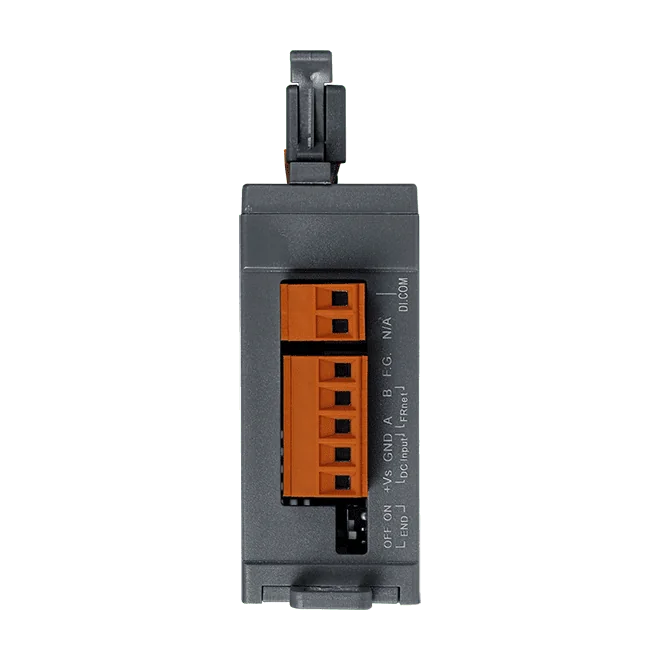

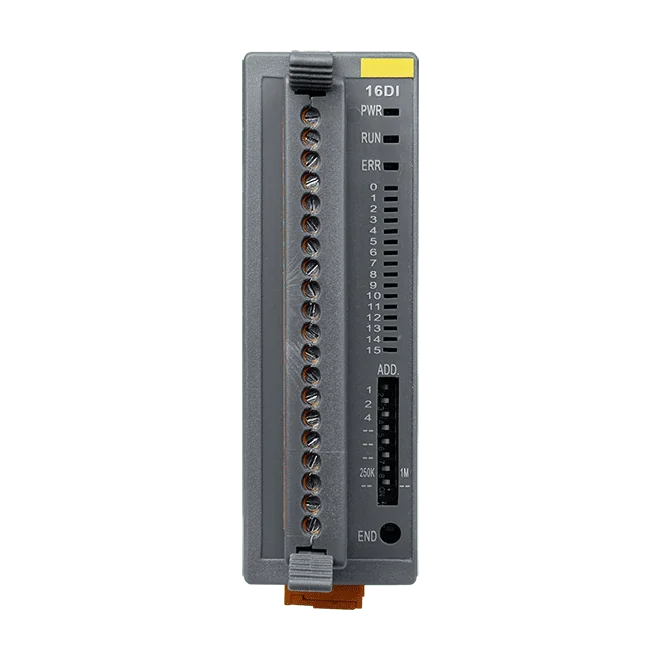

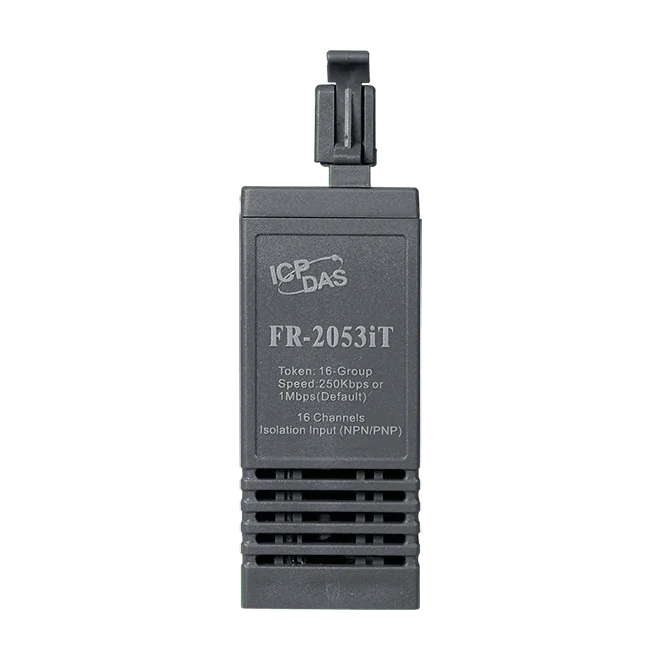

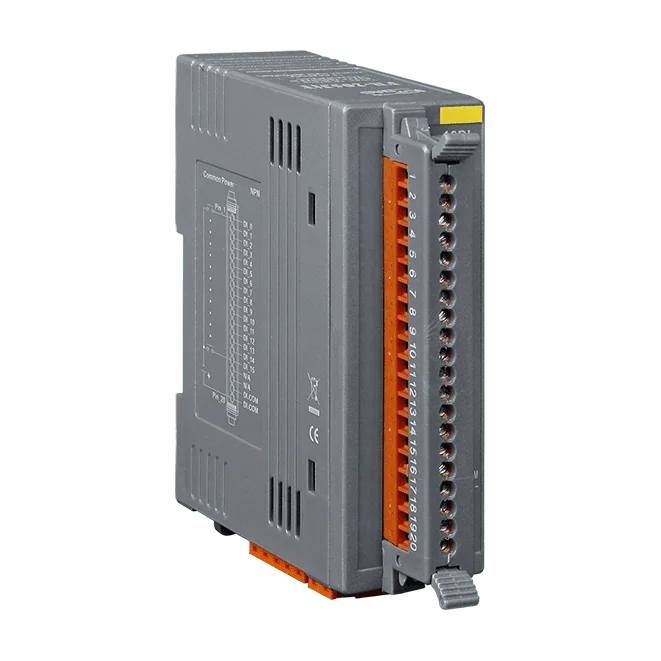

FR-2053iT Module d'E/S FRnet, 16 entrées TOR isolées Sink/Source (19 ~ 30 VCC)

Le FR-2053iTA CR ajoute 16 entrées numériques isolées à un réseau FRnet. Chaque voie accepte des signaux de contact sec en configuration Sink ou Source (NPN/PNP), avec un niveau ON de +3,5 ~ +30 VDC, ce qui convient à une large gamme de capteurs et de commutateurs de terrain.Les modules FRnet peuvent être connectés en guirlande, ce qui permet aux ingénieurs d'augmenter le nombre d'entrées déportées sans tirer un câble distinct pour chaque point. La commande DI à économie de câblage, la transmission en diffusion (1:n) et un temps de scrutation E/S fixe avec synchronisation rendent le réseau simple à concevoir et prévisible en exploitation.L'alimentation est assurée en +10 ~ +30 VDC avec protection contre l'inversion de polarité. Le module en boîtier plastique sur rail DIN est prévu pour un fonctionnement de -25 ~ +75 °C et offre une immunité EFT, ESD et aux surtensions selon les normes CEI 61000-4-4, -2 et -5 respectivement. Les vitesses de transfert sélectionnables de 250 kbps ou 1 Mbps (par défaut) permettent de choisir entre distance et temps de cycle.ApplicationsAcquisition d'entrées numériques déportées pour la commande par PC, PAC et automate programmableExtension d'entrées réparties à l'aide de modules E/S FRnet connectés en guirlande

Module d'E/S déportées à 16 sorties numériques isolées.

Le FR-2057TA ajoute 16 sorties numériques isolées à un réseau FRnet. Chaque voie est une sortie PNP (source) à collecteur ouvert, de 30 VDC et 100 mA maximum, avec une isolation de 3750 Vrms. Les modules sont raccordés en guirlande sur un bus FRnet à 2 fils ; un PC, un PAC ou un automate peut ainsi piloter des sorties distantes sans armoire d'E/S dédiée.FRnet gère la commande TOR en matériel, ce qui permet de réduire le câblage, sans surcharge logicielle pour le traitement du protocole. Les sorties peuvent être diffusées vers plusieurs modules simultanément (1:n), facilement dupliquées, et mises à jour selon un temps de scrutation E/S fixe de 2,88 ms avec synchronisation des E/S.Cette variante fonctionne à 250 kbps avec une distance de transmission pouvant atteindre 400 m. Le FR-2057HTA, à titre de comparaison, fonctionne à 1 Mbps sur une distance pouvant atteindre 100 m, avec un temps de cycle de 0,72 ms. Le module se monte sur rail DIN, utilise une alimentation de 10 à 30 VDC avec protection contre les inversions de polarité, et fonctionne entre -25 et +75 °C.ApplicationsCommande à distance de sorties numériques depuis un PC, un PAC ou un automateExtension des E/S distantes sur un réseau FRnet en guirlandeCommutation répartie de charges de type PNP dans des armoires de commande industrielles

Le FR-2057TW CR ajoute 16 sorties numériques isolées à fort courant à un réseau FRnet. Chaque sortie est de type NPN à émetteur commun (sink) : elle relie la charge à la masse lorsqu'elle est active. Le module est évalué pour des charges jusqu'à 30 VDC et 250 mA au maximum. Il convient aux ingénieurs qui doivent piloter des relais, des voyants ou d'autres charges de terrain depuis un PC, un PAC ou un automate programmable sur un bus simple à deux fils.Les modules se raccordent en guirlande (daisy-chain), ce qui limite le câblage au strict nécessaire. FRnet prend en charge deux vitesses de transfert, 250 kbit/s et 1 Mbit/s (par défaut). La distance maximale de transfert dépend de la vitesse choisie et du type de câble. La diffusion d'un contrôleur vers plusieurs modules ainsi que la duplication des sorties sont prises en charge. Le temps de scrutation E/S fixe et le mécanisme de synchronisation contribuent à maintenir des temps de réponse prévisibles sur l'ensemble du réseau.Le module assure une isolation interne au module de 3750 Vrms et intègre une protection EFT, ESD et contre les surtensions conforme à la norme CEI 61000-4-4, -4-2 et -4-5. Son boîtier plastique est conçu pour un montage sur rail DIN, avec une alimentation de 10 à 30 VDC et une plage de fonctionnement de -25 à +75 °C.ApplicationsCommande à distance des sorties numériques depuis PC, PAC et automates programmables via FRnetCommutation de relais, voyants et autres charges de terrain dans les systèmes E/S déportésExtension du nombre de sorties numériques dans les réseaux FRnet en guirlande
