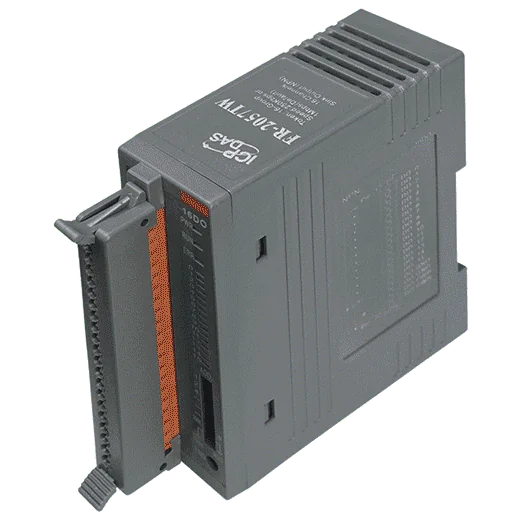

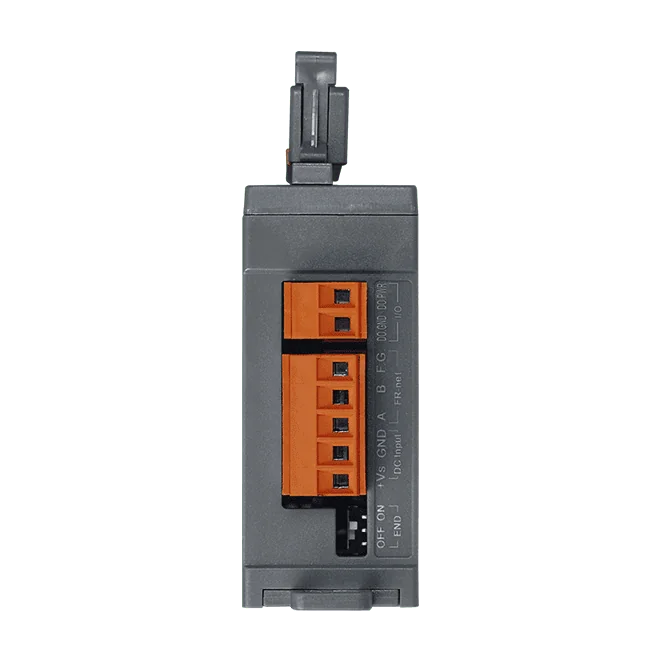

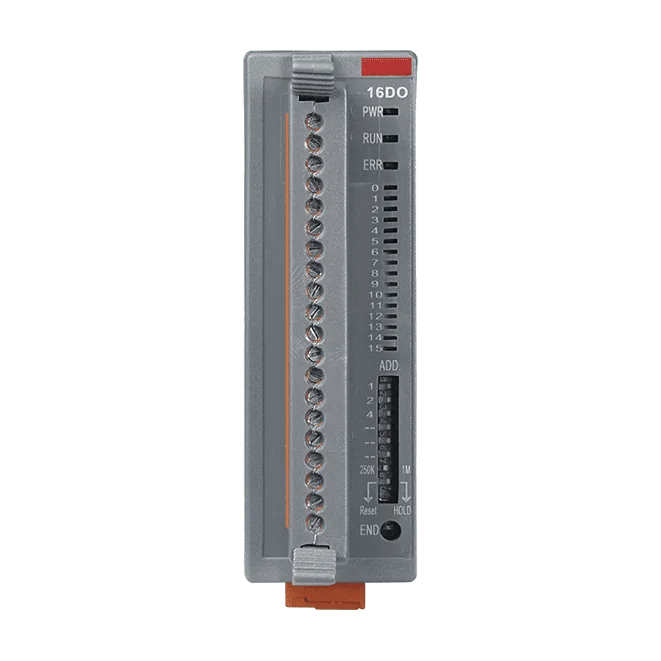

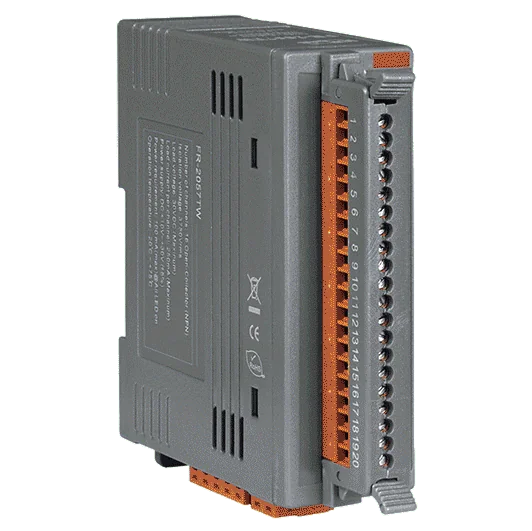

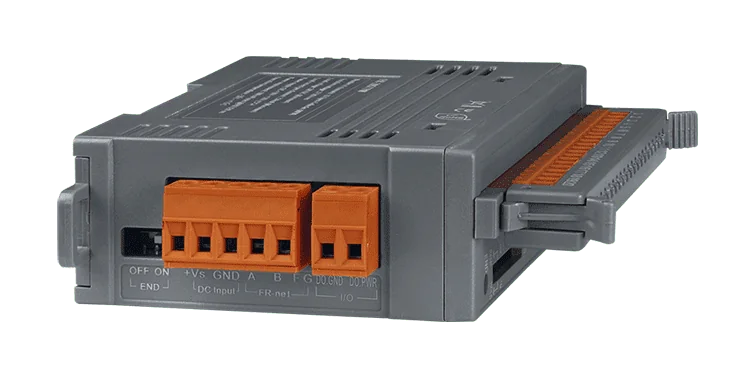

FR-2057TW Module E/S FRnet, 16 sorties TOR isolées type NPN, 30 VDC/250 mA

FR-2057iTA CR est un module de sortie numérique à 16 voies qui se connecte à un PC, un PAC ou un automate programmable via le bus FRnet. Ses sorties sont de type PNP (source), avec une tension nominale allant jusqu'à 30 VDC et un courant de 100 mA, chaque sortie étant isolée du côté terrain. Il convient à la commutation à distance d'actionneurs, de voyants et d'autres charges à entrée PNP lorsque le nombre de sorties, l'isolation et la longueur de câblage sont les critères déterminants.FRnet utilise un câble à paire torsadée à deux fils, tel que le Belden 9841, et les modules peuvent être chaînés en guirlande pour étendre les entrées/sorties déportées. Cette référence est configurée à 250 kbps, ce qui permet une distance de transfert maximale de 400 m, avec un temps de cycle de 2,88 ms. La configuration d'usine par défaut de 1 Mbps, avec une distance maximale de 100 m et un temps de cycle de 0,72 ms, se modifie à l'aide des commutateurs DIP. Le type de câble peut modifier la distance réalisable.Le module accepte une alimentation de +10 à +30 VDC avec protection contre l'inversion de polarité et consomme 2,4 W au maximum. Il est certifié pour une isolation intra-module de 3750 Vrms et réussit les essais EFT, ESD et de surtension selon les normes CEI 61000-4-4, -2 et -5. Il est logé dans un boîtier plastique et se monte sur rail DIN, avec une plage de fonctionnement de -25 à +75 °C. Le produit porte les marquages CE, UKCA, RoHS et DEEE.ApplicationsCommande à distance de sorties numériques depuis des systèmes PC, PAC ou automate programmableCommutation répartie de charges à entrée PNP sur un réseau FRnet en guirlandeMises à jour synchronisées des sorties dans une automatisation répartie

FR-2057iTW CR ajoute 16 sorties numériques isolées à courant élevé à un réseau FRnet. Chaque voie est une sortie NPN à collecteur ouvert (sink) de 30 VDC et 250 mA maximum, ce qui permet de commuter directement des charges depuis un nœud distant, sans étage de commande externe.Les modules FRnet sont montés en guirlande sur un câble à paire torsadée, ce qui réduit le câblage au minimum. Le réseau prend en charge la transmission en diffusion (1:n) et la duplication des sorties, et offre un temps de scan E/S fixe avec synchronisation des E/S. La vitesse de transfert se sélectionne par commutateurs DIP, 1 Mbps par défaut et 250 kbps disponibles pour les longues liaisons.Le module est conçu pour un montage sur rail DIN dans un boîtier plastique, avec une alimentation isolée de +10 ~ +30 VDC, une protection contre les inversions de polarité et une immunité aux transitoires rapides (EFT), aux décharges électrostatiques (ESD) et aux surtensions selon les normes CEI 61000-4-4, -2 et -5. Sa plage de fonctionnement est de -25 ~ +75 °C.ApplicationsCommutation de 16 charges distantes jusqu'à 30 VDC et 250 mA par voieExtension de la commande des sorties numériques distantes pour les systèmes PC, PAC et automates programmables via FRnet

Le FR-2057TA ajoute 16 sorties numériques isolées à un réseau FRnet. Chaque voie est une sortie PNP (source) à collecteur ouvert, de 30 VDC et 100 mA maximum, avec une isolation de 3750 Vrms. Les modules sont raccordés en guirlande sur un bus FRnet à 2 fils ; un PC, un PAC ou un automate peut ainsi piloter des sorties distantes sans armoire d'E/S dédiée.FRnet gère la commande TOR en matériel, ce qui permet de réduire le câblage, sans surcharge logicielle pour le traitement du protocole. Les sorties peuvent être diffusées vers plusieurs modules simultanément (1:n), facilement dupliquées, et mises à jour selon un temps de scrutation E/S fixe de 2,88 ms avec synchronisation des E/S.Cette variante fonctionne à 250 kbps avec une distance de transmission pouvant atteindre 400 m. Le FR-2057HTA, à titre de comparaison, fonctionne à 1 Mbps sur une distance pouvant atteindre 100 m, avec un temps de cycle de 0,72 ms. Le module se monte sur rail DIN, utilise une alimentation de 10 à 30 VDC avec protection contre les inversions de polarité, et fonctionne entre -25 et +75 °C.ApplicationsCommande à distance de sorties numériques depuis un PC, un PAC ou un automateExtension des E/S distantes sur un réseau FRnet en guirlandeCommutation répartie de charges de type PNP dans des armoires de commande industrielles

FR-2057iT CR est un module de sorties numériques FRnet qui ajoute 16 sorties isolées à collecteur ouvert de type sink (NPN) à un PC, un PAC ou un automate programmable. Les modules sont raccordés en guirlande sur une seule paire torsadée, ce qui permet d'augmenter le nombre de sorties sans tirer de câblage distinct jusqu'au contrôleur.Ce module s'adresse aux ingénieurs qui ont besoin de mises à jour des sorties déterministes. Son temps de scrutation E/S fixe et la synchronisation des E/S garantissent des sorties prévisibles sur toute la chaîne, et la diffusion (1:n) permet d'adresser plusieurs modules par une seule transmission. Les sorties peuvent également être dupliquées facilement. La gestion du protocole ne nécessite aucune surcharge logicielle supplémentaire.Les caractéristiques électriques principales comprennent une tenue d'isolement intra-module de 3750 Vrms, une alimentation isolée de 10 à 30 VDC avec protection contre l'inversion de polarité, et une consommation maximale de 2,4 W. Le boîtier plastique pour rail DIN mesure 33 x 102 x 110 mm (L x P x H) et fonctionne entre -25 et +75 °C.ApplicationsExtension de la commande de sorties numériques déportées depuis un PC, un PAC ou un automateCommutation de charges NPN sink dans des installations machines et armoires répartiesCommande de sorties réparties avec réduction du câblage sur réseaux FRnet
