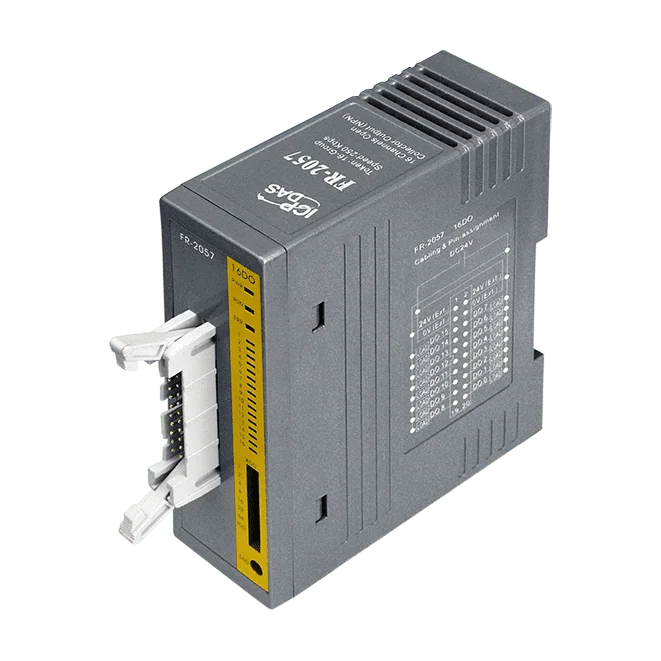

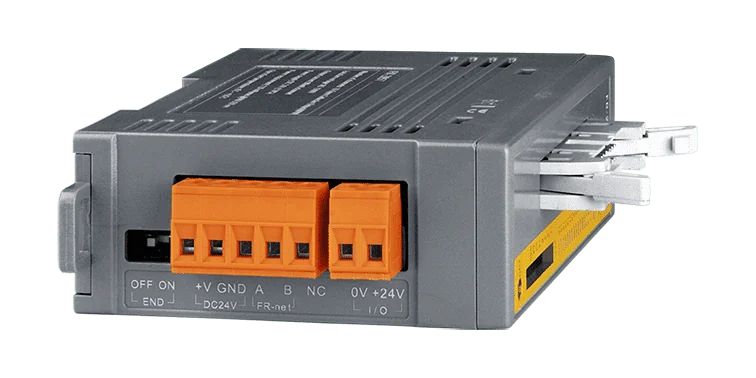

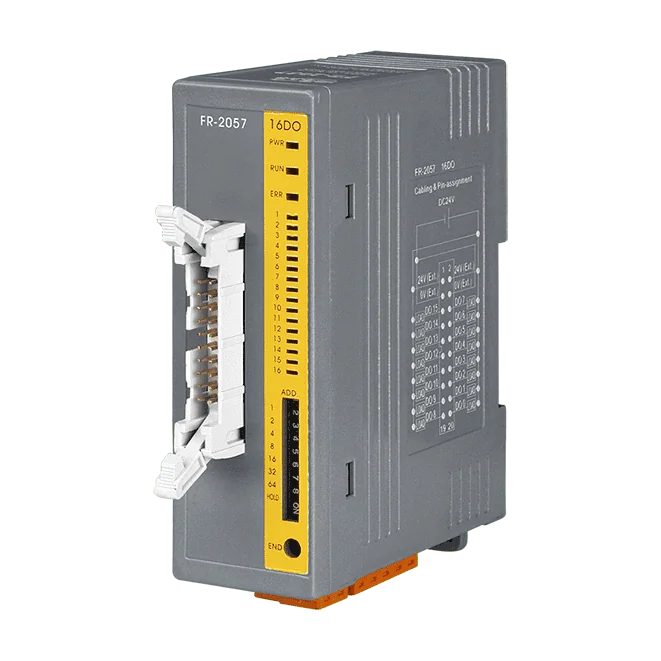

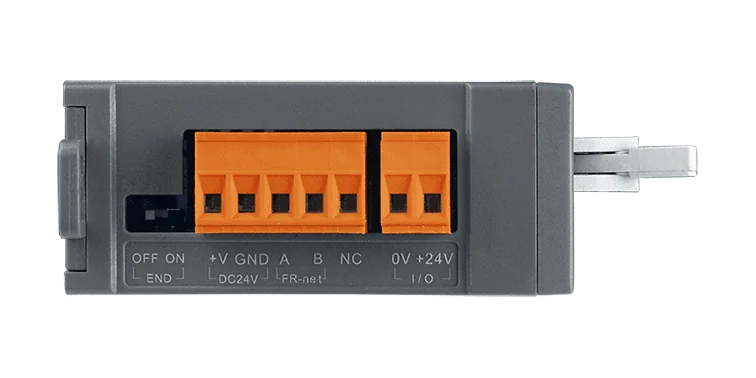

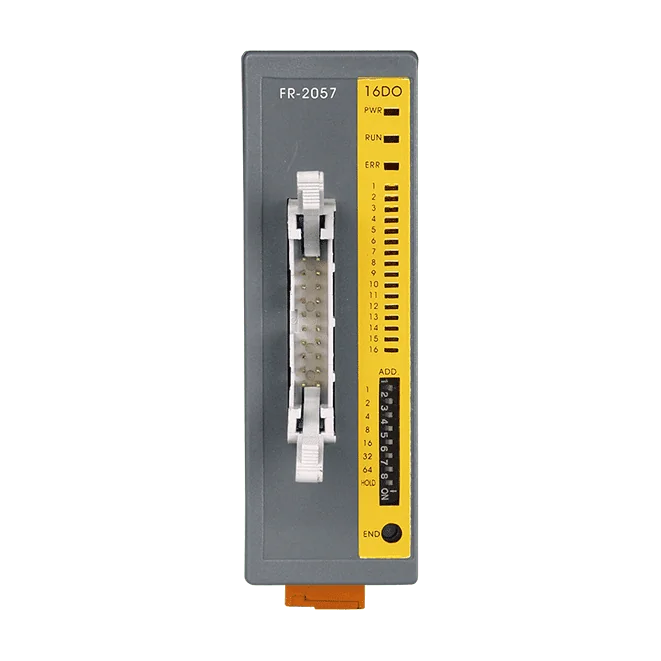

FR-2057 Module d'E/S déportées à 16 sorties numériques isolées

Le FR-2057TA ajoute 16 sorties numériques isolées à un réseau FRnet. Chaque voie est une sortie PNP (source) à collecteur ouvert, de 30 VDC et 100 mA maximum, avec une isolation de 3750 Vrms. Les modules sont raccordés en guirlande sur un bus FRnet à 2 fils ; un PC, un PAC ou un automate peut ainsi piloter des sorties distantes sans armoire d'E/S dédiée.FRnet gère la commande TOR en matériel, ce qui permet de réduire le câblage, sans surcharge logicielle pour le traitement du protocole. Les sorties peuvent être diffusées vers plusieurs modules simultanément (1:n), facilement dupliquées, et mises à jour selon un temps de scrutation E/S fixe de 2,88 ms avec synchronisation des E/S.Cette variante fonctionne à 250 kbps avec une distance de transmission pouvant atteindre 400 m. Le FR-2057HTA, à titre de comparaison, fonctionne à 1 Mbps sur une distance pouvant atteindre 100 m, avec un temps de cycle de 0,72 ms. Le module se monte sur rail DIN, utilise une alimentation de 10 à 30 VDC avec protection contre les inversions de polarité, et fonctionne entre -25 et +75 °C.ApplicationsCommande à distance de sorties numériques depuis un PC, un PAC ou un automateExtension des E/S distantes sur un réseau FRnet en guirlandeCommutation répartie de charges de type PNP dans des armoires de commande industrielles

Le FR-2057TW CR ajoute 16 sorties numériques isolées à fort courant à un réseau FRnet. Chaque sortie est de type NPN à émetteur commun (sink) : elle relie la charge à la masse lorsqu'elle est active. Le module est évalué pour des charges jusqu'à 30 VDC et 250 mA au maximum. Il convient aux ingénieurs qui doivent piloter des relais, des voyants ou d'autres charges de terrain depuis un PC, un PAC ou un automate programmable sur un bus simple à deux fils.Les modules se raccordent en guirlande (daisy-chain), ce qui limite le câblage au strict nécessaire. FRnet prend en charge deux vitesses de transfert, 250 kbit/s et 1 Mbit/s (par défaut). La distance maximale de transfert dépend de la vitesse choisie et du type de câble. La diffusion d'un contrôleur vers plusieurs modules ainsi que la duplication des sorties sont prises en charge. Le temps de scrutation E/S fixe et le mécanisme de synchronisation contribuent à maintenir des temps de réponse prévisibles sur l'ensemble du réseau.Le module assure une isolation interne au module de 3750 Vrms et intègre une protection EFT, ESD et contre les surtensions conforme à la norme CEI 61000-4-4, -4-2 et -4-5. Son boîtier plastique est conçu pour un montage sur rail DIN, avec une alimentation de 10 à 30 VDC et une plage de fonctionnement de -25 à +75 °C.ApplicationsCommande à distance des sorties numériques depuis PC, PAC et automates programmables via FRnetCommutation de relais, voyants et autres charges de terrain dans les systèmes E/S déportésExtension du nombre de sorties numériques dans les réseaux FRnet en guirlande

FR-2057iT CR est un module de sorties numériques FRnet qui ajoute 16 sorties isolées à collecteur ouvert de type sink (NPN) à un PC, un PAC ou un automate programmable. Les modules sont raccordés en guirlande sur une seule paire torsadée, ce qui permet d'augmenter le nombre de sorties sans tirer de câblage distinct jusqu'au contrôleur.Ce module s'adresse aux ingénieurs qui ont besoin de mises à jour des sorties déterministes. Son temps de scrutation E/S fixe et la synchronisation des E/S garantissent des sorties prévisibles sur toute la chaîne, et la diffusion (1:n) permet d'adresser plusieurs modules par une seule transmission. Les sorties peuvent également être dupliquées facilement. La gestion du protocole ne nécessite aucune surcharge logicielle supplémentaire.Les caractéristiques électriques principales comprennent une tenue d'isolement intra-module de 3750 Vrms, une alimentation isolée de 10 à 30 VDC avec protection contre l'inversion de polarité, et une consommation maximale de 2,4 W. Le boîtier plastique pour rail DIN mesure 33 x 102 x 110 mm (L x P x H) et fonctionne entre -25 et +75 °C.ApplicationsExtension de la commande de sorties numériques déportées depuis un PC, un PAC ou un automateCommutation de charges NPN sink dans des installations machines et armoires répartiesCommande de sorties réparties avec réduction du câblage sur réseaux FRnet

FR-2057iTA CR est un module de sortie numérique à 16 voies qui se connecte à un PC, un PAC ou un automate programmable via le bus FRnet. Ses sorties sont de type PNP (source), avec une tension nominale allant jusqu'à 30 VDC et un courant de 100 mA, chaque sortie étant isolée du côté terrain. Il convient à la commutation à distance d'actionneurs, de voyants et d'autres charges à entrée PNP lorsque le nombre de sorties, l'isolation et la longueur de câblage sont les critères déterminants.FRnet utilise un câble à paire torsadée à deux fils, tel que le Belden 9841, et les modules peuvent être chaînés en guirlande pour étendre les entrées/sorties déportées. Cette référence est configurée à 250 kbps, ce qui permet une distance de transfert maximale de 400 m, avec un temps de cycle de 2,88 ms. La configuration d'usine par défaut de 1 Mbps, avec une distance maximale de 100 m et un temps de cycle de 0,72 ms, se modifie à l'aide des commutateurs DIP. Le type de câble peut modifier la distance réalisable.Le module accepte une alimentation de +10 à +30 VDC avec protection contre l'inversion de polarité et consomme 2,4 W au maximum. Il est certifié pour une isolation intra-module de 3750 Vrms et réussit les essais EFT, ESD et de surtension selon les normes CEI 61000-4-4, -2 et -5. Il est logé dans un boîtier plastique et se monte sur rail DIN, avec une plage de fonctionnement de -25 à +75 °C. Le produit porte les marquages CE, UKCA, RoHS et DEEE.ApplicationsCommande à distance de sorties numériques depuis des systèmes PC, PAC ou automate programmableCommutation répartie de charges à entrée PNP sur un réseau FRnet en guirlandeMises à jour synchronisées des sorties dans une automatisation répartie
