NS-206AFCS-60T Switch Ethernet non géré, 4x RJ-45 + 2x fibre monomode SC

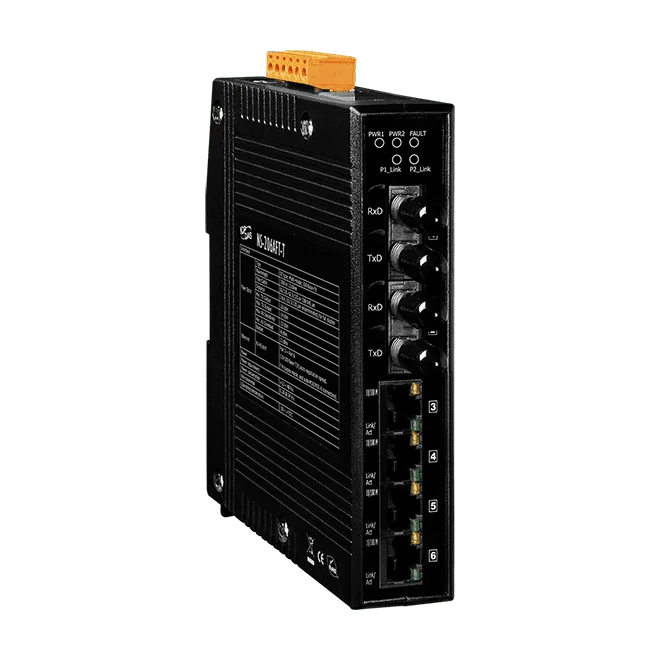

Le NS-206AFT-T CR est un commutateur Ethernet industriel non géré qui associe quatre ports cuivre 10/100Base-TX à deux ports fibre multimode 100Base-FX équipés de connecteurs ST. Les liaisons montantes en fibre permettent de transporter le trafic Ethernet sur des distances allant jusqu'à 2 km (fibre 62,5/125 μm recommandée pour le full duplex), tout en tenant les armoires électriquement bruyantes et les longues liaisons de câbles à l'écart du chemin du signal.Le commutateur accepte une alimentation redondante de +12 à +48 VDC avec protection contre les inversions de polarité, ce qui lui permet de fonctionner directement sur les rails DC industriels courants sans convertisseur externe. Une sortie d'alarme à relais et les voyants PWR1, PWR2 et PWR_Fault assurent une surveillance de base de l'alimentation, et l'appareil est prévu pour un fonctionnement de -30 °C à +75 °C.Le traitement store-and-forward, une table MAC de 2048 entrées, 1 Mbit de mémoire tampon de trames et le contrôle de flux IEEE 802.3x contribuent à maintenir la circulation du trafic sur les segments chargés. Le boîtier plastique monté sur rail DIN mesure 31 x 157 x 123 mm (L x P x H) et porte les certifications CE, UKCA, FCC, RoHS et DEEE.ApplicationsSegments Ethernet industriels où les liaisons fibre aident à éviter les perturbations électriquesLiaisons Ethernet longue distance, jusqu'à 2 km, entre armoires ou zones de machinesSystèmes d'automatisme alimentés par des alimentations de 12 à 48 VDC

NS-206AFC-T CR est un switch Ethernet industriel non géré qui associe quatre ports cuivre RJ-45 à deux ports fibre multimode 100Base-FX équipés de connecteurs SC. Il est conçu pour raccorder des équipements par cuivre tout en acheminant la liaison montante ou les tronçons plus longs par fibre, lorsque les perturbations électriques pourraient autrement poser problème. Les transmissions fonctionnent à 100 Mbit/s sur des distances allant jusqu'à 2 km avec une fibre 62,5/125 μm.Le switch accepte une alimentation continue étendue de +12 à +48 VDC avec entrées d'alimentation redondantes et protection contre l'inversion de polarité ; il peut ainsi être alimenté à partir de plusieurs standards courants en courant continu sans convertisseur externe. Une sortie d'alarme à relais et des LED d'état (PWR1, PWR2, PWR_Fault, Link/Act, 10/100M) assurent la surveillance de l'alimentation et de l'état des liaisons.Sa commutation store-and-forward, sa table MAC de 2048 entrées et son contrôle de flux IEEE 802.3x le rendent adapté aux segments réseau simples et non gérés. Il se monte sur rail DIN et est prévu pour une plage de fonctionnement de -30 °C à +75 °C.ApplicationsRéseaux d'automatisation industrielle où les perturbations électriques peuvent affecter les liaisons cuivreRaccordement d'équipements Ethernet distants via des tronçons fibre multimode pouvant atteindre 2 kmInstallations disposant d'alimentations continues redondantes dans la plage +12 à +48 VDC

Le NS-206AFCS-T CR est un switch Ethernet non géré qui associe quatre ports cuivre RJ-45 à deux ports fibre monomode. Il convient aux segments Ethernet industriels devant franchir une longue distance ou isoler les signaux des perturbations électriques, avec des liaisons fibre allant jusqu'à 30 km.L'alimentation s'effectue via des entrées redondantes acceptant de +12 à +48 VDC, ce qui permet de l'alimenter directement depuis des alimentations industrielles courantes, sans convertisseur externe. Une sortie d'alarme à relais ainsi que les voyants PWR1, PWR2 et PWR_Fault facilitent la surveillance de l'alimentation.Le traitement store-and-forward, le contrôle de flux IEEE 802.3x et la protection contre les tempêtes de diffusion garantissent un fonctionnement stable du réseau. Le boîtier plastique monté sur rail DIN est spécifié pour des températures de fonctionnement de -30 °C à +75 °C.ApplicationsLiaisons Ethernet industrielles soumises à des perturbations électriquesLiaisons fibre point à point sur longue distance, jusqu'à 30 kmSystèmes d'automatisation alimentés par des alimentations courantes de 12 à 48 VDC

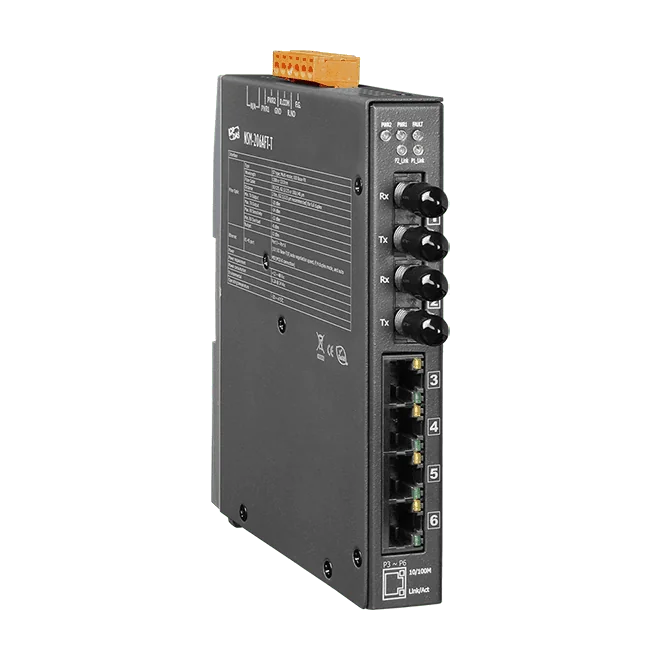

NSM-206AFT-T CR est un switch Ethernet non géré qui relie quatre segments cuivre RJ-45 et deux liaisons fibre multimode sur un module compact à montage sur rail DIN. Il convient aux ingénieurs qui doivent transporter le trafic Ethernet sur de longues distances ou dans des zones soumises à de fortes perturbations électriques, sans avoir à configurer le switch.Le traitement store-and-forward, une table MAC de 2048 entrées et 1 Mbit de mémoire tampon pour les trames assurent une gestion stable du trafic, avec contrôle de flux IEEE 802.3x et contrôle de flux par back-pressure. La protection contre les tempêtes de diffusion permet de limiter l'impact des inondations de trafic sur les appareils connectés. Deux entrées d'alimentation redondantes acceptent de +12 à +48 VDC, avec protection contre l'inversion de polarité et une sortie d'alarme à relais pour signaler les défauts d'alimentation.Adapté aux architectures Ethernet mixtes cuivre et fibre en armoireBoîtier métallique, indice de protection IP30 et plage de fonctionnement de -30 °C à +75 °CApplicationsExtension de segments Ethernet sur fibre multimode jusqu'à 2 kmEnvironnements industriels fortement perturbés électriquement, où l'isolation par fibre est requiseRéseaux d'automatisation industrielle en armoire avec liaisons mixtes cuivre et fibreInstallations où une large alimentation de 12 à 48 VDC évite l'emploi de convertisseurs d'alimentation externes

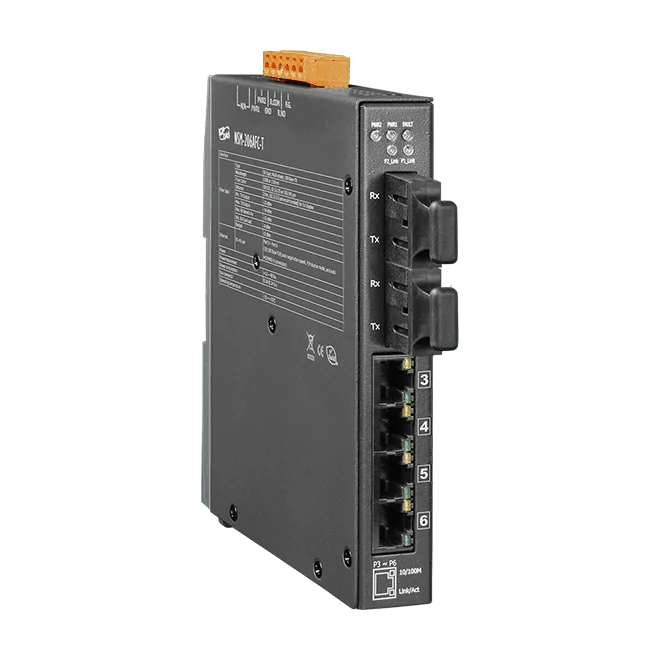

Le NSM-206AFC-T CR est un commutateur Ethernet non géré qui combine quatre ports cuivre RJ-45 et deux ports fibre multimode SC. Les liaisons fibre transportent 100 Mbps sur des distances allant jusqu'à 2 km et ne sont pas affectées par les perturbations électriques, ce qui fait de ce commutateur un choix pratique pour relier des armoires électriques ou des zones d'installation où des liaisons cuivre seraient exposées aux interférences.Le commutateur accepte une large alimentation de +12 à +48 VDC via des entrées redondantes avec protection contre l'inversion de polarité. Un convertisseur externe n'est ainsi pas nécessaire lorsque la tension disponible varie selon les tensions industrielles courantes, et une sortie d'alarme à relais signale les défauts d'alimentation. Le traitement store and forward, une table MAC de 2048 entrées et la protection contre les tempêtes de broadcast contribuent à un écoulement prévisible du trafic.Le boîtier métallique, l'indice de protection IP30 et le montage sur rail DIN conviennent à l'installation dans les armoires de commande. L'appareil fonctionne de -30 °C à +75 °C ; la variante fibre est définie par le suffixe de référence CR, et la plage d'alimentation est indiquée dans la description de commande.ApplicationsRéseaux Ethernet d'automatisation industrielleLiaisons où les perturbations électriques sont un problèmeExtension de liaisons Ethernet entre armoires électriques ou zones d'installation par fibre optique

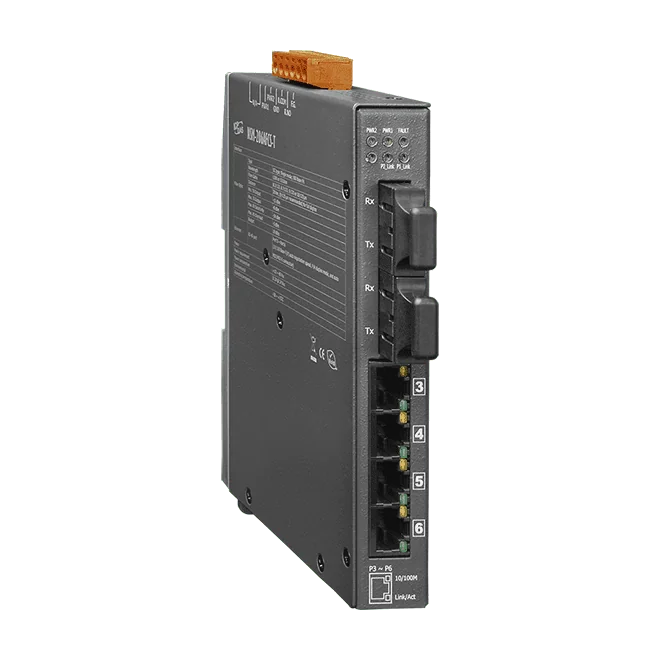

NSM-206AFCS-T CR est un commutateur Ethernet non géré qui associe quatre ports cuivre RJ-45 10/100Base-TX à deux ports fibre monomode 100Base-FX équipés de connecteurs SC. Il convient aux ingénieurs qui doivent acheminer le trafic Ethernet sur de longues distances, jusqu'à 30 km, tout en garantissant que la liaison reste insensible aux perturbations électriques courantes dans les installations industrielles.Le commutateur accepte une alimentation redondante de +12 à +48 VDC, ce qui lui permet de fonctionner sur différents réseaux d'alimentation courants en automatisation sans convertisseur externe. Une protection contre l'inversion de polarité est intégrée, et une sortie d'alarme à relais (2 A @ 30 VDC) ainsi que les voyants PWR1, PWR2, PWR_Fault et de liaison facilitent la surveillance locale et le diagnostic des défauts.Le traitement store-and-forward, une table MAC de 2048 entrées, 1 Mbit de mémoire tampon de trames et la prise en charge du contrôle de flux IEEE 802.3x assurent un acheminement fiable entre les segments. Le boîtier métallique présente un indice de protection IP30 et est conçu pour un montage sur rail DIN, avec une plage de fonctionnement de -30 °C à +75 °C.ApplicationsLiaisons Ethernet longue distance entre armoires de commande ou bâtiments d'un site industrielEnvironnements électriquement bruyants où la transmission par fibre optique permet d'isoler la liaisonRéseaux d'automatisation industrielle montés sur rail DIN alimentés en 12 à 48 VDC

Le NSM-206AFCS-60T CR est un commutateur Ethernet non géré qui relie quatre ports cuivre 10/100Base-TX à deux ports fibre monomode 100Base-FX. Les liaisons fibre rendent la connexion insensible aux perturbations électriques et portent la portée jusqu'à 60 km, ce qui convient aux réseaux couvrant toute une usine ou aux liaisons entre sites lorsque le cuivre ne peut pas atteindre la distance requise.L'alimentation est assurée par une entrée CC redondante de +12 à +48 VDC avec protection contre l'inversion de polarité ; l'appareil peut donc être alimenté directement par les alimentations CC industrielles courantes, sans convertisseur externe. Une sortie d'alarme à relais et des LED d'état signalent l'état de l'alimentation et des liaisons, et le boîtier métallique se monte sur rail DIN.Le suffixe CR désigne la variante de commande avec entrée d'alimentation de +12 VDC à +48 VDC. Utilisez une fibre monomode 9/125 µm pour un fonctionnement en duplex intégral à la portée nominale, comme recommandé dans la spécification.ApplicationsLiaisons Ethernet insensibles au bruit dans l'automatisation industrielleLiaisons fibre point à point longue distance jusqu'à 60 km
