NS-205PFC Commutateur Ethernet PoE, 4 ports PSE + 1 port fibre SC multimode

Le NS-205PFT CR est un commutateur Ethernet non géré qui combine quatre ports RJ-45 10/100Base-TX et un port fibre multimode 100Base-FX à connecteurs ST. Ses quatre ports PoE fonctionnent en équipement d'alimentation (PSE) : une alimentation centrale peut ainsi alimenter les périphériques alimentés (PD) raccordés, sur le même câblage Ethernet. Le suffixe CR désigne la variante avec une entrée d'alimentation de +46 VDC à +55 VDC.Chaque port PoE délivre jusqu'à 15,4 W, conformément à la norme IEEE 802.3af ; le commutateur détecte automatiquement les PD et gère l'alimentation en conséquence. Le port fibre prend en charge des liaisons à 100 Mbit/s sur fibre multimode jusqu'à 2 km, ce qui isole la liaison des perturbations électriques de l'installation.Le commutateur utilise un traitement store-and-forward avec commutation à la vitesse du câble, un contrôle de flux IEEE 802.3x et une isolation de 1500 Vrms. Il est logé dans un boîtier plastique pour montage sur rail DIN, avec une plage de fonctionnement de -30 °C à +75 °C.ApplicationsAlimentation de périphériques PoE depuis une alimentation centralisée via câblage EthernetExtension de liaisons Ethernet sur fibre multimode dans des environnements électriquement bruités

Le NS-205PFCS CR est un commutateur non géré montable sur rail DIN qui combine quatre ports Ethernet cuivre, chacun capable de fournir l'alimentation par Ethernet en tant qu'équipement source d'alimentation (PSE), avec une liaison montante fibre 100Base-FX unique. Il permet d'acheminer alimentation et données vers des équipements distants alimentés depuis une seule alimentation centrale.Le port fibre utilise un connecteur SC et une fibre monomode, adaptée aux liaisons longue distance. La transmission par fibre n'est pas affectée par les perturbations électriques, la liaison peut donc fonctionner à proximité d'équipements bruyants. Cette variante est spécifiée pour un fonctionnement full-duplex sur 30 km, avec une fibre 9/125 µm recommandée.Quatre ports RJ-45 10/100Base-TX avec détection automatique des équipements alimentés et gestion de l'alimentationJusqu'à 15,4 W par canal PoE, conforme à 100 % à la norme IEEE 802.3afCommutation store and forward avec une table MAC de 1024 entréesEntrée d'alimentation de +46 VDC à +55 VDC, avec protection contre les inversions de polaritéApplicationsAlimentation d'équipements PoE distants via Ethernet depuis une alimentation DC centraleLiaisons Ethernet longue distance utilisant la fibre monomodeSegments de réseau industriel sensibles aux perturbations nécessitant une isolation par fibre

Le NS-205PFCS-60 est un commutateur Ethernet non géré qui combine quatre ports RJ-45 10/100Base-TX, chacun fonctionnant comme port d'équipement d'alimentation (PSE, Power Sourcing Equipment), et un port fibre optique monomode 100Base-FX. Il centralise la distribution d'énergie : les équipements compatibles PoE peuvent ainsi être alimentés via leur câble Ethernet à partir d'une seule alimentation en courant continu, avec jusqu'à 15,4 W par canal.La gestion de l'alimentation est automatique. Le commutateur détecte les équipements alimentés connectés (PD, Powered Devices) et gère l'énergie de chaque port ; il est conforme à 100 % à la norme IEEE 802.3af. Le port fibre monomode SC transporte un trafic de 100 Mbit/s sur des distances allant jusqu'à 60 km, avec une fibre 9/125 μm recommandée pour un fonctionnement en full duplex.Cette variante CR est fournie avec une entrée d'alimentation de +46 VDC à +55 VDC et convient à une installation sur rail DIN dans des armoires industrielles, avec une plage de fonctionnement de -30 °C à +75 °C.ApplicationsDistribution centralisée de l'énergie vers les équipements PoE à partir d'une seule alimentation en courant continuLiaisons Ethernet longue distance entre bâtiments ou sites par fibre monomodeRéseaux industriels où les liaisons fibre sont privilégiées pour éviter les perturbations électriques

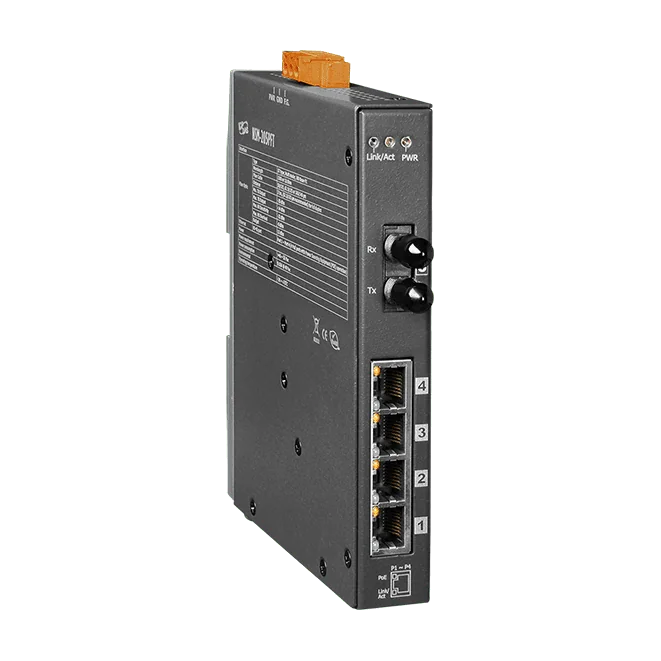

Le NSM-205PFT CR est un commutateur Ethernet non administrable qui associe quatre ports cuivre 10/100Base-TX à un port fibre multimode 100Base-FX. Les quatre ports RJ-45 fonctionnent en tant qu'équipement d'alimentation (PSE) : une seule entrée CC peut ainsi alimenter plusieurs appareils compatibles IEEE 802.3af depuis une même armoire. Chaque canal PoE fournit jusqu'à 15,4 W, et le commutateur détecte automatiquement les appareils alimentés raccordés et gère leur alimentation.La liaison montante fibre utilise un connecteur ST et fonctionne à 100 Mbit/s sur des distances allant jusqu'à 2 km en mode duplex intégral, avec une fibre 62,5/125 μm recommandée. La liaison étant optique, ce commutateur convient bien aux tronçons de câblage où les perturbations électriques pourraient affecter les connexions cuivre. Le boîtier est métallique et l'appareil se monte sur rail DIN, avec une protection IP30 et une plage de fonctionnement de -30 °C à +75 °C.Commutation store-and-forward avec contrôle de flux IEEE 802.3x, 1024 adresses MAC et isolation de 1500 Vrms. L'entrée d'alimentation accepte de +46 VCC à +55 VCC, avec une protection intégrée contre l'inversion de polarité.ApplicationsDistribution centralisée de l'alimentation vers des appareils PoE sur l'ensemble d'un site industrielExtension de liaisons Ethernet par fibre lorsque les perturbations électriques sont un problèmeRaccordement de segments Ethernet distants par fibre multimode jusqu'à 2 km

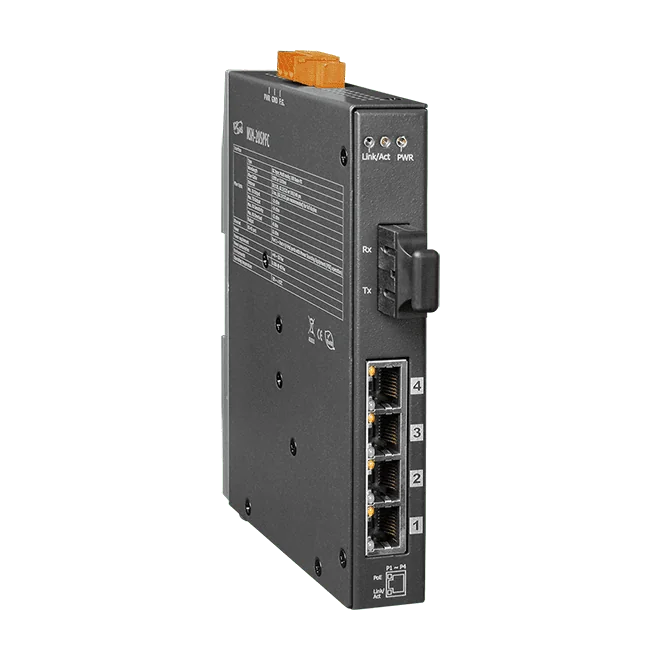

Le NSM-205PFC CR est un switch Ethernet non géré doté de quatre ports RJ-45 fonctionnant en tant qu'équipement d'alimentation (PSE), ainsi que d'un port fibre multimode 100Base-FX. Il centralise la distribution d'énergie pour les équipements alimentés par PoE, en fournissant jusqu'à 15,4 W par port PSE, et détecte automatiquement les équipements PoE connectés.La liaison montante fibre prend en charge une transmission de 100 Mbit/s sur des distances allant jusqu'à 2 km, ce qui convient aux tronçons exposés à des perturbations électriques. Les trames sont traitées en mode store-and-forward avec une commutation à la vitesse du fil, et le contrôle de flux IEEE 802.3x est pris en charge.Cette variante CR est dotée d'un boîtier métallique pour montage sur rail DIN et accepte une alimentation de +46 à +55 VDC. Ses certifications CE, UKCA, FCC, RoHS et WEEE figurent dans la fiche technique du fabricant.ApplicationsAlimentation centralisée des équipements PoE via EthernetExtension de liaisons Ethernet sur fibre dans des environnements électriquement bruitésArmoires de commande industrielles utilisant des équipements réseau montés sur rail DIN

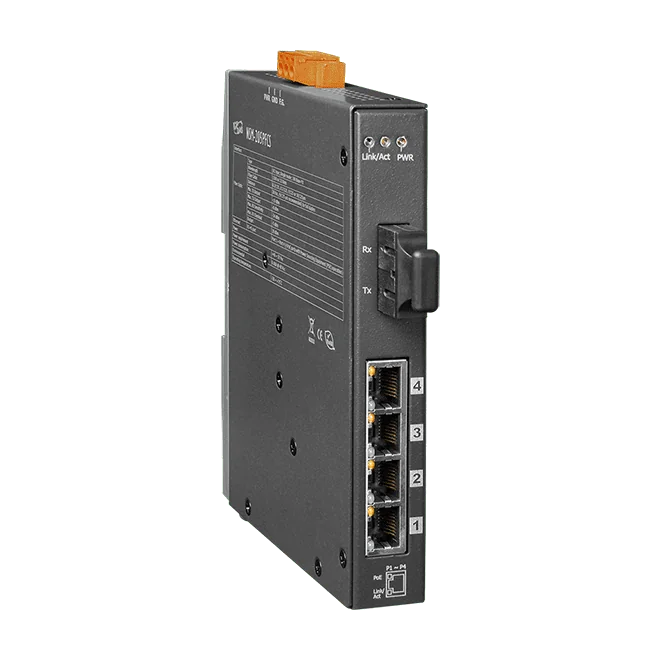

Le NSM-205PFCS CR est un commutateur Ethernet non géré qui combine quatre ports RJ-45 10/100Base-TX et un port fibre monomode 100Base-FX terminé par un connecteur SC. Ses quatre ports PoE fonctionnent comme équipement source d'alimentation (PSE) : il peut alimenter des équipements alimentés (PD) par le même câble cuivre que celui qui transporte les données, ce qui simplifie le câblage sur les sites isolés.Chaque port PSE fournit jusqu'à 15,4 W et est conforme à 100 % à la norme IEEE 802.3af. Le commutateur détecte automatiquement les PD connectés et gère l'alimentation en conséquence. La référence CR est livrée pour une entrée d'alimentation de +46 à +55 VDC, avec protection contre l'inversion de polarité.La transmission par fibre est un choix judicieux là où les perturbations électriques sont préoccupantes, et la liaison monomode atteint 30 km. La fibre 9/125 μm est recommandée pour un fonctionnement en full duplex. Le boîtier métallique présente un indice de protection IP30 et se monte sur rail DIN ; l'appareil est spécifié pour un fonctionnement de -30 °C à +75 °C.ApplicationsAlimentation d'équipements PoE sur des sites distants reliés par fibre monomodeExtension de réseaux Ethernet sur de longues distances où le câblage cuivre n'est pas envisageableEnvironnements électriquement bruyants, où les liaisons en fibre optique aident à prévenir les interférences

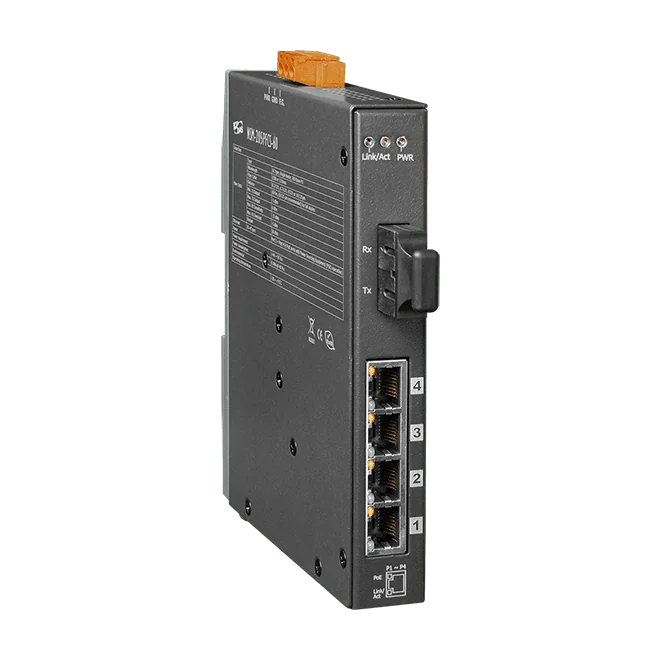

NSM-205PFCS-60 CR est un commutateur Ethernet non géré qui associe quatre ports RJ-45 10/100Base-TX à un port fibre 100Base-FX unique, doté d'un connecteur monomode SC. Les quatre ports cuivre fonctionnent en tant qu'équipements d'alimentation (PSE, Power Sourcing Equipment), si bien que les équipements alimentés peuvent être alimentés par des câbles Ethernet standard depuis une seule alimentation centrale.Chaque canal PoE délivre jusqu'à 15,4 W et est conforme à 100 % à la norme IEEE 802.3af. Le commutateur détecte automatiquement les équipements alimentés et gère leur alimentation. La variante CR accepte une entrée de +46 VDC à +55 VDC. La liaison montante fibre couvre des distances allant jusqu'à 60 km et protège la liaison des perturbations électriques.Le boîtier métallique présente un indice de protection IP30 et se monte sur rail DIN, avec une plage de fonctionnement de -30 °C à +75 °C. Il convient aux segments PoE distants, alimentés de manière centralisée, qui doivent être reliés au réseau principal par fibre.ApplicationsAlimentation d'équipements PoE distants depuis une alimentation centrale via des câbles EthernetExtension de segments Ethernet sur des liaisons fibre monomode allant jusqu'à 60 kmInstallations Ethernet industrielles sensibles aux perturbations où une liaison montante fibre est privilégiée

Le NS-205PFT-24V est un switch Ethernet non géré qui combine quatre ports RJ-45 10/100Base-TX, chacun capable d'alimenter un appareil PoE, avec un port fibre multimode 100Base-FX équipé d'un connecteur ST. Chaque port PoE fonctionne comme un équipement d'alimentation (PSE) et peut délivrer jusqu'à 15,4 W par canal, ce qui permet d'alimenter les appareils raccordés depuis une alimentation centrale plutôt que depuis des adaptateurs individuels.Les liaisons montantes en fibre assurent une isolation électrique vis-à-vis des sources de bruit et permettent des liaisons à 100 Mbit/s sur des distances allant jusqu'à 2 km. Le produit étant conçu pour une entrée 24 VDC, un convertisseur interne élève la tension à 48 VDC pour le fonctionnement PoE dans les installations où aucune alimentation 48 VDC n'est disponible.Le switch détecte automatiquement les appareils alimentés et gère l'alimentation en conséquence. Son boîtier en plastique se monte sur rail DIN, et il est prévu pour un fonctionnement de -30 °C à +75 °C.ApplicationsDistribution centralisée de l'énergie vers les appareils PoE à partir d'une alimentation 24 VDCLiaisons Ethernet par fibre sur des distances allant jusqu'à 2 kmSegments Ethernet où le bruit électrique pourrait perturber les liaisons en cuivreInstallations sans alimentation 48 VDC mais nécessitant tout de même du PoE

NS-205PFC-24V CR est un commutateur Ethernet non géré qui combine quatre ports RJ-45 10/100Base-TX, dont quatre font office d'équipement d'alimentation (PSE) pour Power over Ethernet, et un port fibre multimode 100Base-FX équipé d'un connecteur SC. Il permet aux ingénieurs d'alimenter plusieurs équipements à partir d'une seule alimentation d'armoire tout en transportant le trafic réseau sur fibre, là où le bruit électrique ou la distance limiteraient les liaisons en cuivre.Chaque port PoE fournit jusqu'à 15,4 W et détecte automatiquement les équipements alimentés raccordés, en gérant l'alimentation en conséquence. Le port fibre fonctionne à 100 Mbit/s sur câble multimode avec un budget déclaré de 12 dBm et une portée allant jusqu'à 2 km en mode duplex intégral. L'appareil accepte une entrée 24 VDC et intègre un étage élévateur vers 48 VDC pour la sortie PoE, ce qui convient aux sites où une alimentation 48 VDC n'est pas disponible.Le commutateur utilise un traitement store-and-forward avec commutation à débit filaire et contrôle de flux IEEE 802.3x. Il est certifié pour une isolation de 1500 Vrms pendant une minute et une plage de température de fonctionnement de -30 °C à +75 °C. Le boîtier en plastique se monte sur rail DIN.ApplicationsAlimentation d'équipements PoE à partir d'une alimentation 24 VDC centraliséeExtension de liaisons Ethernet sur fibre multimode lorsque le bruit ou la distance est un problèmeDistribution PoE sur les sites sans alimentation 48 VDC

NS-205PFCS-24V est un commutateur Ethernet industriel non géré qui combine quatre ports 10/100Base-TX, chacun capable d'alimenter en énergie par Ethernet un équipement connecté, avec une liaison montante en fibre monomode. Il convient aux ingénieurs qui doivent distribuer l'alimentation et les données vers des équipements distants depuis un seul point, sans poser de câblage d'alimentation séparé.Chaque port PoE fonctionne en tant qu'équipement source d'alimentation (PSE) et détecte automatiquement les équipements alimentés, en gérant la puissance port par port jusqu'à 15,4 W, conformément à la norme IEEE 802.3af. Le port fibre fonctionne à 100 Mbit/s sur des distances allant jusqu'à 30 km, et la transmission optique empêche les perturbations électriques d'affecter la liaison. Un étage d'élévation de 24 VDC à 48 VDC permet de faire fonctionner la fonction PoE là où une alimentation 48 VDC n'est pas disponible.L'appareil est conçu pour un montage sur rail DIN dans un boîtier en plastique, avec une plage de fonctionnement de -30 °C à +75 °C et une entrée 24 VDC nominale de +18 à +32 VDC avec protection contre l'inversion de polarité. Des voyants d'état indiquent l'alimentation, la liaison et l'activité, ainsi que la détection d'un équipement alimenté.ApplicationsDistribution centralisée de l'alimentation vers des équipements alimentés par PoELiaisons fibre longue distance jusqu'à 30 km entre segments réseauInstallations où les perturbations électriques pourraient affecter les liaisons Ethernet en cuivreDéploiements PoE où seule une alimentation 24 VDC est disponible

Le NS-205PFCS-60-24V est un switch Ethernet industriel non géré qui associe quatre ports cuivre 10/100Base-TX, chacun fonctionnant comme port d'équipement source d'alimentation (PSE), à une liaison montante unique en fibre monomode 100Base-FX avec connecteur SC. Il s'adresse aux ingénieurs qui doivent alimenter à distance des équipements IEEE 802.3af depuis un point central tout en transportant les données sur une longue liaison fibre.Chaque port PoE fournit jusqu'à 15,4 W et détecte automatiquement les équipements alimentés raccordés, la puissance étant gérée port par port. La liaison fibre supporte jusqu'à 60 km, et une fibre 9/125 μm est recommandée pour un fonctionnement en full duplex. La liaison étant optique, elle est moins exposée aux perturbations électriques qu'un segment cuivre de même longueur.L'appareil accepte une alimentation 24 VDC de +18 à +32 VDC avec protection contre les inversions de polarité, et un étage élévateur interne permet de délivrer le PoE là où une alimentation 48 VDC n'est pas disponible. Le boîtier plastique sur rail DIN est conçu pour un fonctionnement de -30 °C à +75 °C.ApplicationsAlimentation d'équipements IEEE 802.3af sur un site distant depuis un switch centralLiaisons fibre monomode longue distance entre segments de réseau EthernetSites où une alimentation 48 VDC n'est pas disponible et où le 24 VDC doit être élevé pour le PoE

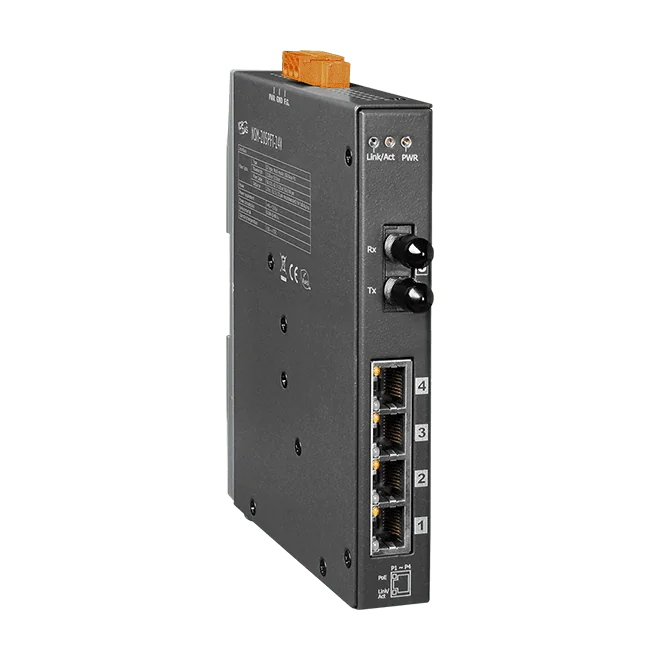

Le NSM-205PFT-24V est un commutateur Ethernet non géré qui combine quatre ports PoE fonctionnant en équipement d'alimentation (PSE) et une liaison montante fibre multimode 100Base-FX. Il permet de centraliser l'alimentation des périphériques alimentés via les ports cuivre, avec jusqu'à 15,4 W par port PSE.Le port fibre assure une transmission rapide à 100 Mbit/s, insensible aux perturbations, sur des distances allant jusqu'à 2 km. Pour un fonctionnement en duplex intégral, une fibre 62,5/125 μm est recommandée. Les périphériques alimentés sont détectés automatiquement et la puissance est gérée en conséquence. L'appareil accepte une alimentation de 24 VDC et intègre un convertisseur élévateur 24 VDC vers 48 VDC pour les applications PoE lorsqu'aucune alimentation 48 VDC n'est disponible.Le NSM-205PFT-24V CR possède un boîtier métallique pour montage sur rail DIN, un indice de protection IP30 et une plage de température de fonctionnement de -30 °C ~ +75 °C. Il est certifié CE, UKCA, FCC, RoHS et DEEE.ApplicationsAlimentation des équipements PoE depuis une alimentation centrale 24 VDC dans les armoires de commandeLiaisons Ethernet sensibles aux perturbations utilisant une fibre multimodeInstallations en tableau industriel montées sur rail DIN
