Tarjetas de E/S digitales

La DIO-48 CR es una tarjeta de E/S digitales para bus ISA que proporciona a un PC 48 canales TTL/5 V bidireccionales. Las líneas se agrupan en seis puertos bidireccionales de 8 bits, y la dirección de cada puerto es programable por software, de modo que la tarjeta puede configurarse con una combinación de entradas y salidas.Cada línea de E/S está bufferizada en la tarjeta, lo que proporciona una mayor capacidad de excitación. Las resistencias de pull-up o pull-down en las líneas de E/S mantienen una entrada digital sin conectar en un nivel alto o bajo definido, en lugar de dejarla flotando. La tarjeta emula dos puertos PPI 8255 de uso industrial en modo 0, lo que facilita la migración de código existente basado en 8255.Los recursos de temporización incluyen un temporizador interno programable de 32 bits y un contador de eventos de 16 bits, con cuatro fuentes de interrupción. La tarjeta admite placas hijas de las familias DB-24 y DB-16, así como placas hijas compatibles con OPTO-22.AplicacionesAmpliación de E/S digitales en PC con bus ISAConmutación y detección de señales lógicas TTL/5 VTemporización y conteo de eventos junto con E/S digitales

Tarjeta ISA Bus, 32 canales DI, 32 canales DO, 3x Temporizador/Contador.

Tarjeta de bus ISA, 32 canales DI, 32 canales DO y 6 temporizadores/contadores.

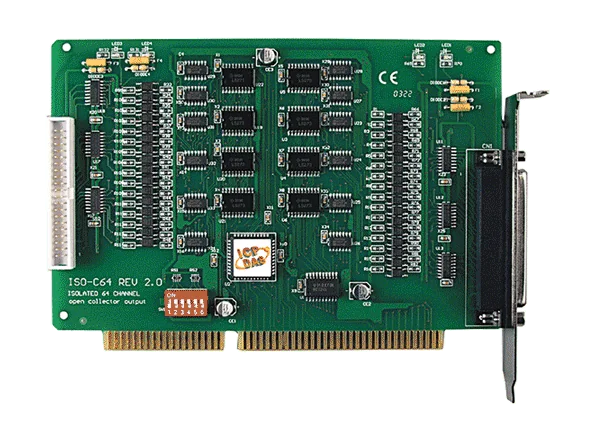

La ISO-C64 CR es una tarjeta de salida digital para bus ISA que proporciona a un PC 64 canales de colector abierto aislados, distribuidos en cuatro bancos aislados (grupos A, B, C y D). Está diseñada para accionar señales lógicas de campo, protegiendo al ordenador host de tensiones dañinas y evitando problemas de bucles de tierra.Cada salida utiliza un transistor Darlington con un diodo supresor integrado, lo que la hace adecuada para la conmutación de cargas inductivas. El puerto de salida requiere una fuente de alimentación externa. La tarjeta se suministra con un cable CA-4037W y dos conectores D-Sub CA-4002, de modo que puede conectarse de inmediato al cableado de campo.Elija esta variante cuando necesite una alta densidad de canales con separación galvánica en un sistema basado en ISA. La tarjeta cuenta con certificación CE, UKCA, RoHS y WEEE. Las tarjetas relacionadas ISO-P64 e ISO-P32C32 están disponibles si se requiere una interfaz o un número de canales diferente.AplicacionesAutomatización de fábricasPruebas de productoAutomatización de laboratorios

La ISO-P32C32 CR es una tarjeta de E/S digitales para bus ISA destinada al control y a trabajos de prueba basados en PC, con 32 entradas digitales aisladas y 32 salidas digitales aisladas. Las entradas utilizan circuitos de fotoacoplador y pueden alimentarse internamente mediante el convertidor CC/CC integrado o desde una fuente externa, seleccionable mediante jumper. Las salidas emplean transistores Darlington con diodo supresor integrado para cargas inductivas.La tarjeta aísla el PC principal de las señales lógicas de campo, lo que ayuda a evitar problemas de lazos de tierra y protege el ordenador frente a tensiones dañinas. Los canales 0 a 15 y 16 a 31 forman grupos de entrada aislados independientes, y las salidas se distribuyen en otros dos grupos aislados. Se admite el manejo de interrupciones, con los canales 0 y 16 como fuentes de interrupción.Este código de pedido incluye un cable CA-4037W y dos conectores D-Sub CA-4002, de modo que la tarjeta puede cablearse directamente a las señales de campo. Cada conector D-Sub gestiona 16 canales de entrada y 16 de salida. El puerto de salida requiere una fuente de alimentación externa.AplicacionesAutomatización de fábricaEnsayos de productoAutomatización de laboratorio

La ISO-P32S32W CR es una tarjeta de E/S digitales para bus ISA que proporciona a un PC 32 entradas digitales aisladas ópticamente y 32 salidas aisladas de colector abierto NPN. Cada entrada está aislada mediante un fotoacoplador, lo que separa el ordenador host de las señales de campo y lo protege frente a tensiones que podrían dañarlo.Las salidas son transistores NPN de absorción de corriente con un diodo supresor integrado para cargas inductivas. La capacidad de salida se divide entre 8 canales con una potencia nominal de 500 mA y 24 canales con 100 mA. Se necesita alimentación externa para accionar los puertos de entradas y salidas digitales, y la tarjeta incorpora un convertidor CC/CC. Hay dos fuentes de interrupción, el canal 0 y el canal 16, disponibles para el tratamiento dirigido por eventos.La tarjeta está pensada para automatización de fábrica, ensayo de productos y automatización de laboratorio, donde un PC necesita leer el estado de interruptores y sensores y accionar cargas a través de conexiones de campo aisladas. El cable CA-4037W y los conectores D-Sub CA-4002 incluidos simplifican el cableado de campo.AplicacionesAutomatización de fábricaEnsayo de productosAutomatización de laboratorio

La ISO-P64 CR es una tarjeta de adquisición de datos con bus ISA que incorpora 64 entradas digitales aisladas ópticamente en un PC. Las entradas se dividen en cuatro bancos aislados, de modo que las señales de campo permanecen eléctricamente separadas del ordenador principal, lo que ayuda a eliminar problemas de lazos de tierra y protege el PC frente a tensiones dañinas.Cada entrada utiliza un fotoacoplador y admite señales de contacto libres de tensión (secas) o con tensión (húmedas). La alimentación de las entradas puede seleccionarse mediante jumper entre el convertidor CC/CC interno de la tarjeta, que toma la energía del lado del PC, o una fuente externa. Las entradas 0 a 15 y 32 a 47 forman el grupo A, mientras que las entradas 16 a 31 y 48 a 63 forman el grupo B. Los canales 0 y 16 pueden utilizarse como fuentes de interrupción.El cableado de campo se realiza a través de un conector hembra DB37 y un cabezal de caja de 40 pines, e incluye en este código de pedido el cable CA-4037W y dos conectores D-Sub CA-4002. Cada conector D-Sub gestiona 16 canales de entrada y 16 de salida, por lo que la tarjeta es adecuada para configuraciones de automatización de fábrica, ensayo de productos y automatización de laboratorio.AplicacionesAutomatización de fábricaEnsayo de productosAutomatización de laboratorio

P16R16DIO CR es una tarjeta de interfaz de bus ISA que combina 16 entradas digitales aisladas con 16 salidas de relé electromecánicas. Se instala en sistemas PC/AT/XT y está pensada para ingenieros que necesitan tanto detección como conmutación en una sola tarjeta.Cada entrada digital acepta CA/CC de 5 ~ 24 V con funcionamiento sink/source y está aislada a 5000 Vrms. El bloque de relés ofrece ocho contactos SPDT y ocho SPST, cada uno con un LED que indica su estado. La tarjeta utiliza un conector D-Sub de 37 pines, y su función equivale a la de dos unidades P8R8DIO.Este pedido CR incluye un cable CA-4037B y dos conectores D-Sub CA-4002. La asignación de pines del conector es compatible con la serie 725.Nota de hardware: el consumo es de 200 mA a +5 V y de 260 mA a +12 V (máximo).AplicacionesAutomatización de fábricasPruebas de productoAutomatización de laboratorioControl de seguridad

La PCI-D128SU CR proporciona a un PC 128 líneas de E/S digitales organizadas en cuatro puertos bidireccionales de 32 bits. Cada canal puede configurarse por software como entrada o salida, lo que resulta adecuado para el control y la monitorización digital de propósito general en trabajos de ensayo y automatización de ingeniería.Los niveles lógicos pueden ajustarse a TTL de 1,8 V, 2,5 V, 3,3 V o 5 V, de modo que la tarjeta puede interconectarse con distintos estándares de señal. Los puentes de pull-up y pull-down definen el estado de las entradas digitales cuando un canal está desconectado o interrumpido, en lugar de dejarlo flotante. Se dispone de coincidencia de patrones y monitorización de interrupciones por cambio de estado para diseños basados en eventos.Un conmutador de ID de tarjeta de 4 bits integrado permite que el software identifique cada tarjeta cuando hay dos o más instaladas en el mismo equipo. Todas las conexiones se realizan a través de un único conector SCSI II hembra de 100 pines y alta densidad, y también se incluyen dos cabezales de caja de 20 pines. Para facilitar el desarrollo de aplicaciones se suministran controles DLL y ActiveX, así como programas de ejemplo para varios entornos de desarrollo, entre ellos LabVIEW.AplicacionesEntrada y salida digital de propósito general en sistemas de control y ensayo basados en PCMonitorización basada en eventos mediante coincidencia de patrones e interrupciones por cambio de estadoGeneración de formas de onda digitales en los canales de salidaInstalaciones con varias tarjetas que requieren identificación individual de cada una

PCI-D96SU es una tarjeta universal de E/S digital PCI para sistemas basados en PC que necesitan un gran número de señales de nivel TTL. Admite el bus PCI de 3,3 V y 5 V y ofrece 96 líneas de E/S digital organizadas en tres puertos bidireccionales de 32 bits. Cada canal puede configurarse por software como entrada o salida, por lo que una sola tarjeta puede cubrir una amplia gama de tareas de conmutación y monitorización.La tarjeta ofrece una tensión de funcionamiento DIO seleccionable de +1,8 V, +2,5 V, +3,3 V o +5 V, lo que permite adaptarla al nivel lógico de los equipos conectados. Los puentes de pull-up y pull-down permiten definir el estado de las entradas digitales cuando los canales están desconectados o interrumpidos, en lugar de dejarlas flotantes. Se admiten la monitorización por coincidencia de patrones y por interrupción de cambio de estado, así como un generador de patrones digitales.Un interruptor de ID de tarjeta integrado permite al software identificar la tarjeta cuando hay dos o más instaladas en el mismo ordenador. Todas las señales se encaminan a través de un único conector SCSI II de 100 pines de alta densidad, lo que ahorra espacio de instalación. El soporte de software incluye una DLL y un control ActiveX, con programas de ejemplo para diversos entornos de desarrollo, entre ellos LabVIEW y Visual Basic.NET.AplicacionesE/S digital en sistemas de adquisición de datos basados en PCInstalaciones con varias tarjetas en las que cada una debe identificarse por softwareGeneración de patrones digitales y salida de formas de onda

PCI-FC16U CR es una tarjeta PCI de 32 bits para conteo de alta velocidad y medición de frecuencia, instalada en el bus PCI universal para que funcione tanto en ranuras de 3,3 V como de 5 V. Sus 16 canales contadores pueden configurarse cada uno para medición de frecuencia o conteo ascendente, con señales de hasta 250 kHz.La tarjeta también dispone de 32 canales de E/S digitales programables, cada uno con un nivel nominal de 5 V/TTL. Las resistencias de pull-up y pull-down en los canales DI mantienen un nivel definido cuando una entrada está desconectada o interrumpida, en lugar de dejarla flotante. Un conmutador de ID de tarjeta de 4 bits integrado permite al software diferenciar las tarjetas cuando hay dos o más instaladas en el mismo PC.El soporte de controladores abarca DOS y Windows, con una DLL y un control ActiveX. Se incluyen programas de ejemplo para varios lenguajes y entornos, entre ellos C#.NET, Visual Basic.NET y LabVIEW, para que los ingenieros puedan empezar rápidamente el desarrollo de aplicaciones. El paquete incluye un conector D-Sub CA-4002.AplicacionesConteo de pulsos y totalización de eventos de alta velocidadMedición de frecuencia de señales de pulsos de hasta 250 kHzE/S digital para pruebas y control basados en PCSistemas PC con varias tarjetas que requieren identificación por software

La PCI-M512U CR es una tarjeta PCI universal que combina 512 KB de SRAM con 12 entradas digitales y 16 salidas digitales, todas con niveles de 5 V/TTL. Es compatible con ranuras PCI de 3,3 V y de 5 V, por lo que se adapta a diversos PC industriales utilizados para adquisición de datos y control digital.Dos baterías de litio mantienen el contenido de la SRAM cuando el PC pierde la alimentación. Según la fuente, pueden conservar los datos durante 10 años. Como hay dos baterías, una puede reemplazarse mientras la otra mantiene la memoria alimentada, de modo que los datos almacenados no se pierden durante el cambio. Cuatro LED integrados indican el estado de la batería, incluidas las condiciones normal, de bajo voltaje y de fallo.Las entradas y salidas digitales utilizan una operación de actualización estática con una velocidad de respuesta típica de 1,0 MHz. La tarjeta dispone de un conector de 2 x 20 pines (box header) y de un ID de tarjeta de 4 bits. El rango de funcionamiento es de 0 ~ +60 °C, y cuenta con certificaciones CE, UKCA, RoHS y WEEE.AplicacionesConservación de datos de proceso o de eventos ante la pérdida de alimentación del PCE/S digitales en PC industriales basados en PCI y sistemas de adquisición de datosSistemas en los que el almacenamiento de datos no volátil mejora la fiabilidad

La PCI-P16C16U CR es una tarjeta PCI universal para ranuras de 3,3 V/5 V que proporciona a un PC anfitrión 16 entradas digitales aisladas ópticamente y 16 salidas digitales de colector abierto tipo sumidero (NPN). El lado de entrada aísla el ordenador de los lazos de tierra y de los picos de tensión, por lo que las señales de campo pueden conectarse de forma segura en flotante.Cada entrada acepta señales de CA o CC de 5 a 24 V, con un filtro de CC seleccionable para líneas con ruido. Las salidas son adecuadas para circuitos de alarma y aviso, conmutación de señales y para el control de cargas externas que requieran un nivel de tensión más alto, con una capacidad nominal de 600 mA/+30 V al 100 % de ciclo de trabajo en cada canal.Cuando dos o más tarjetas comparten un mismo ordenador, el interruptor de ID de tarjeta de 4 bits permite que el software identifique cada una. Este pedido incluye un cable CA-4037W y dos conectores D-Sub CA-4002 para el cableado.AplicacionesNotificaciones de alarma y avisoControl de salidas de señalConmutación de circuitos externos que requieren un nivel de tensión más altoTransmisión de señalesMonitorización de entradas digitales en adquisición de datos basada en PC

La PCI-P16POR16U es una tarjeta PCI universal, compatible con ranuras de bus PCI de 3,3 V y 5 V, que combina en una sola placa 16 entradas digitales aisladas ópticamente con 16 salidas de relé PhotoMOS. Las entradas aceptan señales de CA o CC de 5 a 24 V, con filtrado de CC seleccionable, y son adecuadas para detectar tensiones externas, interruptores y cierres de contacto.El aislamiento es la principal razón para elegir esta tarjeta. Las entradas digitales ofrecen una protección de foto-aislamiento de 5000 Vrms, por lo que el cableado de campo puede quedar flotante respecto al ordenador, lo que ayuda a evitar bucles de tierra y protege el PC frente a picos de tensión. Las salidas de relé PhotoMOS, con una clasificación de 300 V (pico de CA o CC) y 130 mA, conmutan sin contactos mecánicos, por lo que no presentan rebote de contacto, chispas ni ruido acústico, y ofrecen una baja corriente de fuga en estado apagado.Un interruptor de identificación de tarjeta (Card ID) de 4 bits integrado permite al software identificar la placa cuando hay dos o más tarjetas instaladas en el mismo ordenador. La tarjeta se describe como sustituta directa de la PCI-P16POR16 y no requiere cambios en el software ni en los controladores. Se suministra con un cable CA-4037W y dos conectores D-Sub CA-4002, y cuenta con certificación CE, UKCA, FCC, RoHS y WEEE.AplicacionesControl del estado ON/OFF de dispositivos externosAccionamiento de relés externos o pequeños interruptores de potenciaActivación de alarmasDetección de cierres de contacto e interruptoresDetección de tensiones externas

La PCI-P16R16U CR es una tarjeta PCI universal para ranuras de 3,3 V y 5 V que combina 16 entradas digitales aisladas ópticamente con 16 salidas de relé. Las entradas ofrecen un aislamiento de 5000 Vrms, por lo que las señales de campo pueden mantenerse flotantes y se evitan los lazos de tierra.Las salidas de relé, ocho SPDT y ocho SPST, pueden conmutar dispositivos externos, accionar relés externos o pequeños interruptores de potencia, o activar alarmas. Un conmutador Card ID de 4 bits integrado permite al software distinguir las tarjetas cuando se instalan dos o más en un mismo ordenador.El software es compatible con Linux, DOS y Windows, con opciones de control mediante DLL y ActiveX y programas de ejemplo en varios lenguajes, entre ellos C#, Visual Basic.NET y LabVIEW, para acelerar el desarrollo de aplicaciones. El paquete incluye un cable CA-4037W y dos conectores D-Sub CA-4002.AplicacionesConmutación de dispositivos externos y cargas de potencia reducida mediante relésAccionamiento de relés externosActivación de alarmas y señalizaciónMonitorización de entradas digitales con aislamiento galvánico para evitar lazos de tierraE/S digital multitarjeta en un único ordenador

La PCI-P8R8U es una tarjeta PCI universal que combina ocho entradas digitales aisladas ópticamente con ocho salidas de relé. Las entradas con fotoacoplador ofrecen un aislamiento de 5000 Vrms, por lo que las señales de entrada pueden quedar completamente flotantes, lo que ayuda a evitar lazos de tierra en sistemas industriales de control y monitorización.Los canales de relé pueden conmutar cargas externas, activar relés externos o pequeños interruptores de potencia, o disparar alarmas. Un interruptor de Card ID de 4 bits en la tarjeta permite que el software distinga entre tarjetas cuando hay dos o más instaladas en un mismo ordenador. Se proporcionan controladores y programas de ejemplo para Linux, DOS y Windows, con una DLL, un control ActiveX y ejemplos para varios lenguajes, entre ellos Visual Basic, C#.NET y LabVIEW.Este código de pedido incluye un conector D-Sub CA-4002 para el cableado de la tarjeta.AplicacionesMonitorización de señales de entrada digitales con aislamiento galvánico para evitar lazos de tierraConmutación de estados ON/OFF de dispositivos externosActivación de relés externos o pequeños interruptores de potenciaActivación de alarmasSistemas de E/S digitales con varias tarjetas en un solo PC

La PCI-TMC12AU es una tarjeta PCI universal de 3,3 V/5 V que combina doce temporizadores/contadores independientes de 16 bits con 16 canales de entrada digital TTL de 5 V y 16 canales de salida digital TTL de 5 V. Es un reemplazo directo de la PCI-TMC12A y funciona sin cambios en el software o los controladores existentes, lo que la convierte en una opción práctica al actualizar o mantener un sistema de medición o control basado en PC.Los temporizadores/contadores se basan en cuatro chips 8254 integrados en la tarjeta. Dos fuentes de reloj internas, 8 M/1,6 M y 0,8 M/80 K, se seleccionan mediante puente y proporcionan una referencia de alta resolución para la temporización. Los temporizadores pueden conectarse en cascada para formar contadores de 32 o 48 bits, y la entrada de puerta puede accionarse desde una fuente externa o desde la salida de un temporizador/contador anterior.La tarjeta es adecuada para aplicaciones industriales y de laboratorio donde se requiere medir tiempos de eventos y pulsos junto con E/S digital. Cada canal de temporizador/contador admite una entrada de reloj externa y una salida, y la tarjeta incluye un conector D-Sub CA-4002 para el cableado de campo.AplicacionesConteo de pulsos, eventos y cambios de estado de interruptoresLectura de frecuenciasMedición de tiempo transcurridoMedición de anchura de pulsoSalida PWM (modulación por ancho de pulso)Generación de pulsos (onda cuadrada) y de frecuencias de repeticiónAplicaciones industriales y de laboratorio

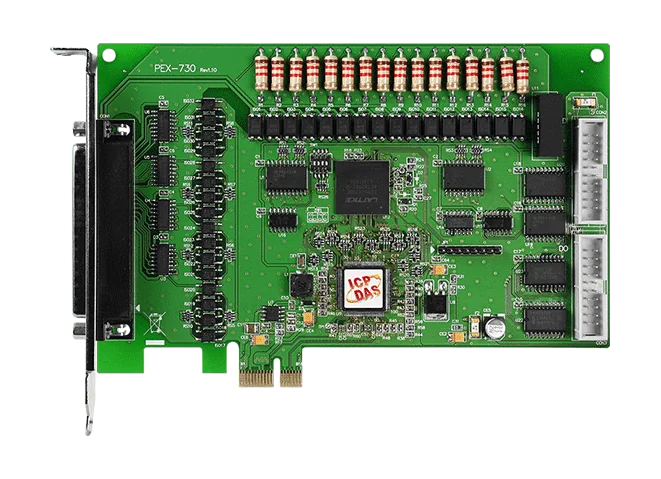

La PEX-730 CR es una tarjeta de E/S digital PCI Express x1 que combina 16 entradas digitales aisladas ópticamente y 16 salidas aisladas de colector abierto con 16 entradas a nivel TTL y 16 salidas a nivel TTL. El aislamiento es de 3750 Vrms, por lo que las entradas de campo pueden flotar para evitar lazos de tierra y el ordenador anfitrión queda protegido frente a tensiones dañinas.Las salidas aisladas son de tipo Darlington NPN en sumidero, con diodo supresor integrado para cargas inductivas, con una capacidad de 100 mA/+30 V por canal al 100 % del ciclo de trabajo. Son adecuadas para la señalización de alarmas y avisos, el control de circuitos externos que requieren un nivel de tensión más alto y el control general de salidas de señal. Las entradas admiten la detección de contactos húmedos de 9 a 24 V, y la fuente de alimentación interna para las entradas de contacto seco está aislada a 3000 VDC.Cuando se instala más de una tarjeta en el mismo PC, el conmutador de ID de tarjeta interno de 4 bits permite al software identificar cada placa. La PEX-730 CR está diseñada como sustituta directa de la PISO-730U y la PISO-730A, sin necesidad de modificar el software ni los controladores.AplicacionesAutomatización de fábricaPruebas de productoAutomatización de laboratorio

PEX-730A es una tarjeta de E/S digital PCI Express x1 que combina 32 canales aislados ópticamente (16 DI y 16 DO PNP de fuente) con 32 canales de nivel TTL (16 DI y 16 DO). Los canales aislados ofrecen un aislamiento fotoeléctrico de 3750 Vrms, por lo que las señales de entrada pueden permanecer flotantes respecto a la referencia de tierra, lo que ayuda a evitar bucles de tierra y protege el ordenador host frente a tensiones dañinas.Las salidas digitales aisladas son de tipo PNP (suministro de corriente) e incorporan un diodo supresor para cargas inductivas, lo que las hace adecuadas para el control de salidas de alarma y señalización, la conmutación de circuitos externos que requieren un nivel de tensión más alto y la transmisión de señales. El código de pedido incluye un conector D-Sub CA-4002 para el cableado de campo.Un interruptor Card ID de 4 bits permite al software identificar cada tarjeta cuando se instalan dos o más en un mismo ordenador. El PEX-730A está diseñado como sustituto directo de la PISO-730U/PISO-730A y no requiere modificaciones de software ni de controlador.AplicacionesAutomatización de fábricaEnsayos de productoAutomatización de laboratorio

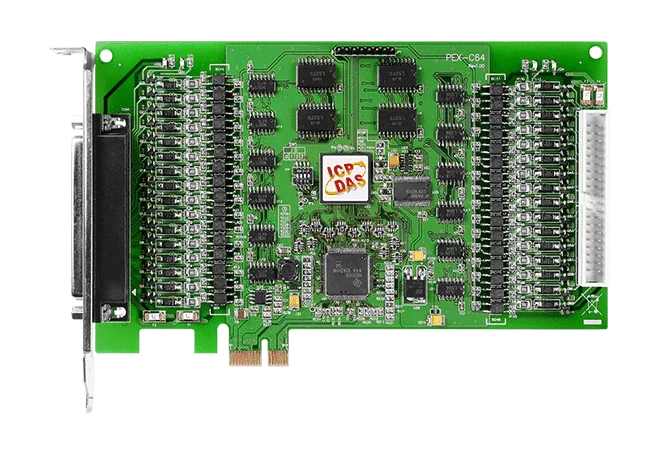

La PEX-C64 es una tarjeta de salida digital PCI Express x1 que proporciona al PC anfitrión 64 canales aislados ópticamente para accionar lógica y cargas de campo. Cada canal utiliza una salida Darlington con un diodo supresor integrado para cargas inductivas, y el aislamiento nominal de 3750 Vrms mantiene el ordenador separado de los lazos de tierra y de los picos de tensión en el lado de campo.Los ingenieros eligen esta tarjeta para automatización de fábricas, pruebas de producto y automatización de laboratorio, donde se necesita un bloque denso de salidas tipo sumidero en una sola ranura. Las salidas se organizan en cuatro bancos aislados cuando se utilizan cuatro fuentes de alimentación externas aisladas. Un conmutador de ID de tarjeta de 4 bits integrado facilita identificar cada tarjeta por software cuando hay dos o más instaladas en el mismo ordenador.La PEX-C64 está diseñada como sustituta directa de la PISO-C64U, sin necesidad de modificar el software ni el controlador existentes. Este código de pedido incluye un cable CA-4037B y dos conectores D-Sub CA-4002.AplicacionesAutomatización de fábricasPruebas de productoAutomatización de laboratorio

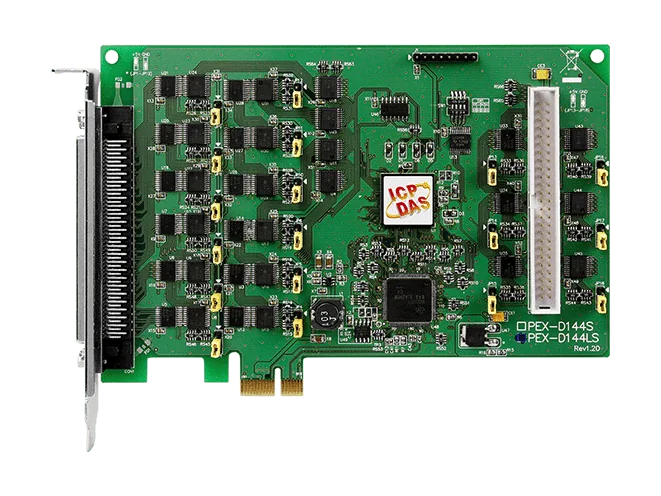

PEX-D144LS es una tarjeta de E/S digital PCI Express x1 que proporciona 144 líneas de nivel TTL, agrupadas en dieciocho puertos bidireccionales de 8 bits. Los puertos se organizan en conjuntos de tres (Puerto A, Puerto B y Puerto C), y todos ellos arrancan como entradas al encender el equipo o tras un reinicio.La tarjeta utiliza un conector de alta densidad para ahorrar espacio dentro del ordenador. Un interruptor Card ID integrado permite al software distinguir entre tarjetas cuando hay dos o más instaladas en el mismo PC. Los puentes pull-high/pull-low permiten fijar cada canal DI en un estado definido, en lugar de quedar flotante, cuando una línea se desconecta o se interrumpe.Es compatible con los controladores de Linux, DOS y Windows, con una DLL y un control ActiveX. Se incluyen programas de ejemplo para C/C++, Delphi, Visual Basic, C#.NET, Visual Basic.NET y LabVIEW, lo que ayuda a los ingenieros a poner en marcha rápidamente una aplicación a medida. Elija la PEX-D144LS CR cuando necesite una opción PCIe con puentes pull-high/low para las entradas DI y un conector SCSI II.AplicacionesMonitorización y control de E/S digitales basados en PCSistemas de adquisición de datos mediante PCI ExpressInstalaciones con varias tarjetas en un mismo ordenador

La PEX-D24 es una tarjeta de E/S digital PCI Express x1 que ofrece 24 líneas de entrada/salida TTL con búfer. Las líneas están organizadas en tres puertos bidireccionales de 8 bits, y la tarjeta emula dos puertos PPI 8255 estándar de la industria en modo 0, por lo que la programación existente estilo 8255 es compatible.Está diseñada como sustituta directa de las series PIO-D24 y PIO-D24U, sin necesidad de cambios en el software ni en los drivers. El tiempo de respuesta de entrada/salida es de aproximadamente 2 μs (500 kHz máximo), y las salidas digitales ofrecen una mayor capacidad de control, con absorción de 64 mA a 0,8 V y suministro de 32 mA a 2,0 V.Un ID de tarjeta de 4 bits, ajustado mediante un interruptor SMD, permite al software identificar cada tarjeta cuando hay dos o más instaladas en el mismo ordenador. También se proporcionan cuatro fuentes de interrupción para diseños controlados por eventos.AplicacionesActualización de instalaciones PIO-D24 o PIO-D24U existentes a PCI ExpressE/S digital en PC donde varias tarjetas DAQ deben distinguirse por software

PEX-D48 CR es una tarjeta de E/S digital PCI Express x1 que proporciona 48 líneas de entrada/salida TTL con buffer. Las líneas están agrupadas en seis puertos bidireccionales de 8 bits (PA, PB y PC), y el puerto C puede dividirse en dos segmentos de 4 bits. Todos los puertos se inicializan en modo entrada al encender el equipo o tras un reinicio.La tarjeta está diseñada como sustituta directa de las series PIO-D48, PIO-D48U y PIO-D48SU, por lo que el software y los drivers existentes pueden mantenerse sin modificaciones. Emula dos puertos PPI 8255 de uso industrial estándar en Modo 0, con un tiempo de respuesta de E/S digital de aproximadamente 2 μs (500 kHz máximo).Un ID de tarjeta de 4 bits integrado, ajustable mediante un interruptor SMD, facilita la identificación de cada tarjeta cuando se instalan dos o más en el mismo ordenador. Los puentes de pull-up y pull-down permiten predefinir el estado de las entradas digitales si los canales se desconectan o si una línea se rompe.AplicacionesE/S digital y control de máquinas basados en PCSustitución o actualización de instalaciones existentes de la serie PIO-D48

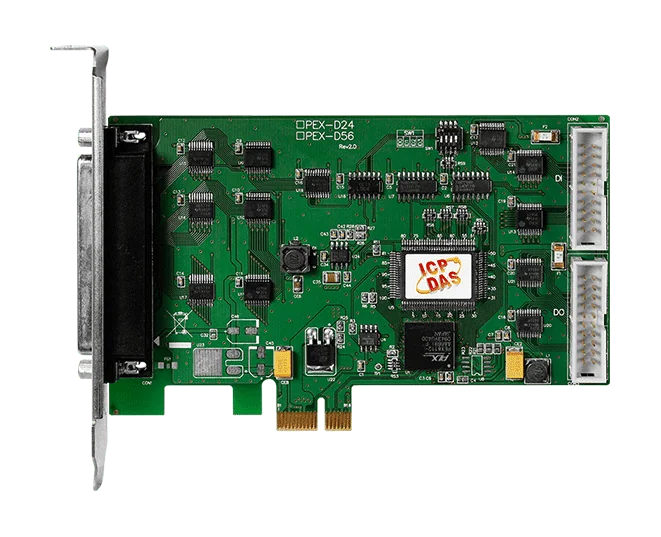

PEX-D56 CR añade 56 líneas digitales de entrada/salida TTL con búfer a un PC a través de una ranura PCI Express x1. La tarjeta emula dos puertos PPI 8255 de uso industrial en Modo 0 y presenta sus líneas como tres puertos bidireccionales de 8 bits, con un conector hembra DB37 y dos regletas de 20 pines para el cableado de campo.Está diseñada como sustituta directa de las series PIO-D56 y PIO-D56U, por lo que el software y los controladores existentes no necesitan modificarse. Un ID de tarjeta de 4 bits, ajustado mediante un interruptor SMD, permite al software identificar cada tarjeta individual cuando se instalan dos o más en el mismo ordenador.La respuesta de E/S digital es de aproximadamente 2 μs (500 kHz máx.). Las salidas digitales ofrecen mayor capacidad de accionamiento, con una capacidad nominal de 64 mA en sumidero y 32 mA en fuente en CON3. La tarjeta funciona entre 0 y +60 °C.AplicacionesControl y monitorización de E/S digital en sistemas basados en PCActualización o ampliación de instalaciones PIO-D56 y PIO-D56USistemas multitarjeta en los que cada tarjeta debe identificarse en el software
