Unidades de expansión de I/O

La I-87K4 CR amplía las E/S sobre RS-485 alojando cuatro módulos de E/S de la serie I-87K en un punto remoto y conectándolos de vuelta al host a través de un único puerto DCON. Es adecuada para topologías RS-485 multipunto en las que un controlador central necesita canales analógicos, digitales, de contador o de frecuencia distribuidos en varias ubicaciones.La unidad está diseñada para entornos industriales exigentes, con una amplia entrada de alimentación de 10 ~ 30 VDC, entrada de alimentación aislada y un rango de funcionamiento de -25 ~ +75 °C. La instalación es sencilla, ya que tanto los módulos como la unidad pueden montarse en carril DIN o en pared.Se admiten más de 30 módulos I-87K. El soporte de software incluye drivers para DLL, ActiveX, LabVIEW, InduSoft y Linux, además de un servidor OPC. El código de pedido CR indica la versión con cubierta azul.AplicacionesAmpliación de E/S remotas en redes DCON sobre RS-485E/S analógicas, digitales, de contador y de frecuencia distribuidas en entornos hostiles o con alto ruido eléctrico

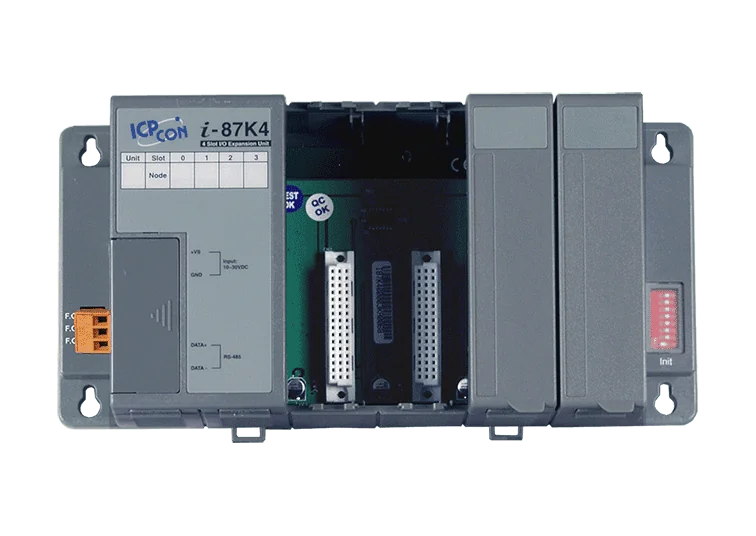

I-87K4-G CR amplía las E/S a través de RS-485 alojando hasta cuatro módulos de E/S de la serie I-87K en una sola unidad. Es adecuada para distribuciones de E/S remotas o distribuidas, en las que varios puntos de expansión comparten un mismo bus serie y los módulos deben instalarse cerca de los dispositivos de campo a los que dan servicio.La unidad está diseñada para entornos industriales exigentes y con mucho ruido eléctrico. Admite una alimentación de 10 ~ 30 VDC con entrada de alimentación aislada y funciona entre -25 ~ +75 °C. El puerto RS-485 está aislado a 3000 VDC, lo que ayuda a proteger el bus en instalaciones con exigencias eléctricas elevadas.Admite más de 30 módulos I-87K, que cubren entradas y salidas analógicas, entradas y salidas digitales, y funciones de contador y de frecuencia. El soporte de software incluye controladores DLL, ActiveX, LabVIEW, InduSoft y Linux, además de un servidor OPC, de modo que los módulos instalados en la unidad pueden integrarse en diversos sistemas de control y de adquisición de datos.AplicacionesExpansión de E/S remotas a través de RS-485 en entornos industriales exigentes o con ruido eléctricoE/S analógicas y digitales distribuidas para sistemas de supervisión y controlMedición de contadores y frecuencia en puntos remotos de un bus serie

La I-87K5 CR amplía las E/S remotas mediante RS-485, ofreciendo a los ingenieros cinco ranuras para módulos de la serie I-87K en un único puerto direccionado con DCON. Está pensada para instalaciones donde el cableado se comparte entre varios nodos y donde el armario está expuesto a grandes variaciones de alimentación y temperatura.La unidad acepta una alimentación aislada de amplio rango de 10 ~ 30 VDC y está clasificada para funcionar entre -25 ~ +75 °C, con almacenamiento entre -30 ~ +75 °C. El puerto RS-485 está aislado a 3000 VDC, lo que resulta útil en plantas con mucho ruido eléctrico. Admite montaje en carril DIN o en pared, y el código de pedido CR indica la versión con cubierta azul.Los módulos I-87K compatibles abarcan entradas y salidas analógicas, entradas y salidas digitales, y tipos de contador y frecuencia. Hay soporte de drivers y software para entornos de integración habituales, de modo que los módulos instalados en la unidad pueden conectarse al software de supervisión existente.AplicacionesAmpliación de E/S distribuidas mediante RS-485 en entornos severos o con mucho ruido eléctricoRedes DCON multipunto con módulos de E/S I-87KE/S analógicas y digitales remotas en armarios de control industrial

La I-87K5-G CR amplía las E/S remotas sobre RS-485 alojando hasta cinco módulos de E/S de la serie I-87K en una sola unidad montable en raíl DIN o en pared. Está pensada para ingenieros que necesitan canales adicionales analógicos, digitales, de contaje o de frecuencia en una red DCON sin añadir un nodo controlador independiente para cada módulo.La unidad es adecuada para entornos industriales severos y con mucho ruido eléctrico. Dispone de una entrada de alimentación amplia de 10 ~ 30 VDC, entrada de alimentación aislada y un rango de funcionamiento de -25 ~ +75 °C. El puerto RS-485 está aislado a 3000 VDC y admite topología multipunto, con una velocidad máxima de 115200 bps.La variante de carcasa gris es la versión que debe pedirse con este código. Sus módulos de la serie I-87K son compatibles con las herramientas de software indicadas por el fabricante, entre ellas controladores DLL, ActiveX, LabVIEW, InduSoft y Linux, además de un servidor OPC.AplicacionesAmpliación de E/S remotas en redes RS-485 DCONEntornos industriales severos o con mucho ruido eléctricoAmpliación de E/S analógicas, digitales, de contaje y de frecuenciaInstalaciones que requieren funcionamiento en un amplio rango de temperatura

La I-87K8 CR amplía las E/S mediante RS-485, lo que permite a los ingenieros añadir hasta ocho módulos de E/S de la serie I-87K a una red DCON. Su entrada de alimentación aislada y su amplio rango de temperatura de funcionamiento la hacen adecuada para instalaciones donde el ruido eléctrico y las condiciones severas son un problema.La unidad admite más de 30 módulos de E/S, que cubren tipos de entrada y salida analógica, entrada y salida digital, contador y frecuencia. Los módulos conectados a la I-87K8 pueden integrarse en diversos entornos de software mediante los kits de desarrollo y controladores suministrados, incluidas las opciones DLL, ActiveX, LabVIEW, InduSoft, Linux y servidor OPC.Esta variante de cubierta azul cumple con RoHS y cuenta con las marcas CE, FCC y WEEE. Se monta en carril DIN o en pared, lo que simplifica la instalación y el mantenimiento posterior de los módulos de E/S.AplicacionesExpansión de E/S remota mediante RS-485 en entornos severos o con mucho ruido eléctricoRedes de adquisición de datos DCON multipuntoDistribución de E/S analógicas y digitales para control y monitorización industrial

La I-87K8-G amplía las E/S mediante un único enlace RS-485, con ocho ranuras para módulos de E/S de la serie I-87K. Está pensada para ingenieros que necesitan añadir canales analógicos, digitales, de contador o de frecuencia en un punto remoto sin tender una conexión independiente para cada módulo.La unidad dispone de un puerto RS-485 aislado con una tensión nominal de 3000 VCC, que admite cableado multipunto, y se comunica mediante el protocolo DCON a velocidades de hasta 115200 bps. La entrada de alimentación acepta de 10 a 30 VCC y está aislada, y la unidad está especificada para funcionar entre -25 ~ +75 °C, por lo que puede montarse en armarios con condiciones exigentes.La instalación se simplifica con montaje en raíl DIN o en pared, y un único LED de alimentación indica el estado. El soporte de módulos abarca más de 30 tipos de E/S de la familia I-87K, y el código de pedido especifica la versión con cubierta gris y conforme a RoHS.AplicacionesExpansión de E/S remotas para armarios de control industrialAdquisición de datos distribuida mediante redes RS-485 multipunto

El I-87K9 CR amplía las E/S mediante un enlace RS-485, ofreciendo a los ingenieros nueve ranuras para módulos de E/S de la serie I-87K en un único nodo de red basado en DCON. Es adecuado para instalaciones en las que el controlador se encuentra a cierta distancia de las E/S de campo y se prefiere un bus multipunto.La unidad está diseñada para ubicaciones con mucho ruido eléctrico y exigencias térmicas. Acepta una amplia alimentación de 10 ~ 30 VDC, dispone de entrada de alimentación aislada y funciona entre -25 ~ +75 °C, lo que ayuda a reducir el número de armarios de E/S independientes y simplifica la instalación y el mantenimiento. Su puerto RS-485 está aislado a 3000 VDC.El código de pedido CR indica la versión con cubierta azul. Los módulos I-87K compatibles abarcan tipos de entrada y salida analógica, entrada y salida digital, contador y frecuencia, de modo que una unidad de expansión puede equiparse para adaptarse a la combinación de señales de una máquina o cuadro concreto.AplicacionesAmpliación de E/S remotas sobre redes RS-485 multipuntoCuadros de control industrial en entornos agresivos o con mucho ruido eléctricoE/S analógicas, digitales, de contador y de frecuencia distribuidas para la supervisión de máquinas y procesos

I-87K9-G CR amplía un sistema de E/S remotas a través de RS-485 al ofrecer nueve ranuras para módulos de E/S de la serie I-87K. Su enlace DCON y su puerto RS-485 multipunto permiten que varias unidades compartan un mismo bus, lo que simplifica el cableado cuando las E/S están distribuidas por una máquina o un armario.La unidad es adecuada para entornos industriales severos y con mucho ruido eléctrico. Acepta una amplia alimentación de 10 ~ 30 VDC, dispone de entrada de alimentación aislada y funciona entre -25 ~ +75 °C. La cubierta gris y el LED de alimentación único facilitan la verificación del estado durante la puesta en marcha y el mantenimiento.Admite más de 30 módulos I-87K, que cubren E/S analógicas y digitales, contadores y entradas de frecuencia. La integración de software puede realizarse mediante las opciones DLL, ActiveX, Labview, InduSoft, Linux y servidor OPC disponibles para la serie.AplicacionesExpansión de E/S remotas en redes RS-485E/S distribuidas en entornos industriales severos y con ruido eléctricoE/S montadas en armario o máquina con instalación en carril DINSistemas DCON multipunto con módulos de E/S I-87K

La iP-8411-MRTU amplía una red Modbus serie con cuatro ranuras para módulos de E/S de las series I-8K e I-87K. Permite que un maestro Modbus RTU/ASCII lea y controle las E/S analógicas y digitales, así como los módulos de contadores y de frecuencia, a través del puerto serie, de modo que se pueden añadir E/S remotas a los sistemas de supervisión y control sin necesidad de un controlador independiente.La unidad está pensada para emplazamientos industriales exigentes y con alto nivel de ruido eléctrico. Acepta una amplia alimentación de 10 ~ 30 VDC con entrada de alimentación aislada y entradas de alimentación redundantes, y funciona entre -25 ~ +75 °C. La autoconfiguración, los indicadores LED de fallo y un temporizador watchdog simplifican la puesta en marcha y el mantenimiento de los módulos instalados.Dado que Modbus está ampliamente soportado por el software SCADA, las HMI y los PLC, la unidad puede integrarse con las plataformas de automatización más habituales. Las opciones de montaje son en carril DIN o en pared, y el interruptor DIP de 8 bits establece la dirección del dispositivo.AplicacionesSupervisión y control industrialE/S remotas para sistemas SCADA, HMI y PLCEntornos industriales hostiles o con alto nivel de ruido eléctricoMonitorización ambiental

La iP-8811-MRTU CR amplía una red serie Modbus con ocho ranuras para módulos de E/S de las series I-8K e I-87K. Actúa como esclavo Modbus RTU/ASCII, de modo que las entradas y salidas analógicas y digitales, los contadores y los módulos de frecuencia instalados en sus ranuras pueden leerse y controlarse desde un sistema SCADA, un HMI o un PLC a través del puerto serie.La unidad está diseñada para entornos industriales exigentes y con alto nivel de ruido eléctrico. Acepta una amplia alimentación de +10 ~ 30 VDC con entradas de alimentación redundantes y una entrada de alimentación aislada de 1 kV, y funciona entre -25 y +75 °C. La autoconfiguración y los indicadores LED de fallo simplifican la instalación y el mantenimiento de los módulos instalados.El soporte de software incluye MiniOS7 con desarrollo en lenguaje C, y el fabricante proporciona SDK para Windows XP, Windows CE 5.0/6.0, Linux y MiniOS7. La unidad se monta en carril DIN o en pared, y su interruptor DIP de 8 bits define la dirección.AplicacionesSupervisión y control industrialExpansión de E/S remota sobre redes serie ModbusMonitorización ambientalInstalaciones exigentes o con alto nivel de ruido eléctrico

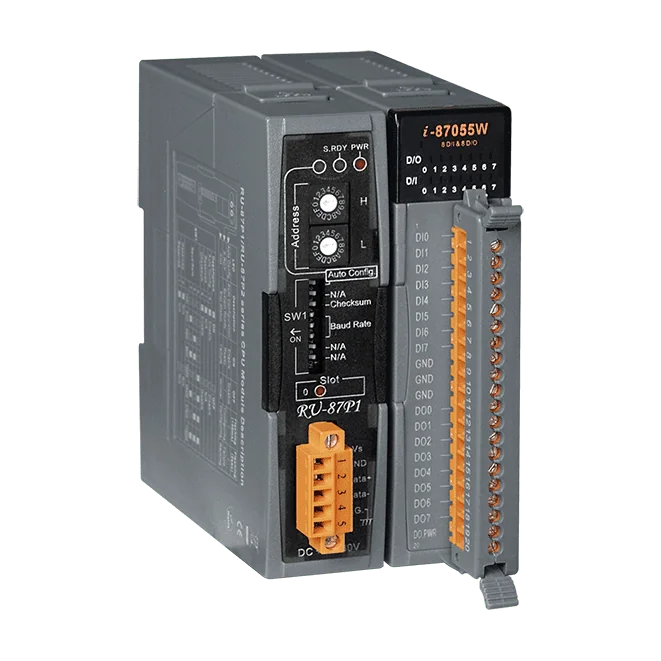

La RU-87P1-G CR amplía una red RS-485 remota con una ranura para módulos de E/S de la serie I-87K. Su módulo de CPU inteligente gestiona las E/S localmente y se comunica con el host mediante el protocolo DCON, de modo que los ingenieros pueden añadir canales analógicos, digitales y de contador/frecuencia a un bus RS-485 multipunto.La unidad está pensada para entornos industriales exigentes y con alto nivel de ruido eléctrico. Admite una amplia alimentación de +10 ~ 30 VDC y está clasificada para una temperatura de funcionamiento de -25 ~ +75 °C. El intercambio en caliente y la configuración automática simplifican la instalación y la sustitución de módulos de E/S, mientras que los indicadores LED y los interruptores facilitan la localización de averías y la configuración de la comunicación.Para la integración de software, los módulos I-87K conectados a la unidad son accesibles mediante PACSDK, el driver de LabVIEW, el driver de InduSoft, el driver de Linux y el servidor OPC suministrados por el fabricante. La versión con cubierta gris figura con el código de pedido RU-87P1-G CR.AplicacionesAplicaciones industriales de monitorización y controlAmpliación de E/S remotas mediante redes RS-485

La RU-87P2-G es una unidad de expansión remota con carcasa gris que añade dos ranuras para módulos de E/S de la serie I-87K a una red DCON a través de un único puerto RS-485. Está pensada para ingenieros que necesitan ampliar los puntos de monitorización y control distribuidos en un bus RS-485 multipunto existente sin cambiar a otra pila de protocolos.La unidad admite más de 50 módulos I-87K, que cubren entradas y salidas analógicas, entradas y salidas digitales, y tipos de contador o frecuencia. El intercambio en caliente y la configuración automática agilizan la sustitución de módulos y la puesta en marcha, mientras que los indicadores LED, la detección de fallos y errores y el doble watchdog facilitan el diagnóstico en instalaciones industriales exigentes o con mucho ruido eléctrico.El software incluye PACSDK, un controlador para LabVIEW, un controlador para InduSoft, un controlador para Linux y un servidor OPC, de modo que los módulos I-87K instalados en la RU-87P2-G pueden integrarse en diversos entornos de software.AplicacionesAplicaciones de monitorización y control industrialExpansión de E/S remotas en redes RS-485 DCONEntornos industriales exigentes y con ruido eléctrico

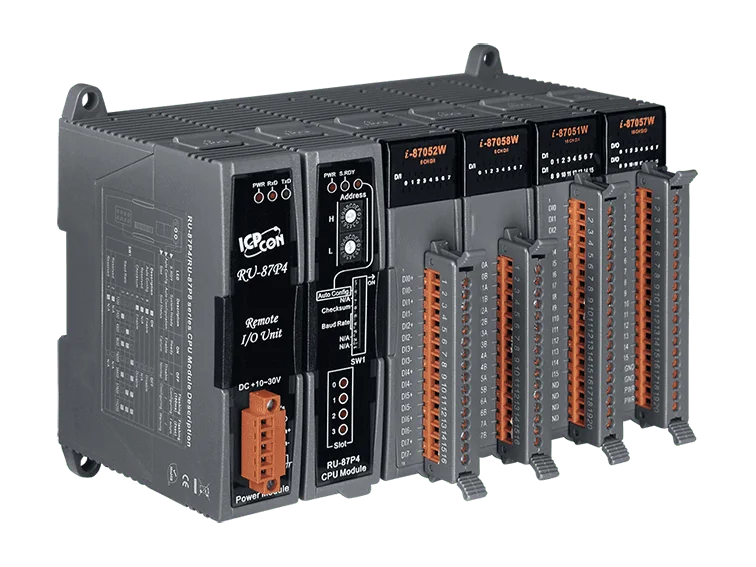

RU-87P4-G es una unidad de expansión inteligente remota que añade cuatro ranuras para módulos de E/S de la serie I-87K a una red RS-485. Su módulo de CPU se comunica mediante DCON, un protocolo basado en ASCII, de modo que los módulos de E/S pueden instalarse de forma remota sobre una única línea multipunto en lugar de cablearse individualmente de vuelta a un controlador.La unidad es adecuada para instalaciones de monitorización y control en entornos industriales severos y con alto nivel de ruido eléctrico. Acepta una alimentación de 10 ~ 30 VDC y funciona entre -25 °C y +75 °C. Los módulos pueden intercambiarse en caliente, y las funciones de configuración automática, detección de fallos y errores y doble watchdog ayudan a reducir el esfuerzo de puesta en marcha y mantenimiento.El soporte de software incluye PACSDK, un driver para LabVIEW, un driver para InduSoft, un driver para Linux y un servidor OPC, de modo que los módulos conectados a la unidad pueden integrarse en diversos entornos de software.AplicacionesMonitorización y control industrialExpansión de E/S remota mediante RS-485Entornos severos y con alto nivel de ruido eléctrico

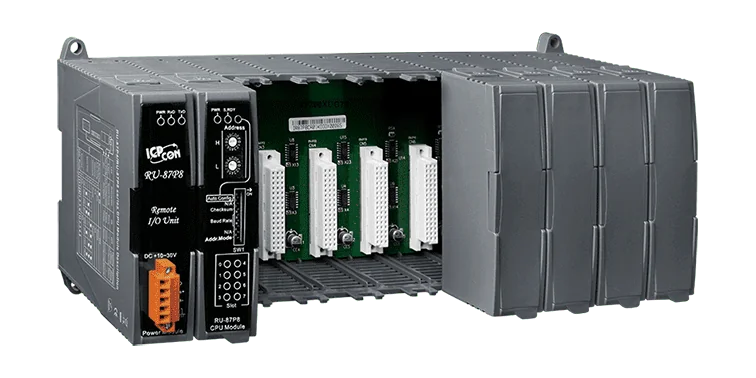

RU-87P8-G amplía una red RS-485 remota con ocho ranuras para módulos de E/S de la serie I-87K. Su módulo CPU inteligente gestiona los módulos de forma local y se comunica con el host a través de un único puerto RS-485 que admite topología multipunto, de modo que una sola línea serie puede dar servicio a un conjunto distribuido de puntos de E/S. La unidad admite más de 50 módulos I-87K, que cubren entradas y salidas analógicas y digitales, así como tipos de contador y de frecuencia.La unidad está diseñada para entornos industriales hostiles y con mucho ruido eléctrico. Acepta una alimentación amplia de +10 ~ 30 VDC y funciona entre -25 y +75 °C. Los módulos pueden intercambiarse en caliente y se configuran automáticamente, lo que agiliza el mantenimiento. La detección de fallos y errores, el doble watchdog, el comportamiento programable al encendido y los Safe Values ayudan al sistema a recuperarse de forma predecible tras una avería.El soporte de software incluye PACSDK, un driver para LabVIEW, un driver para InduSoft, un driver para Linux y un servidor OPC. Los módulos instalados en la RU-87P8-G pueden integrarse en diversos entornos de software. Esta variante de pedido con carcasa gris se monta en carril DIN o en pared.AplicacionesMonitorización y control industrialE/S distribuida en redes RS-485 en entornos hostiles o con mucho ruido eléctrico
