I-7000

Placa de 8 canales DO y 8 canales de entrada de contador. Incluye la placa hija DB-8820 y un cable CA-2520D.

El I-7005 CR mide la temperatura de sensores termistor y envía las lecturas por RS-485 mediante el protocolo DCON. Sus ocho canales de entrada pueden configurarse individualmente para un tipo de termistor distinto, y el módulo admite una amplia lista de tipos estándar, así como tipos definidos por el usuario, que se configuran introduciendo los coeficientes de Steinhart cuando sea necesario.Seis salidas digitales de colector abierto (sink, NPN) permiten que el módulo accione directamente señales de alarma cuando una temperatura monitorizada requiere atención. Las entradas de termistor están protegidas por un aislamiento intra-módulo de 3000 VDC y una protección contra sobretensión de 120 VDC, y un doble watchdog integrado garantiza un funcionamiento fiable y desatendido.Datos eléctricos y mecánicos clave del I-7005 CR:Alimentación de +10 ~ +30 VDC con protección contra inversión de polaridadTemperatura de funcionamiento de -25 ~ +75 °CMontaje en carril DIN, 72 x 123 x 35 mm (An x L x Al)AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-7011 CR es un módulo de E/S remotas RS-485 con una entrada analógica diferencial que acepta señales de tensión, corriente y termopar. Este código de pedido con cubierta azul (CR) utiliza el protocolo DCON en su puerto serie, con una velocidad de transmisión configurable de 1200 a 115200 bps y formato de datos fijo (N, 8, 1).La entrada analógica admite termopares de tipo J, K, T, E, R, S, B, N y C, con detección de termopar abierto para la localización de fallos. Los rangos de tensión van de ±15 mV a ±2,5 V, y la resolución de 16 bits proporciona una precisión de ±0,1 % del FSR con una frecuencia de muestreo total de 10 Hz. La entrada de corriente (±20 mA) requiere una resistencia externa opcional de 125 Ω.La entrada digital puede utilizarse como contador de eventos de 50 Hz, y las dos salidas de colector abierto tipo sumidero pueden funcionar como alarmas de nivel alto/bajo, con valores programables de encendido y de seguridad. El aislamiento interno del módulo es de 3000 VCC, y el módulo se alimenta de +10 a +30 VCC con protección contra inversión de polaridad. Se monta en raíl DIN y está diseñado para funcionar entre -25 y +75 °C.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-7011D CR es un módulo de E/S para montaje en carril DIN que mide señales de tensión, corriente o termopar a través de RS-485 mediante el protocolo DCON. Su única entrada analógica diferencial ofrece una resolución de 16 bits y admite los tipos de termopar estándar J, K, T, E, R, S, B, N y C, con detección de termopar abierto para advertir de un cableado de sensor roto.Además del canal analógico, el módulo dispone de una entrada digital de contacto seco configurada como contador de eventos de 50 Hz y dos salidas digitales de colector abierto que pueden utilizarse para señalización de alarmas de nivel alto y bajo. Una pantalla LED de 5 dígitos de 7 segmentos y un LED de estado de alimentación y comunicación proporcionan visibilidad local sin necesidad de PC.El módulo está aislado a 3000 VDC entre sus circuitos internos y ofrece un doble watchdog integrado para la supervisión del módulo y de la comunicación. Se alimenta de +10 ~ +30 VDC con protección contra inversión de polaridad y está clasificado para funcionar entre -25 ~ +75 °C. Este código de pedido con cubierta azul es adecuado para automatización de edificios, fábricas y máquinas, mantenimiento y diagnóstico remotos y equipos de prueba.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-7011P CR es un módulo de entrada de termopar de 1 canal para la serie de E/S remotas I-7000, que se comunica por RS-485 con el protocolo DCON. Su entrada analógica admite señales de tensión, corriente y termopar, y esta variante añade compatibilidad con los termopares tipo L y M además del rango estándar, lo que lo hace adecuado para tipos de sensor que el I-7011 básico no cubre.Además de la entrada analógica, el módulo incorpora una entrada digital que funciona como contador de eventos de 50 Hz y dos salidas digitales de colector abierto configurables como alarma de nivel alto/bajo. La detección de termopar abierto ayuda a identificar cableado de sensor roto.Datos eléctricos y mecánicos clave para el diseño del sistema:Aislamiento interno del módulo de 3000 VDCAlimentación de +10 ~ +30 VDC con protección contra inversión de polaridadMontaje en carril DIN, 72 x 123 x 35 mmTemperatura de funcionamiento de -25 ~ +75 °CAplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

I-7011PD CR es un módulo de E/S remotas de la serie I-7000 que incorpora una entrada analógica diferencial, una entrada digital y dos salidas digitales en una red RS-485 DCON. La entrada analógica acepta señales de termopar, tensión o corriente, de modo que un único módulo puede cubrir diversos tipos de sensores en aplicaciones de automatización de edificios, de fábrica y de máquinas.La variante "P" añade soporte para termopares de tipo L y M, además de J, K, T, E, R, S, B, N y C. La entrada analógica incluye detección de termopar abierto. La entrada digital funciona como contador de eventos de 50 Hz, y las dos salidas de colector abierto pueden utilizarse como alarmas de nivel alto/bajo con valores programables de encendido y de seguridad. La entrada de corriente requiere una resistencia externa opcional de 125 Ω.Una pantalla LED de 7 segmentos de 5 dígitos y un LED de alimentación y comunicación ofrecen el estado local de un vistazo. El módulo dispone de aislamiento interno de 3000 VDC, un doble watchdog integrado y una carcasa para carril DIN de 72 x 123 x 35 mm. Funciona con una alimentación de +10 ~ +30 VDC en un rango de temperatura de -25 ~ +75 °C.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

I-7012 CR es la versión básica con cubierta azul de la serie I-7012, un módulo de entrada analógica de un solo canal para redes DCON RS-485. Acepta señales diferenciales de tensión de ±150 mV a ±10 V, o señales de corriente de ±20 mA cuando se instala una resistencia externa de 125 Ω, y las convierte con una resolución de 16 bits.Además de la entrada analógica, el módulo dispone de una entrada digital que puede funcionar como contador de eventos de 50 Hz con un recuento máximo de 65535. Dos salidas digitales de colector abierto pueden utilizarse para señalizar alarmas de nivel alto y bajo, con valores programables de encendido y de seguridad. Esto hace que el I-7012 CR sea adecuado para tareas sencillas de monitorización y alarma en las que no se requiere una versión de muestreo rápido.El I-7012 CR no dispone de pantalla LED y utiliza únicamente el modo de muestreo normal, a 10 Hz. Se alimenta de +10 ~ +30 VDC con protección contra inversión de polaridad, y ofrece un aislamiento interno al módulo de 3000 VDC. Su doble watchdog integrado puede programarse para la supervisión del módulo y de la comunicación.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-7012D CR es un módulo de entrada analógica para montaje en carril DIN que mide señales de tensión y corriente y envía los resultados a un host mediante RS-485 con el protocolo DCON. Está pensado para ingenieros que necesitan una única entrada diferencial con resolución de 16 bits, lectura local y salidas de alarma sencillas dentro de un sistema de E/S remotas de la serie I-7000.El módulo dispone de una entrada analógica diferencial con varios rangos de tensión, desde ±150 mV hasta ±10 V, además de un rango de corriente de ±20 mA que requiere una resistencia externa opcional de 125 Ω. En modo normal, el muestreo se realiza a 10 Hz con una precisión de ±0,05 % del FSR. La entrada digital única puede utilizarse como contador de eventos de 50 Hz, y dos salidas digitales de colector abierto admiten funciones de alarma de nivel alto/bajo.La versión D añade una pantalla LED de 5 dígitos de 7 segmentos para indicación local. El aislamiento interno del módulo es de 3000 VDC, y la unidad funciona con una alimentación de +10 ~ +30 VDC con protección contra inversión de polaridad, en un rango de temperatura de funcionamiento de -25 ~ +75 °C.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

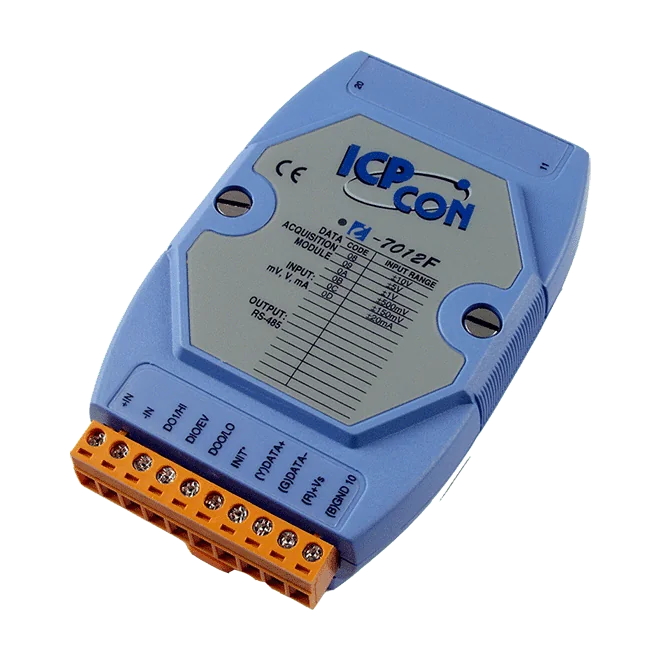

El I-7012F CR es un módulo de entrada analógica de 1 canal que acepta señales de tensión y corriente y las transmite a través de un enlace RS-485 DCON. Su resolución de 16 bits y sus modos de muestreo seleccionables lo hacen adecuado para ingenieros que necesitan lecturas precisas a velocidad normal o actualizaciones más rápidas cuando el proceso así lo requiere.En comparación con el I-7012 estándar, esta variante de cubierta azul ofrece un modo de muestreo rápido de hasta 100 Hz, seleccionable junto con un modo normal de 10 Hz. No dispone de pantalla LED, por lo que es una buena opción cuando el estado se consulta de forma remota y no en el propio módulo. El módulo también incluye una entrada digital con contador de eventos de 50 Hz y dos salidas digitales de colector abierto para alarmas de nivel alto/bajo.El módulo ofrece aislamiento interno de 3000 VDC y doble protección watchdog, y está diseñado para montaje en carril DIN en un amplio rango de temperatura de funcionamiento, de -25 ~ +75 °C. Las entradas de corriente requieren una resistencia externa opcional de 125 Ω.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

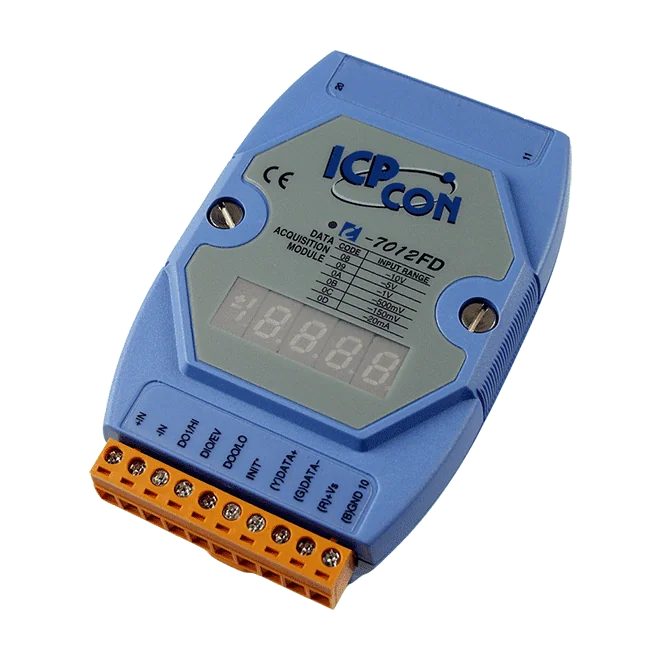

El I-7012FD CR es un módulo de entrada analógica de un solo canal de la serie RS-485 I-7000. Acepta señales de tensión diferencial de ±150 mV a ±10 V y señales de corriente de ±20 mA, que requieren una resistencia externa opcional de 125 Ω. La conversión es de 16 bits, y el módulo envía sus lecturas mediante DCON a través de un puerto RS-485.Esta variante de muestreo rápido permite elegir entre un modo normal de 10 Hz y un modo rápido de 100 Hz, de modo que la velocidad de adquisición se ajusta al proceso que se supervisa. El modo rápido tiene una precisión especificada de ±0,25 % del FSR, mientras que el modo normal es de ±0,05 % del FSR. Una pantalla LED de 5 dígitos y 7 segmentos muestra las lecturas en local, lo cual resulta útil durante la puesta en marcha y la localización de averías.Además del canal analógico, el módulo incorpora una entrada digital que puede funcionar como contador de eventos de 50 Hz y dos salidas digitales de colector abierto que pueden configurarse para alarmas de nivel alto y bajo. Los temporizadores watchdog duales integrados y el aislamiento interno de 3000 VDC favorecen un funcionamiento fiable en armarios de automatización.AplicacionesAutomatización de edificiosAutomatización de fábricaAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-7013 CR es un módulo de entrada RTD de un solo canal para medir temperatura directamente desde sensores Pt100, Pt1000 y Ni120. Admite conexiones de sensor a 2, 3 y 4 hilos, y está disponible la eliminación de la resistencia de los cables para cableados a 3 y 4 hilos, lo que ayuda a mantener bajo control los errores de medida causados por la resistencia del cable.Cada canal ofrece una resolución de 16 bits, una precisión de ±0,05 % del FSR y una frecuencia de muestreo de 10 Hz. La detección de hilo abierto señaliza las conexiones rotas del sensor, y el módulo proporciona un aislamiento intramódulo de 3000 VDC entre sus circuitos.La comunicación se realiza a través de un puerto RS-485 con protocolo DCON, con velocidades de transmisión de 1200 a 115200 bps y formatos de datos seleccionables. El módulo está diseñado para montaje en carril DIN y funciona con una alimentación de +10 a +30 VDC en un rango de temperatura de funcionamiento de -25 a +75 °C.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-7013D CR es un módulo de entrada RTD de un solo canal para medir temperatura directamente desde sensores Pt100, Pt1000 y Ni120. Admite conexiones RTD de 2, 3 y 4 hilos, y está disponible la eliminación de la resistencia de los cables para cableado de 3 y 4 hilos, lo que ayuda a mantener la precisión de la medida en tramos de cable de sensor más largos.Las lecturas locales se muestran en una pantalla LED de 7 segmentos de 5 dígitos, mientras que el puerto RS-485 se comunica mediante el protocolo DCON a 1200 a 115200 bps. La detección de hilo abierto y un doble watchdog integrado (módulo y comunicación) permiten a los ingenieros detectar fallos en los sensores y mantener en funcionamiento las instalaciones sin supervisión. El aislamiento interno del módulo de 3000 VDC separa la entrada del resto del módulo.Suministrado con una cubierta azul, el módulo está diseñado para montaje en raíl DIN y alimentación de 10 a 30 VDC con protección contra inversión de polaridad. Está clasificado para un rango de funcionamiento de -25 a +75 °C y se utiliza normalmente en:Automatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento y diagnóstico remotosEquipos de pruebaAplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-7014D CR está indicado para ingenieros que necesitan una entrada analógica para señales de tensión, corriente o transmisores, además de un contador digital y salidas de alarma, en un único nodo RS-485 DCON. La entrada de 16 bits admite rangos de ±150 mV a ±10 V y ±20 mA, y el módulo proporciona una alimentación de lazo aislada de ±15 VDC, 30 mA para alimentar un transmisor a dos hilos.Una pantalla LED de 7 segmentos de 5 dígitos y un indicador de alimentación y comunicación ofrecen visibilidad local del módulo. La entrada digital única funciona como contador de eventos de 50 Hz con cuentas de hasta 65535, mientras que las dos salidas de colector abierto pueden configurarse como alarmas de nivel alto o bajo con valores programables de encendido y de seguridad.Watchdogs duales programables para el módulo y la comunicaciónAislamiento intramódulo de 3000 VDCMontaje en carril DIN, rango de funcionamiento de -25 ~ +75 °CAplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

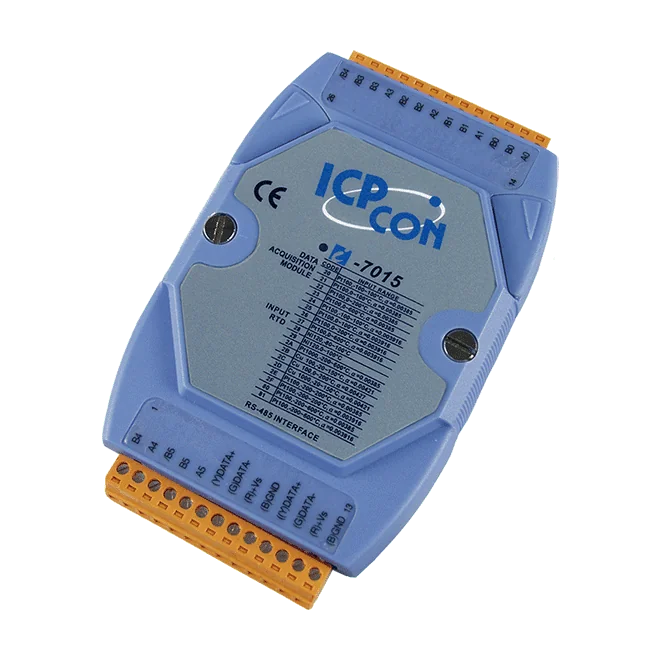

El I-7015 CR es un módulo de entrada RTD de seis canales para la medición de temperatura con detectores de temperatura por resistencia. Cada canal puede configurarse para un tipo de sensor distinto, de modo que un único módulo puede atender un conjunto mixto de puntos de medición en el mismo bus RS-485.Medición y diagnóstico: Los canales se configuran de forma individual y admiten sensores Pt100, Pt1000, Ni120, Cu50, Cu100 y Cu1000, con medición de resistencia de hasta 3,2 kΩ. El convertidor de 16 bits ofrece una precisión de ±0,05 % del FSR a una velocidad de muestreo total de 12 Hz. La detección de hilo abierto ayuda a identificar cables de sensor rotos durante el funcionamiento.Instalación y comunicación: El módulo se comunica a través de un puerto RS-485 mediante el protocolo DCON, con velocidades de transmisión de 1200 a 115200 bps. Dispone de aislamiento interno de 3000 VDC, protección ESD por contacto de ±4 kV y un doble watchdog integrado. Se monta en carril DIN y se alimenta con +10 a +30 VDC, con un consumo de 1,1 W. Esta versión CR con cubierta azul es el código de pedido conforme a RoHS.AplicacionesAutomatización de edificiosAutomatización de fábricaAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-7015P-G CR es un módulo de entrada RTD de 6 canales para la medición de temperatura con sensores Pt100, Pt1000, Ni120, Cu50, Cu100 y Cu1000. Cada canal puede configurarse de forma individual, de modo que pueden conectarse distintos tipos de sensor al mismo módulo. La compensación automática de las conexiones RTD a 3 hilos mantiene las lecturas precisas independientemente de la longitud del cable, lo que hace que esta variante sea idónea para tramos largos de sensores.Los ingenieros valorarán la resolución de 16 bits, la detección de hilo abierto y el doble watchdog, que en conjunto ayudan a mantener las mediciones fiables y a que las condiciones de fallo sean visibles. El módulo ofrece aislamiento intra-módulo de 3000 VDC y protección ESD de ±4 kV en cada terminal, y se controla a través de un único puerto RS-485 mediante DCON. La cubierta gris distingue este código de pedido dentro de la serie I-7015.Entre los detalles eléctricos y mecánicos clave se incluyen una entrada de alimentación de +10 ~ +30 VDC con protección contra inversión de polaridad, un consumo de 1,2 W, montaje en carril DIN y un rango de funcionamiento de -25 ~ +75 °C.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-7016 CR recibe señales de galgas extensométricas de puente completo y células de carga y las procesa localmente, de modo que el módulo puede entregar valores relacionados con el peso en lugar de lecturas brutas en milivoltios. Dispone de dos entradas para galgas extensométricas con resolución de 16 bits, configurables para rangos de tensión o de corriente, y una tabla de mapeo lineal definida por el usuario convierte los datos medidos en peso.Esta es la variante de 4 hilos con cubierta azul y sin pantalla LED. Incluye una salida de tensión de excitación de 0 ~ +10 V con capacidad de hasta 40 mA, una entrada digital que puede usarse como entrada de propósito general o como contador de eventos de 50 Hz, y cuatro salidas digitales de colector abierto que pueden configurarse como salidas generales o como alarmas de nivel alto/bajo. Los valores de encendido son programables para la tensión de excitación, y los valores de encendido y de seguridad son programables para las salidas digitales.La comunicación se realiza mediante un puerto RS-485 con el protocolo DCON a 1200 ~ 115200 bps, con formato de datos (N, 8, 1). El módulo se monta en carril DIN y tiene un rango de temperatura de funcionamiento de -25 ~ +75 °C. Para medición a larga distancia con compensación de 6 hilos, la opción adecuada es la serie I-7016P.AplicacionesPesaje y medición de fuerza con galgas extensométricas o células de cargaEnsayos generales y aplicaciones sensibles al costeAdquisición remota de datos en redes RS-485 DCON

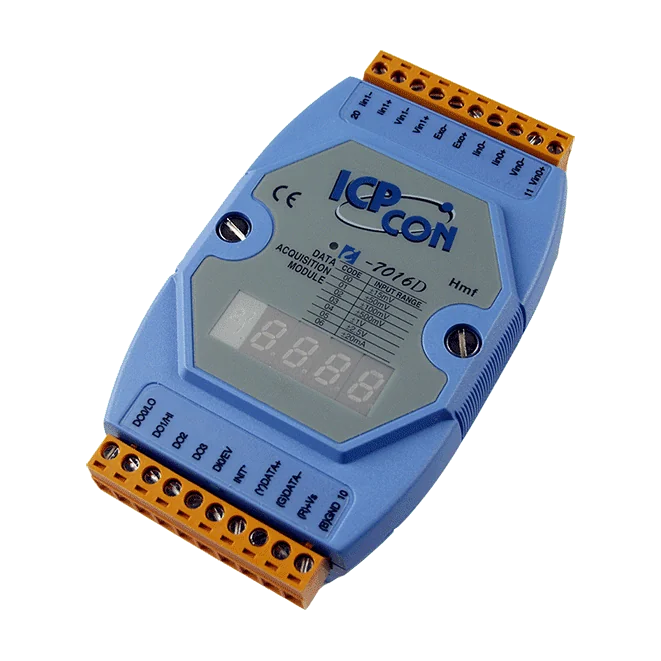

El I-7016D CR convierte las señales de galgas extensométricas de puente completo y células de carga en valores digitales mediante RS-485 con el protocolo DCON. Dispone de dos canales de entrada para galgas extensométricas, cada uno configurable para rangos de tensión o corriente, y una pantalla LED de 7 segmentos de 5 dígitos para lectura local.Una tabla de mapeo lineal definida por el usuario permite al módulo convertir las mediciones en bruto directamente en unidades de ingeniería, como peso, de modo que el sistema principal recibe datos escalados. El módulo también incluye una salida de excitación de 0 a +10 V con capacidad de hasta 40 mA, una entrada digital con contador de eventos de 50 Hz y cuatro salidas digitales de colector abierto que pueden configurarse para uso general o alarmas de nivel alto/bajo.Esta variante de 4 hilos es adecuada para tramos de cable cortos, ya que la fuente especifica distancias inferiores a 10 metros. Para mediciones a larga distancia, donde las pérdidas en el cable afectan a la precisión, la serie I-7016P(D) de 6 hilos con detección de la tensión de excitación es la alternativa prevista.AplicacionesSistemas de pesaje con células de cargaMedición de fuerza y deformación con galgas extensométricas de puente completoEnsayos generales y aplicaciones de medición sensibles al costeAdquisición remota de datos mediante redes RS-485 DCON

El I-7016P CR convierte las señales de galgas extensométricas de puente completo y de celdas de carga en mediciones sobre una red RS-485 DCON. Su conexión de 6 hilos añade dos hilos de detección que miden la tensión de excitación en el sensor, de modo que el módulo puede detectar y compensar la caída de tensión a lo largo del cable. Esto lo convierte en una opción adecuada cuando el sensor está a más de 10 metros del controlador.Más allá de la adquisición de datos, el módulo admite tablas de mapeo lineal definidas por el usuario, que convierten el valor medido directamente en peso. También dispone de una salida de excitación de 0 a +10 V, una entrada digital que puede utilizarse como entrada general o como contador de eventos de 50 Hz, y cuatro salidas digitales de colector abierto que pueden configurarse para uso general o para funciones de alarma de nivel alto/bajo.Esta variante es la versión de cubierta azul sin pantalla LED local. Elija el I-7016PD si necesita una pantalla integrada, o la serie I-7016 de 4 hilos para tramos cortos en los que no se requiere compensación de cable.AplicacionesMedición de fuerza con galgas extensométricas y celdas de cargaSistemas de pesaje mediante tablas de mapeo linealMedición de galgas extensométricas a larga distanciaMedición de alta precisión en entornos industrialesSeñalización de alarmas mediante salidas digitales de nivel alto/bajo

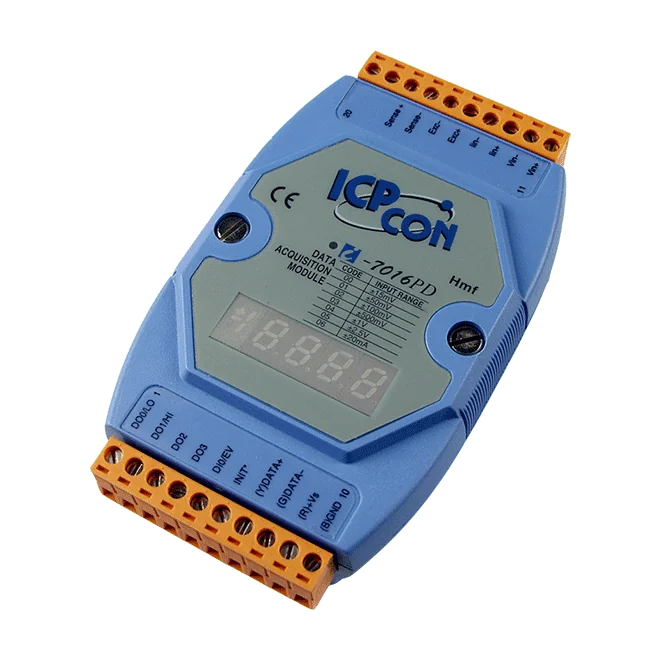

El I-7016PD CR convierte las señales de galgas extensométricas en puente completo y celdas de carga en lecturas que pueden escalarse directamente a unidades de peso o fuerza. Una tabla de mapeo lineal definida por el usuario transforma las mediciones en bruto en valores de ingeniería, de modo que el sistema principal recibe datos utilizables sin lógica de conversión adicional. La conexión de 6 hilos añade hilos de detección que miden la tensión de excitación en el sensor, lo que ayuda al módulo a compensar la caída de tensión en tramos de cable largos.Esta variante de 1 canal con cubierta azul incluye una pantalla LED de 7 segmentos de 5 dígitos para lectura local y se comunica a través de un único puerto RS-485 con el protocolo DCON a 1200 ~ 115200 bps. También proporciona una salida de tensión de excitación de 0 ~ +10 V, una entrada digital de contador de eventos de 50 Hz y cuatro salidas digitales de colector abierto que pueden configurarse para uso general o para alarmas de nivel alto/bajo. El aislamiento entre módulos es de 3000 VDC.Elija este modelo en lugar del I-7016D o el I-7016 de 4 hilos cuando el sensor esté instalado lejos del módulo, o cuando la precisión de la medición dependa de una excitación estable en el puente. Para tramos cortos y aplicaciones sensibles al coste, los modelos de 2 canales y 4 hilos de la serie pueden ser una mejor opción. El módulo se monta en carril DIN y está clasificado para funcionar entre -25 ~ +75 °C.AplicacionesSistemas de celdas de carga y pesajeMedición de fuerza mediante galgas extensométricasMedición de sensores a larga distancia en entornos industrialesAdquisición de datos de galgas extensométricas de alta precisión

El I-7017 es un módulo de entrada analógica RS-485 para ingenieros que necesitan adquirir señales de tensión o corriente en ocho canales. Los canales pueden configurarse como ocho entradas diferenciales, o como seis diferenciales y dos asimétricas (single-ended), mediante un jumper. Todos los canales comparten el mismo rango de entrada seleccionado, y las entradas de 4 ~ 20 mA requieren una resistencia externa opcional de 125 Ω.El módulo ofrece una resolución de 16 bits y un modo de muestreo normal de 10 Hz. La detección de hilo abierto para entradas de 4 ~ 20 mA ayuda a identificar cableado de sensores roto, y un doble watchdog integrado favorece un funcionamiento fiable en sistemas sin supervisión. El aislamiento interno al módulo de 3000 VDC y la protección contra sobretensiones de ±120 VDC aportan robustez en el lado de entrada.Esta versión con cubierta azul se comunica a través de un único puerto RS-485 usando el protocolo DCON, con velocidades de transmisión de 1200 a 115200 bps. Es adecuada para la automatización de edificios, de fábricas y de máquinas, así como para equipos de mantenimiento remoto, diagnóstico y ensayo.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de ensayo

El I-7017C CR es un módulo de E/S remotas RS-485 que admite ocho entradas diferenciales de corriente e informa de las lecturas mediante DCON. Cada canal dispone de una resistencia de entrada integrada de 125 Ω, de modo que los lazos de sensores pueden medirse directamente sin necesidad de una resistencia shunt externa. Los rangos son ±20 mA, 0 ~ 20 mA y 4 ~ 20 mA, con una resolución de 16 bits.Se incluye detección de cable abierto para las entradas de 4 ~ 20 mA, lo que ayuda a identificar en campo un lazo de sensor roto. En modo normal, el módulo muestrea a 10 Hz con una precisión de ±0,1 % del FSR. Esta variante está fijada en modo normal; el modo de muestreo rápido ajustable solo está disponible en los modelos I-7017FC.Entre las funciones de protección se incluyen aislamiento intramódulo de 3000 VDC, protección contra descargas electrostáticas por contacto de ±4 kV en cada terminal y un watchdog programable para el módulo y la comunicación. La unidad funciona con una alimentación de +10 ~ +30 VDC con protección contra inversión de polaridad y se monta en carril DIN, con un rango de funcionamiento de -25 ~ +75 °C.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

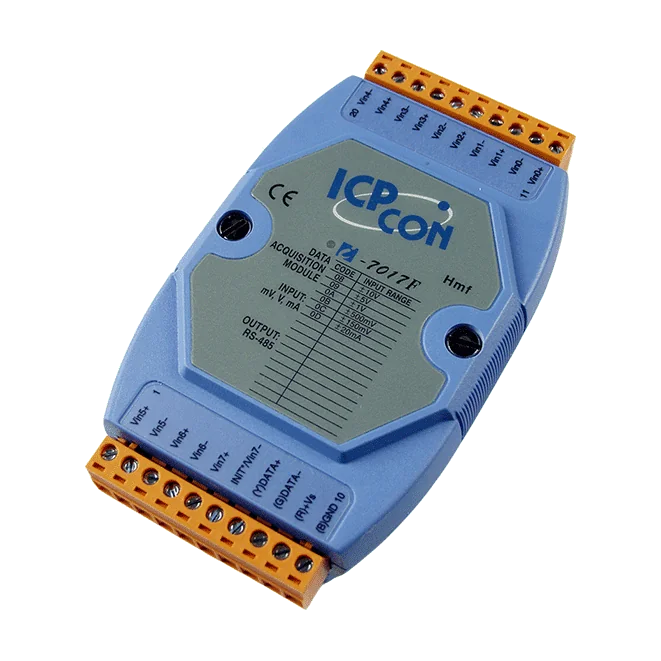

I-7017F CR es un módulo de entrada analógica de 8 canales para redes RS-485 que utilizan el protocolo DCON. Los canales pueden configurarse como ocho entradas diferenciales o como seis diferenciales y dos de entrada asimétrica (single-ended), según se seleccione mediante un jumper. Admite tanto señales de tensión como de corriente, con resolución de 16 bits en todos los canales.La versión de muestreo rápido permite al ingeniero elegir entre un modo rápido de 60 Hz y un modo normal de 10 Hz, equilibrando precisión y frecuencia de actualización. Las entradas de corriente requieren una resistencia externa opcional de 125 Ω, y está disponible la detección de hilo abierto para señales de 4 ~ 20 mA. Las funciones de watchdog dual integradas y el aislamiento interno del módulo de 3000 VDC favorecen un funcionamiento fiable en instalaciones de automatización y monitorización.La variante de cubierta azul se suministra con la configuración conforme a RoHS. Su montaje en carril DIN, alimentación de 10 ~ +30 VDC y rango de funcionamiento de -25 ~ +75 °C la hacen adecuada para armarios de control en automatización de edificios, fábricas y máquinas, así como para equipos de diagnóstico remoto y de prueba.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-7017FC CR es un módulo de entrada de corriente de 8 canales para ingenieros que necesitan leer corrientes de proceso a través de RS-485. Su resistencia de entrada integrada de 125 Ω permite medir la corriente directamente, sin shunts externos, lo que simplifica el cableado y la puesta en marcha.Esta versión de muestreo rápido permite elegir entre el modo Rápido a 60 Hz, con una precisión de ±0,5 % del FSR, y el modo Normal a 10 Hz, con una precisión de ±0,1 % del FSR. Incluye detección de cable abierto para entradas de 4 ~ 20 mA y ofrece aislamiento interno al módulo de 3000 VDC, así como protección ESD por contacto de ±4 kV en cada terminal.La comunicación se realiza a través de un único puerto RS-485 con el protocolo DCON, con velocidades de transmisión de 1200 a 115200 bps. El módulo está diseñado para montaje en carril DIN y es adecuado para automatización de edificios, de fábricas y de máquinas, así como para diagnóstico y mantenimiento remotos y equipos de prueba.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-7017R CR es un módulo de entrada analógica de 8 canales para redes RS-485 que utilizan el protocolo DCON. Admite señales de tensión y de corriente y está diseñado para soportar fallos que dañarían las entradas estándar, con protección contra sobretensión de hasta 240 Vrms y una protección de tensión en modo común de ±200 VDC.Cada canal es de 16 bits con entradas diferenciales. Los ingenieros pueden elegir entre el modo normal a 10 Hz, con una precisión de ±0,1 % del FSR, y el modo rápido a 60 Hz, con una precisión de ±0,5 % del FSR, según prevalezca la precisión de medida o la velocidad de actualización. En este modelo están disponibles la configuración individual de cada canal y la detección de hilo abierto en 4 ~ 20 mA.Adecuado para automatización de edificios, de fábricas y de máquinas, mantenimiento y diagnóstico remotos, y equipos de prueba.Ofrece aislamiento interno al módulo de 3000 VDC y protección ESD de ±4 kV en cada terminal.Alimentado con +10 ~ +30 VDC con protección contra inversión de polaridad, y montaje en carril DIN.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba
