ISA

La DIO-48 CR es una tarjeta de E/S digitales para bus ISA que proporciona a un PC 48 canales TTL/5 V bidireccionales. Las líneas se agrupan en seis puertos bidireccionales de 8 bits, y la dirección de cada puerto es programable por software, de modo que la tarjeta puede configurarse con una combinación de entradas y salidas.Cada línea de E/S está bufferizada en la tarjeta, lo que proporciona una mayor capacidad de excitación. Las resistencias de pull-up o pull-down en las líneas de E/S mantienen una entrada digital sin conectar en un nivel alto o bajo definido, en lugar de dejarla flotando. La tarjeta emula dos puertos PPI 8255 de uso industrial en modo 0, lo que facilita la migración de código existente basado en 8255.Los recursos de temporización incluyen un temporizador interno programable de 32 bits y un contador de eventos de 16 bits, con cuatro fuentes de interrupción. La tarjeta admite placas hijas de las familias DB-24 y DB-16, así como placas hijas compatibles con OPTO-22.AplicacionesAmpliación de E/S digitales en PC con bus ISAConmutación y detección de señales lógicas TTL/5 VTemporización y conteo de eventos junto con E/S digitales

Tarjeta ISA Bus, 32 canales DI, 32 canales DO, 3x Temporizador/Contador.

Tarjeta de bus ISA, 32 canales DI, 32 canales DO y 6 temporizadores/contadores.

La ISO-C64 CR es una tarjeta de salida digital para bus ISA que proporciona a un PC 64 canales de colector abierto aislados, distribuidos en cuatro bancos aislados (grupos A, B, C y D). Está diseñada para accionar señales lógicas de campo, protegiendo al ordenador host de tensiones dañinas y evitando problemas de bucles de tierra.Cada salida utiliza un transistor Darlington con un diodo supresor integrado, lo que la hace adecuada para la conmutación de cargas inductivas. El puerto de salida requiere una fuente de alimentación externa. La tarjeta se suministra con un cable CA-4037W y dos conectores D-Sub CA-4002, de modo que puede conectarse de inmediato al cableado de campo.Elija esta variante cuando necesite una alta densidad de canales con separación galvánica en un sistema basado en ISA. La tarjeta cuenta con certificación CE, UKCA, RoHS y WEEE. Las tarjetas relacionadas ISO-P64 e ISO-P32C32 están disponibles si se requiere una interfaz o un número de canales diferente.AplicacionesAutomatización de fábricasPruebas de productoAutomatización de laboratorios

La ISO-P32C32 CR es una tarjeta de E/S digitales para bus ISA destinada al control y a trabajos de prueba basados en PC, con 32 entradas digitales aisladas y 32 salidas digitales aisladas. Las entradas utilizan circuitos de fotoacoplador y pueden alimentarse internamente mediante el convertidor CC/CC integrado o desde una fuente externa, seleccionable mediante jumper. Las salidas emplean transistores Darlington con diodo supresor integrado para cargas inductivas.La tarjeta aísla el PC principal de las señales lógicas de campo, lo que ayuda a evitar problemas de lazos de tierra y protege el ordenador frente a tensiones dañinas. Los canales 0 a 15 y 16 a 31 forman grupos de entrada aislados independientes, y las salidas se distribuyen en otros dos grupos aislados. Se admite el manejo de interrupciones, con los canales 0 y 16 como fuentes de interrupción.Este código de pedido incluye un cable CA-4037W y dos conectores D-Sub CA-4002, de modo que la tarjeta puede cablearse directamente a las señales de campo. Cada conector D-Sub gestiona 16 canales de entrada y 16 de salida. El puerto de salida requiere una fuente de alimentación externa.AplicacionesAutomatización de fábricaEnsayos de productoAutomatización de laboratorio

La ISO-P32S32W CR es una tarjeta de E/S digitales para bus ISA que proporciona a un PC 32 entradas digitales aisladas ópticamente y 32 salidas aisladas de colector abierto NPN. Cada entrada está aislada mediante un fotoacoplador, lo que separa el ordenador host de las señales de campo y lo protege frente a tensiones que podrían dañarlo.Las salidas son transistores NPN de absorción de corriente con un diodo supresor integrado para cargas inductivas. La capacidad de salida se divide entre 8 canales con una potencia nominal de 500 mA y 24 canales con 100 mA. Se necesita alimentación externa para accionar los puertos de entradas y salidas digitales, y la tarjeta incorpora un convertidor CC/CC. Hay dos fuentes de interrupción, el canal 0 y el canal 16, disponibles para el tratamiento dirigido por eventos.La tarjeta está pensada para automatización de fábrica, ensayo de productos y automatización de laboratorio, donde un PC necesita leer el estado de interruptores y sensores y accionar cargas a través de conexiones de campo aisladas. El cable CA-4037W y los conectores D-Sub CA-4002 incluidos simplifican el cableado de campo.AplicacionesAutomatización de fábricaEnsayo de productosAutomatización de laboratorio

La ISO-P64 CR es una tarjeta de adquisición de datos con bus ISA que incorpora 64 entradas digitales aisladas ópticamente en un PC. Las entradas se dividen en cuatro bancos aislados, de modo que las señales de campo permanecen eléctricamente separadas del ordenador principal, lo que ayuda a eliminar problemas de lazos de tierra y protege el PC frente a tensiones dañinas.Cada entrada utiliza un fotoacoplador y admite señales de contacto libres de tensión (secas) o con tensión (húmedas). La alimentación de las entradas puede seleccionarse mediante jumper entre el convertidor CC/CC interno de la tarjeta, que toma la energía del lado del PC, o una fuente externa. Las entradas 0 a 15 y 32 a 47 forman el grupo A, mientras que las entradas 16 a 31 y 48 a 63 forman el grupo B. Los canales 0 y 16 pueden utilizarse como fuentes de interrupción.El cableado de campo se realiza a través de un conector hembra DB37 y un cabezal de caja de 40 pines, e incluye en este código de pedido el cable CA-4037W y dos conectores D-Sub CA-4002. Cada conector D-Sub gestiona 16 canales de entrada y 16 de salida, por lo que la tarjeta es adecuada para configuraciones de automatización de fábrica, ensayo de productos y automatización de laboratorio.AplicacionesAutomatización de fábricaEnsayo de productosAutomatización de laboratorio

P16R16DIO CR es una tarjeta de interfaz de bus ISA que combina 16 entradas digitales aisladas con 16 salidas de relé electromecánicas. Se instala en sistemas PC/AT/XT y está pensada para ingenieros que necesitan tanto detección como conmutación en una sola tarjeta.Cada entrada digital acepta CA/CC de 5 ~ 24 V con funcionamiento sink/source y está aislada a 5000 Vrms. El bloque de relés ofrece ocho contactos SPDT y ocho SPST, cada uno con un LED que indica su estado. La tarjeta utiliza un conector D-Sub de 37 pines, y su función equivale a la de dos unidades P8R8DIO.Este pedido CR incluye un cable CA-4037B y dos conectores D-Sub CA-4002. La asignación de pines del conector es compatible con la serie 725.Nota de hardware: el consumo es de 200 mA a +5 V y de 260 mA a +12 V (máximo).AplicacionesAutomatización de fábricasPruebas de productoAutomatización de laboratorioControl de seguridad

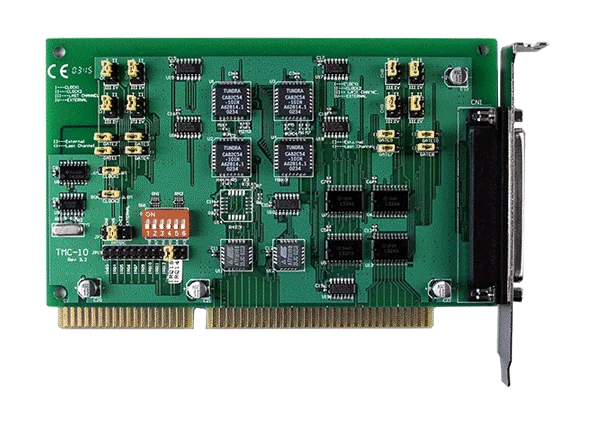

La TMC-10 CR es una tarjeta de bus ISA para tareas de temporización, conteo y E/S digitales basadas en PC. Cuatro chips temporizadores/contadores 8254 proporcionan ocho canales temporizadores/contadores independientes de 16 bits, y dos canales pueden conectarse en cascada para formar canales temporizadores/contadores de 32 bits, que permiten conteos e intervalos más largos.La temporización puede referenciarse a dos fuentes de reloj internas, seleccionables mediante puente, o a una fuente de reloj externa de ocho canales. Once niveles de interrupción son seleccionables mediante puente, y las E/S digitales funcionan con niveles de 5 V/TTL y una velocidad de respuesta típica de 1,0 MHz.La tarjeta utiliza un conector hembra DB37 e incluye un conector D-Sub CA-4002. Mide 105 x 162 x 22 mm (An x L x Al), consume 500 mA a +5 V y está clasificada para funcionamiento de 0 ~ +60 °C, almacenamiento de -20 ~ +70 °C y humedad de 5 ~ 85 % HR sin condensación.AplicacionesAutomatización de fábricaPruebas de productoAutomatización de pruebasControl de E/S digitalesMonitorización de alarmas
