PROFIBUS

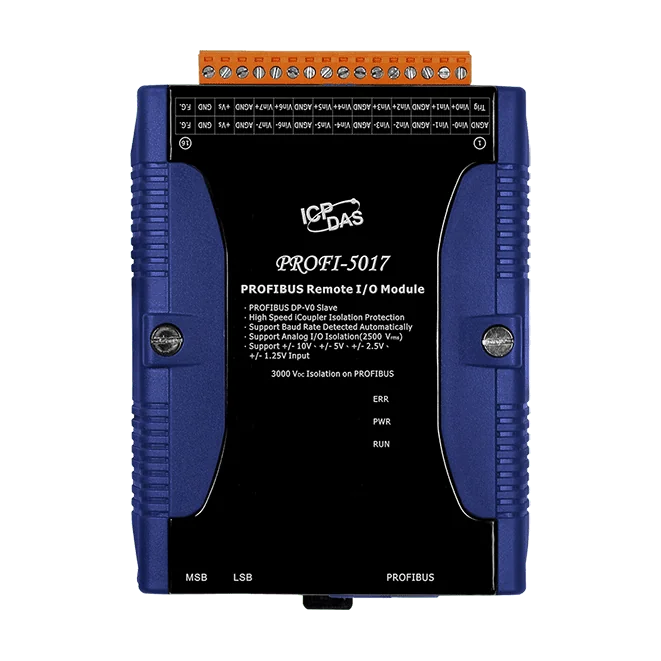

El PROFI-5017 es un módulo de E/S remotas esclavo PROFIBUS DP-V0 que incorpora ocho entradas analógicas de tensión diferenciales a una red PROFIBUS. Los rangos de entrada de ±10 V, ±5 V, ±2,5 V y ±1,25 V, con una precisión de ±0,1 % del FSR, se adaptan a distintos niveles de señal, y cada canal está aislado del lado lógico a 2500 Vrms.La integración es sencilla: el módulo se configura mediante su archivo GSD en cualquier configurador PROFIBUS, y la dirección de estación (0 a 126) se ajusta mediante selectores rotativos o un telegrama SSA. La velocidad de transmisión se detecta automáticamente entre las velocidades de transmisión indicadas, desde 9,6 kbit/s hasta 12 Mbit/s.Las funciones de aislamiento y protección incluyen un aislamiento CC-CC de 3000 VCC, un iCoupler de alta velocidad en el lado de la red y una protección ESD de 4 kV en cada terminal. El módulo está clasificado para una temperatura de funcionamiento de -25 ~ +75 °C y se monta en raíl DIN, con un consumo de 3 W.AplicacionesAutomatización industrialAutomatización de fábricaAutomatización de procesos

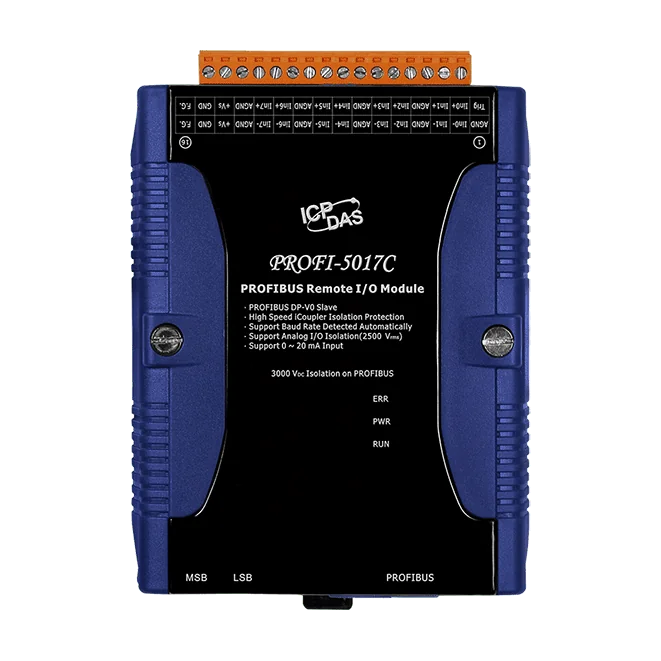

El PROFI-5017C es un módulo esclavo PROFIBUS DP-V0 que lleva ocho entradas de corriente diferenciales a una red PROFIBUS. Cada entrada acepta señales de 0 ~ 20 mA con una precisión de +/- 0,2 % del FSR, lo que lo hace adecuado para conectar transmisores de proceso estándar en arquitecturas de control distribuido.El aislamiento se proporciona en varios niveles: 2500 Vrms entre el lado de campo y el lado lógico, 3000 VDC en el lado PROFIBUS y aislamiento iCoupler de alta velocidad en la interfaz de red. Cada terminal incorpora protección ESD de 4 KV, lo que ayuda al módulo a soportar entornos industriales exigentes.El direccionamiento de nodo se configura mediante selectores rotativos o un telegrama SSA, y la velocidad de transmisión se detecta automáticamente entre las velocidades en baudios indicadas, hasta 12 M. La integración se realiza mediante el archivo GSD en cualquier configurador PROFIBUS, y el módulo se monta en carril DIN para funcionar entre -25 ~ +75 ℃.AplicacionesAutomatización industrialAutomatización de fábricaAutomatización de procesos

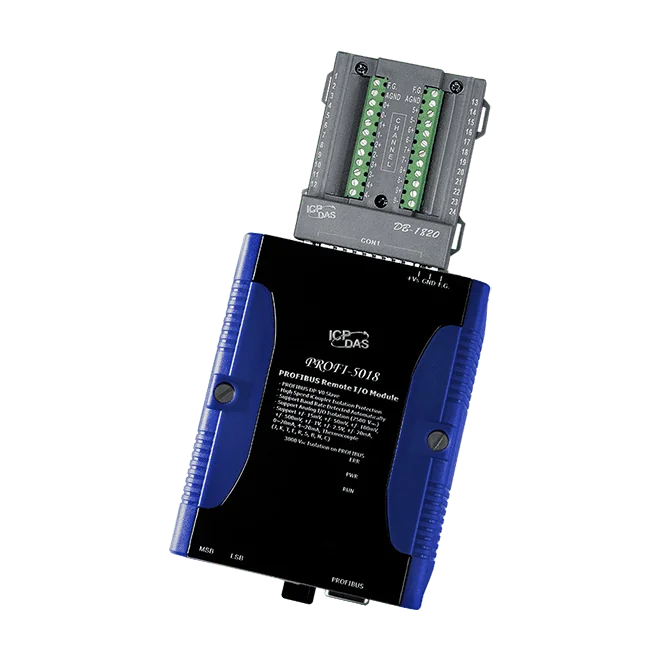

Módulo de E/S remotas PROFIBUS (entrada de termopar de 10 canales con protección de alta tensión). Incluye una placa hija DB-1820.

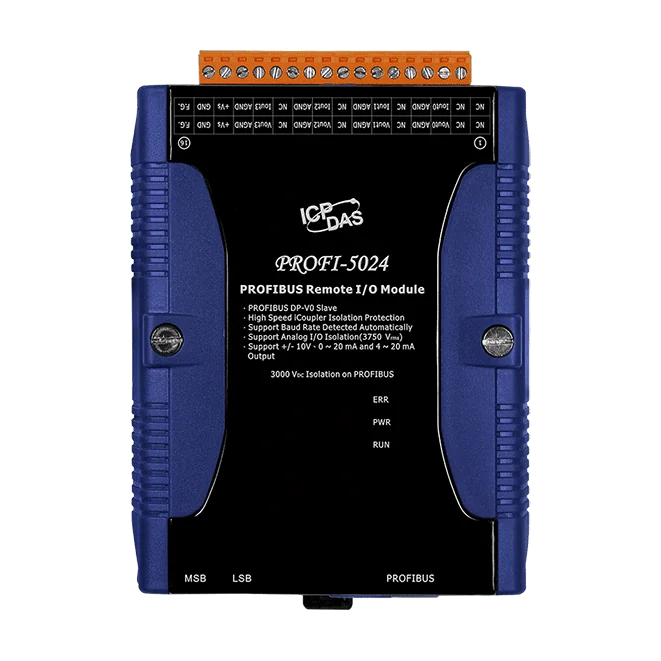

PROFI-5024 CR es un esclavo PROFIBUS DP-V0 que añade cuatro salidas analógicas aisladas a una red PROFIBUS. Cada canal admite rangos de ±10 V, 0~20 mA o 4~20 mA, por lo que puede controlar válvulas, variadores y otros actuadores analógicos desde un único nodo de bus de campo.El módulo está aislado para una instalación robusta. Ofrece aislamiento DC-DC de 3000 VDC y aislamiento bus-lógica de 3750 Vrms, además de aislamiento de red iCoupler de alta velocidad y protección ESD de 4 kV en cada terminal. La precisión indicada es de ±0,1 % del FSR para la salida de tensión y de ±0,2 % del FSR para la salida de corriente.Rango de direcciones 0~126, ajustable mediante interruptores rotativos o telegrama SSAVelocidad de transmisión detectada automáticamente entre 9,6 k y 12 M baudiosConfiguración de E/S mediante el archivo GSD en cualquier configurador PROFIBUSLa unidad está diseñada para montaje en carril DIN y tiene un consumo de 4 W, con un rango de funcionamiento de -25 ~ +75 ℃ y un rango de almacenamiento de -30 ~ +80 ℃.AplicacionesAutomatización industrialAutomatización de fábricaAutomatización de procesos

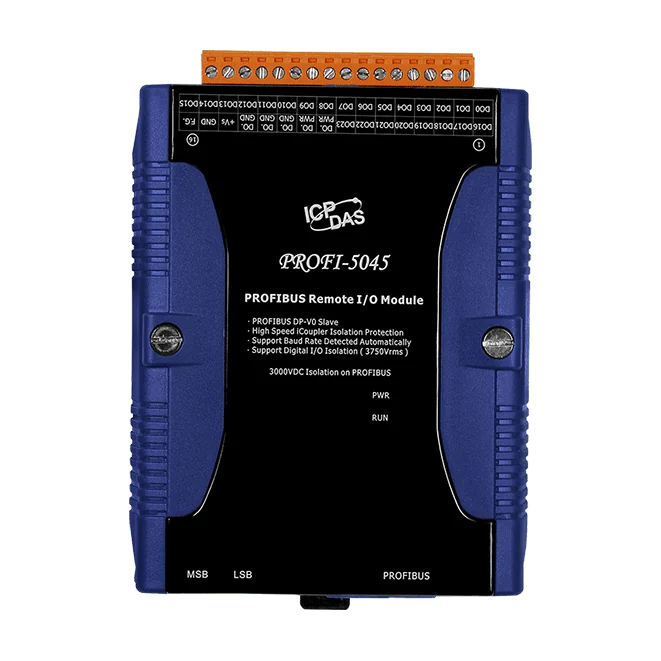

El PROFI-5045 CR es un módulo esclavo PROFIBUS DP-V0 que añade 24 salidas digitales a una red PROFIBUS. Las salidas son de tipo sink con masa común, y el lado de campo admite una tensión de carga de +10 a +40 V, con una corriente de carga máxima de 650 mA y protección contra cortocircuitos.El aislamiento está integrado en varios puntos: 3750 Vrms entre campo y lógica, 3000 VDC en el lado PROFIBUS para conversión CC-CC, y 2500 Vrms entre bus y lógica, apoyado por el aislamiento de red de alta velocidad iCoupler. Cada terminal dispone de su propia protección ESD de 4 kV.El direccionamiento se ajusta mediante interruptores rotativos de 0 a 99 y la velocidad de transmisión se detecta automáticamente. La configuración de E/S se realiza con el archivo GSD en cualquier configurador PROFIBUS. El módulo consume 1 W, se monta en carril DIN y funciona de -25 a +75 °C.AplicacionesAutomatización industrialAutomatización de fábricaAutomatización de procesos

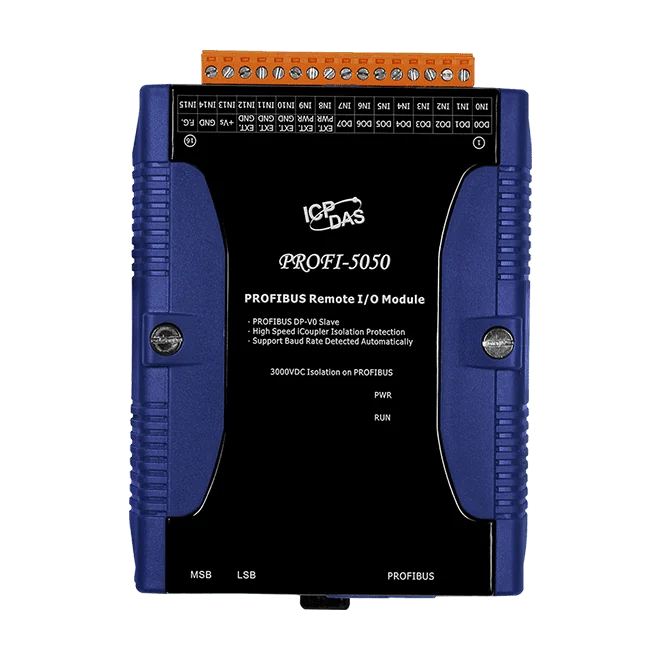

PROFI-5050 es un módulo de E/S remotas esclavo PROFIBUS DP-V0 que incorpora 16 entradas digitales y 8 salidas digitales a una red PROFIBUS. Las entradas admiten cableado tipo sink o source, y las salidas son de tipo sink, por lo que el módulo es adecuado para una amplia variedad de dispositivos de campo, como interruptores, sensores y cargas de pequeña potencia.El direccionamiento se ajusta mediante selectores rotativos en el rango de 0 a 99, y la velocidad de transmisión se detecta automáticamente entre las velocidades PROFIBUS de 9,6 kbit/s hasta 12 Mbit/s. La configuración de E/S se realiza mediante el archivo GSD, de modo que el módulo puede añadirse a cualquier configurador PROFIBUS sin herramientas específicas.Para instalaciones con mucho ruido eléctrico, el lado PROFIBUS está aislado a 3000 VDC y la red está protegida mediante aislamiento iCoupler de alta velocidad. Cada borne dispone de protección ESD de 4 kV. El módulo se monta en carril DIN y está clasificado para un rango de funcionamiento de -25 a +75 ℃.AplicacionesAutomatización industrialAutomatización de fábricaAutomatización de procesos

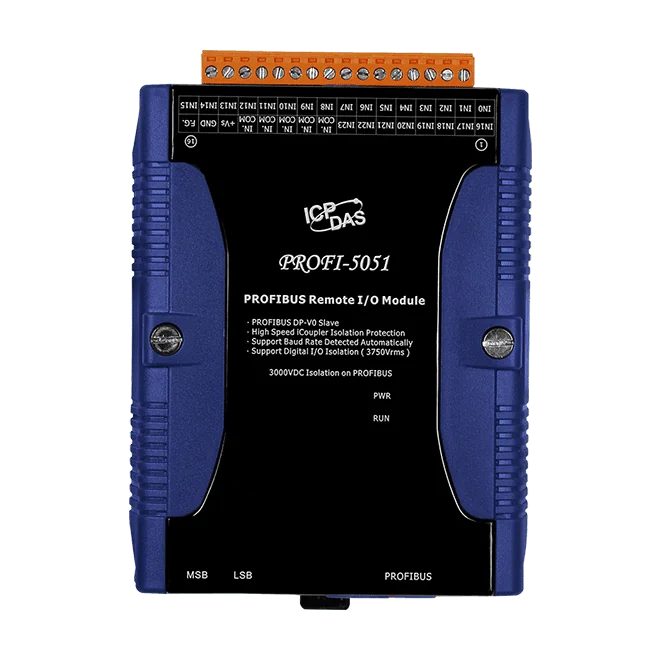

El PROFI-5051 añade 24 entradas digitales aisladas a una red PROFIBUS DP como esclavo DP-V0. Cada canal admite cableado sink o source y tiene una clasificación de aislamiento de 3750 Vrms, lo que resulta adecuado para señales de campo que deben mantenerse separadas del lado de control.La configuración es sencilla. La velocidad de transmisión se detecta automáticamente, la dirección de estación se ajusta de 0 a 99 mediante selectores rotativos, y la configuración de E/S se carga desde el archivo GSD, por lo que el módulo puede añadirse a cualquier configurador PROFIBUS. Las velocidades de transmisión admitidas van desde 9,6 k hasta 12 M.Rango de entrada en estado activo de +10 a +50 V, con nivel en estado inactivo de hasta +4 VTemperatura de funcionamiento de -25 a +75 °C, almacenamiento de -30 a +80 °C, 10 a 90 % HR sin condensaciónMontaje en carril DIN, 91 x 128 x 52 mm (An x L x Al), consumo de 1 WAplicacionesAutomatización industrialAutomatización de fábricaAutomatización de procesos

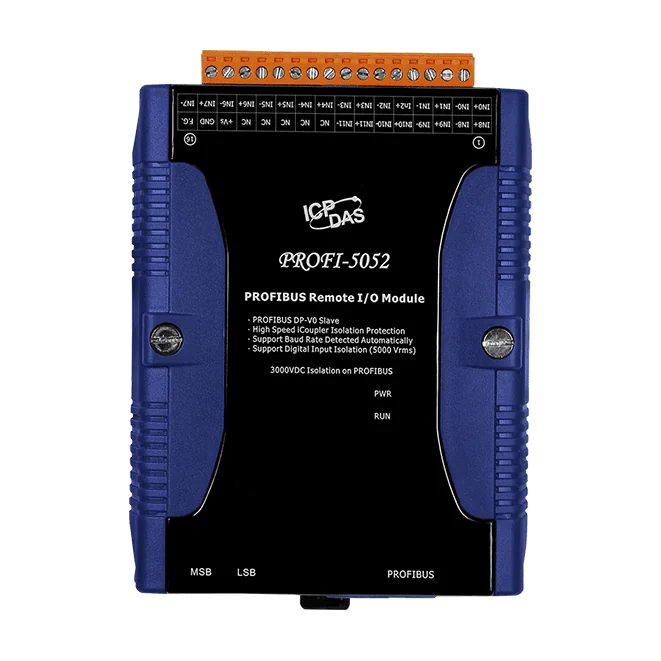

El PROFI-5052 CR añade 12 entradas digitales aisladas a una red PROFIBUS DP como esclavo DP-V0. Está pensado para ingenieros que necesitan llevar señales discretas de campo a un bus PROFIBUS sin diseñar hardware de interfaz a medida. Cada entrada funciona en modo sink o source y está aislada de las demás.La integración es sencilla. El módulo se configura mediante su archivo GSD en cualquier configurador PROFIBUS, la velocidad de transmisión se detecta automáticamente y la dirección de nodo se ajusta de 0 a 99 mediante selectores rotativos. El aislamiento de entrada es de 5000Vrms, y el aislamiento iCoupler de alta velocidad separa el lado de red de la lógica.El estado se indica mediante los LED PWR y RUN. El módulo consume 1 W, tiene un rango de funcionamiento de -25 ~ +75℃ y está previsto para montaje en carril DIN en sistemas de automatización de fábrica y de procesos.AplicacionesAutomatización industrialAutomatización de fábricaAutomatización de procesos

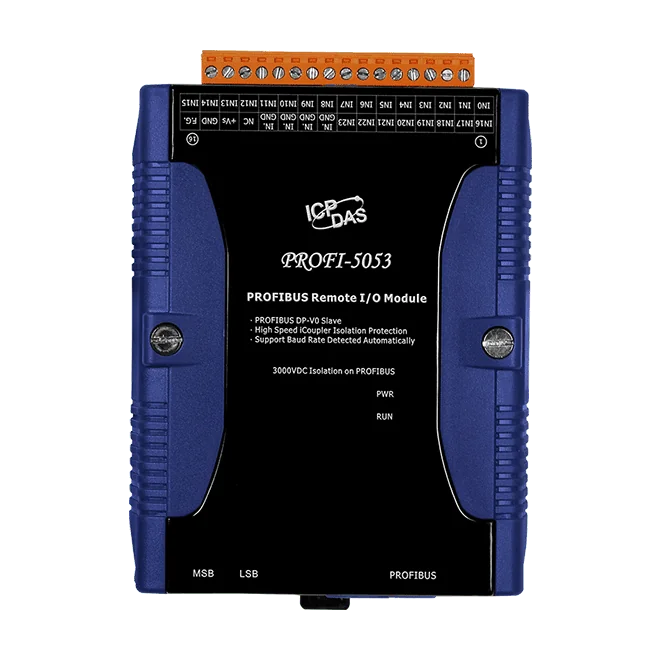

El PROFI-5053 CR es un esclavo PROFIBUS DP que incorpora 24 entradas digitales de contacto seco a una red PROFIBUS. Está pensado para ingenieros que necesitan un punto de entrada compacto, montado en carril DIN, para señales distribuidas de máquina o planta sin añadir una tarjeta de entrada independiente al PLC.La integración es sencilla. El módulo se configura a partir de su archivo GSD en cualquier configurador PROFIBUS, y la dirección de nodo se elige entre 0 y 99 mediante selectores rotativos. La velocidad de transmisión se detecta automáticamente entre las velocidades de PROFIBUS indicadas, hasta 12 Mbit/s.Para instalaciones con ruido eléctrico o con potenciales mixtos, el lado del bus está aislado, con aislamiento DC-DC de 3000 VDC y aislamiento bus-lógica de 2500 Vrms, y cada terminal dispone de protección ESD de 4 KV. La unidad está diseñada para funcionar entre -25 ~ +75 ℃.AplicacionesAutomatización industrialAutomatización de fábricasAutomatización de procesos

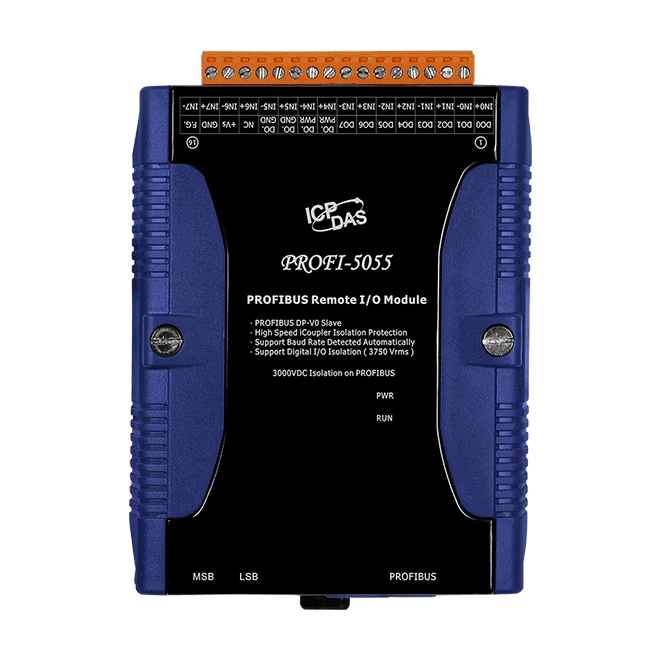

El PROFI-5055 CR es un módulo de E/S remotas esclavo PROFIBUS DP-V0 que integra ocho entradas digitales aisladas y ocho salidas digitales aisladas en una red PROFIBUS. Está pensado para ingenieros que necesitan conectar señales discretas de campo a un maestro DP sin desarrollar cableado ni lógica personalizados a nivel de bus.Cada entrada digital acepta cableado tipo sink o source y está aislada del resto, con un rango de tensión de activación de +10 a +50 V. Las ocho salidas digitales son de tipo sink, con una tensión de carga de +10 a +40 V y una corriente máxima de carga de 650 mA sin protección contra cortocircuitos. Ambos grupos de E/S tienen un aislamiento nominal de 3750 Vrms.La puesta en marcha es sencilla: la velocidad de transmisión se detecta automáticamente, la dirección de nodo se ajusta de 0 a 99 mediante selectores rotativos y la configuración de E/S se carga desde el archivo GSD. El módulo está diseñado para montaje en raíl DIN y funciona de -25 a +75 °C.AplicacionesAutomatización industrialAutomatización de fábricasAutomatización de procesos

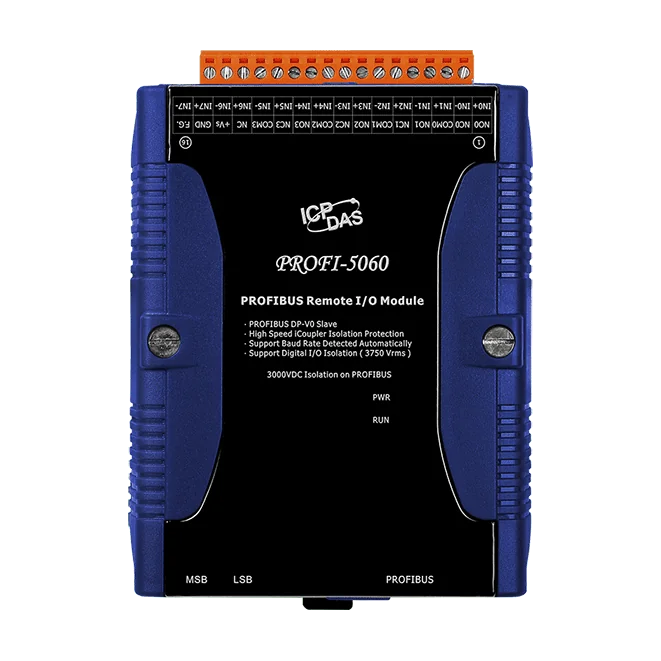

PROFI-5060 CR es un módulo de E/S esclavo PROFIBUS DP-V0 que incorpora ocho entradas digitales y cuatro salidas de relé en una red PROFIBUS. Resulta adecuado para ingenieros que necesitan E/S discretas sencillas en un segmento de bus de campo sin un controlador dedicado en la ubicación remota.Las entradas digitales admiten cableado tipo sink o source y están aisladas entre sí, con un aislamiento de 3750Vrms. Las cuatro salidas de relé son contactos Form C con una capacidad nominal de 0,6A@125VAC y 2A@30VDC. El aislamiento en el lado del bus es de 3000 VDC entre DC y DC, y de 2500 Vrms entre bus y lógica, y cada terminal cuenta con protección ESD de 4kV.Dirección configurable de 0 a 99 mediante interruptores rotativosVelocidad de transmisión detectada automáticamente entre las velocidades PROFIBUS indicadas, hasta 12 MConfiguración del módulo mediante el archivo GSD en cualquier configurador PROFIBUSEl módulo consume 1 W y se monta en carril DIN. Tiene un rango de temperatura de funcionamiento de -25 ~ +75℃, con un rango de almacenamiento de -30 ~ +80 ℃.AplicacionesAutomatización industrialAutomatización de fábricaAutomatización de procesos

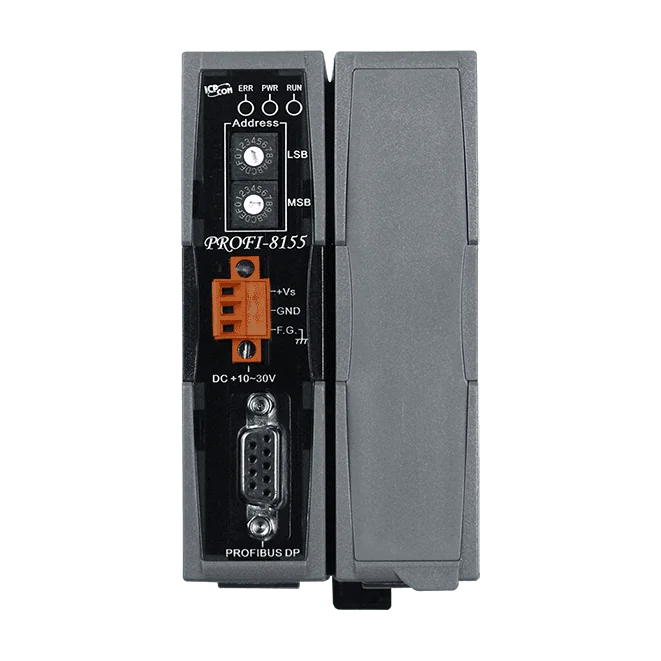

El PROFI-8155-G CR es una unidad esclava PROFIBUS DP que añade una ranura de E/S a una red PROFIBUS. La ranura admite módulos de E/S I-8K, I-87K Low Profile e I-87K High Profile, de modo que una sola unidad puede equiparse con el tipo de señal que necesita una máquina o una sección de proceso sin modificar el diseño de la red.La integración en la red es sencilla. La unidad admite operación esclava de lectura/escritura DP-V0 y DP-V1, detecta automáticamente la velocidad de transmisión y toma su dirección de estación mediante conmutadores giratorios. Los módulos se seleccionan y organizan a través del archivo GSD, por lo que no se requiere una herramienta de configuración independiente para la puesta en marcha.Para el mantenimiento, los módulos I-87K High Profile pueden sustituirse en caliente mientras la unidad está en funcionamiento. El lado PROFIBUS está aislado y protegido contra ESD, lo que hace que la unidad sea adecuada para montaje en carril DIN en armarios de control industrial en diversos entornos de automatización y procesos.AplicacionesAutomatización industrialAutomatización de fábricaAutomatización de procesos

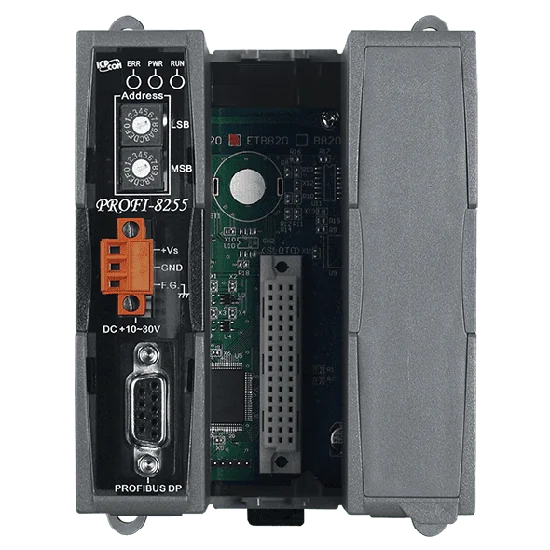

PROFI-8255-G convierte un par de módulos de E/S de ICP DAS en un esclavo PROFIBUS DP. Acepta módulos I-8K, I-87K Low Profile e I-87K High Profile en sus dos ranuras, de modo que una sola unidad puede equiparse con la combinación de E/S que necesita una máquina. La unidad admite DP-V0 y DP-V1 con acceso de lectura/escritura, y su dirección se ajusta mediante selectores rotativos de 0 a 126.La configuración se realiza íntegramente a partir del archivo GSD, por lo que los módulos de E/S se seleccionan y asignan en la herramienta de configuración del maestro PROFIBUS sin necesidad de un software de ajuste independiente. La velocidad de transmisión se detecta automáticamente. Los módulos I-87K High Profile pueden intercambiarse en caliente con la unidad en servicio, lo que simplifica el mantenimiento en líneas en funcionamiento.Para instalaciones con mucho ruido eléctrico, la unidad incorpora una barrera de aislamiento de 3000 VDC en el lado PROFIBUS, un aislamiento bus-lógica de 2500 Vrms mediante High Speed iCoupler y una protección ESD de 4 kV en cada terminal. Está clasificada para una temperatura de funcionamiento de -25 a +75 °C y se monta en carril DIN o en pared.AplicacionesAutomatización industrialAutomatización de fábricasAutomatización de procesos

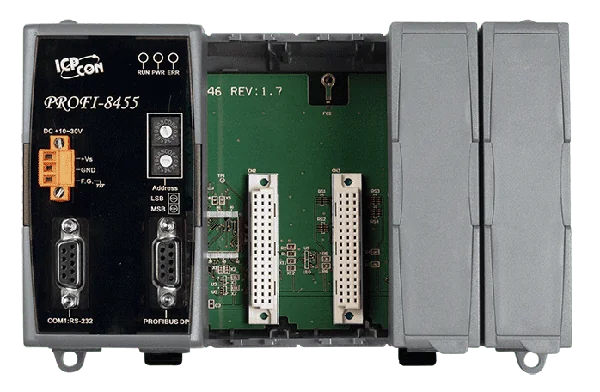

PROFI-8455-G es una unidad esclava PROFIBUS DP-V0 que añade cuatro ranuras de expansión a una red PROFIBUS. Cada ranura admite módulos de E/S I-8K, I-87K Low Profile o I-87K High Profile, de modo que una misma unidad puede configurarse con la combinación de señales que requiera una máquina o una sección de proceso.La configuración se realiza mediante el archivo GSD, por lo que los módulos de E/S instalados en la unidad pueden seleccionarse y parametrizarse en el maestro PROFIBUS sin necesidad de una herramienta específica del fabricante. La velocidad de transmisión se detecta automáticamente y la dirección de estación se ajusta de 0 a 126 mediante selectores rotativos.El aislamiento eléctrico y la protección están integrados. El lado PROFIBUS dispone de aislamiento galvánico de 3000 VDC, el lado de red utiliza aislamiento High Speed iCoupler y cada terminal tiene una protección ESD de 4 KV. Los módulos I-87K High Profile admiten intercambio en caliente. La unidad cuenta con certificaciones CE, FCC, RoHS y WEEE y es adecuada para instalaciones de automatización de fábrica y de procesos.AplicacionesAutomatización industrialAutomatización de fábricaAutomatización de procesos

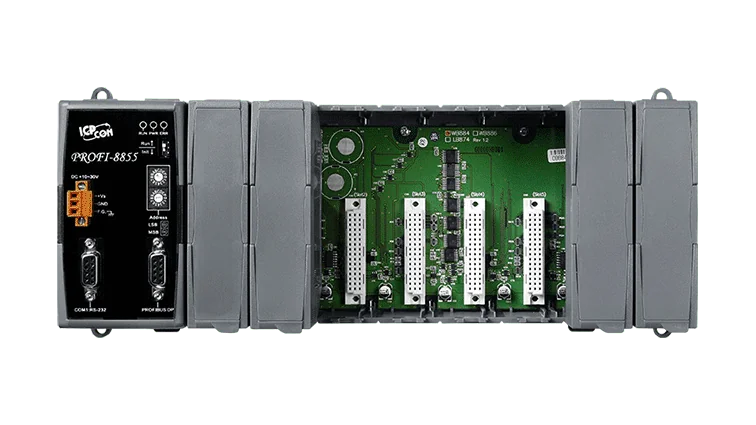

PROFI-8855-G CR es un esclavo PROFIBUS DP-V0 que convierte un bastidor de ocho ranuras de E/S en una estación de E/S remotas. Admite módulos I-8k High Profile e I-87K High Profile, por lo que una sola unidad puede cubrir una combinación de señales digitales, analógicas y de otros tipos en un mismo segmento PROFIBUS.Los ingenieros valorarán el flujo de configuración. Los módulos de E/S se configuran mediante el archivo GSD, por lo que la estación puede definirse sin una herramienta de ajuste específica del fabricante. La velocidad de transmisión se detecta automáticamente y la dirección de la estación se elige con interruptores rotativos entre 0 y 126.Para instalaciones que requieren robustez eléctrica, la unidad ofrece aislamiento de 3000 VDC en el lado PROFIBUS y aislamiento de red mediante High Speed iCoupler. Los módulos I-87K High Profile admiten intercambio en caliente, y cada terminal dispone de protección ESD de 4 KV. La unidad se monta en raíl DIN o en pared.AplicacionesAutomatización industrialAutomatización de fábricaAutomatización de procesos
