PCI-D128SU Tarjeta universal PCI de E/S digital, 128 canales, 32 bits
Tarjeta de E/S digital bidireccional de 128 canales para ranuras PCI universales de 3,3 V/5 V, con cuatro puertos de 32 bits y niveles lógicos seleccionables por software de 1,8 V a 5 V.
- 128 canales de E/S digital bidireccionales distribuidos en cuatro puertos de 32 bits
- Niveles lógicos configurables por software: 1,8 V, 2,5 V, 3,3 V y TTL de 5 V
- Generador de patrones digitales y generación de formas de onda en las salidas
- Monitorización mediante coincidencia de patrones e interrupciones por cambio de estado
- Puentes de pull-up/pull-down para estados predefinidos de las entradas digitales
- Conmutador de ID de tarjeta de 4 bits integrado para sistemas multitarjeta
316,00 € por unidad
| 1-9 uds. | 316,00 € | |
|---|---|---|
| 10-30 uds. | 300,00 € | −5 % |
| 31+ uds. | 285,00 € | −10 % |
Información sobre el producto "PCI-D128SU Tarjeta universal PCI de E/S digital, 128 canales, 32 bits"
La PCI-D128SU CR proporciona a un PC 128 líneas de E/S digitales organizadas en cuatro puertos bidireccionales de 32 bits. Cada canal puede configurarse por software como entrada o salida, lo que resulta adecuado para el control y la monitorización digital de propósito general en trabajos de ensayo y automatización de ingeniería.
Los niveles lógicos pueden ajustarse a TTL de 1,8 V, 2,5 V, 3,3 V o 5 V, de modo que la tarjeta puede interconectarse con distintos estándares de señal. Los puentes de pull-up y pull-down definen el estado de las entradas digitales cuando un canal está desconectado o interrumpido, en lugar de dejarlo flotante. Se dispone de coincidencia de patrones y monitorización de interrupciones por cambio de estado para diseños basados en eventos.
Un conmutador de ID de tarjeta de 4 bits integrado permite que el software identifique cada tarjeta cuando hay dos o más instaladas en el mismo equipo. Todas las conexiones se realizan a través de un único conector SCSI II hembra de 100 pines y alta densidad, y también se incluyen dos cabezales de caja de 20 pines. Para facilitar el desarrollo de aplicaciones se suministran controles DLL y ActiveX, así como programas de ejemplo para varios entornos de desarrollo, entre ellos LabVIEW.
Aplicaciones
- Entrada y salida digital de propósito general en sistemas de control y ensayo basados en PC
- Monitorización basada en eventos mediante coincidencia de patrones e interrupciones por cambio de estado
- Generación de formas de onda digitales en los canales de salida
- Instalaciones con varias tarjetas que requieren identificación individual de cada una
| Entrada de alimentación: | Bus PCI de 3.3/+5 V |
|---|---|
| Entradas digitales: | 128 |
| Interfaz: | PCI |
| Montaje: | Ranura PCI |
| Puertos: | 4 x 32 bits |
| Salidas digitales: | 128 |
| Temperatura de operación: | 0 ~ +60 °C |
| Tipo de producto: | Tarjeta de E/S digital |
Especificaciones
| Hardware | |
|---|---|
| Conector | Hembra SCSI II de 100 pines x 1 Cabezal de caja de 20 pines x 2 |
| ID de tarjeta | Sí (4 bits) |
| Entrada digital | |
| Canales | 128 (bidireccional) |
| Tipo | 1.8 V/TTL, 2.5 V/TTL, 3.3 V/TTL, 5 V/TTL |
| Nivel de tensión ON | 1.8V/TTL(Lógica 1: 1.2 V Mín.) 2.5V/TTL(Lógica 1: 1.7 V Mín.) 3.3V/TTL(Lógica 1: 2.0 V Mín.) 5V/TTL(Lógica 1: 3.5 V Mín.) |
| Nivel de tensión OFF | 1.8V/TTL(Lógica 0: 0.65 V Máx.) 2.5V/TTL(Lógica 0: 0.7 V Máx.) 3.3V/TTL(Lógica 0: 0.8 V Máx.) 5V/TTL(Lógica 0: 1.5 V Máx.) |
| Velocidad de respuesta | 1 MHz (Típico) |
| Modo de disparo | Software (coincidencia de patrón, cambio de estado) |
| Transferencia de datos | Sondeo, interrupción |
| Salida digital | |
| Canales | 128 (bidireccional) |
| Tipo | 1.8 V/TTL, 2.5 V/TTL, 3.3 V/TTL, 5 V/TTL |
| Sumidero/Fuente (NPN/PNP) | Sumidero: 6 mA @ 0,33 V Fuente: 6 mA @ 4,77 V |
| Modo de operación | Actualización estática, generación de forma de onda |
| Tensión de carga | 1.8V/TTL(Lógica 0: 0.65 V Máx., Lógica 1: 1.2 V Mín.) 2.5V/TTL(Lógica 0: 0.7 V Máx., Lógica 1: 1.7 V Mín.) 3.3V/TTL(Lógica 0: 0.8 V Máx., Lógica 1: 2.0 V Mín.) 5V/TTL(Lógica 0: 1.5 V Máx., Lógica 1: 3.5 V Mín.) |
| Velocidad de respuesta | 1 MHz (Típico) |
| Bus PC | |
| Tipo | PCI universal de 3.3 V/5 V, 32 bits, 33 MHz |
| Bus de datos | 32 bits |
| Alimentación | |
| Consumo | 760 mA @ +5 V |
| Mecánico | |
| Dimensiones (mm) | 105 x 129 x 22 (W x L x D) |
| Entorno | |
| Temperatura de funcionamiento | 0 ~ +60°C |
| Temperatura de almacenamiento | -20 ~ +70°C |
| Humedad | 5 ~ 85% HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
Iniciar sesión
Accesorios
Cable plano, 20 pines, 20 cm (1 juego, 2 cables).
Cable plano, 20 pines, 1 m.
Cable plano, 20 pines, 2 m.
Cable SCSI-II de 100 pines, 1,5 m.
La DB-24C CR añade 24 salidas digitales de colector abierto NPN a una configuración de adquisición de datos. Las salidas se dividen en cuatro grupos con aislamiento independiente, lo que ayuda a mantener separado el cableado de campo del lado del host y es adecuado para tareas de conmutación como el control de encendido/apagado y el control de procesos.La capacidad de corriente varía según el grupo de canales: 16 canales están clasificados para 100 mA y 8 canales para 600 mA, en ambos casos a 30 Vdc. Cada salida dispone de un indicador de estado LED, y los terminales de tornillo simplifican el cableado de campo. La placa se conecta directamente a placas compatibles con OPTO-22 a través de su conector OPTO-22, e incorpora además un conector D-sub de 37 pines y un conector de 20 pines.Este código de pedido CR incluye un cable plano CA-5015 (50 pines, 1,5 m). Entre los casos de uso típicos se encuentran la gestión energética y la automatización de pruebas. El módulo está certificado según RoHS y WEEE.AplicacionesControl de encendido/apagadoGestión energéticaAutomatización de pruebasControl de procesos

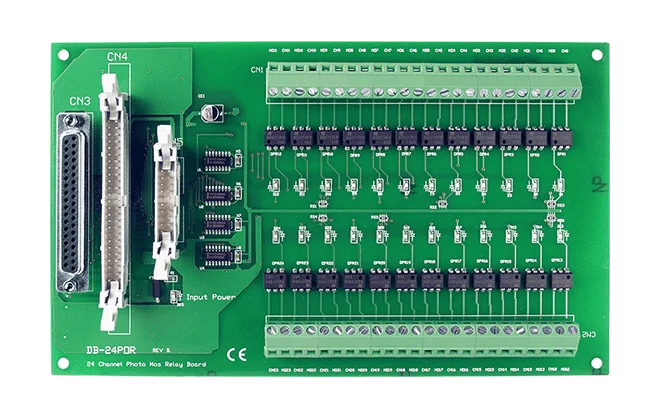

La DB-24POR es una placa hija que proporciona 24 canales de relés PhotoMOS de tipo Form A para conmutar cargas desde un sistema de adquisición de datos. Cada canal está aislado ópticamente, con un aislamiento nominal de 5.000 Vcc, lo que ayuda a mantener separados los circuitos del lado de control y del lado conmutado.Las conexiones de campo se realizan mediante bornes de tornillo, y un LED en cada canal muestra el estado del relé, lo que simplifica la puesta en marcha y la localización de averías. La placa ofrece un conector compatible con OPTO-22 junto con un D-sub de 37 pines y un conector de 20 pines, lo que proporciona varias formas de integrarla con un sistema anfitrión.La información de pedido de la variante CR incluye un cable plano CA-5015 (50 pines, 1,5 m). La placa es adecuada para tareas de conmutación on/off en gestión de energía, control de procesos y automatización de pruebas.AplicacionesControl on/offGestión de energíaAutomatización de pruebasControl de procesos
