Serie VPD

VPD-130-H CR es un HMI táctil de 3,5 pulgadas para el control y la supervisión de operadores en sistemas de automatización. Su pantalla táctil TFT en color de 240 x 320 y el único puerto serie RS-232/RS-485 lo hacen adecuado tanto para instalaciones nuevas como para la modernización de equipos existentes.La unidad incluye un reloj en tiempo real, 16 MB de SDRAM y 16 MB de memoria Flash, un zumbador, un conmutador rotativo y un teclado de goma con cinco teclas programables. El panel frontal tiene grado de protección IP65, y el equipo se alimenta desde un bloque de terminales de +12 ~ 48 VDC con un consumo de 2 W.Las aplicaciones se desarrollan con la herramienta gratuita HMIWorks, que ofrece diseño de GUI, Ladder Designer para usuarios de PLC y soporte del lenguaje C para desarrolladores de software, incluidos los protocolos de terceros definidos por el usuario. Para esta serie están disponibles las placas de expansión de E/S XV-Board.AplicacionesInterfaces de operador para automatización y control de máquinasSupervisión y control de E/S remotasModernizaciones de sistemas e instalaciones nuevas

VPD-130-H2 CR es un HMI táctil de 3,5 pulgadas de la serie TouchPAD VPD H, con pantalla táctil TFT en color de 240 x 320 y 65535 colores. Es adecuado para paneles de operador en máquinas y sistemas de automatización donde se requiere una interfaz compacta y de bajo coste con conectividad serie.La unidad dispone de un único puerto serie RS-232/RS-485 con Self-Tuner para la comunicación con controladores y dispositivos remotos. Incluye de serie un reloj en tiempo real, 16 MB de SDRAM y 16 MB de memoria Flash, y el panel frontal tiene grado de protección IP65. El teclado de goma incluye cinco teclas programables, un conmutador rotativo, un zumbador y un botón de reinicio.Las pantallas se crean con el software de desarrollo gratuito HMIWorks, que ofrece diseño de interfaz gráfica, Ladder Designer para programadores orientados a PLC y soporte del lenguaje C para protocolos de terceros definidos por el usuario. La alimentación se suministra mediante un bloque de terminales de +12 ~ 48 VDC, y la unidad se monta en carril DIN o en panel.AplicacionesPaneles de operador para control de máquinas y automatizaciónSupervisión y control de E/S remotas en sistemas de automatizaciónModernizaciones de sistemas y nuevas instalaciones

VPD-130N-H es un HMI táctil compacto a color de 3,5 pulgadas de la serie VPD, basado en una pantalla TFT de 240 x 320 con 65535 colores. Ofrece al operador una interfaz gráfica para el control de máquinas y procesos, con pantalla táctil, zumbador, selector rotativo y botón de reinicio en la unidad.La conectividad se basa en un único puerto serie RS-232/RS-485 con autoajuste, adecuado para enlaces serie con controladores y dispositivos remotos. Incluye un reloj de tiempo real para operaciones con marcas de tiempo. El VPD-130N-H no dispone de puerto Ethernet; la fuente indica Ethernet solo para los modelos VPD-133-H y VPD-133N-H.La unidad se monta en riel DIN o en panel, con frontal con grado de protección IP65 y alimentación de 12 a 48 VDC. Las pantallas se desarrollan con el software gratuito HMIWorks, que incluye diseño de GUI, Ladder Designer para usuarios de PLC y lenguaje C para programación personalizada. El código de pedido VPD-130N-H CR es el artículo suministrado.AplicacionesInterfaz de operador para paneles de máquinas y controlModernizaciones de sistemas e instalaciones nuevasMonitorización y control serie de E/S remotas

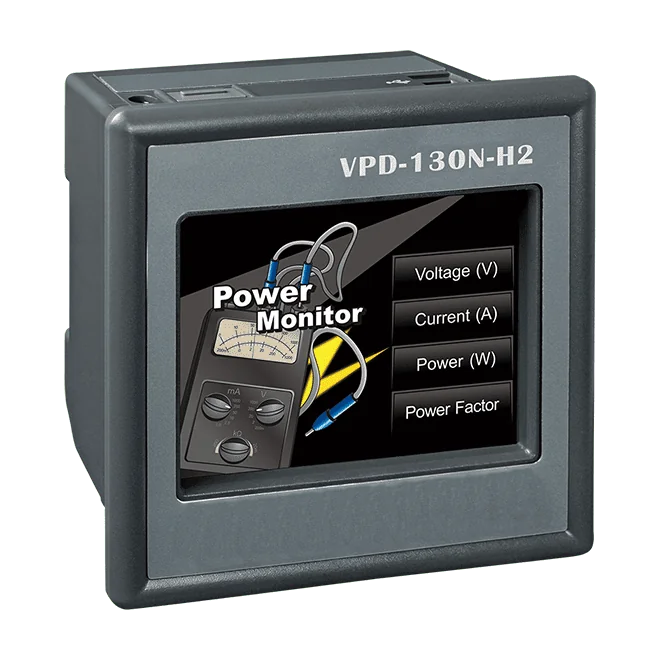

VPD-130N-H2 CR es un HMI táctil de 3,5 pulgadas de la serie VPD, con una pantalla TFT táctil a color de 240 x 320 y 65535 colores. Está pensado para ingenieros que necesitan un panel de operador compacto con un único puerto serie para conectarse a un controlador o a E/S remotas, tanto en instalaciones nuevas como en modernizaciones de sistemas existentes.La unidad utiliza una CPU RISC de 32 bits con 16 MB de SDRAM y 16 MB de memoria Flash, e incluye un reloj en tiempo real y un zumbador. El panel frontal tiene clasificación IP65 y el equipo puede montarse en carril DIN o en panel. Se alimenta desde un bloque de terminales a +12 ~ 48 VDC, con un consumo de 2 W. Esta variante N no incluye Ethernet; la fuente indica que Ethernet solo está disponible en los modelos VPD-133-H y VPD-133N-H.Las pantallas se desarrollan con el software gratuito HMIWorks, que ofrece diseño gráfico de pantallas, Ladder Designer para usuarios orientados a PLC y un entorno de lenguaje C. La vida útil nominal de la retroiluminación de 20.000 horas y el almacenamiento no volátil favorecen un funcionamiento fiable en entornos industriales exigentes.AplicacionesInterfaces de operador para sistemas de automatización industrialControl y monitorización de E/S en emplazamientos remotosInstalaciones de sistemas nuevos y modernizaciones completas de sistemasPaneles de máquina en entornos severos

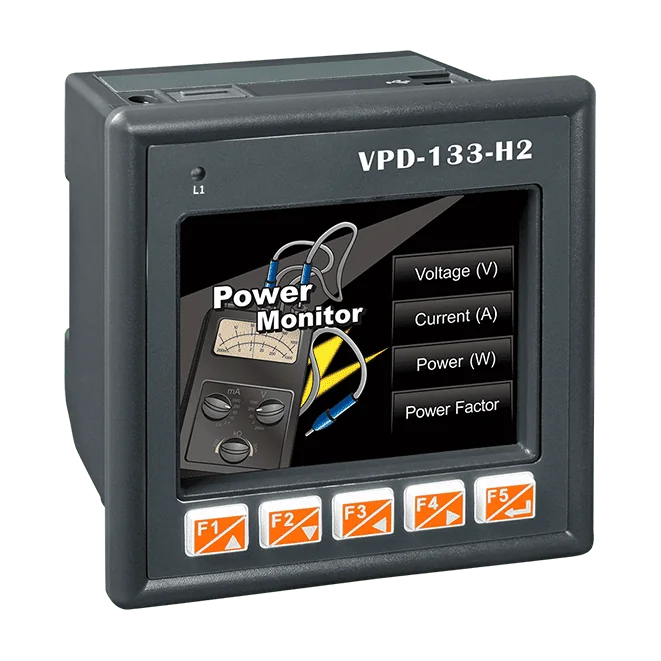

VPD-133-H2 CR es un HMI táctil de 3,5 pulgadas de la serie TouchPAD VPD, indicado para ingenieros que necesitan un panel de operador compacto con conectividad de red. La pantalla TFT de 240 x 320 ofrece 65535 colores, y un teclado de goma de 5 teclas programables, un conmutador rotativo y un zumbador complementan la pantalla táctil para operadores que requieren controles físicos.Este código de pedido incluye dos puertos serie, uno configurable como RS-232 o RS-485 y otro RS-485, además de un puerto Ethernet RJ-45 con PoE (IEEE 802.3af, Clase 1). El reloj de tiempo real integrado y la memoria de 16 MB SDRAM/16 MB Flash permiten el registro de datos y el funcionamiento con marcas de tiempo. La alimentación puede tomarse del PoE o de un bloque de terminales de +12 ~ 48 VDC.Los programas de aplicación se desarrollan con el software gratuito HMIWorks, que incluye diseño gráfico de pantallas, Ladder Designer para usuarios de PLC y un entorno de lenguaje C. El panel frontal tiene clasificación IP65 y la unidad está diseñada para montaje en carril DIN o en panel. Es posible ampliarla con XV-Boards.AplicacionesInterfaces de operador para nuevas instalaciones de sistemas de automatizaciónModernización de sistemas de control existentesControl y monitorización remota de E/S en sistemas de automatizaciónControl local montado en máquina o panel con pantallas gráficas

El VPD-133N-H2 es un HMI táctil de 3,5 pulgadas de la serie VPD, que combina una pantalla táctil TFT a color de 240 x 320 con conectividad serie y Ethernet. Es ideal para ingenieros que necesitan una interfaz de operador compacta que pueda conectarse en red y alimentarse mediante un único cable Ethernet.Esta variante incluye Ethernet con PoE (IEEE 802.3af, Clase 1), además de un puerto RS-232/RS-485 y un puerto RS-485, ambos con Self-Tuner. Incorpora un reloj en tiempo real, zumbador, selector rotativo y botón de reinicio, y el panel frontal tiene grado de protección IP65. También dispone de una entrada de alimentación de 12 a 48 VDC por bloque de terminales para instalaciones sin PoE.HMIWorks, el software de desarrollo gratuito para la serie VPD, admite el diseño gráfico de pantallas, Ladder Designer para usuarios de PLC y programación en lenguaje C. La unidad también acepta la expansión de E/S XV-Board y protocolos de terceros definidos por el usuario escritos en C.AplicacionesInterfaces de operador para sistemas de automatización industrialControl remoto y supervisión de E/S a través de enlaces Ethernet y serieVisualización de control montada en máquinas y paneles en entornos exigentes

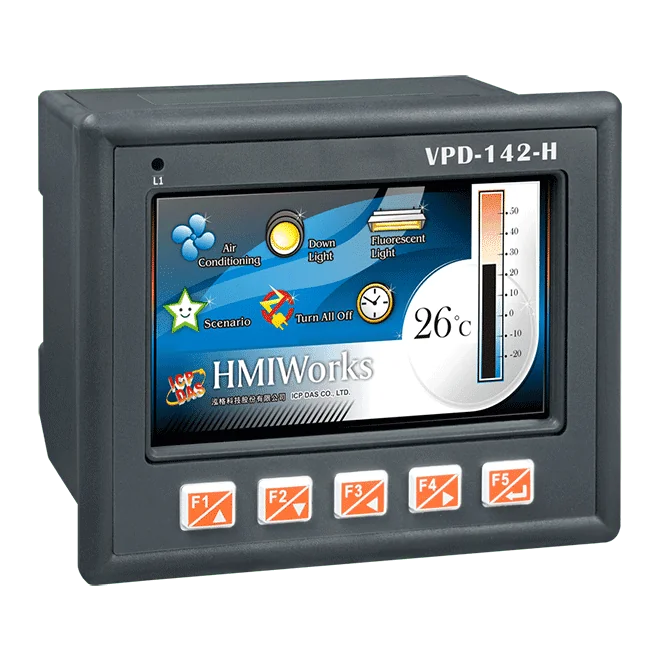

VPD-142-H CR es un dispositivo HMI táctil de 4,3" para el control y la monitorización por parte del operador en la automatización industrial. Combina una pantalla táctil TFT en color de alta resolución con un teclado de goma, por lo que resulta adecuado tanto para pantallas gráficas de manejo táctil como para el manejo mediante teclas en el entorno de la máquina.Dos puertos serie configurables RS-232/RS-485 permiten que el equipo se comunique con controladores y dispositivos remotos. El reloj en tiempo real admite el manejo de datos con marca de tiempo, y el firmware puede actualizarse a través del puerto cliente USB 1.1. Este modelo no incorpora Ethernet; las variantes VPD-143-H y VPD-143N-H sí la incluyen.Diseñado para montaje en carril DIN o en panel, con frontal con grado de protección IP65Alimentación desde bloque de terminales a +12 ~ 48 VDC, con un consumo de 2,5 WRango de funcionamiento de -20 ~ +50 °CAplicacionesInterfaces de operador para sistemas de automatización industrialModernización de máquinas y sistemas de control existentesControl local y monitorización de E/S en emplazamientos remotos mediante enlaces serie

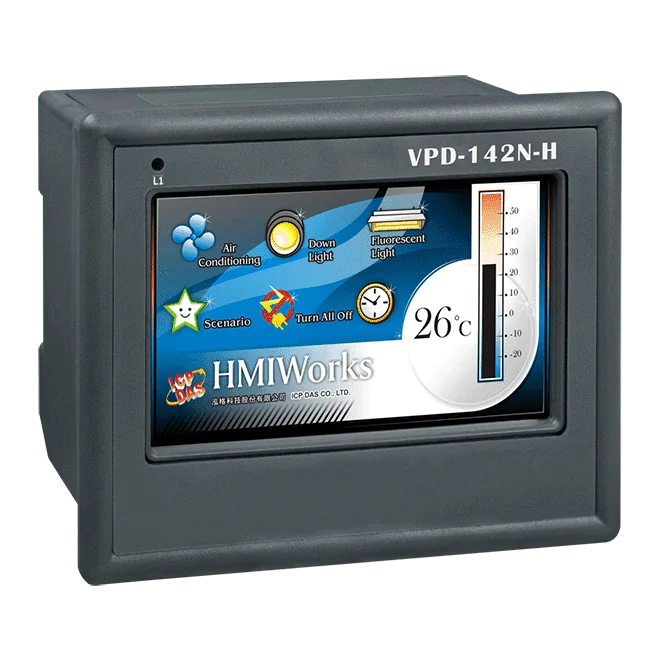

VPD-142N-H es un HMI táctil compacto de 4,3 pulgadas de la serie TouchPAD VPD, que combina una pantalla táctil TFT en color de 480 x 272 con una CPU RISC de 32 bits y 16 MB de SDRAM/16 MB de Flash. Está pensado para paneles de operador que deben añadirse a sistemas de automatización existentes o instalarse en nuevas instalaciones sin un gran presupuesto de hardware.Dos puertos serie, cada uno configurable como RS-232 o RS-485, permiten que el equipo intercambie datos con controladores y E/S remotas. Un reloj de tiempo real, zumbador, selector rotativo, botón de reinicio y LED de estado facilitan el registro de marcas de tiempo y la interacción local básica. El panel frontal tiene grado de protección IP65, y el equipo se monta en carril DIN o en panel.Los programas de aplicación se desarrollan con la herramienta gratuita HMIWorks, que ofrece diseño gráfico de pantallas y entornos Ladder Designer y lenguaje C. La ampliación es posible mediante XV-Boards, y el puerto cliente USB 1.1 se utiliza para las actualizaciones de firmware.AplicacionesPaneles de operador e interfaces de control de máquinasModernización de sistemas de automatización existentesSupervisión y control de E/S remotas mediante enlaces serieEntornos industriales exigentes con un rango de funcionamiento de -20 ~ +50 °C

VPD-143-H CR es un HMI táctil de 4,3 pulgadas con pantalla TFT en color de 480 x 272. Incorpora dos puertos serie RS-232/RS-485 y un puerto Ethernet 10/100 Base-TX con alimentación por PoE, de modo que un único dispositivo puede conectarse a la red de planta y comunicarse con controladores y E/S remotas sin necesidad de una fuente de alimentación independiente.La unidad cuenta con reloj en tiempo real, zumbador, un teclado de goma programable de 5 teclas, un conmutador rotatorio y un botón de reinicio. El panel frontal tiene grado de protección IP65, y la unidad se monta en carril DIN o en panel. El rango de funcionamiento es de -20 ~ +50 °C.La programación se realiza con el software gratuito HMIWorks, que admite diseño gráfico de pantallas, Ladder Designer para usuarios orientados a PLC y lenguaje C para protocolos definidos por el usuario. El firmware se puede actualizar a través del puerto cliente USB 1.1 o por red.AplicacionesPaneles de control y supervisión de operarios en sistemas de automatizaciónModernización de máquinas y sistemas de control existentesSupervisión y control de E/S remotas mediante enlaces Ethernet o serie

VPD-143N-H CR es un HMI táctil a color de 4,3 pulgadas de la serie VPD, que combina una pantalla TFT de 480 x 272 con dos puertos serie configurables y una conexión Ethernet 10/100 Base-TX. La Ethernet se alimenta mediante PoE (IEEE 802.3af), o el equipo puede alimentarse desde un bloque de terminales de +12 ~ 48 VDC.El dispositivo es adecuado para interfaces de operador donde se necesita supervisar y controlar equipos en ubicaciones remotas a través de enlaces serie o Ethernet, y donde el firmware puede actualizarse desde un ordenador central a través del puerto cliente USB. El reloj de tiempo real integrado y el almacenamiento no volátil permiten un funcionamiento con marcas de tiempo y un uso fiable en condiciones adversas.La programación se realiza con el software gratuito HMIWorks, que ofrece diseño gráfico de pantallas, Ladder Designer para usuarios orientados a PLC y un entorno de lenguaje C. El panel frontal tiene grado de protección IP65, y el equipo se monta en carril DIN o en panel.AplicacionesPaneles de operador para sistemas de automatización industrialSupervisión y control de E/S en emplazamientos remotos mediante serie o EthernetModernización de sistemas de automatización existentesActualizaciones de firmware desde un ordenador central

VPD-173N CR es un HMI táctil de 7 pulgadas con panel TFT en color de alta resolución, diseñado para sustituir los interruptores mecánicos por paneles de control programables. Combina una pantalla táctil, conectividad Ethernet y dos puertos serie configurables en una sola unidad de montaje en pared, adecuada para paneles de control de edificios, viviendas e instalaciones industriales.La alimentación puede proceder de Power over Ethernet (IEEE 802.3af, Clase 1) o de un bloque de terminales de +12 a +48 VDC. Dos puertos RS-232 o RS-485, con aislamiento de 2500 VDC, permiten al equipo comunicarse con dispositivos serie, mientras que el reloj de tiempo real admite un funcionamiento con marcas de tiempo. El panel frontal tiene grado de protección IP65 / NEMA 4.Los programas de aplicación se desarrollan con el software gratuito HMIWorks, que incluye un Ladder Designer para usuarios de PLC y un entorno de lenguaje C para quienes prefieren programar. El fabricante indica que el Ladder Designer puede aprenderse en menos de 30 minutos.AplicacionesAutomatización de edificiosDomóticaPaneles de control de automatización industrial

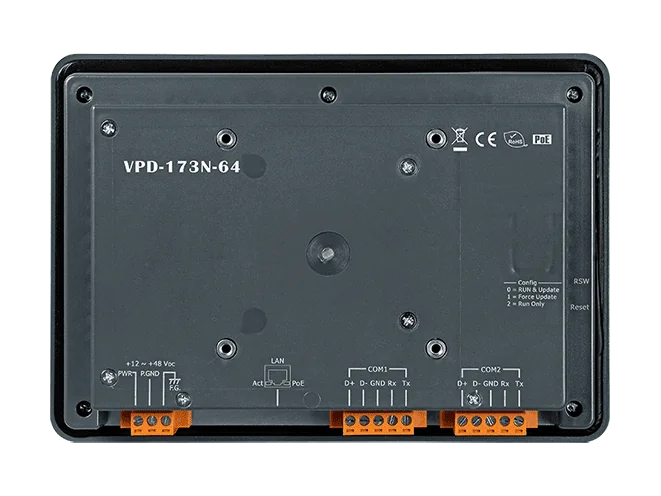

El VPD-173N-64 CR es un HMI táctil de 7 pulgadas de la serie VPD, pensado para ingenieros que necesitan un panel de operador de montaje en pared con conectividad serie y Ethernet. Combina una pantalla táctil TFT en color de 800 x 480 con dos puertos serie RS-232 o RS-485, de modo que puede comunicarse con dispositivos de campo con cualquiera de los dos estándares sin necesidad de un convertidor adicional.La alimentación puede proceder de PoE (IEEE 802.3af, Clase 1) o de una regleta de bornes de +12 ~ 48 VDC, lo que simplifica el cableado allí donde ya existe una acometida Ethernet. La variante -64 incorpora 64 MB de SDRAM y 64 MB de memoria Flash, y el reloj de tiempo real, el zumbador, el conmutador rotativo y el botón de reinicio dan soporte a aplicaciones con marcado de tiempo e interacción con el usuario.La programación se realiza con la herramienta gratuita HMIWorks, que ofrece un Ladder Designer para usuarios de PLC y un entorno de lenguaje C para usuarios orientados al software. El panel frontal tiene grado de protección IP65 / NEMA 4, y la unidad se monta en pared.AplicacionesAutomatización de edificiosDomóticaAutomatización industrial

El VPD-173X CR es un HMI táctil de 7 pulgadas de la serie VPD, diseñado para paneles de control montados en pared en automatización de edificios, domótica y automatización industrial. Su pantalla táctil TFT a color de 800 x 480 (65535 colores) y su brillo de 250 cd/m2 permiten sustituir los paneles de interruptores mecánicos por pads de control gráficos e inteligentes.El equipo se alimenta mediante PoE (IEEE 802.3af, Clase 1) o desde un bloque de terminales de +12 ~ 48 VDC. Incluye 16 MB de SDRAM y 16 MB de memoria Flash, un reloj de tiempo real, un puerto Ethernet 10/100 Base-TX y dos puertos serie configurables como RS-232 o RS-485. Los puertos COM están aislados a 2500 VDC. Se pueden añadir tarjetas de expansión de E/S XV-board para más entradas y salidas.La programación se realiza con la herramienta gratuita HMIWorks, que ofrece un Ladder Designer para usuarios de PLC y un entorno en lenguaje C para usuarios de TI. El panel frontal tiene grado de protección IP65 / NEMA 4, e incluye un selector rotatorio, un botón de reinicio, un zumbador y LED de estado.AplicacionesAutomatización de edificiosDomóticaAutomatización industrialModernización de paneles de interruptores mecánicos en pads de control inteligentes

El VPD-173X-64 es un HMI táctil de 7 pulgadas de la serie VPD, diseñado para el control de operadores en automatización de edificios, domótica y automatización industrial. Su pantalla táctil TFT a color de alta resolución sustituye a los interruptores mecánicos por una interfaz gráfica configurable, y la unidad se monta en una caja de pared estándar.La conectividad se basa en dos puertos serie, cada uno seleccionable como RS-232 o RS-485 y aislado a 2500 VDC, además de un puerto Ethernet 10/100 Base-TX que puede alimentarse por PoE (IEEE 802.3af, Clase 1). El sufijo -64 indica la memoria ampliada de esta variante, con 64 MB de SDRAM y 64 MB de Flash. Completan el hardware un reloj de tiempo real, un zumbador y la expansión mediante placa XV.La programación se realiza con la herramienta gratuita HMIWorks, que ofrece un Ladder Designer para usuarios de PLC y un entorno de lenguaje C para desarrolladores de software. El panel frontal cumple con NEMA 4 / IP65. La unidad cuenta con las certificaciones CE, UKCA, FCC, RoHS y WEEE.AplicacionesAutomatización de edificiosDomóticaAutomatización industrialPaneles de operador que sustituyen interruptores mecánicos
