PEX-D144LS Tarjeta de E/S digital PCI Express, 144 canales 5 V/CMOS

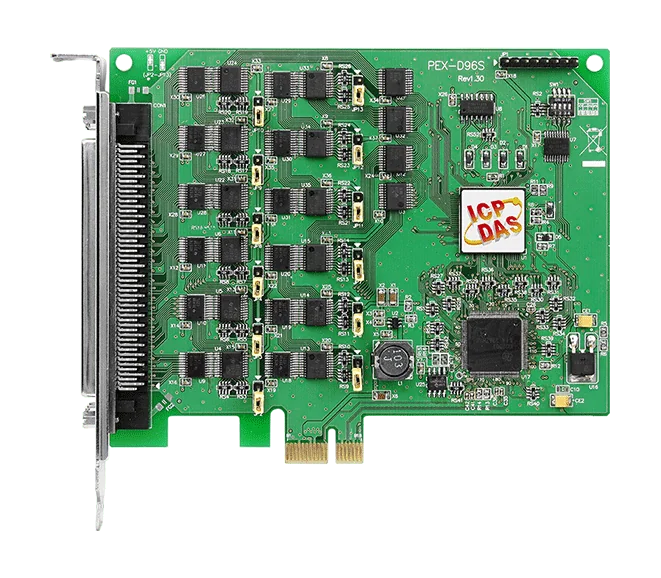

PEX-D96S es una tarjeta de E/S digital PCI Express para control y monitorización basados en PC. Ofrece 96 líneas CMOS/5 V con búfer, organizadas en doce puertos bidireccionales de 8 bits. Las líneas se agrupan de tres en tres como Puerto A, Puerto B y Puerto C, y todos los puertos se inician o se restablecen como entradas.Un único conector SCSI II de 100 pines de alta densidad mantiene reducida la superficie del soporte, lo que resulta útil cuando el espacio de ranuras es limitado. El conmutador de ID de tarjeta de 4 bits integrado permite al software distinguir las tarjetas cuando hay dos o más instaladas en el mismo ordenador. Los puentes de pull-high y pull-low de entradas digitales establecen un estado definido para los canales de entrada desconectados o interrumpidos, en lugar de dejarlos flotantes.El soporte de controladores abarca Linux, DOS y Windows, con una DLL y un control ActiveX. Se incluyen programas de ejemplo para diversos entornos de desarrollo, como Visual C++, Visual Basic, C#.NET y LabVIEW, para acortar el desarrollo de aplicaciones.AplicacionesE/S digital y control basados en PCSistemas de adquisición de datos con varias tarjetas en un único ordenador

La PEX-D24 es una tarjeta de E/S digital PCI Express x1 que ofrece 24 líneas de entrada/salida TTL con búfer. Las líneas están organizadas en tres puertos bidireccionales de 8 bits, y la tarjeta emula dos puertos PPI 8255 estándar de la industria en modo 0, por lo que la programación existente estilo 8255 es compatible.Está diseñada como sustituta directa de las series PIO-D24 y PIO-D24U, sin necesidad de cambios en el software ni en los drivers. El tiempo de respuesta de entrada/salida es de aproximadamente 2 μs (500 kHz máximo), y las salidas digitales ofrecen una mayor capacidad de control, con absorción de 64 mA a 0,8 V y suministro de 32 mA a 2,0 V.Un ID de tarjeta de 4 bits, ajustado mediante un interruptor SMD, permite al software identificar cada tarjeta cuando hay dos o más instaladas en el mismo ordenador. También se proporcionan cuatro fuentes de interrupción para diseños controlados por eventos.AplicacionesActualización de instalaciones PIO-D24 o PIO-D24U existentes a PCI ExpressE/S digital en PC donde varias tarjetas DAQ deben distinguirse por software

PEX-D48 CR es una tarjeta de E/S digital PCI Express x1 que proporciona 48 líneas de entrada/salida TTL con buffer. Las líneas están agrupadas en seis puertos bidireccionales de 8 bits (PA, PB y PC), y el puerto C puede dividirse en dos segmentos de 4 bits. Todos los puertos se inicializan en modo entrada al encender el equipo o tras un reinicio.La tarjeta está diseñada como sustituta directa de las series PIO-D48, PIO-D48U y PIO-D48SU, por lo que el software y los drivers existentes pueden mantenerse sin modificaciones. Emula dos puertos PPI 8255 de uso industrial estándar en Modo 0, con un tiempo de respuesta de E/S digital de aproximadamente 2 μs (500 kHz máximo).Un ID de tarjeta de 4 bits integrado, ajustable mediante un interruptor SMD, facilita la identificación de cada tarjeta cuando se instalan dos o más en el mismo ordenador. Los puentes de pull-up y pull-down permiten predefinir el estado de las entradas digitales si los canales se desconectan o si una línea se rompe.AplicacionesE/S digital y control de máquinas basados en PCSustitución o actualización de instalaciones existentes de la serie PIO-D48

PEX-D56 CR añade 56 líneas digitales de entrada/salida TTL con búfer a un PC a través de una ranura PCI Express x1. La tarjeta emula dos puertos PPI 8255 de uso industrial en Modo 0 y presenta sus líneas como tres puertos bidireccionales de 8 bits, con un conector hembra DB37 y dos regletas de 20 pines para el cableado de campo.Está diseñada como sustituta directa de las series PIO-D56 y PIO-D56U, por lo que el software y los controladores existentes no necesitan modificarse. Un ID de tarjeta de 4 bits, ajustado mediante un interruptor SMD, permite al software identificar cada tarjeta individual cuando se instalan dos o más en el mismo ordenador.La respuesta de E/S digital es de aproximadamente 2 μs (500 kHz máx.). Las salidas digitales ofrecen mayor capacidad de accionamiento, con una capacidad nominal de 64 mA en sumidero y 32 mA en fuente en CON3. La tarjeta funciona entre 0 y +60 °C.AplicacionesControl y monitorización de E/S digital en sistemas basados en PCActualización o ampliación de instalaciones PIO-D56 y PIO-D56USistemas multitarjeta en los que cada tarjeta debe identificarse en el software
