ISO-P64 Tarjeta ISA aislada de 64 canales de entrada digital
Tarjeta de 64 canales de entrada digital fotoaislada para PC con bus ISA, organizada en cuatro bancos aislados con aislamiento de 3750 Vrms. Se suministra con cable CA-4037W y dos conectores D-Sub CA-4002.
- 64 entradas digitales aisladas en cuatro bancos aislados
- Compatibilidad con contactos secos y húmedos mediante entradas fotoacoplador, funcionamiento sink/source
- Alimentación de entradas seleccionable por jumper: convertidor CC/CC integrado o alimentación externa
- Aislamiento de 3750 Vrms (con alimentación externa) y de 3000 VDC desde el convertidor integrado
- Gestión de interrupciones con el canal 0 y el canal 16 como fuentes de interrupción
- Velocidad de respuesta típica de 4 kHz, modo de disparo por actualización estática
260,00 € por unidad
| 1-9 uds. | 260,00 € | |
|---|---|---|
| 10-30 uds. | 247,00 € | −5 % |
| 31+ uds. | 234,00 € | −10 % |
Información sobre el producto "ISO-P64 Tarjeta ISA aislada de 64 canales de entrada digital"
La ISO-P64 CR es una tarjeta de adquisición de datos con bus ISA que incorpora 64 entradas digitales aisladas ópticamente en un PC. Las entradas se dividen en cuatro bancos aislados, de modo que las señales de campo permanecen eléctricamente separadas del ordenador principal, lo que ayuda a eliminar problemas de lazos de tierra y protege el PC frente a tensiones dañinas.
Cada entrada utiliza un fotoacoplador y admite señales de contacto libres de tensión (secas) o con tensión (húmedas). La alimentación de las entradas puede seleccionarse mediante jumper entre el convertidor CC/CC interno de la tarjeta, que toma la energía del lado del PC, o una fuente externa. Las entradas 0 a 15 y 32 a 47 forman el grupo A, mientras que las entradas 16 a 31 y 48 a 63 forman el grupo B. Los canales 0 y 16 pueden utilizarse como fuentes de interrupción.
El cableado de campo se realiza a través de un conector hembra DB37 y un cabezal de caja de 40 pines, e incluye en este código de pedido el cable CA-4037W y dos conectores D-Sub CA-4002. Cada conector D-Sub gestiona 16 canales de entrada y 16 de salida, por lo que la tarjeta es adecuada para configuraciones de automatización de fábrica, ensayo de productos y automatización de laboratorio.
Aplicaciones
- Automatización de fábrica
- Ensayo de productos
- Automatización de laboratorio
| Aislamiento: | 3750 Vrms |
|---|---|
| Entradas digitales: | 64 |
| Interfaz: | ISA |
| Temperatura de operación: | 0 ~ +60 °C |
| Tipo de producto: | Tarjeta de entrada digital |
Especificaciones
| Hardware | |
|---|---|
| Conector | Hembra DB37 x 1 Cabezal de caja de 40 pines x 1 |
| Entrada digital | |
| Canales | 64 |
| Tipo | Contacto seco + húmedo Fotoacoplador |
| Sumidero/Fuente (NPN/PNP) | Sumidero/Fuente |
| Nivel de tensión ON | Seco: cerrado a GND Húmedo: 5 ~ 15 V (máx. 24 V) |
| Nivel de tensión OFF | Seco: abierto Húmedo: 0 ~ 1 V |
| Velocidad de respuesta | 4 kHz (típ.) |
| Modo de disparo | Actualización estática |
| Aislamiento | 3750 Vrms (con alimentación externa) |
| Bus PC | |
| Tipo | ISA |
| Bus de datos | 8 bits |
| Alimentación | |
| Consumo | 400 mA @ +5 V |
| Mecánico | |
| Dimensiones (mm) | 115 x 175 x 22 (W x L x D) |
| Entorno | |
| Temperatura de funcionamiento | 0 ~ +60°C |
| Temperatura de almacenamiento | -20 ~ +70°C |
| Humedad | 5 ~ 85% HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
Descargas
Iniciar sesión
Accesorios
Cable DB37 macho a macho, 90º, 1 m.
Cable macho a macho DB37, 1 m.
Cable DB37 macho a macho, diseño monolítico delgado (alta velocidad), 1,5 m.
Cable DB37 macho a macho, diseño monolítico delgado (alta velocidad), 3 m.
Cable DB37 macho a macho, diseño monolítico delgado, 5 m.
Cable DB37 macho a macho, diseño monolítico delgado (alta velocidad), 5 m.
Conector DB37 macho con cubierta de plástico (tipo soldadura).

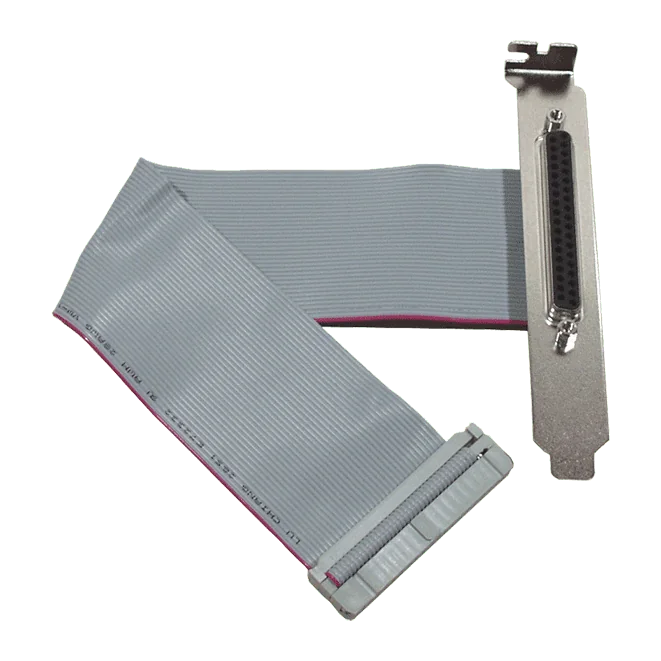

Cable plano, 40 pines plano a DB37 hembra, 22 cm (blanco).
