I/O USB

Módulo de E/S USB con 8 canales de entrada analógica universal y protección contra alta tensión. Incluye la placa hija CN-1824 y el cable USB de 1,5 m (CA-USB15).

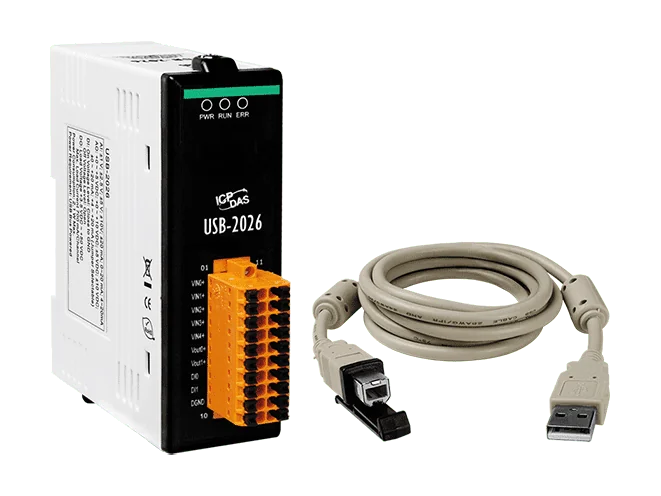

El USB-2026 CR aporta entradas y salidas analógicas y digitales a un PC o PC industrial tipo box mediante una única conexión USB 2.0 a velocidad completa. Combina cinco entradas analógicas diferenciales, dos salidas analógicas de 12 bits, dos entradas digitales y dos salidas digitales en una carcasa compacta y portátil que toma su alimentación del bus USB, por lo que no se necesita cableado de alimentación independiente. Esto lo convierte en una opción práctica cuando una tarjeta de E/S para PC convencional resulta difícil de instalar o de mantener.Cada entrada analógica puede configurarse en su propio rango de tensión o de corriente, lo que facilita las configuraciones de sensores mixtos sin cambiar el hardware. Las salidas analógicas admiten rangos de tensión y de corriente de 4 ~ 20 mA, con detección de hilo abierto en las salidas de 4 ~ 20 mA. Ambas salidas digitales son de tipo colector abierto en sumidero, aisladas, con protección contra sobrecarga y cortocircuito, y pueden configurarse para funcionar como salida de alarma.La variante CR se suministra con un cable USB de 1,5 m (CA-USB15) que puede fijarse mediante bloqueo. ICP DAS proporciona una biblioteca API y programas de demostración con código fuente para Windows y Linux, que cubren VB, C++, C#.NET, VB.NET y LabVIEW, de modo que el módulo puede integrarse en aplicaciones personalizadas sin instalar un controlador independiente.AplicacionesAutomatizaciónMedición y ensayoInvestigación de laboratorio

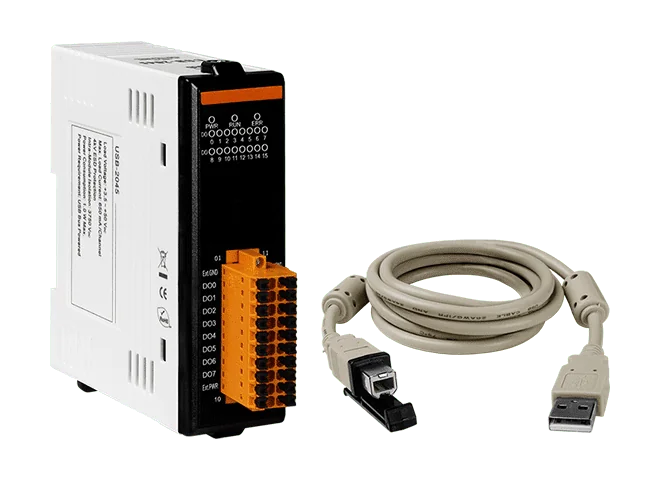

USB-2045 CR es un módulo de E/S USB 2.0 de velocidad completa que añade 16 salidas digitales de tipo sink (NPN, colector abierto) a un PC mediante una única conexión USB. Se alimenta por el bus USB, por lo que el propio módulo no requiere alimentación externa, y funciona sin necesidad de instalar drivers.Cada canal de salida admite hasta 650 mA, con protección contra sobrecarga a 1,4 A y protección contra cortocircuito. Los valores de salida en el encendido y en estado seguro son programables, y el módulo dispone de un watchdog hardware (1,6 segundos) y de un watchdog software programable. Se puede aplicar un estado seguro en caso de fallo de comunicación, y 16 indicadores LED muestran el estado de las salidas.Una herramienta de utilidad permite la configuración y las pruebas rápidas de E/S, y se proporciona una biblioteca API para VB, C++, C#.NET, VB.NET y LabVIEW. El pedido incluye un cable USB de 1,5 m (CA-USB15), que puede fijarse en su sitio.AplicacionesAutomatizaciónMedición y pruebasInvestigación en laboratorioEquipos de ensayo

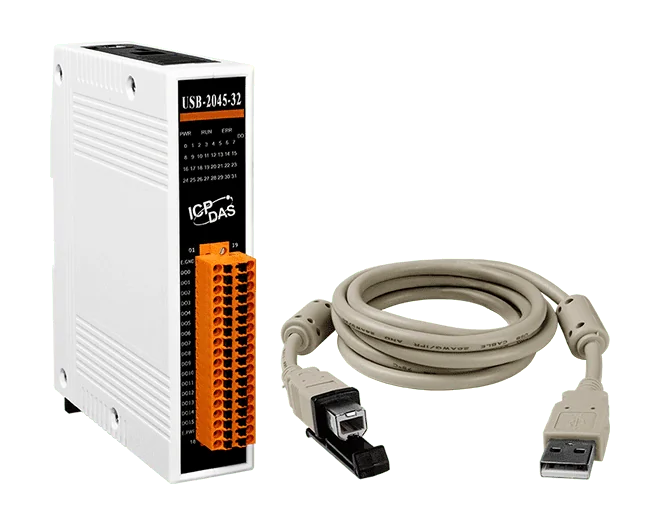

El USB-2045-32 amplía las E/S de un PC o de un host embebido mediante una única conexión USB, sin necesidad de fuente de alimentación externa. Sus 32 salidas digitales de colector abierto de tipo sink (NPN) soportan hasta 500 mA cada una, y un LED por canal muestra de un vistazo el estado de cada salida.Dos niveles de watchdog, un watchdog hardware (1,6 segundos) y un watchdog software programable, trabajan conjuntamente con valores programables de encendido y de seguridad. Si falla la comunicación, las salidas pasan a su estado seguro configurado, lo que ayuda a mantener los sistemas de control predecibles en entornos exigentes.La variante CR, según código de pedido, se suministra con un cable USB de 1,5 M (CA-USB15), que puede fijarse al módulo. Una herramienta de utilidad permite la configuración del módulo y la prueba de E/S, y hay disponible una biblioteca API para VB, C++, C#.NET, VB.NET y LabVIEW.AplicacionesAutomatizaciónInvestigación en laboratorioMedición y ensayosEquipos de prueba

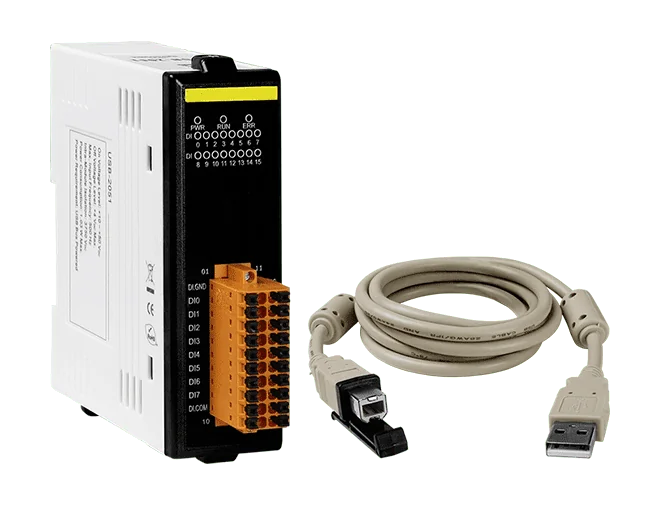

El USB-2051 CR añade 16 entradas digitales aisladas a un PC mediante una conexión USB 2.0 de velocidad completa. No necesita alimentación externa, ya que toma su energía del bus USB, y funciona sin instalación de controladores, de modo que los ingenieros pueden conectarlo y empezar a leer las entradas con rapidez.Cada entrada puede cablearse para señales de contacto seco o de contacto húmedo, y el comportamiento sink o source se selecciona mediante el cableado. Además, cada canal puede funcionar como contador de 32 bits, lo que resulta adecuado para el recuento de pulsos y el registro de eventos. Los 16 LED de estado muestran el estado de cada entrada, y un watchdog por hardware y un watchdog de software programable, con valores configurables de encendido y de seguridad, ayudan al módulo a mantenerse en funcionamiento en entornos exigentes.Para el desarrollo de aplicaciones se dispone de una biblioteca API y código de demostración para Windows y Linux, compatibles con VB, C++, C#.NET, VB.NET y LabVIEW. Se incluye una herramienta de utilidad para la configuración y la comprobación rápida de E/S. El pedido incluye un cable USB de 1,5 M (CA-USB15), que puede fijarse en su lugar.AplicacionesAutomatización de edificiosAutomatización de máquinasAutomatización de fábricasEquipos de ensayo

USB-2051-32 es un módulo de E/S conectado por USB que añade 32 canales de entrada digital a un PC o a un host embebido sin necesidad de una fuente de alimentación independiente. Cada canal puede cablearse como contacto seco o húmedo, y todos los canales también pueden funcionar como contador de 32 bits, lo que resulta adecuado para el conteo de pulsos y la monitorización de eventos.El tipo de entrada y el comportamiento sink/source se seleccionan mediante el cableado. Los contactos secos admiten una distancia efectiva de hasta 500 metros, mientras que las entradas húmedas aceptan de +10 VDC a +50 VDC. Incluye un watchdog hardware y un watchdog software programable, y 32 indicadores LED muestran el estado de las entradas digitales.El módulo es plug-and-play y no requiere driver. Una herramienta de utilidad permite la configuración y la prueba rápida de E/S, y hay disponible una biblioteca API para VB, C++, C#.NET, VB.NET y LabVIEW. El paquete incluye un cable USB de 1,5 m (CA-USB15), con conector bloqueable.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasEquipos de prueba

El USB-2055 CR añade 8 entradas digitales y 8 salidas digitales a un PC o host Linux mediante una única conexión USB 2.0 Full-Speed. Se alimenta directamente del bus USB, por lo que no requiere fuente de alimentación externa, y funciona en modo plug-and-play sin necesidad de controlador. Esto lo convierte en una opción práctica para la ampliación de E/S en estaciones de ingeniería, bancos de prueba y hosts USB embebidos.Cada entrada digital puede cablearse para contacto seco o húmedo, y todas las entradas pueden utilizarse como contadores de 32 bits. Las salidas son de colector abierto, tipo sumidero (NPN), con una capacidad nominal de 650 mA por canal. Los 16 indicadores LED muestran el estado de cada entrada y salida, y los valores de encendido y de seguridad de las salidas son programables.El código de pedido incluye un cable USB de 1,5 m (CA-USB15). Se suministra una herramienta de utilidad para la configuración y las pruebas de E/S, y una biblioteca API con demos y código fuente que facilita el desarrollo en VB, C++, C#.NET, VB.NET y LabVIEW.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMedición y ensayosInvestigación en laboratorioEquipos de prueba

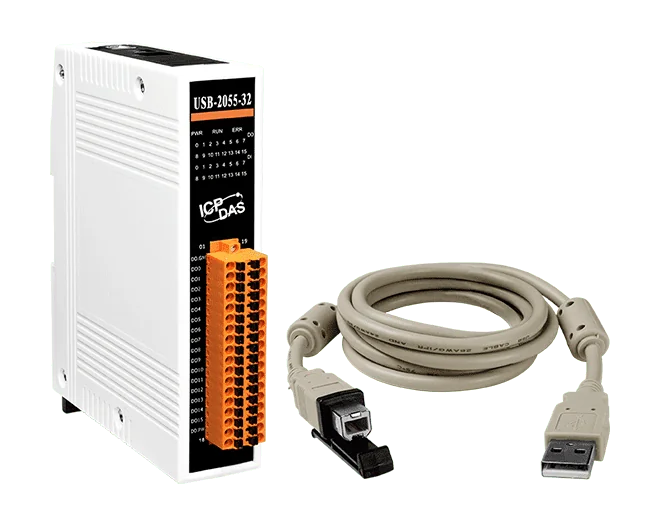

El USB-2055-32 añade 16 entradas digitales y 16 salidas digitales a un PC mediante USB 2.0 a velocidad completa (12 Mbps), sin necesidad de fuente de alimentación externa, ya que se alimenta desde el bus USB. Cada canal de entrada digital puede utilizarse como contador de 32 bits, y el cableado de entrada puede configurarse para funcionamiento con contacto seco o húmedo, lo que resulta adecuado tanto para señales de interruptores como de sensores con alimentación propia.Las salidas son de colector abierto, de tipo sumidero (NPN), con una capacidad nominal de 600 mA por canal. Los valores configurables de encendido y de seguridad definen el estado de las salidas durante el arranque y cuando falla la comunicación. Un watchdog hardware (1,6 segundos) y un watchdog software programable ayudan a que el módulo siga funcionando de forma fiable en entornos exigentes. Cada canal dispone de un indicador LED, lo que proporciona 32 LED de estado para una comprobación visual rápida.Se suministran una biblioteca API y programas de demostración con código fuente para Windows y Linux, compatibles con VB, C++, C#.NET, VB.NET y LabVIEW. El pedido incluye un cable USB de 1,5 m (CA-USB15), que puede fijarse en su posición.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMedición y ensayosInvestigación en laboratorioEquipos de ensayo

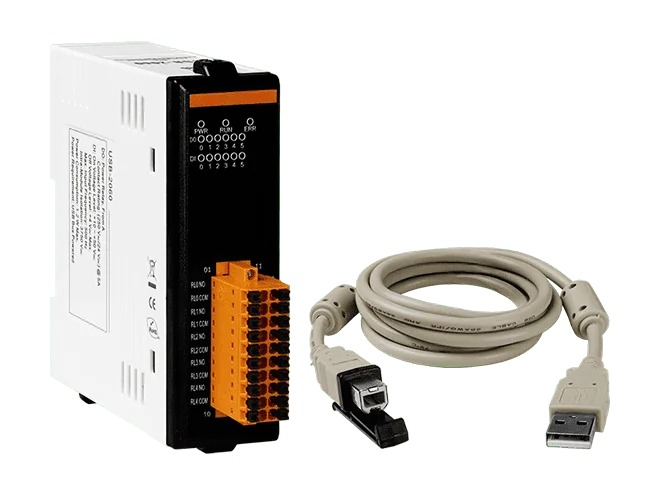

El USB-2060 CR añade seis entradas digitales y seis salidas de relé a un PC a través de USB 2.0 Full-Speed, sin necesidad de fuente de alimentación externa, ya que el módulo se alimenta desde el bus USB. Es adecuado para la ampliación de E/S en los casos en que se prefiere una conexión sencilla y plug-and-play frente a un controlador dedicado o una tarjeta de bus de campo.Cada entrada digital puede cablearse como contacto seco o húmedo, y los seis canales pueden funcionar como contadores de 32 bits con una frecuencia máxima de 500 Hz. Las salidas de relé son de tipo Forma A (SPST-NO) con una capacidad nominal de 5 A, y el módulo ofrece valores configurables de encendido y de seguridad, junto con un watchdog hardware y un watchdog software programable para mantener las salidas en un estado conocido si falla la comunicación.Se suministra una herramienta de utilidad para la configuración y las pruebas rápidas de E/S, así como una biblioteca API con ejemplos y código fuente para desarrolladores de Windows y Linux que trabajen con VB, C++, C#.NET, VB.NET o LabVIEW. Esta variante incluye un cable USB de 1,5 M (CA-USB15), y el módulo se fija en su lugar mediante un cable USB con bloqueo.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasEquipos de prueba

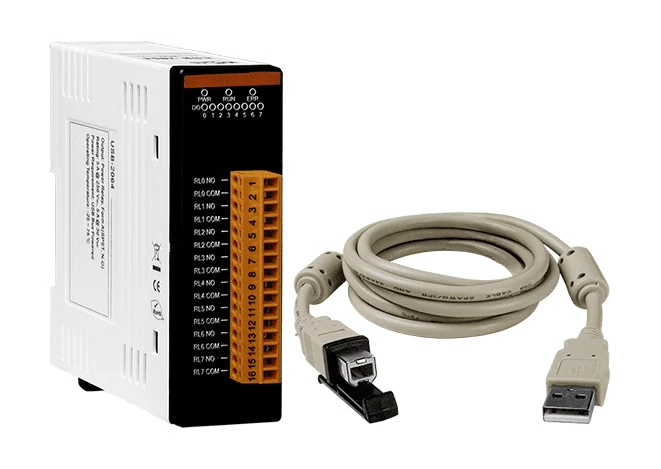

El USB-2064 CR añade ocho salidas de relé de potencia a un PC o host embebido mediante una conexión USB 2.0 de velocidad completa. Cada canal es un contacto Tipo A (SPST-NO) con capacidad nominal de 5 A 250 VAC o 5 A 30 VDC, por lo que puede conmutar directamente cargas de red o de corriente continua. Los LED de estado muestran el estado de cada relé, lo que simplifica la puesta en marcha y la localización de fallos.Las funciones de fiabilidad están pensadas para el funcionamiento desatendido. Un watchdog hardware y un watchdog software programable trabajan conjuntamente, y los valores configurables de encendido y de seguridad definen los estados de relé que adopta el módulo cuando se pierde la comunicación. La unidad se alimenta desde el bus USB y no necesita una fuente externa para su propia electrónica, con un consumo nominal de 1,4 W.Se suministran bibliotecas API y código de demostración para Windows y Linux en VB, C++, C#.NET, VB.NET y LabVIEW. El pedido incluye un cable USB de 1,5 m (CA-USB15) con conector bloqueable.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasEquipos de prueba

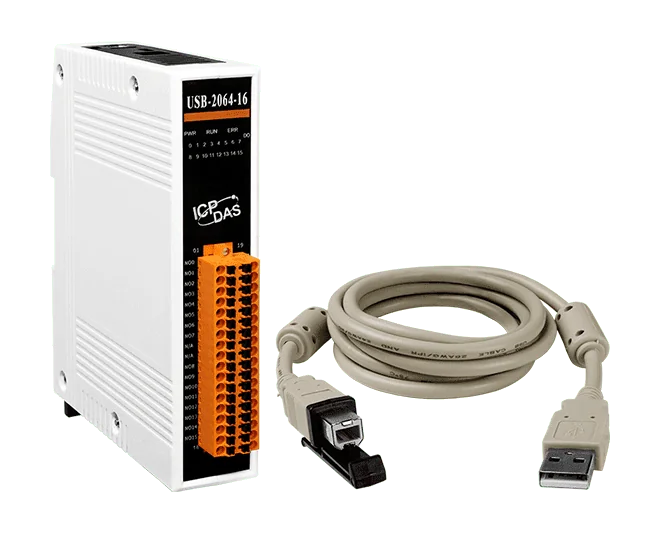

USB-2064-16 es un módulo de E/S USB de velocidad completa que añade 16 salidas de relé de potencia Forma A (SPST-NO) a un PC. Cada relé conmuta hasta 3 A a 250 VAC (47 ~ 63 Hz) o 30 VDC, por lo que puede accionar cargas directamente en automatización de edificios, fábricas y máquinas sin una etapa de interfaz adicional.El módulo se alimenta desde el bus y funciona en modo plug-and-play sin necesidad de driver. Dos watchdogs, un watchdog hardware de 1,6 segundos y un watchdog software programable, trabajan junto con valores programables de encendido y de seguridad para que las salidas puedan fijarse en un estado definido si falla la comunicación. Los indicadores LED muestran la alimentación, la comunicación y el estado de cada relé.Se proporcionan una biblioteca API y código de demostración con fuentes para Windows y Linux, compatibles con VB, C/C++, C#.NET, VB.NET y LabVIEW, para que los ingenieros puedan desarrollar sus propias aplicaciones USB. Este código de pedido incluye un cable USB de 1,5 m (CA-USB15) con conector bloqueable.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasEquipos de prueba

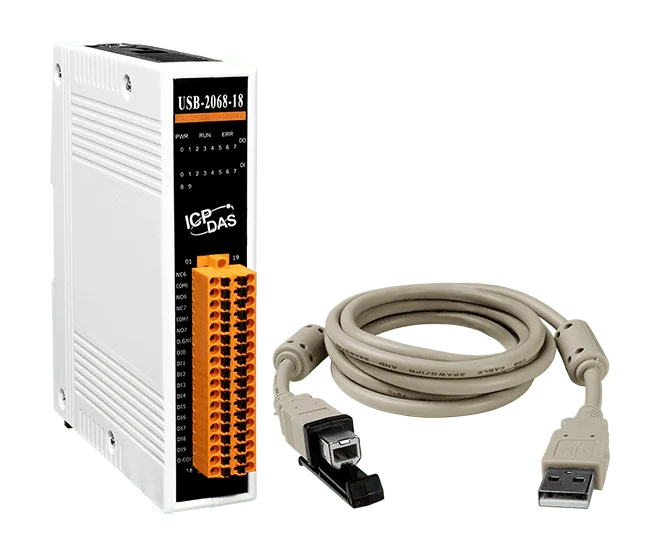

USB-2068-18 añade canales de entrada digital y salida por relé a un PC mediante una única conexión USB 2.0 de velocidad completa. Está pensado para ingenieros que necesitan ampliar las E/S con funcionamiento plug-and-play, sin fuente de alimentación independiente, ya que el módulo se alimenta del bus USB y no requiere instalación de controladores.Las 10 entradas digitales pueden conectarse como contactos secos o húmedos, y todos los canales pueden funcionar como contadores de 32 bits a hasta 500 Hz. Las 8 salidas de relé Form C (SPDT) tienen valores configurables de encendido y de seguridad, y un doble watchdog ayuda al módulo a seguir funcionando en entornos exigentes. El producto está especificado para un rango de funcionamiento de -25 ~ +75 °C.Los usuarios de Windows y Linux pueden desarrollar sus propias aplicaciones con la biblioteca API suministrada y programas de demostración con código fuente, utilizando VB, C++, C#.NET, VB.NET o LabVIEW. Este código de pedido incluye un cable USB de 1,5 m (CA-USB15).AplicacionesAutomatizaciónMedición y ensayosInvestigación en laboratorio

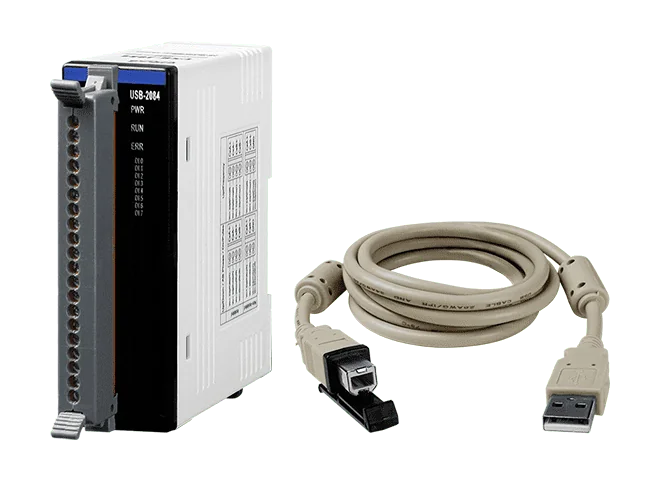

USB-2084 CR es un módulo USB 2.0 de velocidad completa que añade entradas de contador, frecuencia y encoder a un PC sin abrir la carcasa. Ofrece ocho canales para medición de frecuencia y contaje ascendente, o cuatro canales para contaje ascendente/descendente, dirección/pulso y fase A/B (cuadratura), lo que lo hace adecuado para automatización de fábrica, control de máquinas embebidas y ensayos de fabricación.El módulo se alimenta desde el bus, por lo que no necesita alimentación externa, y se instala como plug-and-play sin necesidad de configurar ningún driver. Puede conectarse o desconectarse con el sistema en funcionamiento. Cada canal puede configurarse de forma individual, y un filtro paso bajo programable por software de 1 a 32767 µs ayuda a rechazar el ruido en las entradas.Hay disponible una biblioteca API y programas de demostración con código fuente para usuarios de Windows y Linux. Incluyen VB, C++, C#.NET, VB.NET y LabVIEW, lo que permite a los ingenieros desarrollar sus propias aplicaciones USB. El pedido incluye un cable USB de 1,5 M (CA-USB15), y el módulo cumple con RoHS.AplicacionesMedición por contajeMedición de frecuenciaControl de movimientoAutomatización de fábricaControl de máquinas embebidasEnsayos de fabricación

USB-2255-32 es un módulo de E/S USB 2.0 que añade 16 entradas digitales y 16 salidas digitales a un PC a través de una única conexión USB. Cada entrada puede cablearse para contacto seco o húmedo, y todas ellas también pueden funcionar como contadores de 32 bits, lo que resulta adecuado para tareas de conteo de pulsos y eventos.Los dos puertos USB del módulo permiten que varias unidades compartan un único puerto del PC en una cadena en margarita de hasta cinco nodos, lo que resulta útil cuando los puertos USB escasean. La alimentación puede proceder de un bornero de +10 a +30 VDC, y el watchdog doble con valores programables de encendido y de seguridad de las salidas mantiene las salidas en un estado definido. Como el módulo es plug-and-play, no es necesario instalar ningún controlador.La configuración y las pruebas de E/S se realizan con una herramienta de configuración, y se incluye una biblioteca API con demos para VB, C++, C#.NET, VB.NET y LabVIEW.El soporte de software incluye Windows 7, 8, 10 y 11 de 32/64 bits, así como Linux.El código de pedido incluye un cable USB de 1,8 m con bloqueo (CA-USB-AC2-L018).AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMedición y ensayosEquipos de prueba

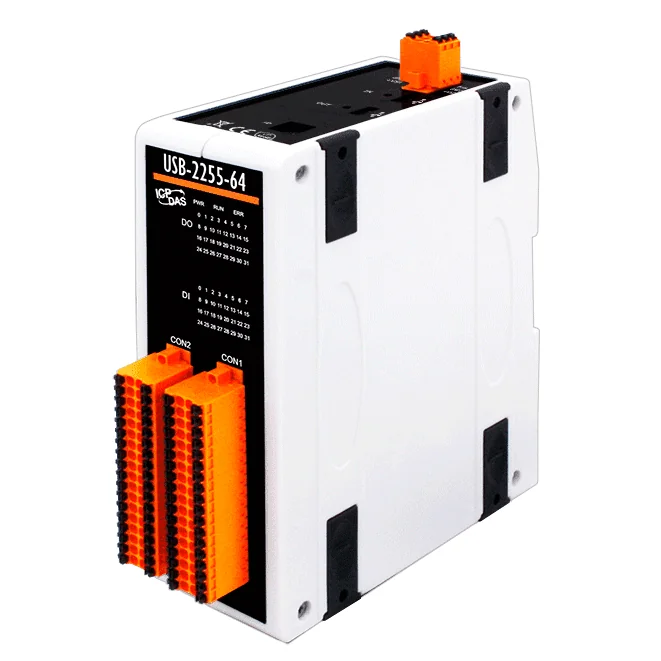

El USB-2255-64 añade 32 entradas digitales y 32 salidas digitales a un PC mediante USB 2.0. Cada entrada puede cablearse para contactos secos o húmedos y puede funcionar como contador de 32 bits, lo que resulta útil para el recuento de eventos y la supervisión de estados. Las 32 salidas son de colector abierto, tipo sink (NPN), con una tensión de carga nominal de 3,5 a 50 VDC y 500 mA por canal, y los indicadores LED muestran el estado de cada canal.Entre las funciones de fiabilidad se incluye un watchdog hardware con un tiempo de espera de 1,6 segundos y un watchdog software programable. Pueden configurarse los valores de encendido y de seguridad para las salidas digitales, de modo que el módulo pueda mantener un estado definido si el host deja de responder. El módulo acepta dos entradas de alimentación de +10 a +30 VDC, de forma que una segunda fuente pueda asumir la alimentación si la primera se interrumpe.El hub USB de dos puertos integrado permite conectar en cadena hasta cinco módulos desde un único puerto del PC. Cada módulo se suministra con un cable USB de 1,8 m con bloqueo. Se incluye una biblioteca API con ejemplos y código fuente para Windows y Linux, compatible con VB, C++, C#.NET, VB.NET y LabVIEW, así como una herramienta de configuración y prueba de E/S.AplicacionesAutomatización de edificiosAutomatización de fábricaMedición y ensayosEquipos de pruebaAutomatización de máquinas

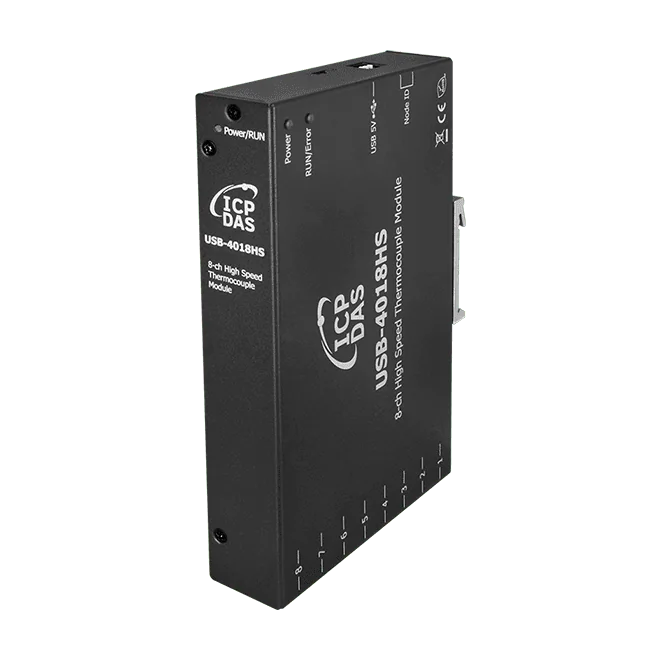

El USB-4018HS es un módulo de entrada de termopar de alta velocidad de 8 canales que se conecta directamente a un PC mediante USB 2.0 Full-Speed (12 Mbps). Toma su alimentación del bus USB, por lo que no necesita fuente externa, y está pensado para ingenieros que necesitan una adquisición de temperatura rápida y aislada en el escritorio, en un banco de pruebas o dentro de un sistema mayor basado en PC.Cada canal admite una amplia gama de tipos de termopar, entre ellos J, K, T, E, R, S, B, N, C, L, M y L(DIN43710), y muestrea a 100 Hz por canal, con una resolución declarada de 0,1 ºC y una precisión de ±0,5 ºC. Los temporizadores watchdog integrados, los LED de estado y el aislamiento interno del módulo de 3000 VDC ayudan a proteger la cadena de medida y el ordenador host.Se suministran drivers para Windows 7/10/11 como puerto COM virtual USB, y también se incluye compatibilidad con Linux (kernel 2.4 o posterior). El módulo se comunica mediante Modbus RTU. El pedido incluye un cable USB de 1,5 m con núcleo de ferrita y conectores bloqueables.AplicacionesFabricación de montaje SMDFabricación de placas de circuito impresoIndustria farmacéuticaFabricación de calzadoIndustria alimentariaMedición general de temperatura en automatización

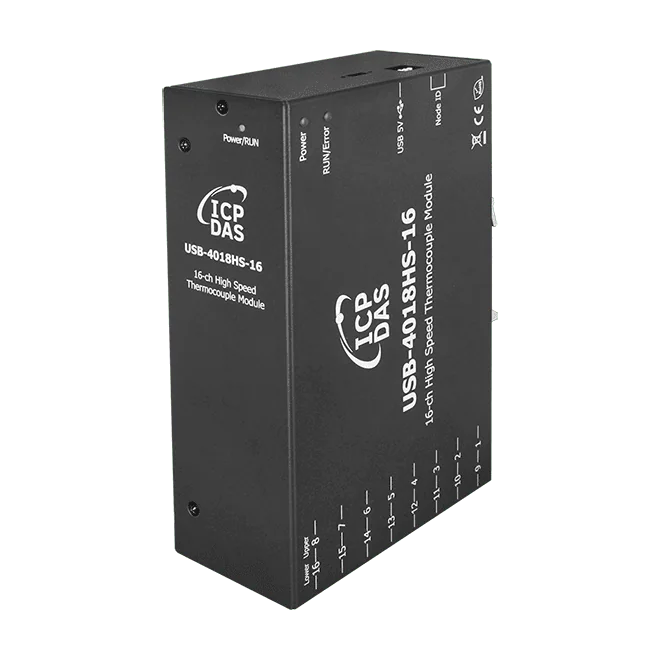

El USB-4018HS-16 es un módulo de medición por termopar conectado por USB, pensado para ingenieros que necesitan 16 canales de datos de temperatura en un PC sin una tarjeta de adquisición de datos dedicada. Se alimenta desde el bus, por lo que no requiere fuente de alimentación independiente, y admite los tipos de termopar J, K, T, E, R, S, B, N, C, L, M y L (DIN43710).Cada canal realiza una compensación automática de la unión fría, con una resolución declarada de 0,1ºC y una precisión de ±0,5ºC. Cada canal muestrea a 100 Hz, y el aislamiento interno del módulo de 3000 VDC separa sus circuitos internos. El módulo se configura mediante la utilidad de la serie USB-4000, que permite la puesta en marcha y las pruebas sin escribir código.Con este código de pedido se incluye un cable USB de 1,5 m con bloqueo y núcleo de ferrita. El módulo utiliza el protocolo Modbus RTU a través de su puerto COM virtual USB, y el controlador se suministra para Windows 7/10/11 y Linux (kernel 2.4 o posterior).AplicacionesFabricación de montaje SMDFabricación de placas de circuito impresoFabricación de calzadoIndustria farmacéuticaIndustria alimentariaMedición general de temperatura en entornos industriales

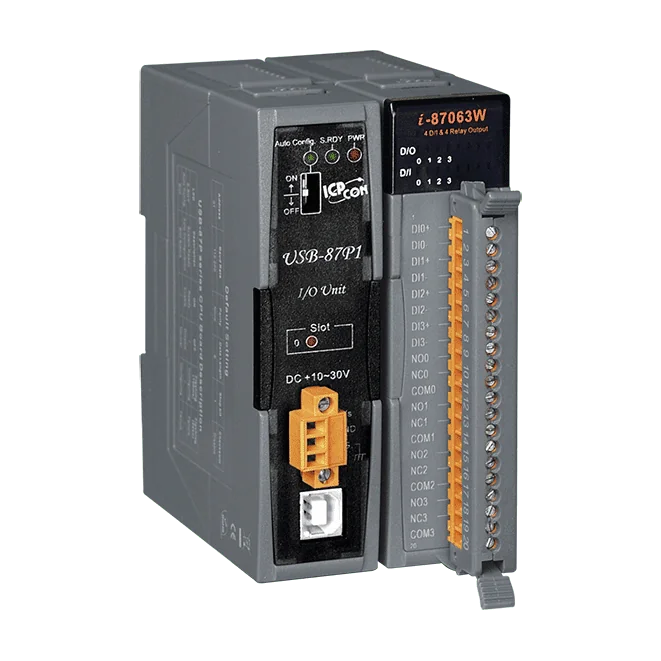

USB-87P1-G CR amplía la E/S de un sistema host a través de una única conexión USB. Admite un módulo de la serie I-87K e incluye un módulo de CPU inteligente que se comunica mediante el protocolo DCON basado en ASCII. La unidad admite más de 30 tipos de E/S de la serie I-87K, que cubren entradas y salidas analógicas y digitales, funciones de contador y de frecuencia.La unidad está diseñada para entornos industriales severos y con mucho ruido eléctrico. Acepta una amplia entrada de alimentación de 10 ~ 30 VDC, dispone de entrada de alimentación aislada y funciona en un rango de temperatura de -25 ~ +75 °C. La instalación y el mantenimiento se simplifican gracias al soporte de intercambio en caliente, la configuración automática y los indicadores LED para la detección de fallos.El soporte de software incluye DLL, driver para LabVIEW, driver para InduSoft, driver para Linux y opciones de servidor OPC, de modo que los módulos I-87K instalados en la unidad pueden integrarse en diversos sistemas de software. La variante de cubierta gris (G) es la que se suministra con este código de pedido.AplicacionesAmpliación de E/S a un sistema host por USB en entornos severos o con ruidoAdquisición de datos y control distribuidos mediante módulos de la serie I-87K

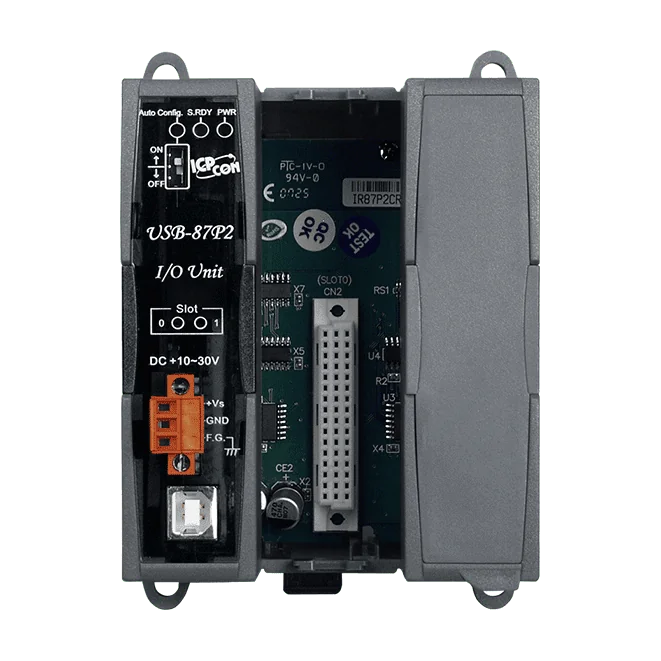

USB-87P2-G CR amplía las E/S industriales a través de un único puerto USB. Sus dos ranuras admiten módulos de la serie I-87K, lo que ofrece a los ingenieros una forma compacta de añadir canales analógicos, digitales, de contaje y de frecuencia a un PC host mediante una interfaz basada en DCON.La unidad está diseñada para entornos industriales exigentes y con alto nivel de ruido eléctrico. Acepta una alimentación amplia de 10 ~ 30 VDC, dispone de entrada de alimentación aislada y funciona entre -25 ~ +75 °C. El intercambio en caliente, la configuración automática y los indicadores LED de fallo simplifican la instalación y el mantenimiento, mientras que el doble watchdog, el encendido programable y los valores de seguridad favorecen un funcionamiento seguro y predecible.El soporte de software incluye una DLL, un controlador para LabVIEW, un controlador para InduSoft, un controlador para Linux y un servidor OPC, de modo que los módulos instalados en la unidad pueden integrarse en diversos sistemas de software.AplicacionesExpansión de E/S remotas para control y supervisión industrialAdquisición de datos en entornos exigentes o con alto nivel de ruido eléctricoIntegración de módulos I-87K en software a medida mediante DLL, LabVIEW, InduSoft, Linux u OPC

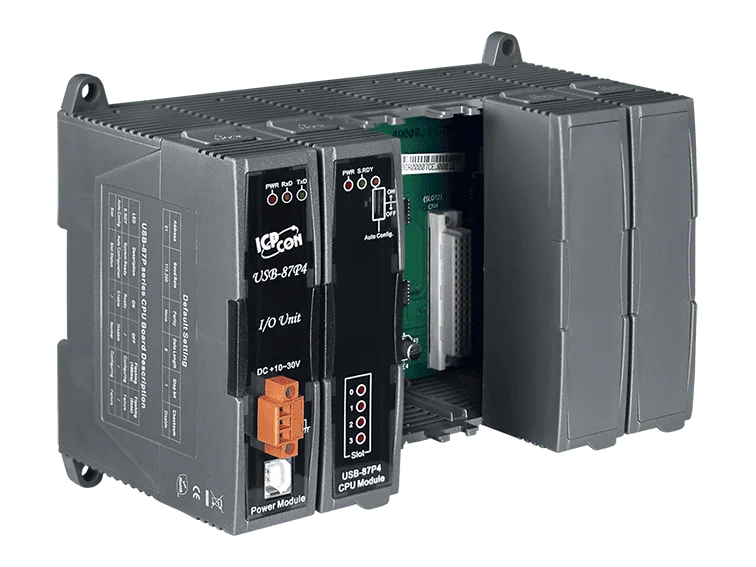

La USB-87P4-G CR amplía las E/S mediante una única conexión USB, ofreciendo a los ingenieros cuatro ranuras para módulos de la serie I-87K. Un módulo de CPU inteligente gestiona la comunicación con el protocolo DCON basado en ASCII, de modo que los módulos se pueden acceder mediante un sencillo conjunto de comandos de texto.Diseñada para emplazamientos con mucho ruido eléctrico y condiciones adversas, la unidad acepta una entrada de alimentación amplia de 10 ~ 30 VDC con alimentación aislada, y funciona entre -25 ~ +75 °C. El intercambio en caliente, la configuración automática y la indicación de fallos mediante LED simplifican la instalación y el mantenimiento, mientras que el perro guardián doble, el encendido programable y los ajustes de valores seguros favorecen un comportamiento seguro del sistema.Se admiten más de 30 módulos I-87K, que cubren entradas y salidas analógicas, entradas y salidas digitales, y funciones de contador y frecuencia. El soporte de software incluye una DLL, un controlador para LabVIEW, un controlador para InduSoft, un controlador para Linux y un servidor OPC.AplicacionesAdquisición de datos y expansión de E/S para PC y sistemas conectados por USBEntornos industriales adversos o con mucho ruido eléctricoMonitorización y control de E/S analógicas, digitales, de contador y de frecuencia

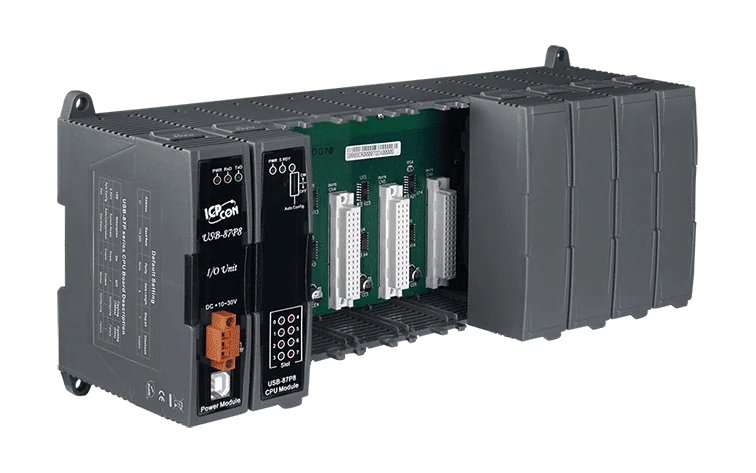

USB-87P8-G CR amplía las E/S a través de un único puerto USB, ofreciendo a los ingenieros ocho ranuras para módulos de la serie I-87K en una unidad montable en carril DIN o en pared. Es adecuada para instalaciones donde se esperan ruido eléctrico y condiciones adversas, con una amplia entrada de alimentación de 10 ~ 30 VDC, alimentación aislada y un rango de funcionamiento de -25 ~ +75 °C.La instalación y el mantenimiento se simplifican gracias al intercambio en caliente, la configuración automática y los indicadores LED que muestran las averías de un vistazo. La doble protección watchdog, el comportamiento programable al encendido y los valores de seguridad programables añaden más control para diseños orientados a la seguridad.Se admiten más de 30 módulos I-87K, que abarcan entrada y salida analógicas, entrada y salida digitales, y funciones de contador y frecuencia. La unidad se suministra con opciones de software DLL, LabVIEW, InduSoft, Linux y servidor OPC, de modo que los módulos pueden integrarse en diversos sistemas de software.AplicacionesExpansión de E/S industriales en entornos adversos o con ruido eléctricoAdquisición de datos y control basados en PC mediante E/S conectadas por USB
