PEX-D24 Tarjeta de E/S digital PCI Express, 24 canales TTL con búfer
Tarjeta de E/S digital PCI Express x1 con 24 líneas TTL con búfer, que emula dos puertos PPI 8255 en modo 0. Una opción de sustitución directa para sistemas PIO-D24 y PIO-D24U.
- Interfaz PCI Express x1 con bus de datos de 8 bits
- 24 líneas TTL de entrada/salida digitales con búfer, organizadas en tres puertos bidireccionales de 8 bits
- Emula dos puertos PPI 8255 estándar de la industria (modo 0)
- Sustituta directa de PIO-D24 y PIO-D24U sin cambios en el software ni en los drivers
- Tiempo de respuesta de aproximadamente 2 μs, 500 kHz máximo
- Mayor capacidad de control en las salidas digitales (absorción 64 mA @ 0,8 V, suministro 32 mA @ 2,0 V)
205,00 € por unidad
| 1-9 uds. | 205,00 € | |
|---|---|---|
| 10-30 uds. | 194,00 € | −5 % |
| 31+ uds. | 184,00 € | −10 % |
Información sobre el producto "PEX-D24 Tarjeta de E/S digital PCI Express, 24 canales TTL con búfer"
La PEX-D24 es una tarjeta de E/S digital PCI Express x1 que ofrece 24 líneas de entrada/salida TTL con búfer. Las líneas están organizadas en tres puertos bidireccionales de 8 bits, y la tarjeta emula dos puertos PPI 8255 estándar de la industria en modo 0, por lo que la programación existente estilo 8255 es compatible.
Está diseñada como sustituta directa de las series PIO-D24 y PIO-D24U, sin necesidad de cambios en el software ni en los drivers. El tiempo de respuesta de entrada/salida es de aproximadamente 2 μs (500 kHz máximo), y las salidas digitales ofrecen una mayor capacidad de control, con absorción de 64 mA a 0,8 V y suministro de 32 mA a 2,0 V.
Un ID de tarjeta de 4 bits, ajustado mediante un interruptor SMD, permite al software identificar cada tarjeta cuando hay dos o más instaladas en el mismo ordenador. También se proporcionan cuatro fuentes de interrupción para diseños controlados por eventos.
Aplicaciones
- Actualización de instalaciones PIO-D24 o PIO-D24U existentes a PCI Express
- E/S digital en PC donde varias tarjetas DAQ deben distinguirse por software
| Entrada de alimentación: | 650 mA @ +3.3 V |
|---|---|
| Entradas digitales: | 24 |
| Interfaz: | PCI Express x1 |
| Puertos: | 3 x 8 bits |
| Salidas digitales: | 24 |
| Temperatura de operación: | 0 ~ +60 °C |
| Tipo de producto: | Tarjeta de E/S digital |
Especificaciones
| Hardware | |
|---|---|
| Conector | Hembra DB37 x 1 |
| ID de tarjeta | Sí (4 bits) |
| Entrada digital | |
| Canales | 24 (bidireccional) |
| Tipo | 5 V/TTL |
| Nivel de tensión ON | 2.0 V mín. |
| Nivel de tensión OFF | 0,8 V máx. |
| Velocidad de respuesta | 500 kHz (típico) |
| Modo de disparo | Actualización estática |
| Salida digital | |
| Canales | 24 (bidireccional) |
| Tipo | 5 V/TTL |
| Modo de operación | Actualización estática |
| Tensión de carga | Lógica 0: 0,4 V máx. Lógica 1: 2,4 V mín. |
| Corriente de carga | Sumidero: 64 mA @ 0,8 V Fuente: 32 mA @ 2,0 V |
| Velocidad de respuesta | 500 kHz (típico) |
| Bus PC | |
| Tipo | PCI Express x 1 |
| Bus de datos | 8 bits |
| Alimentación | |
| Consumo | 650 mA @ +3.3 V 0 mA @ +12 V |
| Mecánico | |
| Dimensiones (mm) | 86 x 134 x 22 (W x L x D) |
| Entorno | |
| Temperatura de funcionamiento | 0 ~ +60°C |
| Temperatura de almacenamiento | -20 ~ +70°C |
| Humedad | 5 ~ 85% HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
Descargas
Iniciar sesión
Accesorios
Cable plano, 20 pines, 1 m.
Cable plano, 20 pines, 2 m.
Cable DB37 macho a macho, 90º, 1 m.
Cable macho a macho DB37, 1 m.
Cable DB37 macho a macho, diseño monolítico delgado (alta velocidad), 1,5 m.
Cable DB37 macho a macho, diseño monolítico delgado (alta velocidad), 3 m.
Cable DB37 macho a macho, diseño monolítico delgado, 5 m.
Conector DB37 macho con cubierta de plástico (tipo soldadura).
La DB-24C CR añade 24 salidas digitales de colector abierto NPN a una configuración de adquisición de datos. Las salidas se dividen en cuatro grupos con aislamiento independiente, lo que ayuda a mantener separado el cableado de campo del lado del host y es adecuado para tareas de conmutación como el control de encendido/apagado y el control de procesos.La capacidad de corriente varía según el grupo de canales: 16 canales están clasificados para 100 mA y 8 canales para 600 mA, en ambos casos a 30 Vdc. Cada salida dispone de un indicador de estado LED, y los terminales de tornillo simplifican el cableado de campo. La placa se conecta directamente a placas compatibles con OPTO-22 a través de su conector OPTO-22, e incorpora además un conector D-sub de 37 pines y un conector de 20 pines.Este código de pedido CR incluye un cable plano CA-5015 (50 pines, 1,5 m). Entre los casos de uso típicos se encuentran la gestión energética y la automatización de pruebas. El módulo está certificado según RoHS y WEEE.AplicacionesControl de encendido/apagadoGestión energéticaAutomatización de pruebasControl de procesos

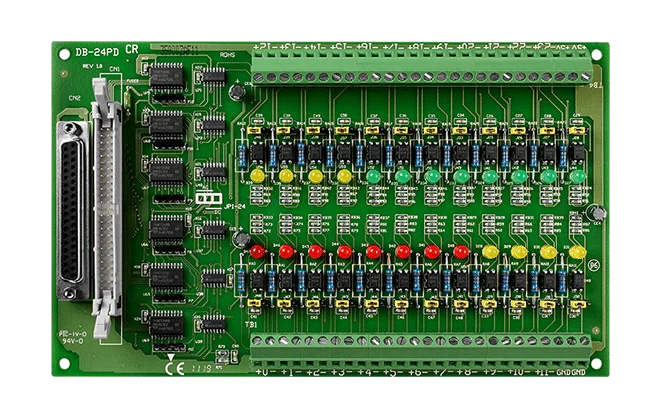

La DB-24PD CR añade 24 canales de entrada digital aislados ópticamente a las tarjetas de entrada digital compatibles con OPTO-22, incluidas las DIO24, DIO48 y DIO144. Cada canal utiliza un optoacoplador bidireccional con una resistencia de detección de corriente, que protege el ordenador host frente a las tensiones de modo común elevadas, los bucles de tierra y los picos de tensión habituales en las plantas industriales.Las entradas de contacto húmedo registran un nivel lógico alto desde 2,8 V hasta 24 V y un nivel lógico bajo a 1 V o menos, por lo que son adecuadas para señales de CC de nivel TTL y superiores. Para señales de CA, la placa registra un nivel lógico alto constante cuando la frecuencia de entrada es de 1 kHz o superior y la tensión es de al menos 4 Vrms. El puente del filtro de CA debe cortocircuitarse cuando se utilizan entradas de CA. El tiempo de respuesta es de 20 µs sin el filtro y de 2,2 ms con él.El pedido incluye un cable macho a macho CA-3710 DB37 (45°, 1 m) para la conexión a la tarjeta compatible. Los usos típicos incluyen control on/off, gestión energética, automatización de pruebas y control de procesos.AplicacionesControl on/offGestión energéticaAutomatización de pruebasControl de procesos
La DB-24POR es una placa hija que proporciona 24 canales de relés PhotoMOS de tipo Form A para conmutar cargas desde un sistema de adquisición de datos. Cada canal está aislado ópticamente, con un aislamiento nominal de 5.000 Vcc, lo que ayuda a mantener separados los circuitos del lado de control y del lado conmutado.Las conexiones de campo se realizan mediante bornes de tornillo, y un LED en cada canal muestra el estado del relé, lo que simplifica la puesta en marcha y la localización de averías. La placa ofrece un conector compatible con OPTO-22 junto con un D-sub de 37 pines y un conector de 20 pines, lo que proporciona varias formas de integrarla con un sistema anfitrión.La información de pedido de la variante CR incluye un cable plano CA-5015 (50 pines, 1,5 m). La placa es adecuada para tareas de conmutación on/off en gestión de energía, control de procesos y automatización de pruebas.AplicacionesControl on/offGestión de energíaAutomatización de pruebasControl de procesos

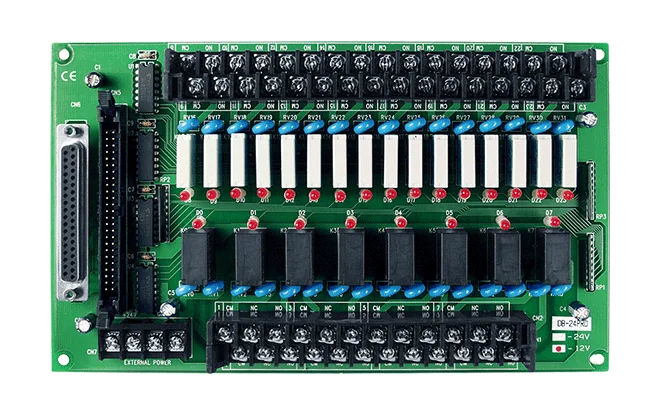

Placa de relés de potencia de 24 canales (12 V). Incluye: CA-3710 (DB37 macho a macho, 45º, 1 m).
