PCI-1002HU CR es la variante de alta ganancia y 44 kS/s de la serie PCI-1002, una tarjeta multifunción PCI universal para adquirir señales analógicas junto con E/S digitales en un PC. Su interfaz PCI universal de 3,3 V/5 V es compatible con una amplia gama de sistemas host, y admite Card ID mediante un conmutador SMD para identificar tarjetas en configuraciones con varias placas.La etapa analógica frontal ofrece 32 canales de entrada asimétrica o 16 canales diferenciales con resolución de 12 bits, con ganancias de 1, 10, 100 y 1000 y rangos bipolares desde ±10 V hasta ±0,01 V. Dieciséis entradas digitales de 5 V/TTL con resistencias de pull-up y pull-down permiten fijar un estado definido a una entrada desconectada o interrumpida, y dieciséis salidas digitales de 5 V/TTL están disponibles para tareas de control. La tarjeta incluye un conector D-Sub CA-4002.El soporte de software abarca Linux, DOS y Windows, con una DLL, un control ActiveX y programas de ejemplo para diversos lenguajes de desarrollo, entre ellos C#.NET, Visual Basic.NET y LabVIEW, para ayudar a los usuarios a crear sus propias aplicaciones.AplicacionesAutomatización de laboratorioEnsayos en producciónInterfaz de sensores

La PCI-1002HU/S CR es una tarjeta multifunción de adquisición de datos PCI universal para ingenieros que necesitan una entrada analógica de 32 canales y 12 bits de hasta 44 kS/s, junto con 16 entradas digitales TTL y 16 salidas digitales TTL. Funciona tanto en ranuras PCI de 3,3 V como de 5 V, y su rango de entrada de alta ganancia es adecuado para señales de bajo nivel. Esta variante se suministra con un cable D-Sub CA-3710.Las entradas analógicas pueden configurarse como 32 canales asimétricos o 16 canales diferenciales, con ganancias de 1, 10, 100 y 1000 y rangos bipolares desde ±10 V hasta ±0,01 V. El disparo puede realizarse por software, mediante un temporizador interno programable o mediante una señal externa de 5 V/TTL, y la transferencia de datos puede hacerse por sondeo o por interrupción. Las entradas digitales incluyen resistencias de pull-up y pull-down, de modo que un canal mantiene un estado definido cuando está desconectado o interrumpido.La tarjeta cuenta con una DLL, un control ActiveX y programas de ejemplo para varios lenguajes y sistemas operativos, entre ellos Linux, DOS y Windows. La PCI-1002LU/HU se presenta como sustituta de la PCI-1002L/H sin cambios en el software ni en los drivers. El rango de temperatura de funcionamiento es de 0 ~ +60 °C.AplicacionesAutomatización de laboratorioEnsayos en producciónInterfaz de sensores

PCI-1002LU CR es una tarjeta universal de adquisición de datos PCI para ingenieros que necesitan una etapa de entrada analógica de 12 bits con E/S digitales en la misma tarjeta. Es compatible con el bus PCI de 3,3 V y de 5 V y ofrece 32 canales de entrada analógica asimétricos o 16 diferenciales, muestreados a hasta 110 kS/s con el rango de baja ganancia.La tarjeta también incluye 16 canales de entrada digital y 16 canales de salida digital, todos de 5 V/TTL. Las resistencias pull-up y pull-down en las entradas digitales permiten predefinir el estado cuando un canal está desconectado o interrumpido, en lugar de quedar flotante. Se ofrece como sustitución directa del PCI-1002L/H, sin necesidad de modificar el software ni los controladores existentes.Hay soporte de controladores para Linux, DOS y Windows, con una DLL y un control ActiveX. Se proporcionan programas de ejemplo para una amplia gama de entornos C/C++, Delphi, Visual Basic, C#.NET, Visual Basic.NET y LabVIEW. Este código de pedido incluye un conector D-Sub CA-4002.AplicacionesAutomatización de laboratorioEnsayos en producciónInterfaz de sensores

PCI-1002LU/S CR es una tarjeta universal multifunción de adquisición de datos PCI de 3,3 V/5 V, pensada para ingenieros que necesitan una entrada analógica rápida junto con E/S digitales en un PC. La variante LU utiliza entrada analógica de baja ganancia a hasta 110 kS/s, y la tarjeta se posiciona como sustituto directo de la PCI-1002L/H, sin necesidad de cambios en el software ni en los controladores.La tarjeta ofrece 32 canales de entrada analógica de 12 bits en modo asimétrico (single-ended) o 16 en modo diferencial, 16 entradas digitales y 16 salidas digitales, todas a niveles de 5 V/TTL. Las resistencias de pull-up y pull-down en los canales DI permiten definir el estado de entrada cuando un canal está desconectado o interrumpido, en lugar de quedar flotante.Este código de pedido incluye el cable D-Sub CA-3710. Se suministran controladores y una DLL con control ActiveX para Linux, DOS y Windows, con programas de ejemplo para varios entornos C/C++, Delphi, Visual Basic, C# y LabVIEW.AplicacionesAutomatización de laboratorioEnsayos en producciónInterfaz de sensores

PCI-1202HU CR es una tarjeta universal de adquisición de datos multifunción PCI para ingenieros que necesitan captura analógica sin huecos de hasta 44 kS/s en un PC. Ofrece 32 entradas analógicas de 12 bits de extremo único o 16 diferenciales, dos salidas analógicas y 16 canales de entrada y 16 de salida digital de 5 V/TTL cada uno, todo en una sola tarjeta.Esta variante HU es el modelo de 44 kS/s con FIFO de 1K palabras. Frente a la versión LU de 110 kS/s, cambia velocidad de muestreo por rangos de entrada más finos, hasta ±0,005 V de fondo de escala en sus configuraciones bipolares. Las versiones con FIFO de 8K son la opción cuando el almacenamiento en búfer importa más que el coste de una única tarjeta. La tarjeta es compatible con el bus PCI de 3,3 V y 5 V e incluye el conector D-Sub CA-4002.La placa ofrece disparo por software, por temporizador interno y por señal externa de 5 V/TTL, con un controlador Magic Scan y captura continua para tareas de adquisición exigentes. Las entradas digitales incluyen resistencias de pull-up y pull-down, y un interruptor de Card ID de 4 bits ayuda a identificar las placas en sistemas con varias tarjetas.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración de patrones digitales desde puertos de E/S digital

PCI-1202HU/S CR es una tarjeta universal de adquisición de datos PCI para ingenieros que necesitan entrada analógica de 12 bits y alta velocidad junto con E/S digital en una sola tarjeta. Se instala en un bus PCI de 3,3 V o 5 V y ofrece 32 canales de entrada analógica de terminación simple o 16 diferenciales, muestreados a hasta 44 kS/s, con una FIFO de 8K palabras que almacena los datos durante el funcionamiento multitarea intensivo.En comparación con las variantes CR suministradas con un conector D-Sub CA-4002, este código de pedido incluye una tarjeta hija DB-1825. La tarjeta también ofrece dos canales de salida analógica, 16 entradas digitales con resistencias pull-up y pull-down, y 16 salidas digitales con niveles de 5 V/TTL. Son compatibles el software, el temporizador interno programable y los disparadores externos, y un interruptor de ID de tarjeta facilita la identificación de placas en sistemas con múltiples tarjetas.Usos típicos incluyen adquisición de datos de alta velocidad, monitorización y control de procesos, análisis de vibraciones y generación de patrones digitales desde el puerto de E/S digital.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración de patrones digitales desde el puerto de E/S digital

La PCI-1202LU CR es una tarjeta universal de adquisición de datos PCI para ingenieros que necesitan entrada analógica rápida de 12 bits en un PC. Ofrece 32 entradas de terminación simple o 16 diferenciales, con muestreo de hasta 110 kS/s y una FIFO de 1024 muestras para almacenar datos entre la tarjeta y el host.Además de la entrada analógica, la tarjeta incluye 2 salidas analógicas, 16 entradas digitales TTL/5 V con resistencias de pull-up y pull-down, 16 salidas digitales TTL/5 V y tres canales temporizador/contador de 16 bits. Admite disparo por software, reloj interno (pacer) y disparo externo 5 V/TTL, con transferencia de datos por sondeo (polling).Este código de pedido corresponde a la variante de baja ganancia de 110 kS/s con FIFO de 1K palabras. La versión HU muestrea a 44 kS/s para trabajos de alta ganancia, y las versiones /8K añaden una FIFO de 8K muestras. La tarjeta se suministra con un conector D-Sub CA-4002.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración de patrones digitales desde el puerto de E/S digital

PCI-1202LU/8K CR es una tarjeta de adquisición de datos PCI de 12 bits para ingenieros que necesitan un muestreo rápido y sin huecos dentro de un PC. Ofrece 32 entradas analógicas de terminación simple o 16 diferenciales, muestreadas a hasta 110 kS/s, con una FIFO hardware de 8K palabras que ayuda a evitar el desbordamiento de datos cuando el host está ocupado con otras tareas bajo Windows o Linux.La interfaz PCI universal funciona tanto en ranuras de bus de 3,3 V como de 5 V. La tarjeta incluye 16 entradas digitales con resistencias pull-up y pull-down, 16 salidas digitales con niveles 5 V/TTL y dos salidas analógicas. La adquisición puede iniciarse por software, mediante el temporizador programable interno o con un disparo externo de 5 V/TTL, con control MagicScan y soporte de captura continua. Un interruptor de ID de tarjeta de cuatro bits facilita la identificación de placas en sistemas con varias tarjetas.El paquete incluye un conector D-Sub CA-4002. La tarjeta es adecuada para adquisición de datos de alta velocidad, monitorización y control de procesos, análisis de vibraciones y generación de patrones digitales desde el puerto de E/S digital.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración de patrones digitales desde el puerto de E/S digital

La PCI-1202LU/S CR es una tarjeta universal PCI multifunción de adquisición de datos para trabajos de entrada analógica de alta velocidad en sistemas basados en PC. Ofrece 32 entradas analógicas de terminación simple o 16 diferenciales, con resolución de 12 bits y muestreo de hasta 110 kS/s, junto con 2 salidas analógicas, 16 entradas digitales y 16 salidas digitales, todas con niveles de 5 V/TTL.Esta variante se suministra con una tarjeta hija DB-1825 en lugar del conector D-Sub CA-4002, y utiliza la FIFO de 8 K palabras indicada en su información de pedido para almacenar en búfer las muestras analógicas. La tarjeta funciona tanto en ranuras PCI universales de 3,3 V como de 5 V, y el interruptor de ID de tarjeta de 4 bits ayuda a identificar las tarjetas en sistemas con varias tarjetas.Los usos típicos incluyen adquisición de datos de alta velocidad, monitorización y control de procesos, análisis de vibraciones y generación de patrones digitales desde el puerto de E/S digital.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración de patrones digitales desde el puerto de E/S digital

La PCI-1602FU CR es una tarjeta multifunción de alta velocidad para la adquisición de datos basada en PC. Este código de pedido corresponde a la versión de 200 kS/s de la serie PCI-1602U: muestrea sus entradas analógicas de 16 bits a hasta 200 kS/s y almacena los resultados en una FIFO de hardware de 8192 muestras, lo que resulta útil para capturar señales rápidas o multicanal en un PC anfitrión.La tarjeta se instala en ranuras PCI Universal y funciona tanto con buses PCI de 3,3 V como de 5 V. Las entradas analógicas pueden configurarse mediante puente como 32 canales asimétricos o 16 canales diferenciales, con ganancia programable de 1, 2, 4 y 8. Además de la parte analógica, ofrece una salida analógica de 2 canales de 12 bits y 16 canales de entrada digital y 16 de salida digital de 5 V/TTL, con resistencias de pull-up y pull-down en los canales DI. La tarjeta es compatible en patillaje con la PCI-1602/F y no requiere cambios en el software o los drivers existentes.Este pedido incluye un conector D-Sub CA-4002. El soporte de drivers abarca Linux, DOS y Windows, con una DLL y un control ActiveX, además de programas de ejemplo para varios entornos C, Visual Basic, C#.NET y LabVIEW. Un interruptor de ID de tarjeta permite al software identificar cada tarjeta cuando hay dos o más instaladas en el mismo equipo.AplicacionesSistema de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGenerador de patrones digitales desde el puerto de E/S digital

La PCI-1602FU/S CR es una tarjeta multifunción de alta velocidad para PC pensada para ingenieros que necesitan adquisición analógica multicanal rápida junto con E/S digitales. Su convertidor de 16 bits muestrea a hasta 200 kS/s, y la FIFO de 8192 muestras almacena los datos en búfer para que el PC anfitrión pueda seguir el ritmo de adquisición.Las entradas analógicas están disponibles como 32 canales de entrada simple o 16 diferenciales, con ganancia programable de 1, 2, 4 y 8 y rangos bipolares de ±1,25 V a ±10 V. Un controlador MagicScan integrado gestiona el escaneo multicanal, y el disparo puede ser por software, por temporizador interno (pacer) o externo (5 V/TTL). Dos salidas analógicas de 12 bits, 16 entradas digitales y 16 salidas digitales (5 V/TTL) completan el conjunto de E/S.La tarjeta se instala en una ranura PCI universal de 3,3 V/5 V e incluye un interruptor de ID de tarjeta, de modo que las tarjetas individuales pueden identificarse por software cuando hay dos o más instaladas en el mismo ordenador. Es un sustituto directo de la PCI-1602/F, sin cambios en el software ni en los controladores, y el cable D-Sub CA-3710 suministrado la conecta a las señales externas.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración de patrones digitales desde el puerto de E/S digital

La PCI-1602U CR es una tarjeta multifunción de alto rendimiento para E/S analógicas y digitales de alta velocidad en un PC. Utiliza la interfaz PCI universal, por lo que funciona tanto en un bus PCI de 3,3 V como de 5 V. El convertidor AD de 16 bits muestrea a hasta 100 kS/s, con almacenamiento en búfer mediante una FIFO hardware de 8 K muestras y un controlador MagicScan para el escaneo multicanal.Las entradas analógicas se pueden configurar como 32 canales de entrada asimétrica o 16 canales diferenciales mediante puentes, con una ganancia programable de 1, 2, 4 u 8 y rangos bipolares desde ±1,25 V hasta ±10 V. Dos salidas analógicas de 12 bits y 16 canales de entrada digital y 16 de salida digital de 5 V/TTL completan el conjunto de E/S. Las resistencias de pull-up y pull-down en las entradas digitales mantienen un estado predefinido cuando los canales están desconectados o interrumpidos.Un interruptor de ID de tarjeta permite al software identificar esta placa cuando hay dos o más tarjetas PCI-1602U instaladas en el mismo equipo. El soporte de software abarca Linux, DOS y Windows, con una DLL, un control ActiveX y programas de ejemplo para varios entornos de desarrollo. Este código de pedido incluye un conector D-Sub CA-4002.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración de patrones digitales desde el puerto de E/S digital

La PCI-1602U/S CR es la versión de 100 kS/s de la tarjeta multifunción PCI-1602U. Combina una sección de entrada analógica de 16 bits, una salida analógica de 2 canales de 12 bits y 16 canales de entrada y 16 canales de salida digital de 5 V/TTL en una única tarjeta PCI universal. La tarjeta admite tanto el bus PCI de 3,3 V como el de 5 V, por lo que puede instalarse en cualquier tipo de ranura.Las entradas analógicas se seleccionan mediante puentes entre 32 canales asimétricos y 16 canales diferenciales, con una ganancia programable de 1, 2, 4 u 8. Una FIFO hardware de 8192 muestras y un controlador MagicScan para el escaneo multicanal permiten una adquisición de alta velocidad. El conmutador Card ID integrado permite al software identificar cada tarjeta cuando hay dos o más instaladas en el mismo ordenador.Esta tarjeta es totalmente compatible con la PCI-1602/F y puede utilizarse como sustituto directo sin cambios en el software ni en los controladores. Se suministran una DLL, un control ActiveX y programas de ejemplo en varios lenguajes, y la tarjeta es compatible con Linux, DOS y Windows. El pedido incluye un cable D-Sub CA-3710.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración de patrones digitales desde el puerto de E/S digital

PCI-1800HU CR es una tarjeta universal de adquisición de datos PCI para ingenieros que necesitan entrada analógica multicanal junto con salida analógica y E/S digital en una sola ranura. La tarjeta funciona tanto con buses PCI de 3,3 V como de 5 V y ofrece 16 canales de entrada analógica de terminación simple u 8 canales diferenciales, con un convertidor de 12 bits que funciona a hasta 44 kS/s. Esta variante HU es el miembro de menor velocidad de la serie PCI-1800; la variante LU ofrece 330 kS/s.La tarjeta incluye dos salidas analógicas de 12 bits, 16 entradas digitales y 16 salidas digitales, todas con niveles de 5 V/TTL. MagicScan, un controlador integrado de escaneo A/D, gestiona la selección de canales, el ajuste de ganancia, el tiempo de estabilización, el disparo del ADC y la recuperación de datos, y puede aplicar un código de ganancia distinto a cada canal durante un escaneo de canales. Un interruptor de ID de tarjeta permite al software identificar cada placa individual cuando hay dos o más tarjetas instaladas en un mismo ordenador, y los puentes de pull-up y pull-down establecen un estado DI definido cuando las entradas están desconectadas o rotas.El soporte de software abarca Linux, DOS, Windows 98/NT/2000 y Windows XP/2003/2008/Vista/7 de 32 y 64 bits. El SDK incluye DLL, controles ActiveX y programas de ejemplo para varios entornos de desarrollo, entre ellos Visual Basic, C#.NET y LabVIEW. El paquete incluye un conector D-Sub CA-4002.AplicacionesSistema de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibraciones

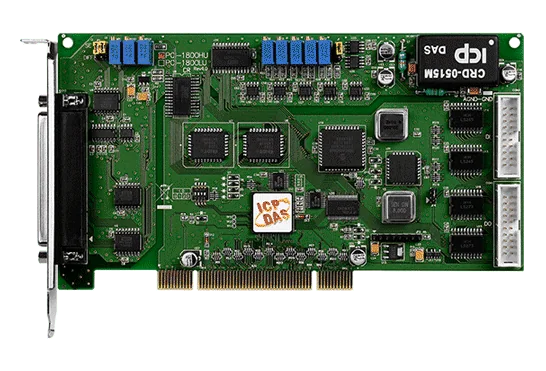

La PCI-1800HU/S CR es una tarjeta universal de adquisición de datos PCI para ingenieros que necesitan entrada analógica multicanal, salida analógica y E/S digital TTL en una sola tarjeta. Su convertidor A/D de 12 bits funciona a hasta 44 kS/s y admite 16 entradas de extremo sencillo u 8 diferenciales, con rangos de ganancia programables de 0,5 a 1000.El controlador MagicScan gestiona la selección de canales, la ganancia, el tiempo de establecimiento, el disparo del ADC y la lectura de datos, de modo que cada canal de un barrido puede usar su propio código de ganancia mientras la velocidad agregada se mantiene en 44 kS/s. El disparo puede realizarse por software, mediante el generador de cadencia interno o con una señal externa de 5 V/TTL, y los datos se leen por sondeo a través de una FIFO de 1024 muestras.Este código de pedido incluye la placa de bornes DB-8225 y un cable D-Sub CA-3710 para un cableado de campo sencillo. La tarjeta es compatible con una ranura PCI universal de 3,3 V o 5 V, y el interruptor Card ID permite al software identificar cada tarjeta individual cuando se instalan dos o más en un mismo ordenador.AplicacionesSistema de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibraciones

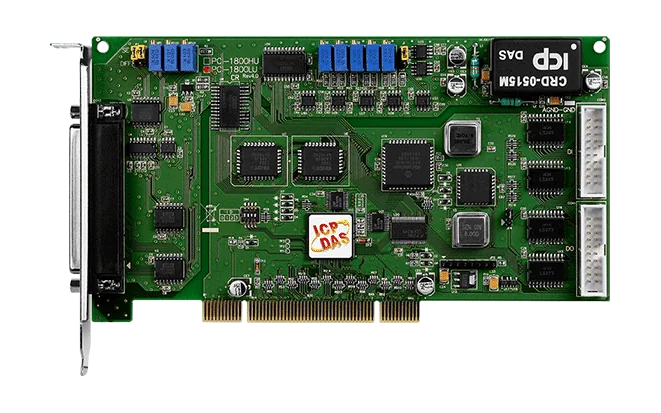

La PCI-1800LU CR es una tarjeta universal de adquisición de datos PCI para ingenieros que necesitan entradas analógicas multicanal rápidas junto con E/S analógicas y digitales en una sola ranura PCI. Acepta señalización de bus PCI tanto de 3,3 V como de 5 V y ofrece 16 canales de entrada analógica asimétricos o 8 diferenciales, con un convertidor de 12 bits que funciona a hasta 330 kS/s.El controlador MagicScan gestiona la selección de canales, el ajuste de ganancia, el tiempo de establecimiento, el disparo del ADC y la recuperación de datos, de modo que se pueden usar códigos de ganancia por canal durante el escaneo de canales manteniendo la velocidad de muestreo completa. Dos salidas analógicas de 12 bits, 16 entradas digitales TTL con resistencias de pull-up o pull-down seleccionables y 16 salidas digitales TTL completan la tarjeta.Este código de pedido incluye un conector D-Sub CA-4002. La variante /S (PCI-1800LU/S CR) se suministra en su lugar con una placa de terminales DB-8225 y un cable D-Sub CA-3710, mientras que la PCI-1800HU CR ofrece la misma tarjeta a 44 kS/s.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibraciones

PCI-1800LU/S CR es una tarjeta universal de adquisición de datos PCI para ingenieros que necesitan entrada analógica multicanal rápida junto con E/S digital en una única ranura del PC. El convertidor A/D de 12 bits muestrea hasta 330 kS/s y acepta 16 entradas asimétricas o 8 diferenciales, con ganancia y rangos seleccionables por software, desde ±10 V bipolar hasta ±0,005 V, y 0 a 10 V unipolar hasta 0 a 0,01 V.El controlador MagicScan gestiona la selección de canales, el ajuste de ganancia, el tiempo de estabilización, el disparo del ADC y la recuperación de datos, de modo que cada canal de un barrido puede usar su propio código de ganancia mientras el barrido completo sigue funcionando a hasta 330 kS/s. Dos salidas analógicas de 12 bits, 16 entradas digitales TTL con resistencias pull-up o pull-down seleccionables y 16 salidas digitales TTL completan el conjunto de E/S. Un interruptor de ID de tarjeta de 4 bits permite al software identificar cada tarjeta cuando hay dos o más instaladas en el mismo ordenador.Este código de pedido incluye una placa de terminales DB-8225 y un cable D-Sub CA-3710, de modo que el cableado de campo puede terminarse sin un kit de conectores adicional. El modelo de 330 kS/s es la variante más rápida de la pareja LU/HU; la PCI-1800HU/S CR ofrece el mismo número de canales a 44 kS/s. El soporte SDK incluye DLL, un control ActiveX y programas de ejemplo para varios entornos de desarrollo, entre ellos Visual Basic, C#.NET y LabVIEW.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibraciones

La PCI-1802HU CR es una tarjeta de adquisición de datos multifunción para PC con ranura PCI universal. Combina una sección de entrada analógica de 12 bits con muestreo de hasta 44 kS/s, dos salidas analógicas de 12 bits y E/S digitales de 5 V/TTL, de modo que una sola tarjeta puede cubrir la mayoría de las tareas de adquisición y control en un PC anfitrión.Elija esta variante cuando necesite la frecuencia de muestreo de 44 kS/s en lugar de los 330 kS/s de la PCI-1802LU. Cada entrada analógica puede configurarse para una amplia gama de ganancias y rangos bipolares o unipolares, y el controlador MagicScan gestiona el escaneo multicanal por hardware. La FIFO de 8192 muestras almacena los datos durante la adquisición.Dispone de un interruptor de ID de tarjeta de 4 bits para que el software identifique cada tarjeta cuando se instalan dos o más en un mismo ordenador.Incluye un conector D-Sub CA-4002 para el cableado de campo.El soporte de software abarca Linux, DOS y Windows, con una DLL, un control ActiveX y programas de ejemplo en varios lenguajes y para LabVIEW.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibraciones

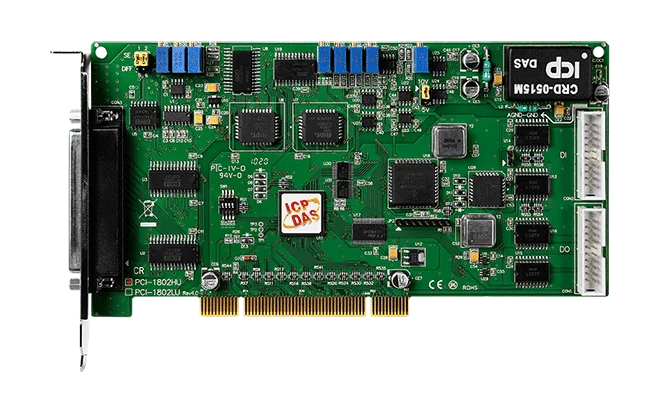

La PCI-1802HU/S CR es una tarjeta de adquisición de datos multifunción de alta velocidad para ranuras PCI universales, que combina entrada analógica, salida analógica y E/S digitales TTL en una sola tarjeta. Esta versión muestrea a hasta 44 kS/s, lo que la convierte en la opción de menor velocidad de la familia PCI-1802 para ingenieros que necesitan adquisición multicanal sin la tasa superior de 330 kS/s. Se suministra con un cable D-Sub CA-3710.La tarjeta ofrece 32 entradas analógicas de terminación simple o 16 diferenciales, seleccionables mediante puente, con un PGA programable para rangos de ganancia baja y alta. Una FIFO hardware de 8192 muestras y un controlador MagicScan permiten el escaneo multicanal. El disparo puede ser por software, por temporizador interno (pacer) o mediante una señal externa de 5 V/TTL. Una salida analógica de 2 canales de 12 bits y 16 canales de entrada digital y 16 de salida digital de 5 V/TTL completan el conjunto de E/S.Un interruptor Card ID integrado permite al software identificar cada tarjeta individual cuando hay dos o más instaladas en el mismo ordenador. Las resistencias pull-high y pull-low en los canales DI definen un estado conocido cuando las entradas están desconectadas o flotando. La tarjeta está diseñada como reemplazo directo del PCI-1802H sin cambios de software ni de drivers, y se proporcionan drivers y programas de ejemplo para entornos Linux, DOS y Windows.AplicacionesSistema de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibraciones

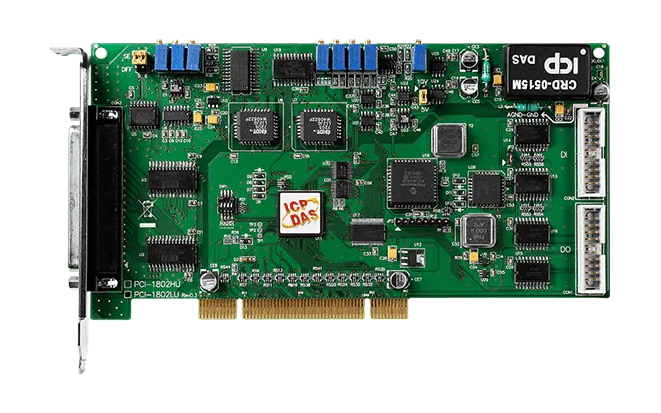

La PCI-1802LU CR es una tarjeta de adquisición de datos multifunción de alta velocidad para PC de sobremesa con ranura Universal PCI. Su convertidor analógico-digital de 12 bits muestrea a hasta 330 kS/s y puede configurarse como 32 entradas de una sola terminación o 16 diferenciales, con una FIFO por hardware de 8K muestras para almacenar temporalmente los datos adquiridos. Es adecuada para ingenieros que necesitan adquisición rápida multicanal junto con salidas de control en una sola tarjeta.Las opciones de ganancia y rango de entrada analógica cubren señales bipolares y unipolares, y un controlador MagicScan gestiona el escaneo multicanal. La tarjeta también incluye dos salidas analógicas de 12 bits, 16 canales de entrada digital de 5 V/TTL y 16 canales de salida digital de 5 V/TTL, con resistencias pull-up y pull-down en las entradas digitales para que los canales desconectados presenten un estado definido.La tarjeta es un reemplazo directo de la PCI-1802L/H sin necesidad de modificar el software o los drivers existentes. Un interruptor de Card ID permite al software distinguir dos o más tarjetas en el mismo ordenador. El conector D-Sub CA-4002 se incluye con este código de pedido.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibraciones

PCI-1802LU/S CR es una tarjeta de adquisición de datos multifunción de alta velocidad para ranuras PCI universales. Combina en una sola tarjeta una sección de entradas analógicas de 12 bits y 330 kS/s con salidas analógicas y digitales, y se suministra con un cable D-Sub CA-3710.Las entradas analógicas se seleccionan mediante jumpers entre 32 canales de entrada single-ended y 16 canales diferenciales, con una etapa de ganancia programable y una FIFO de hardware de 8192 muestras. El controlador MagicScan integrado gestiona el escaneo multicanal, y la adquisición puede iniciarse por software, por el pacer interno o mediante un disparo externo de 5 V/TTL.Frente a la PCI-1802LU CR, que se suministra con un conector D-Sub CA-4002, esta variante incluye el cable CA-3710. El soporte de controladores abarca Linux, DOS y Windows, con una DLL, un control ActiveX y programas de ejemplo para varios lenguajes y LabVIEW.AplicacionesSistema de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibraciones

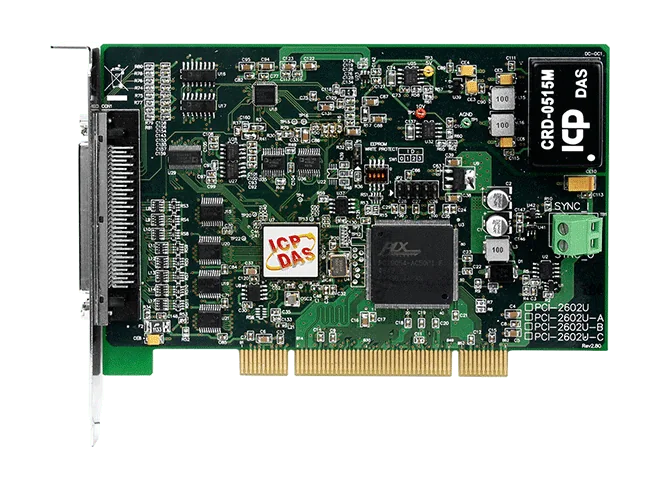

La PCI-2602U es una tarjeta de adquisición de datos multifunción de alta velocidad para ranuras PCI universales. Está pensada para ingenieros que necesitan captura analógica rápida junto con salida analógica y E/S digitales programables en una sola tarjeta, con la carga de adquisición gestionada en gran medida por la propia tarjeta en lugar del procesador del host.Adquisición y acondicionamiento de señal: El ADC de 16 bits muestrea a hasta 1 MS/s y almacena los datos en un FIFO hardware de 8192 muestras. MagicScan automatiza la selección de canales, la ganancia, el tiempo de estabilización y la conversión, y las entradas digitales programables incluyen un filtro para suprimir el ruido, los transitorios y el rebote de contactos en entornos eléctricamente hostiles.Disparo por software, por temporizador y externo, analógico o digital, para una captura sincronizadaOpciones de transferencia de datos por sondeo, por interrupción y por DMACalibración por software con datos de calibración almacenados en EEPROM, por lo que no se necesitan jumpers ni potenciómetros de ajusteInterruptor integrado de Card ID de 4 bits para distinguir varias tarjetas en un mismo sistemaLa tarjeta es compatible con DOS y Windows, e incluye una DLL, un control ActiveX y programas de ejemplo para varios entornos de desarrollo, como Visual C++, Visual Basic.NET, C#.NET y LabVIEW.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibraciones

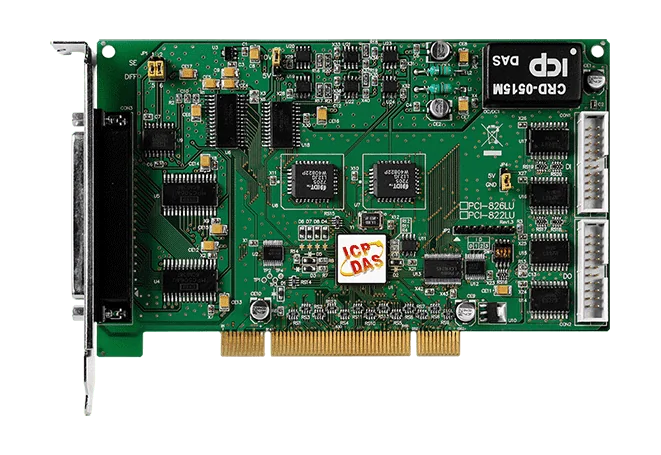

La PCI-822LU CR es una tarjeta multifunción PCI para ingenieros que necesitan adquisición analógica rápida junto con E/S digitales en una sola tarjeta. Su convertidor A/D de 12 bits funciona a hasta 250 kS/s, y una FIFO de hardware de 8 K muestras almacena las lecturas para que el PC host pueda seguir el ritmo del flujo de datos.La configuración de entradas se selecciona mediante puentes, lo que permite 32 entradas analógicas de terminación simple o 16 diferenciales con ganancia programable (1, 2, 4, 8). El controlador MagicScan integrado gestiona la selección de canales, la ganancia, el tiempo de establecimiento y el disparo de la conversión, lo que reduce la carga de procesamiento de la CPU, incluso al escanear canales con distintos códigos de ganancia.La tarjeta también ofrece dos salidas analógicas de 16 bits y 32 canales digitales bidireccionales de 5 V/TTL con resistencias pull-up y pull-down y lectura de retorno de las salidas digitales. Un interruptor de ID de tarjeta permite que el software identifique cada tarjeta individual cuando hay dos o más PCI-822LU instaladas en un mismo ordenador. El código de pedido incluye un conector D-Sub CA-4002.AplicacionesSistema de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibraciones

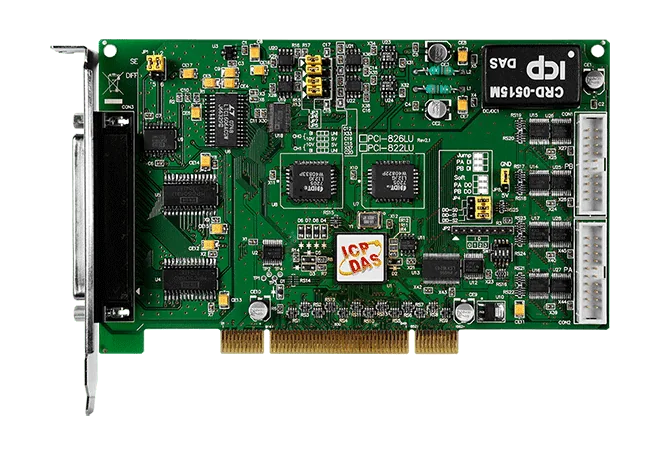

La PCI-826LU CR es una tarjeta multifunción de adquisición de datos para ranuras PCI que combina en una sola placa entrada analógica de alta velocidad, salida analógica y E/S digital programable. Su interfaz PCI universal admite buses PCI de 3,3 V y 5 V, lo que la hace adecuada para una gran variedad de ordenadores.El convertidor A/D de 16 bits muestrea a hasta 250 kS/s y dispone de una FIFO hardware de 8 K muestras como buffer. Un controlador MagicScan integrado gestiona la selección de canales, la ganancia, el tiempo de establecimiento, la conversión y la recuperación de datos, de modo que la CPU del host queda en gran medida descargada, incluso al escanear canales con distintos códigos de ganancia. Admite disparadores por software y por pacer, con transferencia de datos por sondeo (polling) o por interrupción.Las resistencias pull-up y pull-down en las entradas digitales mantienen los canales sin conectar en un nivel definido, y el estado de las salidas digitales puede leerse a nivel de registro. Un conmutador Card ID permite al software identificar cada tarjeta cuando hay dos o más PCI-826LU instaladas en el mismo ordenador. El código de pedido incluye un conector D-Sub CA-4002.AplicacionesSistema de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibraciones
