uPAC-5000

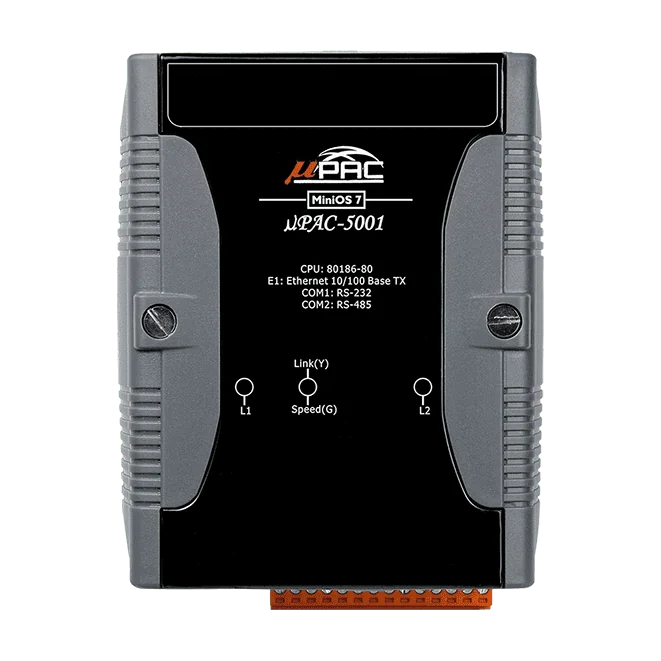

El uPAC-5001 CR es un controlador programable de automatización diseñado para conectar dispositivos de campo serie a Ethernet. Ejecuta el sistema operativo MiniOS7 y se programa en C con los kits de herramientas de desarrollo de software incluidos, entre ellos bibliotecas Modbus, de modo que los dispositivos serie pueden dotarse de conectividad Ethernet e Internet sin necesidad de pilas de comunicación a medida.La conectividad incluye un puerto Ethernet 10/100 Base-TX, un puerto RS-232 y un puerto RS-485, con velocidades serie de hasta 115200 bps. Los datos pueden exponerse a paquetes SCADA mediante el protocolo estándar Modbus. El almacenamiento comprende 512 KB de memoria flash, 16 KB de EEPROM y ampliación con microSD de hasta 32 GB.Para la ampliación local de hardware, el controlador dispone de un bus de expansión de E/S para módulos XW-board. Entre las funciones de fiabilidad se incluyen entradas de alimentación redundantes que admiten +12 ~ 48 VDC, un temporizador watchdog integrado, un reloj en tiempo real y dos LED de estado programables. El equipo está clasificado para funcionar entre -25 ~ +75 °C y se monta en carril DIN.AplicacionesIncorporación de conectividad Ethernet e Internet a dispositivos serie existentesIntercambio de datos Modbus con sistemas SCADA como Indusoft, ISaGRAF, DasyLab, Trace Mode, Citect e iFixControl local con E/S ampliables en armarios industriales de carril DIN

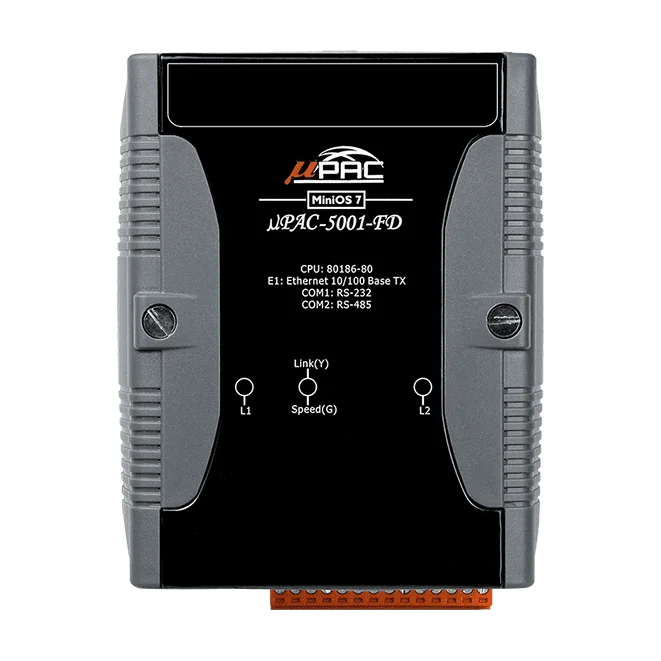

El uPAC-5001-FD es un controlador programable de automatización (PAC) con conexión Ethernet, basado en una CPU 80186 de 80 MHz y en el entorno MiniOS7 de ICP DAS. Está pensado para ingenieros que necesitan integrar dispositivos serie RS-232 o RS-485 en una red Ethernet y exponer sus datos a sistemas SCADA mediante el protocolo estándar Modbus.El software de aplicación se desarrolla en C con los kits de desarrollo de ICP DAS, que incluyen bibliotecas Modbus. El almacenamiento comprende 512 KB de memoria flash, 16 KB de EEPROM y 256 MB de memoria NAND flash, con ampliación mediante microSD de hasta 32 GB. La unidad también incorpora un número de serie de hardware de 64 bits, un reloj en tiempo real, un temporizador watchdog y dos LED de estado programables.Un bus de expansión de E/S admite módulos XW-board para expansión de entradas y salidas analógicas (A/D, D/A), entradas y salidas digitales (D/I, D/O) y expansión serie. La alimentación es de +12 ~ 48 VDC con entradas redundantes, y la unidad está clasificada para funcionar entre -25 ~ +75 °C con montaje en carril DIN.AplicacionesIntegración de dispositivos serie RS-232 y RS-485 en redes EthernetIntercambio de datos basado en Modbus con software SCADAControl local con E/S de expansión mediante el bus XW-board

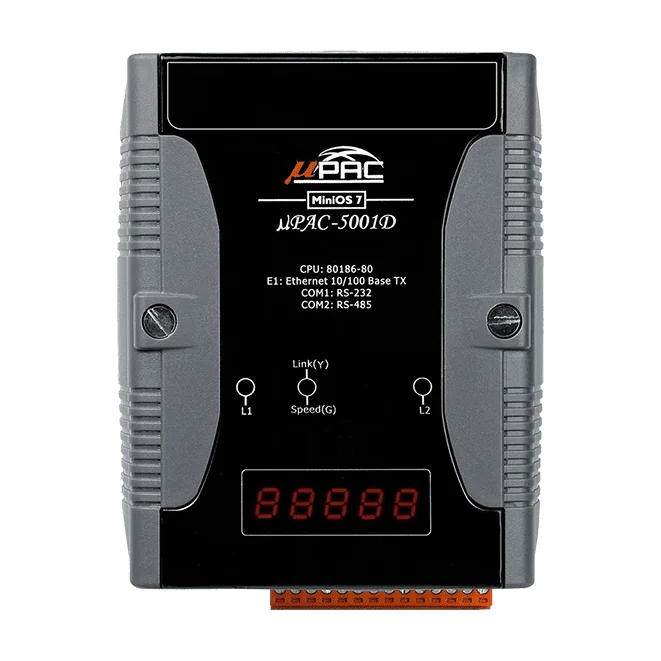

El uPAC-5001D es un controlador de automatización programable compacto basado en una CPU 80186 a 80 MHz bajo el entorno MiniOS7. Está pensado para ingenieros que necesitan conectar dispositivos de campo serie a una red Ethernet, con un puerto 10/100 Base-TX junto a un puerto RS-232 y un puerto RS-485 para la conexión de dispositivos.El código de aplicación se escribe en C con los kits de desarrollo de software suministrados, que incluyen bibliotecas Modbus, de modo que los datos de los equipos serie puedan ponerse a disposición de paquetes SCADA mediante el protocolo Modbus estándar. El almacenamiento consta de 512 KB de memoria Flash, 16 KB de EEPROM y una ranura microSD compatible con tarjetas de hasta 32 GB.Para la ampliación de hardware local, el controlador dispone de un bus de expansión de E/S que admite módulos XW-board. La retroalimentación local se realiza mediante una pantalla LED de 7 segmentos de 5 dígitos y dos LED de estado programables, y la unidad cuenta con entradas de alimentación redundantes para un rango de alimentación de +12 ~ 48 VDC. Este código de pedido corresponde a la versión conforme con RoHS.AplicacionesIntegración de dispositivos serie en comunicaciones Ethernet e InternetComunicación basada en Modbus con software SCADA como Indusoft, ISaGRAF, DasyLab, Trace Mode, Citect e iFixSistemas de E/S ampliables mediante módulos XW-board en el bus de expansión
El uPAC-5001D-FD es un controlador programable de automatización para ingenieros que necesitan conectar dispositivos serie a Ethernet sin una pasarela independiente. Su CPU 80186-80 ejecuta el framework MiniOS7, y el kit de desarrollo en lenguaje C con librerías Modbus permite programar en el controlador tanto la lógica de control como las rutinas de comunicación.Los dispositivos serie conectados a los puertos RS-232 o RS-485 pueden ser consultados y expuestos a través del puerto Ethernet 10/100 Base-TX, y el protocolo Modbus estándar facilita la conexión con los paquetes SCADA habituales. Para el almacenamiento, la unidad combina 512 KB de Flash, 16 KB de EEPROM y 256 MB de memoria NAND Flash, con expansión microSD de hasta 32 GB. Un reloj en tiempo real y un temporizador watchdog permiten un funcionamiento desatendido.El hardware puede ampliarse mediante el bus de expansión de E/S XW-board, que da acceso a E/S analógicas y digitales y a puertos serie en las tarjetas adicionales de la gama uPAC-5000. Las entradas de alimentación redundantes aceptan de +12 a 48 VDC, y la carcasa para carril DIN se adapta a la instalación en armarios de control con un rango de temperatura de funcionamiento de -25 a +75 °C.AplicacionesIntegración de dispositivos serie en redes Ethernet e InternetConectividad SCADA mediante ModbusControl distribuido y adquisición de datos con tarjetas de expansión de E/S
PAC uPAC-5000 programable en lenguaje C con 768 KB de SRAM (con MiniOS7 integrado).
PAC uPAC-5000 con 768 KB de SRAM, basado en lenguaje C y 64 MB de memoria Flash (MiniOS7 integrado).
Controlador uPAC-5002-SM, parte de la serie uPAC-5000 (MiniOS7 integrado), con 768 KB de SRAM, programación en lenguaje C y 512 KB de SRAM respaldada por batería.
Controlador uPAC-5000 basado en lenguaje C con 768 KB de SRAM (MiniOS7 incluido) y pantalla LED.
PAC uPAC-5000 basado en lenguaje C con 768 KB de SRAM y 64 MB de Flash (MiniOS7 integrado) y pantalla LED.
SRAM de 768 KB con base en lenguaje C y SRAM de respaldo por batería de 512 KB, uPAC-5000 (MiniOS7 integrado) con pantalla LED.
uPAC-5000 con LAN y ZigBee (dispositivo de función completa).
PAC uPAC-5000 con MiniOS7
La categoría uPAC-5000 agrupa los controladores programables de automatización (PAC) basados en lenguaje C que ejecutan MiniOS7. Los modelos son PAC con Ethernet y puertos RS-232/RS-485, en las familias uPAC-5001 y uPAC-5002. Las variantes llevan el sufijo D para disponer de pantalla LED, FD para añadir almacenamiento flash (64 MB o 256 MB de NAND Flash según el modelo) o SM para 512 KB de SRAM con respaldo por batería. El uPAC-5901D añade ZigBee como dispositivo de función completa junto a la LAN.
Al elegir, compare el tamaño de la SRAM y de la flash, si necesita memoria con respaldo por batería para conservar datos y si resulta útil una pantalla frontal para ver el estado en local. El número y tipo de puertos serie y la necesidad de un enlace inalámbrico ZigBee son los otros puntos que conviene contrastar con la aplicación.
