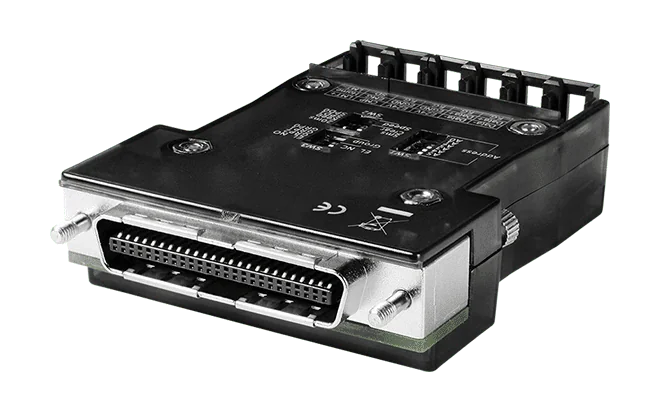

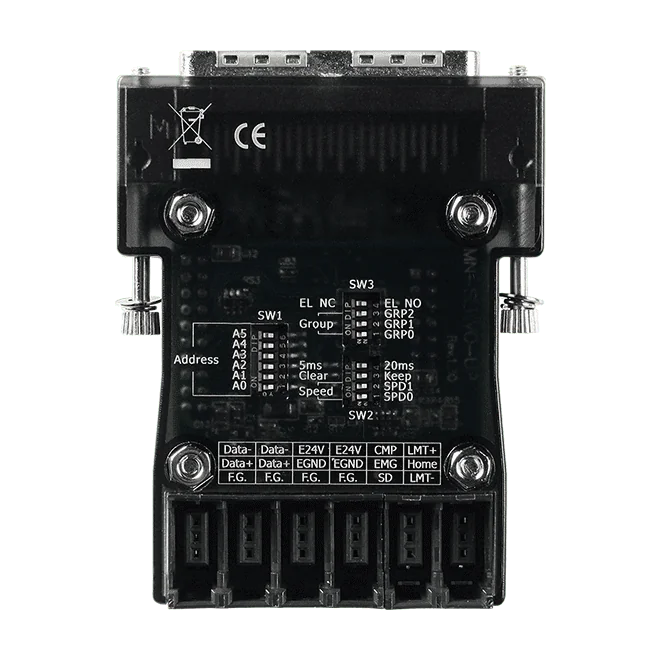

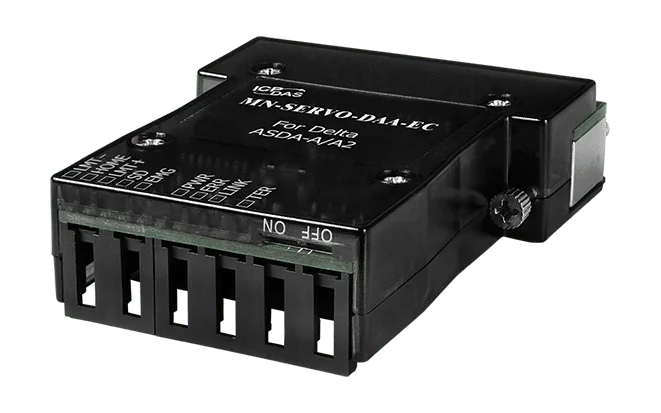

MN-SERVO-DAA-EC Módulo de control de movimiento de un eje Motionnet, Delta ASDA-A/A2

El MN-SERVO-MJ3-EC CR es un módulo esclavo de control de movimiento monoeje para redes Motionnet distribuidas. Se conecta directamente a un servoaccionamiento Mitsubishi MELSERVO-J3/J4, reduciendo el cableado necesario entre los accionamientos y el controlador. Los módulos se encadenan con cable LAN estándar Cat.5, y una sola línea serie admite hasta 64 módulos monoeje.Cada eje ofrece salida de pulsos de hasta 6,6 MHz con contador de 28 bits, y entrada de encoder en modo CW/CCW o de fases A/B. Se admiten aceleración y deceleración con perfil en T/S, y la velocidad y la posición pueden modificarse sobre la marcha. Incluye interpolación lineal multieje e interpolación circular de 2 ejes, además de desaceleración, entradas de sensor de origen, de límite positivo y de límite negativo, límites por software y salida de disparo por comparación.El aislamiento triple entre alimentación, comunicación y E/S está previsto para ofrecer mayor inmunidad al ruido y protección del equipo. La variante de conector e-CON Mini-Clamp permite una terminación de cableado más sencilla y sin restos de conductor. La temperatura de funcionamiento nominal es de 0 a +60 °C.AplicacionesControl de movimiento multieje distribuido sobre un bus de campo MotionnetAutomatización integrada de máquinas con servoaccionamientos Mitsubishi MELSERVO-J3/J4

MN-SERVO-PA4-EC CR es un módulo de control de movimiento monoeje distribuido que extiende una red de bus de campo Motionnet a los servoamplificadores Panasonic MINAS A4. Se monta directamente sobre el servoamplificador, de modo que el controlador solo necesita una conexión LAN Cat.5 en serie por módulo, en lugar de un cableado punto a punto independiente hacia cada accionamiento.Los módulos se conectan en cadena (daisy-chain) con cables LAN estándar, y una única línea serie admite hasta 64 módulos monoeje. El módulo proporciona salida de pulsos de hasta 6,6 MHz, entrada de encoder y entradas dedicadas para los sensores de desaceleración, origen y de límite positivo y negativo en cada eje, además de interpolación lineal multieje e interpolación circular de 2 ejes.Este código de pedido utiliza la variante de conector e-CON Mini-Clamp, que ofrece un proceso de terminación de cable más rápido y sin restos de material. Su alimentación, comunicación y E/S están aisladas en tres vías para mejorar la inmunidad al ruido y la protección del equipo.AplicacionesControl de movimiento distribuido sobre un bus de campo MotionnetAutomatización integrada de máquinas con servoamplificadores Panasonic MINAS A4

El MN-SERVO-YSV-EC CR es un módulo distribuido de control de movimiento de un eje para redes Motionnet, diseñado para accionar un servoamplificador Yaskawa Sigma II, III o V. Se conecta directamente al servoamplificador, por lo que los ejes pueden añadirse a una máquina como una extensión distribuida.Los módulos se encadenan con un cable LAN estándar Cat.5, lo que reduce el cableado entre los servoamplificadores y el controlador. Cada línea Motionnet admite hasta 64 módulos de un eje, con velocidades de transferencia de 2,5, 5, 10 y 20 Mbps y una salida de pulsos de hasta 6,6 MHz.Entre las funciones de movimiento se incluyen la interpolación lineal multieje y circular de 2 ejes, la aceleración y desaceleración en curva T/S, y los cambios de velocidad y posición al vuelo. El conector e-CON Mini-Clamp permite terminar los cables sin restos de hilo, y el aislamiento triple separa la alimentación, la comunicación y las E/S.AplicacionesControl de movimiento multieje distribuido sobre un bus de campo MotionnetAutomatización integrada de máquinas con servoamplificadores Yaskawa Sigma II/III/V

El MN-SERVO-DAA es un módulo de control de movimiento de un eje que se conecta directamente a un servoaccionamiento Delta ASDA-A/A2 y se integra en una línea Motionnet mediante un cable LAN Cat.5 estándar. Añade un eje a un sistema de movimiento distribuido sin necesidad de un tendido de cableado independiente desde el controlador hasta cada accionamiento, lo que resulta adecuado para la automatización de máquinas compactas y muy integradas.Cada módulo gestiona una salida de pulsos de hasta 6,6 MHz, la entrada de encoder y las entradas de sensores de límite, origen y desaceleración de su eje. Se pueden controlar hasta 64 ejes en una misma línea, con interpolación lineal multieje y circular de 2 ejes, y aceleración y deceleración en perfil T/S. La velocidad y la posición pueden modificarse en marcha.La versión de pedido CR incorpora de serie bloques de terminales de tipo resorte, por lo que no se necesita una placa de terminales adicional. Ofrece aislamiento triple entre alimentación, comunicación y E/S para mejorar la inmunidad al ruido y la protección de los equipos.AplicacionesControl de movimiento distribuido multieje en la automatización de máquinasAmpliación de ejes para sistemas de servoaccionamientos Delta ASDA-A/A2
