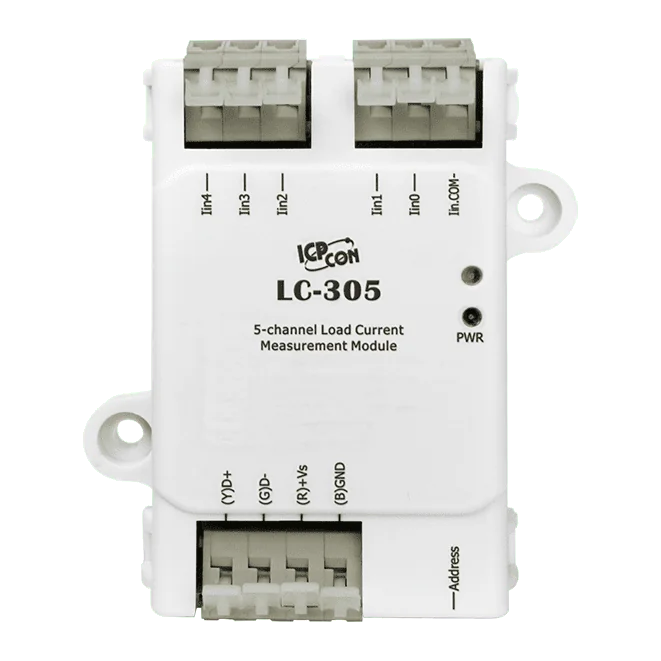

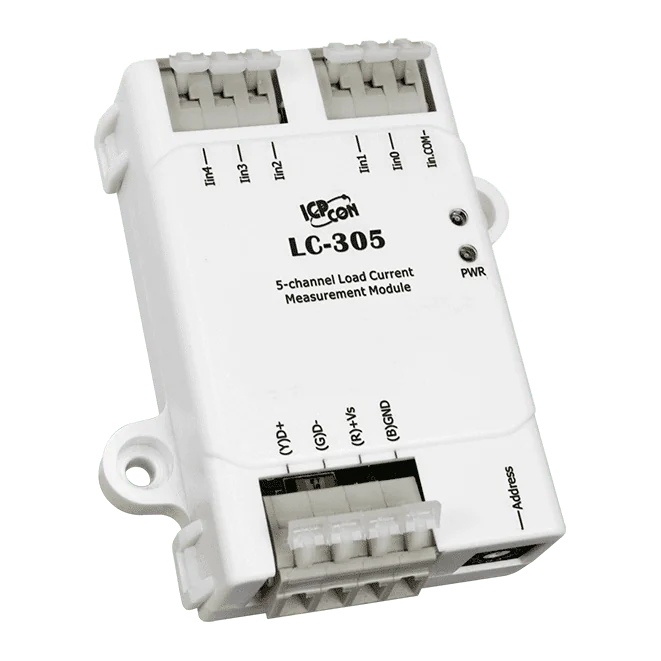

LC-305 Module de mesure du courant de charge CA à 5 voies, Modbus RTU

Le LC-305/DIN CR mesure le courant de charge de cinq circuits d'éclairage en courant alternatif et transmet les valeurs mesurées via RS-485. Il convient aux installations de commande d'éclairage où les ingénieurs doivent savoir si chaque lampe fonctionne normalement, plutôt que de découvrir une panne sur site.Les mesures de courant peuvent servir à repérer une lampe qui commence à faiblir et doit être remplacée, ou un relais dont les contacts risquent de coller à cause de l'accumulation de carbone. La communication utilise Modbus RTU ou DCON, et différentes adresses peuvent être définies par configuration matérielle. Cette variante pour rail DIN est livrée pour un montage sur rail, avec un double chien de garde et une isolation interne au module de 2000 VDC.5 entrées de courant alternatif, 0 ~ 5 A, asymétriques, 50/60 HzPrécision de mesure du courant de charge de 3 % de la PEPort RS-485 prenant en charge Modbus RTU ou DCON, 1200 ~ 115200 bpsAdresses définies par configuration matérielle pour les réseaux multi-modulesEntrée 10 ~ 30 VDC avec protection contre l'inversion de polaritéPlage de fonctionnement -25 ~ +75 °CApplicationsCommande d'éclairage : détection de panne et de baisse de luminosité des lampesSurveillance de l'état des contacts de relais dans les circuits d'éclairageSurveillance du courant de charge sur les réseaux RS-485

LC-223H CR est un module de commande d'éclairage sur rail DIN destiné aux ballasts gradables. Une sortie analogique isolée (0 à 20 mA, 4 à 20 mA, 0 à 10 V ou 1 à 10 V) règle la luminosité, tandis qu'un relais de puissance met le ballast en marche ou à l'arrêt. Le gradateur peut être piloté par un contrôleur hôte via RS-485 ou par des entrées locales, ce qui convient aussi bien aux circuits d'éclairage en réseau qu'aux circuits autonomes.Deux entrées à contact sec permettent de faire évoluer la sortie dans sa séquence de luminosité, de 10 % à 100 %, sans hôte distant. Une entrée à contact humide (65 à 240 VAC) permet de commander la luminosité à l'aide d'un interrupteur mural classique. La communication s'effectue en Modbus RTU ou en DCON, de 1200 à 115200 bps, et des adresses différentes peuvent être attribuées par configuration matérielle.Lampes à incandescence : 40 W/220 VAC, jusqu'à 8 ensemblesBallasts électroniques LED : 40 W/220 VAC, jusqu'à 10 ensemblesPouvoir de coupure du relais : 16 A en charge résistiveIsolation interne au module : 2500 VDC, avec protection 4 kV ESD et 2 kV surtensionApplicationsGradation de lampes fluorescentes et de ballasts électroniquesCommande de l'éclairage en automatisation de bâtimentCommande de luminosité par interrupteur mural et contact secÉclairage piloté par hôte via réseaux RS-485
