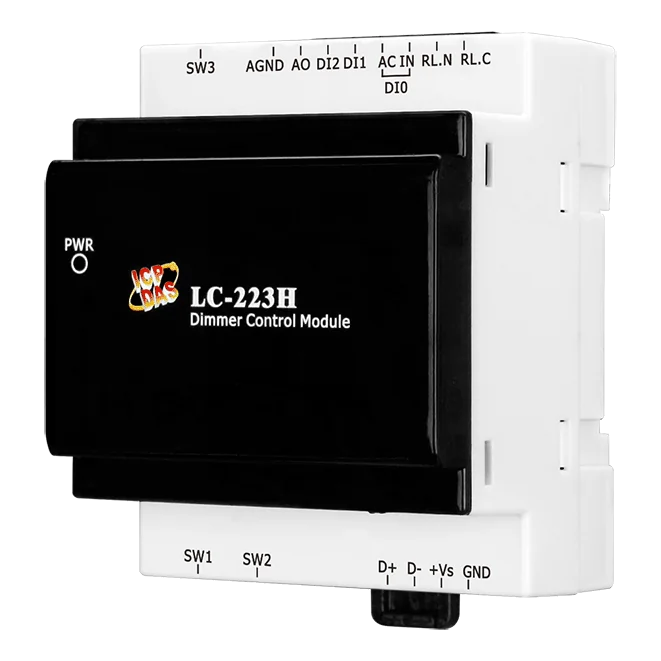

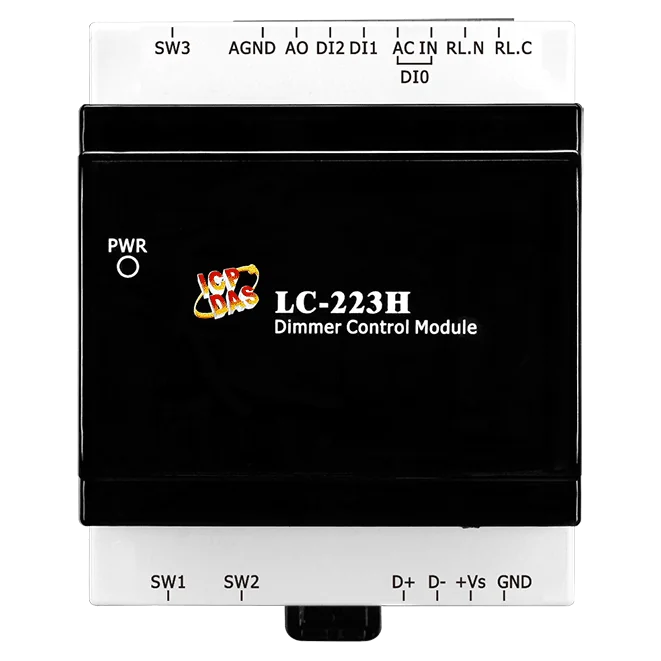

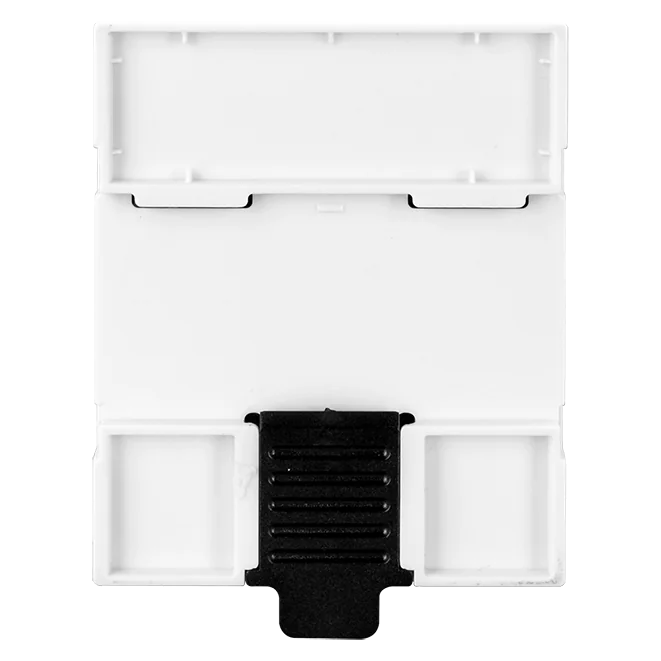

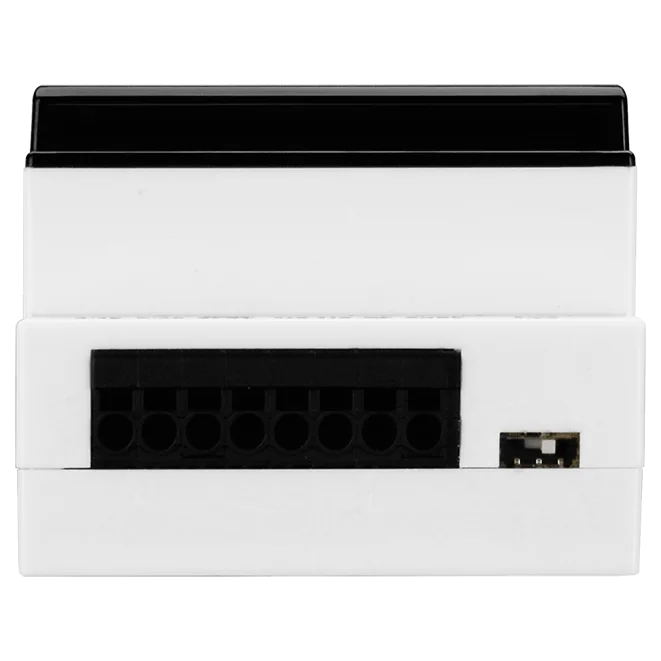

LC-223H Module de commande de variateur, 1 sortie analogique, 2 déclencheurs par contact sec
Module de commande de variateur sur rail DIN avec sortie analogique isolée, relais de puissance 16 A et déclencheurs à contact sec pour l'éclairage par ballast. Prend en charge Modbus RTU et DCON sur RS-485.
- Sortie analogique isolée pour la gradation : 0 à 20 mA, 4 à 20 mA, 0 à 10 V ou 1 à 10 V
- Sortie relais de puissance (Forme A, SPST NO) de 16 A en charge résistive, pour la commutation du ballast
- Deux entrées à contact sec déclenchent une gradation par paliers de 10 % à 100 % sans contrôleur hôte
- Entrée à contact humide (65 à 240 VAC) pour la commande de luminosité par interrupteur mural
- Protocoles Modbus RTU et DCON sur un seul port RS-485, de 1200 à 115200 bps
- Valeurs programmables de mise sous tension et de sécurité pour la sortie relais
136,00 € par pièce
| 1-9 pcs | 136,00 € | |
|---|---|---|
| 10-30 pcs | 130,00 € | −4 % |
| 31+ pcs | 123,00 € | −10 % |
Informations sur le produit "LC-223H Module de commande de variateur, 1 sortie analogique, 2 déclencheurs par contact sec"
LC-223H CR est un module de commande d'éclairage sur rail DIN destiné aux ballasts gradables. Une sortie analogique isolée (0 à 20 mA, 4 à 20 mA, 0 à 10 V ou 1 à 10 V) règle la luminosité, tandis qu'un relais de puissance met le ballast en marche ou à l'arrêt. Le gradateur peut être piloté par un contrôleur hôte via RS-485 ou par des entrées locales, ce qui convient aussi bien aux circuits d'éclairage en réseau qu'aux circuits autonomes.

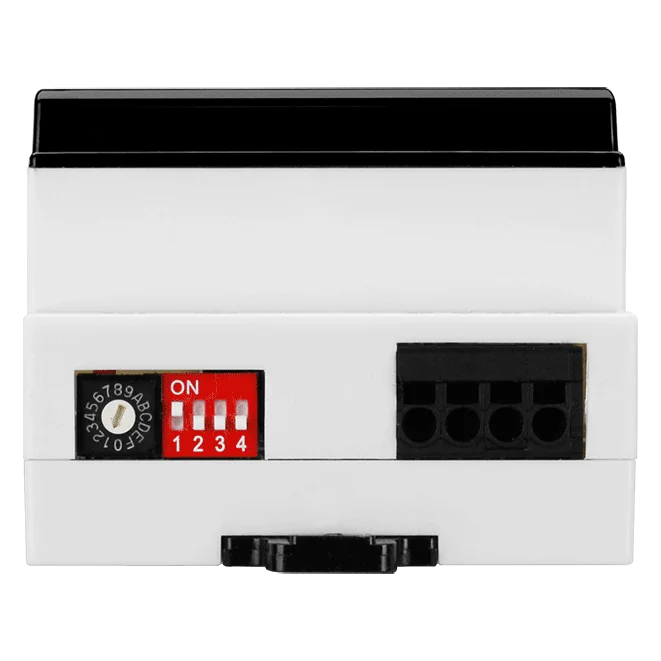

Deux entrées à contact sec permettent de faire évoluer la sortie dans sa séquence de luminosité, de 10 % à 100 %, sans hôte distant. Une entrée à contact humide (65 à 240 VAC) permet de commander la luminosité à l'aide d'un interrupteur mural classique. La communication s'effectue en Modbus RTU ou en DCON, de 1200 à 115200 bps, et des adresses différentes peuvent être attribuées par configuration matérielle.
- Lampes à incandescence : 40 W/220 VAC, jusqu'à 8 ensembles
- Ballasts électroniques LED : 40 W/220 VAC, jusqu'à 10 ensembles
- Pouvoir de coupure du relais : 16 A en charge résistive
- Isolation interne au module : 2500 VDC, avec protection 4 kV ESD et 2 kV surtension
Applications
- Gradation de lampes fluorescentes et de ballasts électroniques
- Commande de l'éclairage en automatisation de bâtiment
- Commande de luminosité par interrupteur mural et contact sec
- Éclairage piloté par hôte via réseaux RS-485
| Boîtier: | 72 x 100 x 59 mm |
|---|---|
| Entrée d'alimentation: | 10 ~ 30 VDC |
| Entrées numériques: | 2 secs, 1 humide |
| Montage: | Rail DIN |
| Protocole: | DCON, Modbus RTU |
| Sorties analogiques: | 1 |
| Sorties relais: | 1 |
| Température de fonctionnement: | -25 ~ +75 °C |
| Type de produit: | Module de commande de gradateur |
| Interface: | RS-485 |
| Ports: | 1 |
| Isolation: | 2500 VDC |
Caractéristiques techniques
| Isolation | |
|---|---|
| Isolation intra-module | 2500 VDC |
| Protection EMS | |
| EFT (CEI 61000-4-4) | ±4 kV pour l'alimentation |
| ESD (CEI 61000-4-2) | ±4 kV contact pour chaque borne ±4 kV air pour point aléatoire |
| Surtension (CEI 61000-4-5) | ±2 kV pour l'alimentation |
| Indicateurs LED | |
| État | 1 LED comme indicateur d'alimentation |
| Sortie analogique | |
| Canaux | 1 |
| Type | 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 10 V, 1 ~ 10 V |
| Résolution | 12 bits |
| Précision | ±0,1 % de la PE |
| Temps de réponse de la sortie DA | 10 ms |
| Capacité de sortie en tension | 20 mA |
| Résistance de charge en courant | 450 Ω |
| Entrée numérique | |
| Canaux | Contact sec : 2 pour le déclenchement de gradation Contact humide : 1 pour la commande d'interrupteur mural |
| Type | Contact sec + humide |
| Niveau de tension ON | Humide : 65 VAC à 240 VAC Sec : fermé vers GND |
| Niveau de tension OFF | Humide : 58 VAC max. Sec : ouvert |
| Sortie relais | |
| Canaux | 1 |
| Type | Relais de puissance, forme A (SPST NO) |
| Caractéristiques des contacts | 16 A (charge résistive) (1) 250 VAC (courant de travail recommandé 1,5 A) |
| Temps de fonctionnement | 10 ms max. |
| Temps de relâchement | 5 ms max. |
| Endurance électrique | 120 000 opérations |
| Endurance mécanique | 5 000 000 cycles |
| Valeur à la mise sous tension | Oui, programmable |
| Valeur de sécurité | Oui, programmable |
| Spécification d'application | (1). Lampe à incandescence : 40 W/220 VAC * 8 jeux (2). LED (ballast électronique) : 40 W/220 VAC * 10 jeux |
| Ports COM | |
| Ports | 1 x RS-485 |
| Débit en bauds | 1200 ~ 115200 bps |
| Format des données | (N, 8, 1) |
| Protocole | DCON, Modbus RTU |
| Alimentation | |
| Protection contre l'inversion de polarité | Oui |
| Consommation | 1,5 W max. |
| Alimenté par bornier | Oui, 10 ~ 30 VDC |
| Mécanique | |
| Dimensions (mm) | 72 x 100 x 59 (W x L x H) |
| Installation | Rail DIN |
| Environnement | |
| Température de fonctionnement | -25 ~ +75°C |
| Température de stockage | -30 ~ +80°C |
| Humidité | 10 ~ 95 % HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
