ISO-DA8/S ISA Carte de sortie analogique isolée 8 voies 14 bits
Carte de sortie analogique sur bus ISA avec 8 voies 14 bits à double tampon, isolation photo 2500 VDC et sorties en tension ou en courant sélectionnables par logiciel pour systèmes PC/AT.
- 8 voies de sortie analogique 14 bits à double tampon sur carte bus ISA
- Convertisseur DC/DC intégré avec isolation 3000 VDC et protection d'isolation photo 2500 VDC
- Sortie unipolaire ou bipolaire et plages 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V sélectionnables par logiciel
- Sorties en tension et puits de courant 4 ~ 20 mA vers la masse à partir de chaque convertisseur
- Conception sans cavalier ni trimmer, avec étalonnage logiciel et données conservées en EEPROM
- Valeur de sortie analogique à la mise sous tension prédéfinissable et mémorisée en EEPROM embarquée
760,00 € par pièce
| 1-9 pcs | 760,00 € | |
|---|---|---|
| 10-30 pcs | 722,00 € | −5 % |
| 31+ pcs | 684,00 € | −10 % |
Informations sur le produit "ISO-DA8/S ISA Carte de sortie analogique isolée 8 voies 14 bits"
La ISO-DA8/S CR est une carte de sortie analogique isolée pour ordinateurs PC/AT compatibles, offrant huit voies 14 bits capables de piloter des charges en tension ou en courant. Chaque voie dispose de son propre convertisseur avec isolation DC/DC intégrée, ce qui convient aux ingénieurs qui doivent isoler électriquement les sorties de commande du PC hôte.
Le type de sortie et la plage sont configurés par logiciel : le fonctionnement unipolaire ou bipolaire et les plages 0 ~ 5 V, ±5 V, 0 ~ 10 V ou ±10 V peuvent être modifiés sans réglage matériel. La carte ne comporte ni cavaliers ni trimmers, et l'étalonnage s'effectue par logiciel, les données étant conservées en EEPROM. La valeur de sortie à la mise sous tension peut également être définie et mémorisée sur la carte, ce qui est utile lorsque les sorties doivent démarrer dans un état connu.
La carte fournit en outre 16 entrées numériques, 16 sorties numériques et trois voies de temporisateur/compteur 16 bits, toutes au niveau 5 V/TTL. Ce code de commande est livré avec un bornier DN-37 et un câble D-Sub CA-3710, et non avec le connecteur D-Sub CA-4002 indiqué pour l'ISO-DA8 CR.
Applications
- Source de tension programmable
- Puits de courant programmable
- Fonctionnement en environnement sévère
- Contrôle de procédés
| Entrée d'alimentation: | +5 V |
|---|---|
| Entrées numériques: | 16 |
| Sorties numériques: | 16 |
| Température de fonctionnement: | 0 ~ +60 °C |
| Type de produit: | Carte de sortie analogique |
| Interface: | Bus ISA |
| Isolation: | Photo-isolation 2500 VDC |
Caractéristiques techniques
| Matériel | |
|---|---|
| Connecteur | DB37 femelle x 1 Embase box 20 broches x 2 |
| Sortie analogique | |
| Canaux | 8 |
| Plage | Tension : ±10 V Courant : 0 ~ 20 mA |
| Résolution | 14 bits |
| Précision | 0,04 % de PE ±2 LSB @ 25 °C, ± 10 V |
| Temps de réponse | 250 kHz (typique) |
| Capacité de sortie en tension | ±5 mA |
| Vitesse de balayage | 0.6 V/μs |
| Mode de fonctionnement | Mise à jour statique |
| Entrée numérique | |
| Canaux | 16 |
| Type | 5 V/TTL |
| Niveau de tension ON | 2.0 V min. |
| Niveau de tension OFF | 0,8 V max. |
| Vitesse de réponse | 1,0 MHz (typ.) |
| Mode de déclenchement | Mise à jour statique |
| Sortie numérique | |
| Canaux | 16 |
| Type | 5 V/TTL |
| Mode de fonctionnement | Mise à jour statique |
| Tension de charge | Logique 0 : 0,4 V max. Logique 1 : 2,4 V min. |
| Courant de charge | Sink : 2,4 mA @ 0,8 V Source : 0,8 mA @ 2,0 V |
| Vitesse de réponse | 1,0 MHz (typ.) |
| Timer/compteur/fréquence | |
| Canaux | 3 |
| Type | 5 V/TTL |
| Résolution | 16 bits |
| Horloge de référence | Interne : 4 MHz |
| Bus PC | |
| Type | ISA |
| Bus de données | 8 bits |
| Alimentation | |
| Consommation | 800 mA @ +5 V |
| Mécanique | |
| Dimensions (mm) | 122 x 182 x 22 (W x L x D) |
| Environnement | |
| Température de fonctionnement | 0 ~ +60°C |
| Température de stockage | -20 ~ +70°C |
| Humidité | 5 ~ 85 % HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
Téléchargements
Connexion
Accessoires
Câble plat, 20 broches, 1 m.
Câble plat, 20 broches, 2 m.
Câble DB37 mâle vers mâle, 90º, 1 m.
Câble DB37 mâle vers mâle, 1 m.
Câble DB37 mâle-mâle, conception monolithique fine (haute vitesse), 1,5 m.
Câble DB37 mâle vers mâle, conception monolithique fine (haute vitesse), 3 m.
Câble DB37 mâle vers mâle, conception monolithique fine, 5 m.

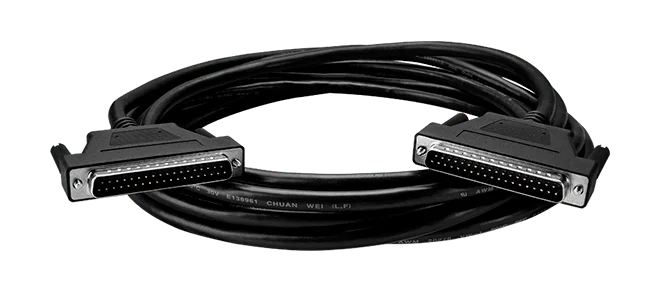

Câble DB37 mâle-mâle, conception monolithique fine (haute vitesse), 5 m.
Connecteur DB37 mâle avec capot en plastique (type à souder).
La DB-37 CR est une carte de raccordement à bornier à vis permettant de connecter le câblage terrain à une carte d'E/S DAQ équipée d'un connecteur D-sub 37 broches. Elle offre aux ingénieurs un point de raccordement pratique au pas de 5,08 mm, ce qui permet de câbler et d'entretenir les signaux sans intervenir directement sur le connecteur d'E/S.Chaque borne correspond broche à broche à l'interface D-sub 37 broches, ce qui simplifie la planification des câbles et la recherche de défauts lors de la mise en service. La carte est dimensionnée pour un courant maximal de 1 A et une tension continue maximale de 50 V, avec une tenue diélectrique de 250 VAC pendant une minute.D'une dimension de 130 mm x 78 mm, la carte est spécifiée pour une plage de fonctionnement de 0~ +60 °C et une plage de stockage de -30 ~ +80 °C, avec une humidité de 10 % ~ 90 %, sans condensation. Elle est certifiée CE, UKCA, FCC, RoHS et DEEE.ApplicationsCâblage terrain pour cartes d'E/S DAQ dotées de connecteurs D-sub 37 brochesRaccordement des signaux pour systèmes d'acquisition de données

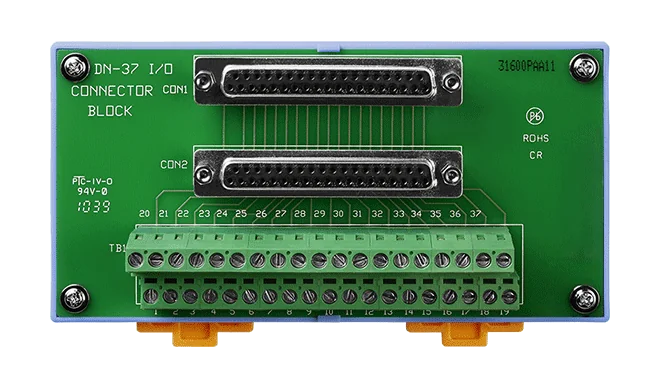

La DN-37 CR est une carte à bornes à vis avec connecteur DB37 femelle, destinée au raccordement des signaux terrain vers les cartes d'acquisition de données basées sur le DB37. Elle comporte deux connecteurs D-sub 37 broches, dont un prévu pour l'extension, et deux borniers à vis 19 points au pas de 5,08 mm, montés sur rail DIN.Cette référence comprend un câble CA-3710, un assemblage DB37 mâle-mâle, 45º, 1 m, permettant de connecter la carte directement à un appareil DB37 compatible dès la mise en service. La carte est prévue pour 1 A et 50 V DC maximum, avec une tenue diélectrique de 250 VAC pendant une minute.D'une dimension de 144 mm x 72 mm, la carte convient aux armoires de commande où un encombrement sur rail DIN est requis. Sa plage de fonctionnement est de 0 ~ 60°C et elle est certifiée CE, UKCA, FCC, RoHS et WEEE.ApplicationsCâblage terrain pour cartes d'acquisition de données basées sur le DB37Répartition sur bornes à vis dans les armoires de commande sur rail DIN
