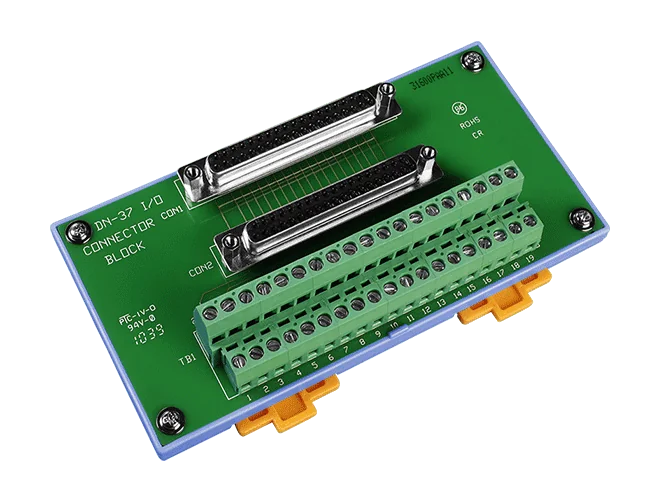

DN-37 Carte à bornes à vis DB37, pas 5,08 mm, rail DIN

Borne à vis femelle DB37 (pas de 5,08 mm) avec montage sur rail DIN. Comprend : CA-3720AM (câble DB37 mâle vers femelle, avec boîtier de blindage, 45º, 2 m).

La DN-37-381-A répartit une connexion D-sub 37 broches sur deux borniers à vis de 19 points au pas de 3,81 mm, montés sur rail DIN. Elle permet aux ingénieurs de raccorder le câblage terrain aux cartes d'acquisition de données équipées d'un connecteur DB37 sans avoir à terminer les fils individuellement sur le connecteur D-sub.Cette référence comprend un câble DB37 mâle-femelle CA-3710A, 45º, 1 m, permettant de connecter immédiatement la carte à une source DB37. La carte mesure 99 mm x 82 mm et est conçue pour une installation sur rail DIN.La carte est prévue pour une température de fonctionnement de 0 ~ 60 °C et une température de stockage de -20 ~ 70 °C, avec une humidité de 5 % ~ 90 % HR sans condensation. Elle porte les marquages CE, UKCA, FCC, RoHS et DEEE.ApplicationsRaccordement des signaux terrain aux cartes d'acquisition de données DB37Connexion d'E/S en montage sur panneau dans les armoires de commande

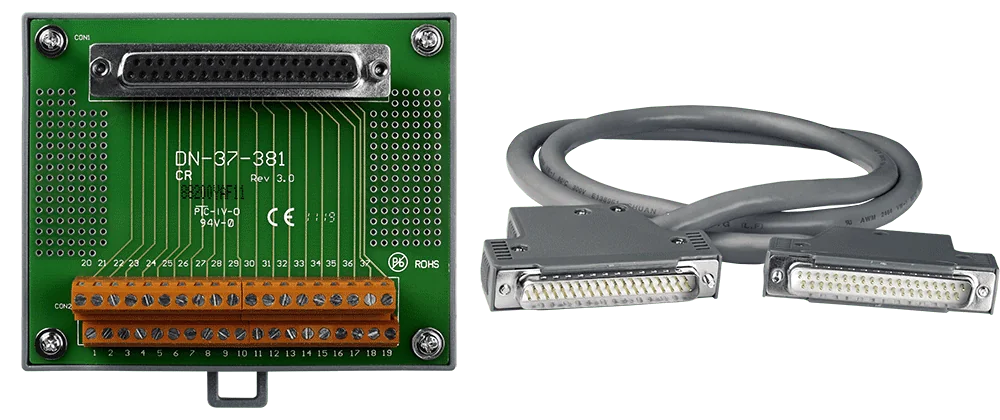

La DN-37-381 transforme une connexion D-sub 37 broches en bornes à vis, offrant aux ingénieurs un point de raccordement pratique sur site pour les signaux de la carte fille DAQ. Elle comprend un connecteur DB37 femelle et deux blocs de bornes à vis à 19 points, au pas de 3,81 mm, montés sur une carte conçue pour l'installation sur rail DIN.Cette référence comprend le câble CA-3710, un câble DB37 mâle-mâle de 1 m à 45º, permettant de raccorder la carte à un port DB37 compatible sans avoir à se procurer un câble séparé. La carte mesure 99 mm x 82 mm.Conçue pour une température de fonctionnement de 0 ~ 60°C et un stockage de -20 ~ 70°C, avec une humidité de 5% ~ 90% HR sans condensation. Certifiée CE, UKCA, FCC, RoHS et DEEE.ApplicationsDéport des signaux DB37 depuis les cartes filles DAQ vers des bornes à visCâblage sur site dans les armoires de commande montées sur rail DIN

La DN-37/N-A permet de reporter une connexion D-sub 37 broches sur des bornes à vis, de sorte que le câblage terrain puisse être raccordé sur une carte à bornes plutôt qu'directement sur la carte DAQ. Elle convient aux ingénieurs qui ont besoin d'un point de raccordement pratique pour les signaux provenant d'une interface DB37.La carte comprend deux borniers à vis de 19 points au pas de 5,08 mm, ainsi qu'un second connecteur D-sub 37 broches disponible pour l'extension. Elle est prévue pour un courant maximal de 1 A et une tension continue de 50 V, avec une tenue diélectrique de 250 VAC pendant une minute.Ce code de commande inclut un câble DB37 mâle-femelle de 1 m. La carte est spécifiée pour une température de fonctionnement de 0 ~ 60 °C et porte les marquages CE, UKCA, FCC, RoHS et DEEE (WEEE).ApplicationsRaccordement du câblage terrain pour cartes DAQ équipées de connecteurs DB37Extension des connexions de signaux depuis une interface D-sub 37 broches

DN-37/N CR reporte deux connecteurs D-sub 37 broches sur des borniers à vis de 19 points au pas de 5,08 mm, offrant aux ingénieurs un moyen pratique de raccorder les signaux de terrain à une carte fille DAQ sans fabriquer de câblage sur mesure. La carte comporte deux connecteurs DB37 femelles : l'un peut servir à l'extension, tandis que l'autre assure la connexion principale.Les caractéristiques électriques indiquées pour la série DN-37 sont un courant nominal de 1 A maximum, une tension continue nominale de 50 V maximum et une tenue diélectrique de 250 VAC pendant une minute. La carte mesure 144 mm x 72 mm et est prévue pour une température de fonctionnement de 0 ~ 60 °C, un stockage de -20 ~ 70 °C et une humidité de 5 % ~ 90 % HR sans condensation.Ce code est livré avec un câble CA-3710 (DB37 mâle à mâle, 45º, 1 m) afin de connecter la carte à un module DAQ compatible dès le déballage. Notez que le montage sur rail DIN mentionné pour la série DN-37 ne fait pas partie de la description du DN-37/N CR : vérifiez les caractéristiques mécaniques avant de le prescrire pour une armoire à montage sur rail.ApplicationsRaccordement des signaux de terrain aux cartes filles DAQ à connecteurs DB37Interconnexion de matériel d'acquisition de données avec des connexions par bornes à vis

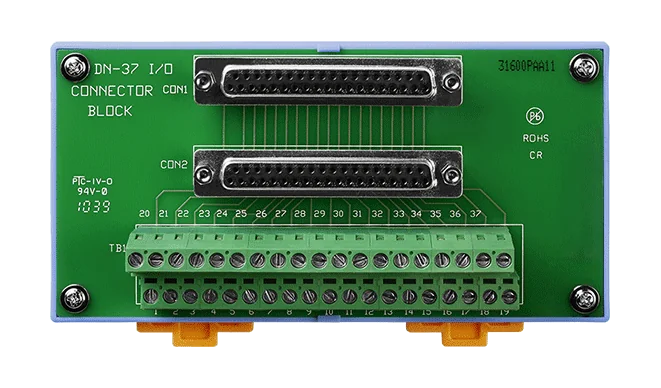

La DN-37/2 CR est une carte de raccordement montée sur rail DIN qui fait sortir une connexion D-sub DB37 femelle vers deux borniers à vis de 19 points au pas de 5,08 mm. Elle convient aux ingénieurs qui doivent câbler des signaux de terrain vers du matériel d'acquisition de données équipé d'un DB37, sans intervenir directement sur les broches du D-sub.La carte comporte deux connecteurs D-sub 37 broches, l'un pour la connexion à l'hôte et l'autre pour l'extension. Cette référence comprend le câble DB37 mâle-mâle CA-3720, 45º, 2 m, afin que la carte puisse être raccordée à l'appareil hôte directement à la sortie du carton.Les caractéristiques électriques sont un courant maximal de 1 A, une tension continue maximale de 50 V et une tenue diélectrique de 250 VAC pendant une minute. La carte mesure 144 mm x 72 mm et est prévue pour un fonctionnement de 0 à 60 °C.ApplicationsCarte de raccordement de câblage de terrain pour matériel d'acquisition de données équipé d'un DB37Terminaison du câblage de signaux sur un tableau monté sur rail DIN

La DN-37-A est une carte à bornes à vis montée sur rail DIN qui reprend les signaux d'un connecteur D-sub DB37 femelle et les présente sur des bornes à vis au pas de 5,08 mm. Elle convient aux ingénieurs qui souhaitent raccorder des signaux de terrain à une carte d'E/S basée sur le DB37 sans réaliser de terminaisons de câbles individuelles.La carte comporte deux connecteurs D-sub 37 broches, dont l'un est prévu pour l'extension, ainsi que deux blocs de bornes à vis à 19 points. La référence de commande DN-37-A CR inclut un câble DB37 mâle-femelle CA-3710A, 45º, 1 m, de sorte que la carte puisse être connectée directement à un appareil DB37 compatible dès la livraison.Les caractéristiques électriques sont un courant maximal de 1 A, une tension continue maximale de 50 V et une tenue diélectrique de 250 VAC pendant une minute. La carte mesure 144 mm x 72 mm et est prévue pour un fonctionnement de 0 ~ 60°C.ApplicationsRaccordement de terrain pour les signaux d'E/S connectés en DB37
