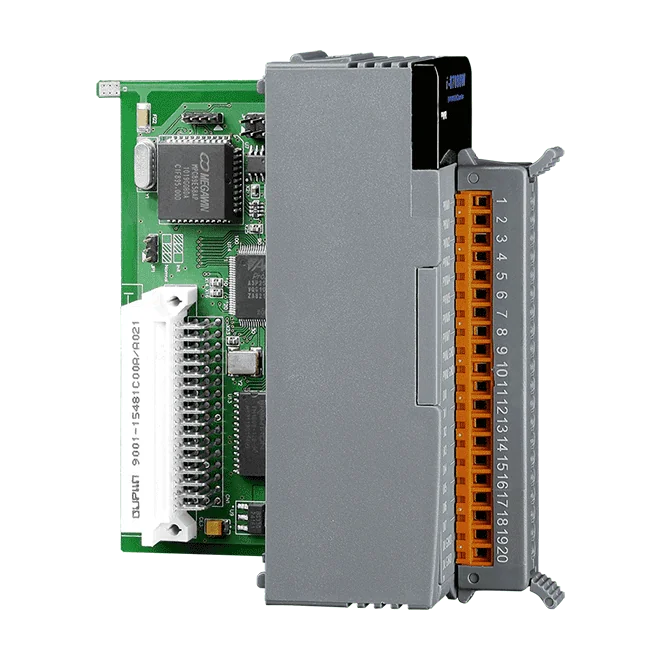

I-87088W-G/S Module d'entrées compteur haute vitesse et sorties PWM, 8 voies, jusqu'à 50 V

I-87088W-G CR est un module à 8 voies de sortie PWM et 8 voies de comptage d'entrée pour la série haut de gamme I-8K/I-87K. Ses sorties PWM génèrent des signaux à rapport cyclique et fréquence variables, permettant de piloter des circuits de commande de type analogique, comme la position ou la vitesse d'un moteur, la luminosité d'une lampe ou la vitesse d'un ventilateur, sans carte de sortie analogique séparée.Chaque voie PWM peut fonctionner en mode rafale ou en mode continu, et être démarrée par déclenchement matériel ou logiciel. Les sorties peuvent être commandées individuellement ou pilotées de manière synchrone. Toutes les voies d'entrée numériques peuvent fonctionner en compteurs haute vitesse jusqu'à 1 MHz, avec des comptages sur 32 bits.Le module communique via un port RS-485 unique avec le protocole DCON, de 1200 à 115200 bps. Un chien de garde du module et un chien de garde de communication programmable sont intégrés, et l'isolation interne au module est de 3750 VDC. La variante -G est conforme à la directive RoHS. Pour une tension de charge PWM allant jusqu'à +50 V, la variante séparée I-87088W-G/S est à considérer ; ce code est spécifié pour une tension de charge de +3,5 à +5 VDC.ApplicationsCommande de moteursCommande de position et de vitesseGradation de la luminosité des lampesCommande de la vitesse des ventilateurs

Le I-87082W-G CR est un module d'entrée compteur et fréquence à deux voies destiné aux ingénieurs qui ont besoin de comptage d'impulsions à haute vitesse ou de mesure de fréquence au sein d'un système d'E/S PAC I-8K/I-87K. Chaque voie peut être configurée en mode compteur ou fréquence, avec des comptages sur 32 bits et des entrées allant jusqu'à 100 kHz.Chaque entrée peut être choisie isolée ou non isolée selon la source du signal. Les entrées isolées offrent une isolation de 3750 Vrms et acceptent des niveaux ON de +3,5 VDC à +30 VDC. Les entrées non isolées utilisent un seuil programmable entre 0 et +5 VDC. Un filtre numérique programmable et un filtre passe-bas aident à rejeter le bruit pour les impulsions dont la largeur est inférieure à la largeur minimale à l'état haut ou bas.Deux sorties à collecteur ouvert de type sink assurent une signalisation d'alarme programmable, et le module comprend un port RS-485 utilisant le protocole DCON. Un double chien de garde, avec un chien de garde de module de 1,6 seconde et un chien de garde de communication programmable, ajoute une supervision pour les installations non surveillées.ApplicationsAutomatisation des bâtimentsAutomatisation d'usineAutomatisation des machinesMaintenance à distanceDiagnostic à distanceÉquipements de test

Le I-87084W-G CR est un module d'entrée haute vitesse 32 bits destiné aux ingénieurs qui doivent compter des impulsions, mesurer une fréquence ou lire la position d'un codeur sur le fond de panier d'E/S d'un PAC. Chacune de ses huit voies peut être configurée individuellement : certaines peuvent fonctionner en compteurs ascendants tandis que d'autres mesurent la fréquence, font office de compteurs ascendants/descendants ou lisent les signaux d'un codeur.Le module propose un filtre numérique programmable qui supprime les impulsions parasites plus courtes que sa largeur minimale à l'état haut ou bas, et ce filtre fonctionne aussi bien avec les entrées isolées que non isolées. En mode compteur, une sauvegarde virtuelle par batterie préserve les valeurs de comptage. L'isolation se sélectionne par cavalier, et le module est conçu pour une isolation intra-module de 2000 VDC.La communication s'effectue par un port RS-485 unique utilisant le protocole DCON à des débits de 1200 à 115200 bps. Le module est prévu pour une température de fonctionnement de -25 ~ +75 °C et est certifié CE, UKCA, FCC, RoHS et WEEE.ApplicationsMesure par comptageMesure de fréquenceCommande de mouvement par codeur

Le I-87089W-G est un module d'entrée à fil vibrant destiné aux ingénieurs qui doivent lire des capteurs à fréquence de résonance et transmettre les résultats à un système de commande via une liaison série. Il mesure les fréquences des fils de capteurs de 450 ~ 6000 Hz et fournit une mesure de température pour chaque capteur par l'intermédiaire de ses fils de température.Le module prend en charge de 8 à 32 entrées à fil vibrant. Des unités DN-1618UB supplémentaires peuvent être connectées pour étendre un seul I-87089W/S jusqu'à 32 voies. L'excitation utilise un signal carré amélioré, et le module isole les voies entre elles à 1 kV et 3000 VDC à l'intérieur du module.La communication passe par un port RS-485 unique en DCON à 1200 ~ 115200 bps, avec un format de données N, 8, 1. Un chien de garde du module et un chien de garde de communication programmable sont inclus. L'appareil est spécifié pour une plage de fonctionnement de -25 ~ +75 °C.ApplicationsLecture de capteurs à fil vibrant, où la tension du fil est déduite de la fréquence de résonance
