I-87082W-G Module d'entrée compteur/fréquence à 2 voies, 100 kHz

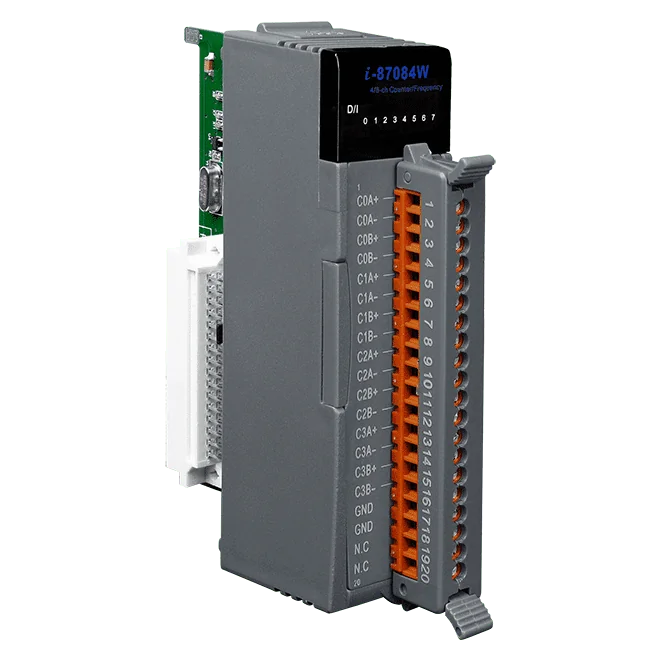

Le I-87084W-G CR est un module d'entrée haute vitesse 32 bits destiné aux ingénieurs qui doivent compter des impulsions, mesurer une fréquence ou lire la position d'un codeur sur le fond de panier d'E/S d'un PAC. Chacune de ses huit voies peut être configurée individuellement : certaines peuvent fonctionner en compteurs ascendants tandis que d'autres mesurent la fréquence, font office de compteurs ascendants/descendants ou lisent les signaux d'un codeur.Le module propose un filtre numérique programmable qui supprime les impulsions parasites plus courtes que sa largeur minimale à l'état haut ou bas, et ce filtre fonctionne aussi bien avec les entrées isolées que non isolées. En mode compteur, une sauvegarde virtuelle par batterie préserve les valeurs de comptage. L'isolation se sélectionne par cavalier, et le module est conçu pour une isolation intra-module de 2000 VDC.La communication s'effectue par un port RS-485 unique utilisant le protocole DCON à des débits de 1200 à 115200 bps. Le module est prévu pour une température de fonctionnement de -25 ~ +75 °C et est certifié CE, UKCA, FCC, RoHS et WEEE.ApplicationsMesure par comptageMesure de fréquenceCommande de mouvement par codeur

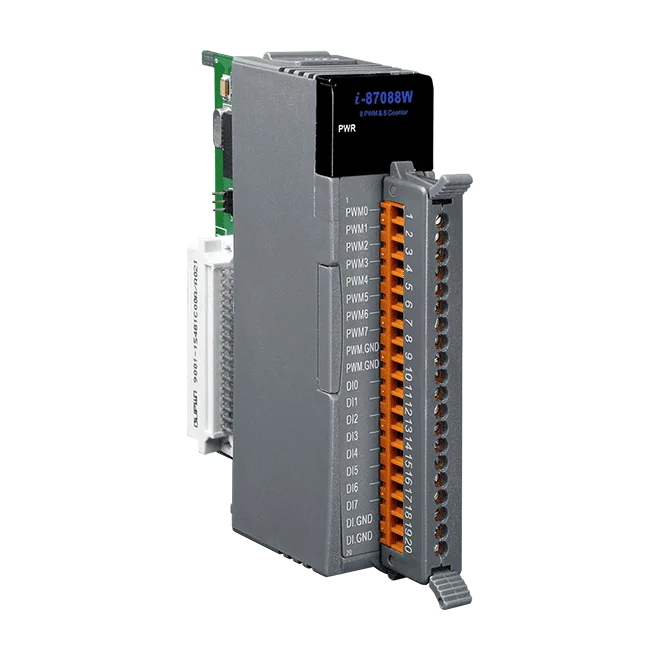

I-87088W-G CR est un module à 8 voies de sortie PWM et 8 voies de comptage d'entrée pour la série haut de gamme I-8K/I-87K. Ses sorties PWM génèrent des signaux à rapport cyclique et fréquence variables, permettant de piloter des circuits de commande de type analogique, comme la position ou la vitesse d'un moteur, la luminosité d'une lampe ou la vitesse d'un ventilateur, sans carte de sortie analogique séparée.Chaque voie PWM peut fonctionner en mode rafale ou en mode continu, et être démarrée par déclenchement matériel ou logiciel. Les sorties peuvent être commandées individuellement ou pilotées de manière synchrone. Toutes les voies d'entrée numériques peuvent fonctionner en compteurs haute vitesse jusqu'à 1 MHz, avec des comptages sur 32 bits.Le module communique via un port RS-485 unique avec le protocole DCON, de 1200 à 115200 bps. Un chien de garde du module et un chien de garde de communication programmable sont intégrés, et l'isolation interne au module est de 3750 VDC. La variante -G est conforme à la directive RoHS. Pour une tension de charge PWM allant jusqu'à +50 V, la variante séparée I-87088W-G/S est à considérer ; ce code est spécifié pour une tension de charge de +3,5 à +5 VDC.ApplicationsCommande de moteursCommande de position et de vitesseGradation de la luminosité des lampesCommande de la vitesse des ventilateurs

Le I-87088W-G/S propose huit voies de sortie PWM et huit entrées de comptage haute vitesse dans un seul module d'E/S pour automates I-8K/I-87K. La modulation de largeur d'impulsions (PWM) sert à piloter des charges de type analogique en commutant une sortie numérique avec un rapport cyclique et une fréquence variables ; elle convient au contrôle de position ou de vitesse de moteurs, à la gradation de l'éclairage et au réglage de la vitesse des ventilateurs.Le mode rafale ou le mode continu peut être sélectionné pour les sorties PWM selon l'application, et chaque voie peut fonctionner individuellement ou en mode synchronisé. La sortie peut être démarrée par déclenchement logiciel ou matériel. Chaque entrée numérique peut également fonctionner en compteur jusqu'à 1 MHz, avec des comptages sur 32 bits.La variante /S permet d'augmenter la tension de charge de +3,5 à +50 V pour les sorties PWM comme pour les voies de comptage. La liste de prix de cette référence comprend une carte externe DN-8P8C/S.ApplicationsContrôle de la position ou de la vitesse d'un moteurGradation de l'intensité lumineuse d'une lampeContrôle de la vitesse d'un ventilateur

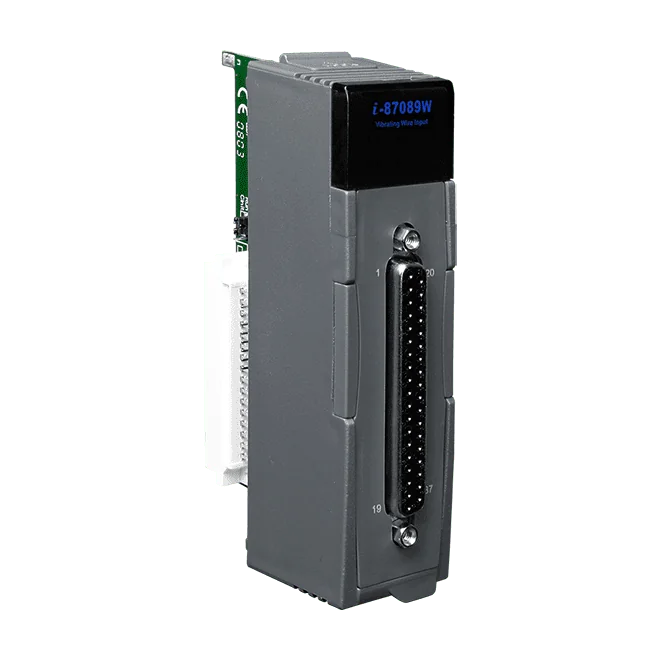

Le I-87089W-G est un module d'entrée à fil vibrant destiné aux ingénieurs qui doivent lire des capteurs à fréquence de résonance et transmettre les résultats à un système de commande via une liaison série. Il mesure les fréquences des fils de capteurs de 450 ~ 6000 Hz et fournit une mesure de température pour chaque capteur par l'intermédiaire de ses fils de température.Le module prend en charge de 8 à 32 entrées à fil vibrant. Des unités DN-1618UB supplémentaires peuvent être connectées pour étendre un seul I-87089W/S jusqu'à 32 voies. L'excitation utilise un signal carré amélioré, et le module isole les voies entre elles à 1 kV et 3000 VDC à l'intérieur du module.La communication passe par un port RS-485 unique en DCON à 1200 ~ 115200 bps, avec un format de données N, 8, 1. Un chien de garde du module et un chien de garde de communication programmable sont inclus. L'appareil est spécifié pour une plage de fonctionnement de -25 ~ +75 °C.ApplicationsLecture de capteurs à fil vibrant, où la tension du fil est déduite de la fréquence de résonance
