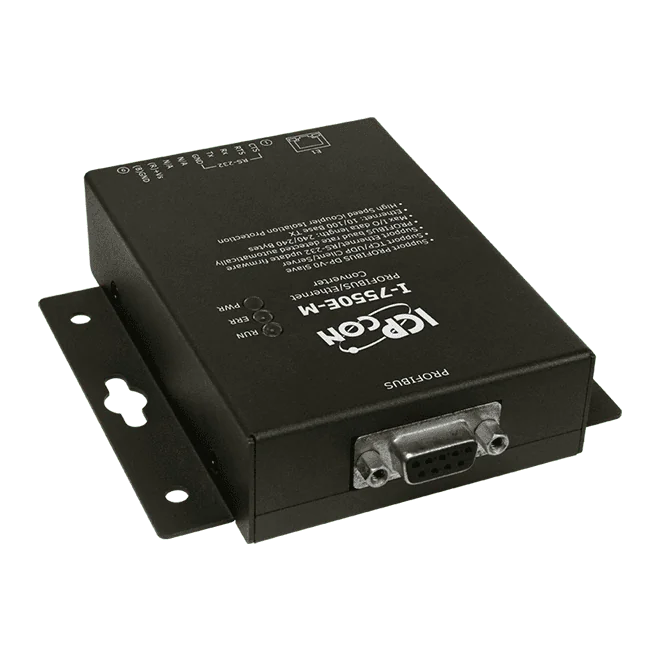

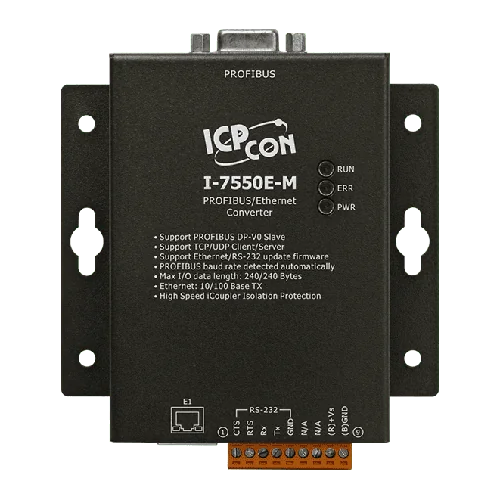

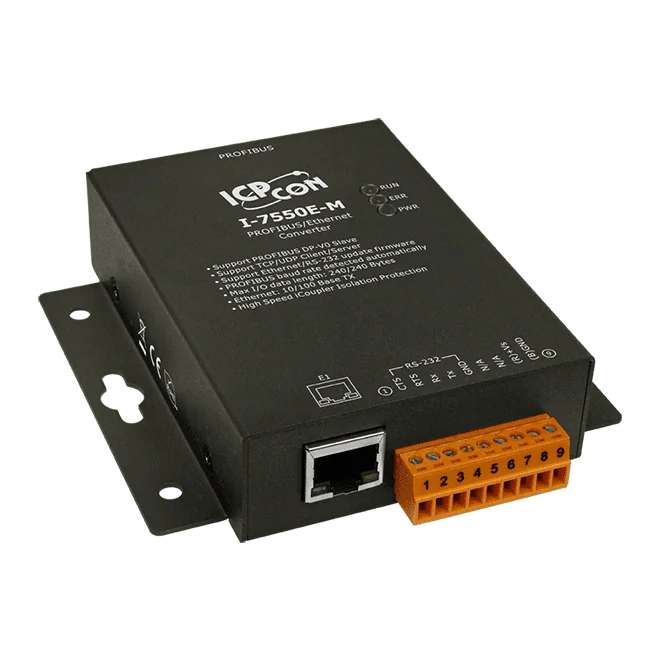

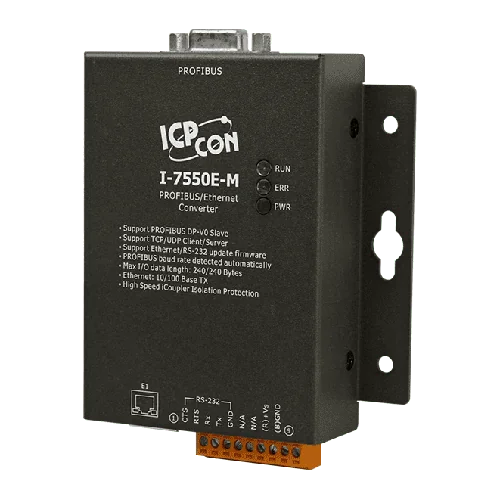

I-7550E-M Convertisseur esclave PROFIBUS DP-V0 vers Ethernet, boîtier métallique

I-7550E CR est une passerelle esclave PROFIBUS DP-V0 qui relie un maître PROFIBUS à des équipements Ethernet via TCP ou UDP. Les ingénieurs peuvent raccorder des équipements Ethernet existants à un réseau PROFIBUS sans modifier le maître, avec jusqu'à 240 octets de données d'entrée et 240 octets de données de sortie.Le côté Ethernet peut fonctionner en serveur ou en client TCP/UDP, ce qui permet au convertisseur de s'adapter aussi bien aux échanges par scrutation qu'aux échanges à l'initiative de l'équipement. La configuration s'effectue via le serveur web intégré, à l'aide d'un navigateur web standard, et l'adresse sur le bus (0~126) se règle par commutateur DIP ou se mémorise en EEPROM.L'isolation est assurée des deux côtés : 2500 Vrms par isolation iCoupler haute vitesse côté réseau et 3000 VDC côté PROFIBUS. Le boîtier plastique sur rail DIN est prévu pour une température de fonctionnement de -25 ~ +75℃.ApplicationsAutomatisation industrielleAutomatisation de productionAutomatisation de procédés

Équipements série sur PROFIBUS sans modifier le côté automate. L'I-7550-B fonctionne en esclave PROFIBUS DP-V0, ce qui permet d'intégrer dans un réseau PROFIBUS des équipements existants en RS-232, RS-422 ou RS-485. Il convient aux ingénieurs qui doivent raccorder à une architecture PROFIBUS des instruments série anciens ou tiers.Un port COM 1 hybride vous permet de sélectionner la norme série physique correspondant à votre équipement, un seul mode pouvant être utilisé à la fois. Les paramètres série prennent en charge 7 ou 8 bits de données, une parité aucune, paire ou impaire et 1 bit de stop, avec des débits de 1200 à 115200 bps. Le débit de transmission PROFIBUS est détecté automatiquement et l'adresse de station se règle de 0 à 126 à l'aide d'un commutateur DIP.L'appareil est logé dans un boîtier plastique et se monte sur rail DIN. L'isolation est assurée par un iCoupler haute vitesse côté réseau et une isolation de 3000 VDC côté PROFIBUS, ce qui contribue à protéger l'équipement série et le bus lors de l'installation dans les armoires industrielles.ApplicationsAutomatisation industrielleAutomatisation de productionAutomatisation de procédés

Le I-7550-M permet aux ingénieurs de raccorder des équipements série existants à un réseau PROFIBUS DP sans modifier l'appareil. Il fonctionne comme esclave DP-V0 et transmet les données entre le maître PROFIBUS et un port série unique, configurable en RS-232, RS-422 ou RS-485.Le port hybride COM 1 est sélectionné par le câblage : un seul port physique couvre ainsi les trois normes électriques, mais un seul mode peut être actif à la fois. Les formats 7 ou 8 bits de données, parité aucune/impaire/paire et 1 bit de stop, avec des débits de 1200 à 115200 bauds, couvrent les réglages courants des instruments de terrain et des automates. Le débit de transmission PROFIBUS est détecté automatiquement et l'adresse de station se règle de 0 à 126 à l'aide d'un commutateur DIP.Conçu pour l'automatisation industrielle, l'automatisation de production et l'automatisation de procédés, le boîtier métallique se monte sur rail DIN. La plage de température de fonctionnement est de -25 ~ +75 ℃, et l'appareil porte les marquages CE, UKCA, FCC, RoHS et DEEE.ApplicationsAutomatisation industrielleAutomatisation de productionAutomatisation de procédés

Le PROFI-2510 est un répéteur PROFIBUS destiné aux ingénieurs qui doivent relier deux segments PROFIBUS ou plus en un seul réseau physique, ou étendre une installation existante. Il fonctionne sur toute la plage des débits PROFIBUS DP, de 9,6 kbit/s à 12 Mbit/s, sans configuration manuelle, car le débit de transmission est détecté automatiquement.En utilisant le répéteur pour diviser un bus long en segments, vous pouvez augmenter le nombre maximal de nœuds sur le bus au-delà de ce qu'autorise un seul segment. L'isolation de 3000 VDC côté PROFIBUS et la protection d'isolation réseau contribuent à séparer électriquement un segment d'un autre, et la protection ESD de 4 kV sur chaque borne renforce la robustesse lors de l'installation.L'appareil se monte sur rail DIN et est conçu pour une plage de fonctionnement de -25 à +75 °C, avec une consommation de 1 W. L'état est indiqué par les LED PWR, TxD et RxD, qui facilitent la vérification de l'activité de chaque côté lors de la mise en service et du diagnostic de défauts.ApplicationsAutomatisation industrielleAutomatisation de productionAutomatisation de procédés
