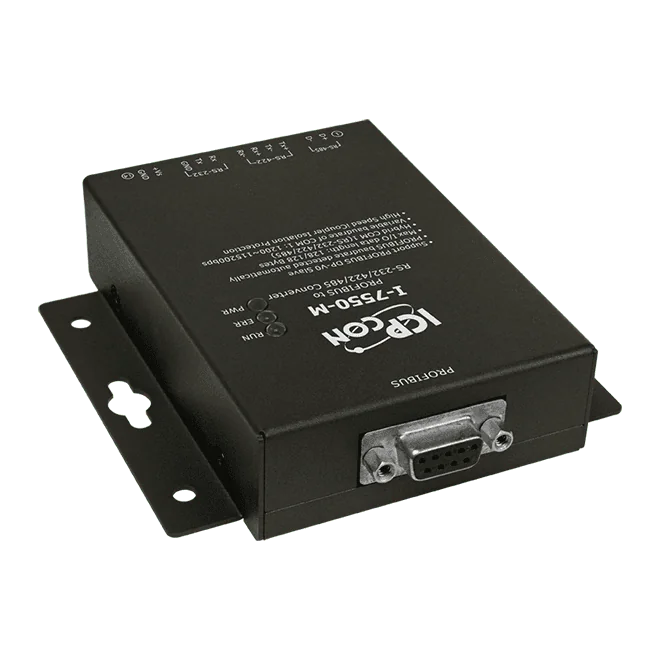

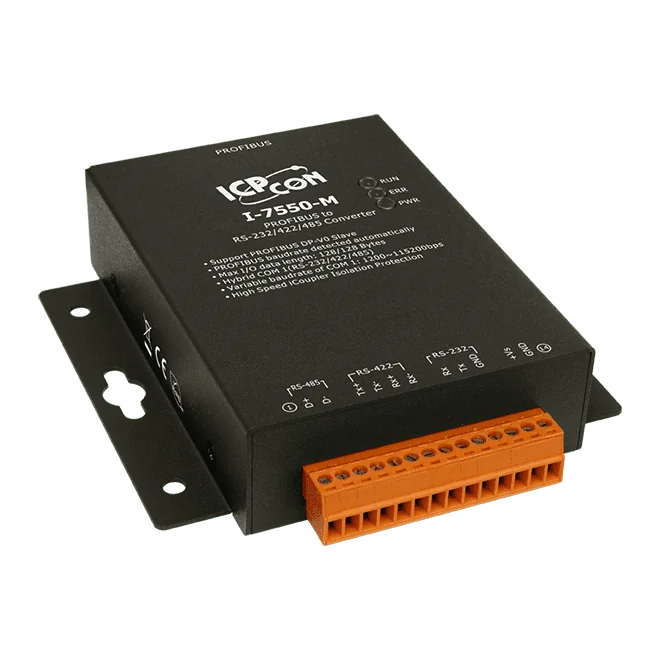

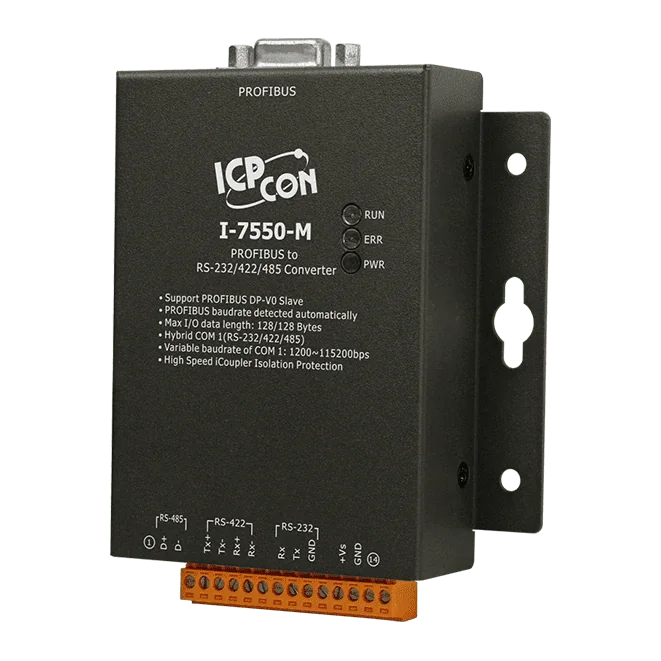

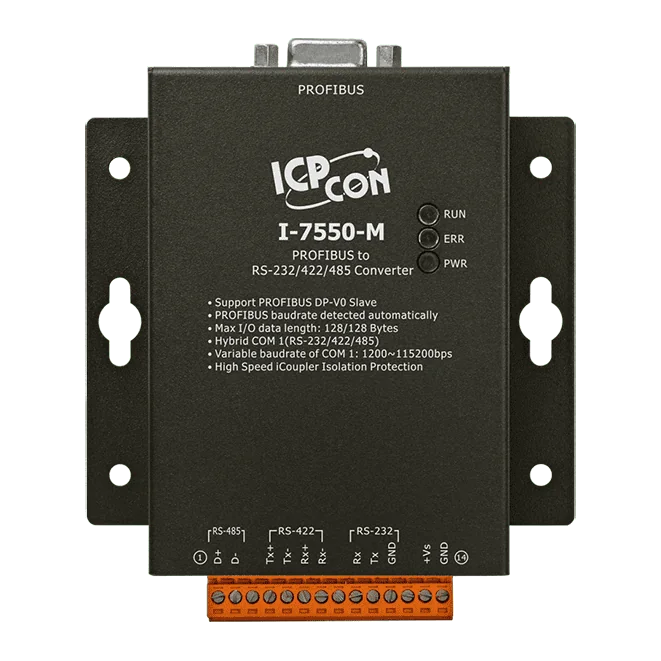

I-7550-M Convertisseur PROFIBUS vers RS-232/422/485, boîtier métallique

Équipements série sur PROFIBUS sans modifier le côté automate. L'I-7550-B fonctionne en esclave PROFIBUS DP-V0, ce qui permet d'intégrer dans un réseau PROFIBUS des équipements existants en RS-232, RS-422 ou RS-485. Il convient aux ingénieurs qui doivent raccorder à une architecture PROFIBUS des instruments série anciens ou tiers.Un port COM 1 hybride vous permet de sélectionner la norme série physique correspondant à votre équipement, un seul mode pouvant être utilisé à la fois. Les paramètres série prennent en charge 7 ou 8 bits de données, une parité aucune, paire ou impaire et 1 bit de stop, avec des débits de 1200 à 115200 bps. Le débit de transmission PROFIBUS est détecté automatiquement et l'adresse de station se règle de 0 à 126 à l'aide d'un commutateur DIP.L'appareil est logé dans un boîtier plastique et se monte sur rail DIN. L'isolation est assurée par un iCoupler haute vitesse côté réseau et une isolation de 3000 VDC côté PROFIBUS, ce qui contribue à protéger l'équipement série et le bus lors de l'installation dans les armoires industrielles.ApplicationsAutomatisation industrielleAutomatisation de productionAutomatisation de procédés

I-7550E CR est une passerelle esclave PROFIBUS DP-V0 qui relie un maître PROFIBUS à des équipements Ethernet via TCP ou UDP. Les ingénieurs peuvent raccorder des équipements Ethernet existants à un réseau PROFIBUS sans modifier le maître, avec jusqu'à 240 octets de données d'entrée et 240 octets de données de sortie.Le côté Ethernet peut fonctionner en serveur ou en client TCP/UDP, ce qui permet au convertisseur de s'adapter aussi bien aux échanges par scrutation qu'aux échanges à l'initiative de l'équipement. La configuration s'effectue via le serveur web intégré, à l'aide d'un navigateur web standard, et l'adresse sur le bus (0~126) se règle par commutateur DIP ou se mémorise en EEPROM.L'isolation est assurée des deux côtés : 2500 Vrms par isolation iCoupler haute vitesse côté réseau et 3000 VDC côté PROFIBUS. Le boîtier plastique sur rail DIN est prévu pour une température de fonctionnement de -25 ~ +75℃.ApplicationsAutomatisation industrielleAutomatisation de productionAutomatisation de procédés

I-7550E-M est une passerelle esclave PROFIBUS DP-V0 qui relie un maître PROFIBUS à des équipements Ethernet communiquant en TCP ou UDP. Elle peut être configurée en serveur ou en client TCP/UDP, afin de correspondre au schéma de communication requis par votre réseau.La configuration s'effectue via le serveur web intégré, ce qui permet de paramétrer l'appareil depuis un navigateur web standard. L'adressage esclave est défini par commutateurs DIP ou enregistré en EEPROM, et le module accepte jusqu'à 240 octets de données d'entrée et 240 octets de données de sortie. Le débit de transmission est détecté automatiquement parmi les débits PROFIBUS répertoriés, de 9,6 k à 12 M.La référence I-7550E-M CR désigne la version à boîtier métallique, adaptée à une installation sur rail DIN dans les armoires industrielles. L'isolement est de 2500 Vrms entre le bus et la logique et de 3000 VDC en DC-DC côté PROFIBUS, et l'appareil fonctionne de -25 à +75 °C.ApplicationsAutomatisation industrielleAutomatisation de productionAutomatisation de procédés

Le PROFI-2510 est un répéteur PROFIBUS destiné aux ingénieurs qui doivent relier deux segments PROFIBUS ou plus en un seul réseau physique, ou étendre une installation existante. Il fonctionne sur toute la plage des débits PROFIBUS DP, de 9,6 kbit/s à 12 Mbit/s, sans configuration manuelle, car le débit de transmission est détecté automatiquement.En utilisant le répéteur pour diviser un bus long en segments, vous pouvez augmenter le nombre maximal de nœuds sur le bus au-delà de ce qu'autorise un seul segment. L'isolation de 3000 VDC côté PROFIBUS et la protection d'isolation réseau contribuent à séparer électriquement un segment d'un autre, et la protection ESD de 4 kV sur chaque borne renforce la robustesse lors de l'installation.L'appareil se monte sur rail DIN et est conçu pour une plage de fonctionnement de -25 à +75 °C, avec une consommation de 1 W. L'état est indiqué par les LED PWR, TxD et RxD, qui facilitent la vérification de l'activité de chaque côté lors de la mise en service et du diagnostic de défauts.ApplicationsAutomatisation industrielleAutomatisation de productionAutomatisation de procédés
