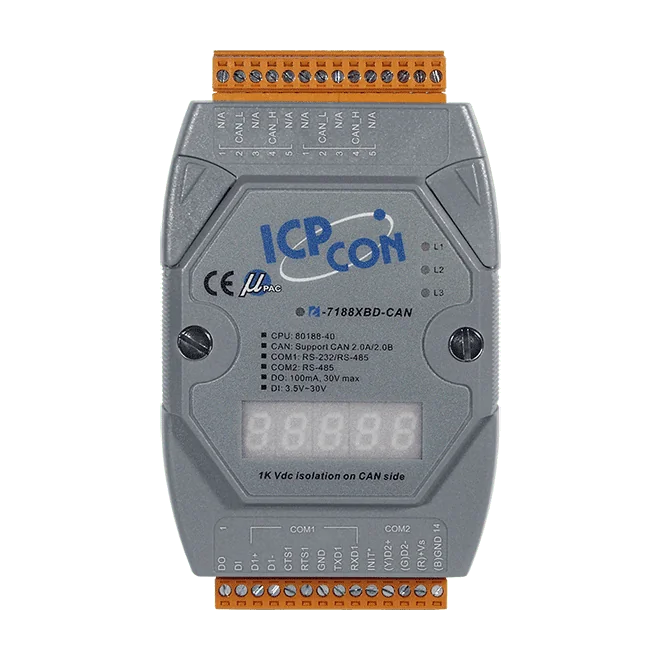

I-7188XBD-CAN-G CAN Controller PAC avec ports série et 1 DI/1 DO
Contrôleur d'automatisation programmable avec un port CAN 2.0A/2.0B, deux ports COM série, une entrée TOR et une sortie à collecteur ouvert, exécutant le système MiniOS7 intégré.
- Conforme CAN 2.0A et 2.0B (ISO-11898-2), programmable jusqu'à 1 Mbit/s
- Isolation par optocoupleurs de 2500 Vrms sur la voie CAN et isolation DC-DC de 1000 VCC
- CPU 80188 à 40 MHz avec 512 Ko de SRAM et 512 Ko de Flash
- MiniOS7 intégré, programmable en C/C++
- Une entrée TOR et une voie de sortie à collecteur ouvert
- Deux ports COM : RS-485/RS-232 et RS-485 avec auto-réglage intégré
368,00 € par pièce
| 1-9 pcs | 368,00 € | |
|---|---|---|
| 10-30 pcs | 349,00 € | −5 % |
| 31+ pcs | 331,00 € | −10 % |
Informations sur le produit "I-7188XBD-CAN-G CAN Controller PAC avec ports série et 1 DI/1 DO"
I-7188XBD-CAN-G CR est un contrôleur d'automatisation programmable qui fait le lien entre un bus CAN et des équipements série ainsi que des E/S TOR simples. Il repose sur un processeur 80188 à 40 MHz avec 512 Ko de SRAM et 512 Ko de Flash, et exécute le système d'exploitation intégré MiniOS7, ce qui permet d'écrire le code applicatif en C ou C++.
Le port CAN est conforme à l'ISO-11898-2 et aux normes CAN 2.0A/2.0B, avec un débit de transfert programmable jusqu'à 1 Mbit/s et une résistance de terminaison de 120 Ω sélectionnable par cavalier. Il est isolé par optocoupleurs à 2500 Vrms. Deux ports COM (un port RS-485/RS-232 partagé et un port RS-485 doté d'un auto-réglage intégré) permettent de raccorder des équipements série mixtes au réseau CAN.
Une entrée TOR et une sortie à collecteur ouvert assurent les E/S TOR de base, tandis que l'afficheur LED 7 segments, les trois LED d'état programmables, l'horloge temps réel, la NVRAM et l'EEPROM permettent l'indication d'état locale et la conservation des données. L'appareil se monte sur rail DIN, s'alimente de +10 VCC à +30 VCC et est prévu pour fonctionner de -25 à +75 °C.
Applications
- Commande et supervision du bus CAN
- Intégration d'équipements CAN et série mixtes
- Entrée et sortie de commandes TOR simples
- Applications d'automatisation diversifiées basées sur CAN
| Boîtier: | Plastique |
|---|---|
| Entrée d'alimentation: | +10 VDC à +30 VDC |
| Entrées numériques: | 1 |
| Montage: | Rail DIN |
| Protocole: | CAN 2.0A/2.0B |
| Sorties numériques: | 1 |
| Température de fonctionnement: | -25 ~ +75 °C |
| Type de produit: | PAC |
| Interface: | CAN, RS-232, RS-485 |
| Ports: | 3 |
| Isolation: | 2500 Vrms |
Caractéristiques techniques
| Module CPU | |
|---|---|
| CPU | 80188, 40 MHz ou compatible |
| Numéro de série matériel 64 bits | Oui, pour la protection de copie logicielle |
| EEPROM | 2048 octets (8 blocs, chaque bloc contient 256 octets) ; conservation des données > 100 ans ; 1 000 000 de cycles d'effacement/écriture |
| Flash | 512 Ko ; unité d'effacement : un secteur (64 Ko) ; 100 000 cycles effacement/écriture |
| NVRAM | 31 octets (sauvegarde par batterie, données valides jusqu'à 10 ans) |
| SRAM | 512 KB |
| Horloge temps réel | Oui |
| Temporisateur de chien de garde | CPU intégré |
| Indicateurs LED | |
| État | 3 x programmable |
| Ports COM | |
| Ports | 1 x RS-485/RS-232 (utilisation simultanée impossible, bornier à vis) 1 x RS-485 (autoréglage intégré, bornier à vis) |
| Débit en bauds | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps |
| CAN | |
| Contrôleur | NXP SJA1000T avec horloge 16 MHz |
| Ports | 1 |
| Spécification | ISO-11898-2, CAN 2.0A et CAN 2.0B |
| Débit en bauds | 10 k ~ 1 Mbit/s |
| Isolation | 1000 VCC pour CC-CC, 2500 Vrms pour photocoupleur |
| Résistance de terminaison | Cavalier pour résistance de terminaison 120 Ω |
| Alimentation | |
| Plage d'entrée | +10 VDC à +30 VDC |
| Consommation | 3 W |
| Mécanique | |
| Boîtier | Plastique |
| Dimensions (mm) | 72 x 122 x 33 (W x L x H) |
| Installation | Rail DIN |
| Environnement | |
| Température de fonctionnement | -25 ~ +75 °C |
| Température de stockage | -30 ~ +80 °C |
| Humidité | 10 ~ 90 % HR, sans condensation |
Caractéristiques publiées par le fabricant. Sous réserve de modifications.
