DB-24PD Carte d'entrée isolée optiquement 24 voies

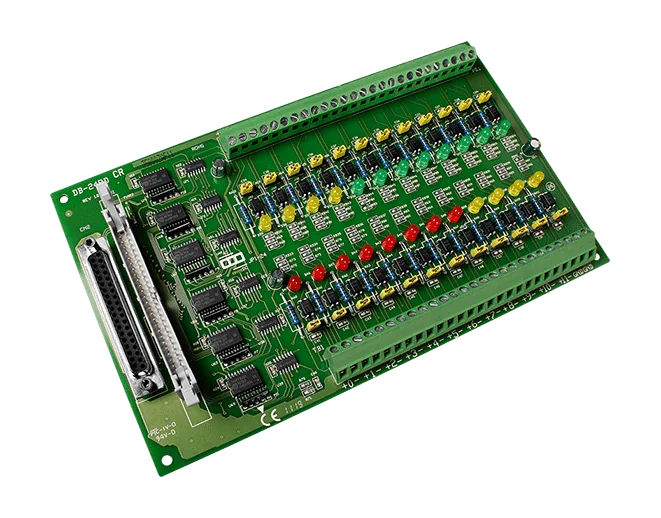

La DB-24PD/DIN CR est une carte fille à 24 voies d'entrées numériques isolées optiquement, qui se connecte aux cartes d'E/S numériques compatibles OPTO-22 telles que les DIO24, DIO48 et DIO144. Chaque entrée utilise un optocoupleur bidirectionnel avec une résistance de détection de courant, ce qui permet d'isoler l'ordinateur hôte des fortes tensions de mode commun, des boucles de masse et des pics de tension fréquents dans les environnements industriels.La carte accepte des signaux DC à contact sec, des niveaux TTL jusqu'à 24 V, et peut également détecter une large plage de signaux AC. Avec le cavalier de filtre AC court-circuité, une entrée AC est enregistrée comme un niveau logique haut constant lorsque sa fréquence est de 1 kHz ou plus et que sa tension est d'au moins 4 Vrms. Le temps de réponse est de 20 µs sans filtre et de 2,2 ms avec filtre. Cette variante pour rail DIN est livrée avec un câble DB37 mâle-mâle CA-3710, 45º, 1 m.Entrées isolées optiquement, 24 voiesConnexion directe aux cartes d'entrées numériques compatibles OPTO-22 DIO24, DIO48 et DIO144Entrée DC de niveaux TTL jusqu'à 24 V, avec niveau ON de 2,8 V à 24 V et niveau OFF de 1 V maximumEntrée AC avec filtre sélectionnable, seuil de 1 kHz et 4 VrmsTampon d'entrée avec comparateurs de tensionMontage sur rail DIN, carte de 213 mm x 132 mmApplicationsCommande tout ou rienGestion de l'énergieAutomatisation des testsContrôle de procédé

La DB-24P CR est une carte fille à 24 voies d'entrées numériques isolées optiquement, conçue pour se connecter aux cartes d'entrées numériques compatibles OPTO-22 telles que les DIO24, DIO48 et DIO144. Chaque entrée utilise un optocoupleur bidirectionnel avec une résistance de détection de courant, de sorte que les signaux de terrain sont électriquement séparés de l'ordinateur hôte. Cette séparation contribue à protéger l'ordinateur contre les tensions de mode commun élevées, les boucles de masse et les surtensions courantes dans les environnements industriels.Pour les signaux continus, la carte accepte des niveaux allant du TTL jusqu'à 24 V, avec un niveau de tension ON de 2,8 V à 24 V (max) et un niveau de tension OFF de 1 V (max). Pour les signaux alternatifs, le cavalier du filtre AC doit être court-circuité. L'entrée enregistre alors un niveau logique haut constant lorsque la fréquence AC est de 1 kHz ou plus et que la tension est d'au moins 4 Vrms. La vitesse de réponse est de 20 µs sans filtre et de 2,2 ms avec filtre.La carte consomme +5 V sous 290 mA et mesure 213 mm x 132 mm. Elle fonctionne entre 0 et 60 °C et est livrée avec un câble plat CA-5015 (50 broches, 1,5 M) pour le raccordement.ApplicationsCommande marche/arrêtGestion de l'énergieAutomatisation des testsContrôle de procédés

La DB-24P/DIN CR est une carte fille à 24 voies d'entrées numériques isolées, destinée aux cartes DIO24, DIO48 et DIO144, à la PIO-D144 et aux autres cartes d'entrées numériques compatibles OPTO-22. Chaque entrée utilise un optocoupleur bidirectionnel avec une résistance de détection de courant, de sorte que les signaux terrain sont électriquement séparés de l'ordinateur hôte.Utilisez-la pour détecter des signaux continus allant des niveaux TTL jusqu'à 24 V, ou des signaux alternatifs sur une large plage. Pour un fonctionnement en alternatif, le cavalier de filtre AC doit être court-circuité. La carte enregistre un niveau logique haut constant lorsque la fréquence du signal alternatif est de 1 kHz ou plus et que la tension est d'au moins 4 Vrms.L'isolation contribue à protéger l'ordinateur contre les fortes tensions de mode commun, les boucles de masse et les surtensions fréquentes en environnement industriel. La carte se monte sur rail DIN, et cette référence comprend le câble plat à 50 broches CA-5015 (1,5 m).ApplicationsCommande marche/arrêtGestion de l'énergieAutomatisation des testsContrôle de procédés

La DB-24POR est une carte fille qui fournit 24 voies de relais PhotoMOS à contact Form A pour commuter des charges depuis un système d'acquisition de données. Chaque voie est isolée optiquement, avec une tension d'isolement nominale de 5 000 Vcc, ce qui permet de séparer efficacement les circuits de commande du côté commuté.Les raccordements terrain se font par bornes à vis, et une LED par voie indique l'état du relais, ce qui simplifie la mise en service et le dépannage. La carte dispose d'un connecteur compatible OPTO-22, ainsi que d'un connecteur D-sub 37 broches et d'un connecteur 20 broches, offrant plusieurs options d'intégration avec un système hôte.La référence de la variante CR inclut un câble plat CA-5015 (50 broches, 1,5 m). La carte convient aux tâches de commutation tout ou rien dans la gestion de l'énergie, le contrôle de procédés et l'automatisation des essais.ApplicationsCommande tout ou rienGestion de l'énergieAutomatisation des essaisContrôle de procédés
